ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-6
7
FAU42011
N.B.

Entretien des freins hydrauliques
Contrôler régulièrement les niveaux du liquide de frein et, si nécessaire, faire l’appoint de liquide.

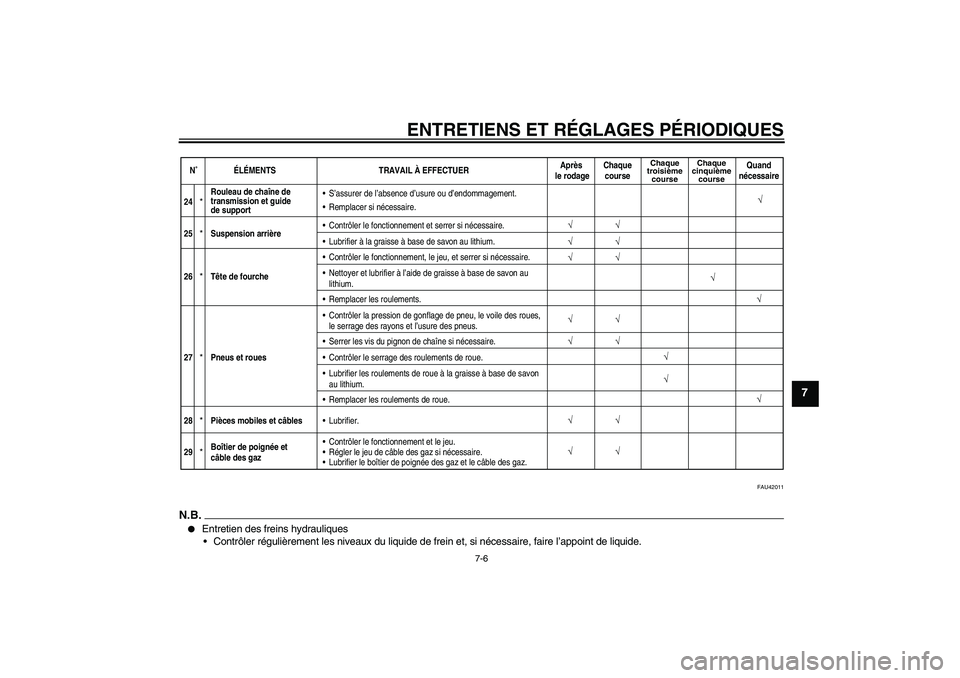

N˚ÉLÉMENTS TRAVAIL À EFFECTUERAprès
le rodageChaque
course
Chaque
troisième
courseChaque
cinquième
course
Quand
nécessaire
√
√
√
√ √ √
√ √√ √
√
√
√
√
√
26
*Tête de fourcheContrôler le fonctionnement, le jeu, et serrer si nécessaire.
Nettoyer et lubrifier à l’aide de graisse à base de savon au
lithium.
Remplacer les roulements.
27*Pneus et rouesContrôler la pression de gonflage de pneu, le voile des roues,
le serrage des rayons et l’usure des pneus.
Serrer les vis du pignon de chaîne si nécessaire.
Contrôler le serrage des roulements de roue.
Lubrifier les roulements de roue à la graisse à base de savon
au lithium.
Remplacer les roulements de roue.
28*Pièces mobiles et câblesLubrifier.
29*Boîtier de poignée et
câble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des gaz.
√
24
*Rouleau de chaîne de
transmission et guide
de supportRemplacer si nécessaire. S’assurer de l’absence d’usure ou d’endommagement.
25*Suspension arrièreContrôler le fonctionnement et serrer si nécessaire.
Lubrifier à la graisse à base de savon au lithium.
√ √√
√
U5PA88F0.book Page 6 Tuesday, June 9, 2009 8:43 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-7
7

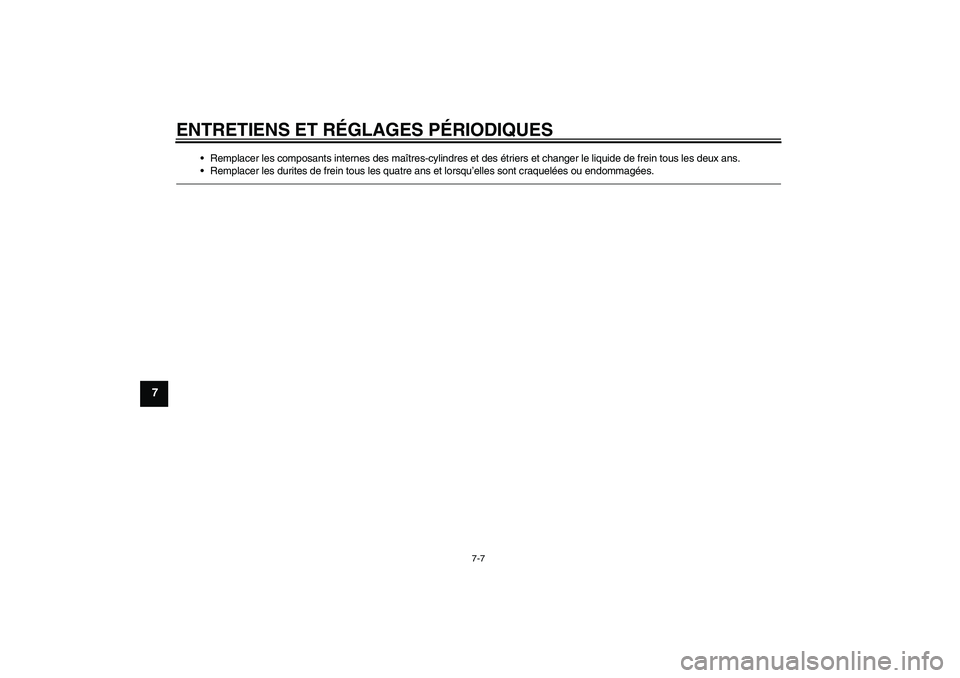

Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U5PA88F0.book Page 7 Tuesday, June 9, 2009 8:43 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-8
7
FAU19613

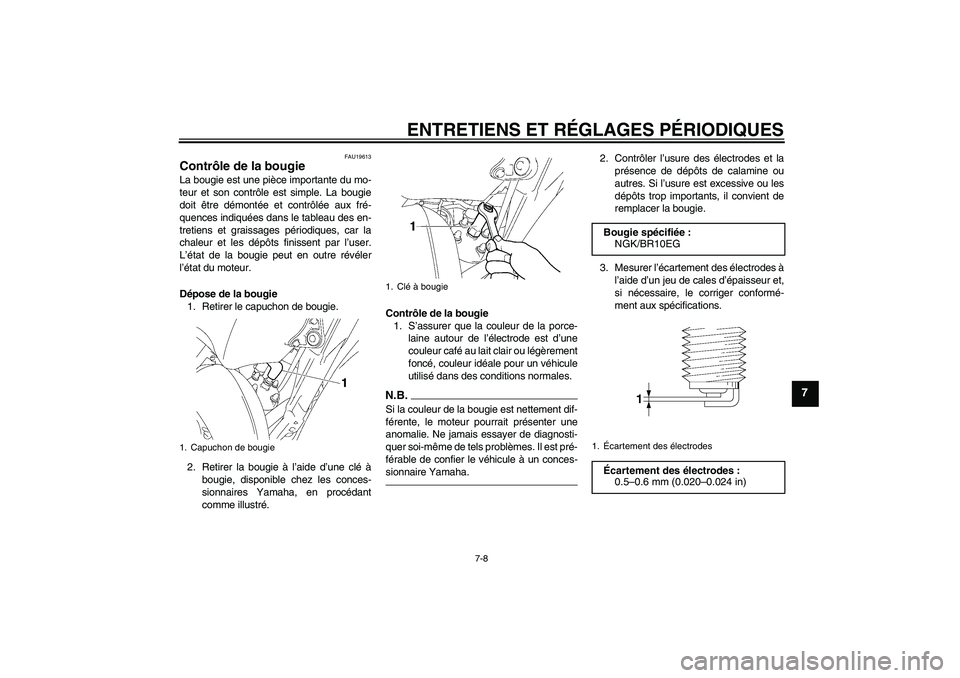

Contrôle de la bougie La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Retirer la bougie à l’aide d’une clé à
bougie, disponible chez les conces-
sionnaires Yamaha, en procédant
comme illustré.Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un conces-
sionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie.
3. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.
1. Capuchon de bougie
1. Clé à bougie
Bougie spécifiée:
NGK/BR10EG
1.Écartement des électrodes
Écartement des électrodes :
0.5–0.6 mm (0.020–0.024 in)
U5PA88F0.book Page 8 Tuesday, June 9, 2009 8:43 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-9
7
Mise en place de la bougie
1. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
2. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.3. Remonter le capuchon de bougie.
FAU41445

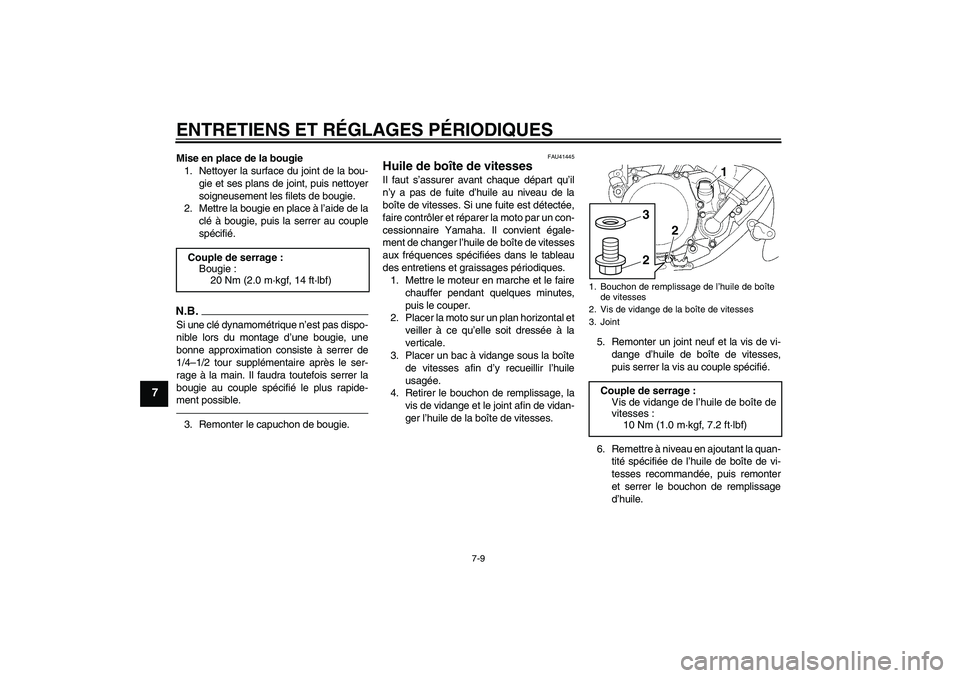

Huile de boîte de vitesses Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau de la
boîte de vitesses. Si une fuite est détectée,
faire contrôler et réparer la moto par un con-
cessionnaire Yamaha. Il convient égale-
ment de changer l’huile de boîte de vitesses
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la
verticale.
3. Placer un bac à vidange sous la boîte
de vitesses afin d’y recueillir l’huile
usagée.
4. Retirer le bouchon de remplissage, la
vis de vidange et le joint afin de vidan-
ger l’huile de la boîte de vitesses.5. Remonter un joint neuf et la vis de vi-
dange d’huile de boîte de vitesses,
puis serrer la vis au couple spécifié.
6. Remettre à niveau en ajoutant la quan-
tité spécifiée de l’huile de boîte de vi-
tesses recommandée, puis remonter
et serrer le bouchon de remplissage
d’huile. Couple de serrage :
Bougie :
20 Nm (2.0 m·kgf, 14 ft·lbf)
1. Bouchon de remplissage de l’huile de boîte
de vitesses
2. Vis de vidange de la boîte de vitesses
3. JointCouple de serrage :
Vis de vidange de l’huile de boîte de
vitesses :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
21
2
3
U5PA88F0.book Page 9 Tuesday, June 9, 2009 8:43 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-10
7
ATTENTION
FCA10452


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile de boîte
de vitesses lubrifie également l’em-
brayage. Ne pas utiliser des huiles
de grade diesel “CD” ni des huiles
de grade supérieur à celui spécifié.
S’assurer également de ne pas utili-
ser une huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans la boîte de vites-
ses.
7. Mettre le moteur en marche et contrô-
ler pendant quelques minutes s’il y a
présence de fuites d’huile en laissant
tourner le moteur au ralenti. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
FAU20070

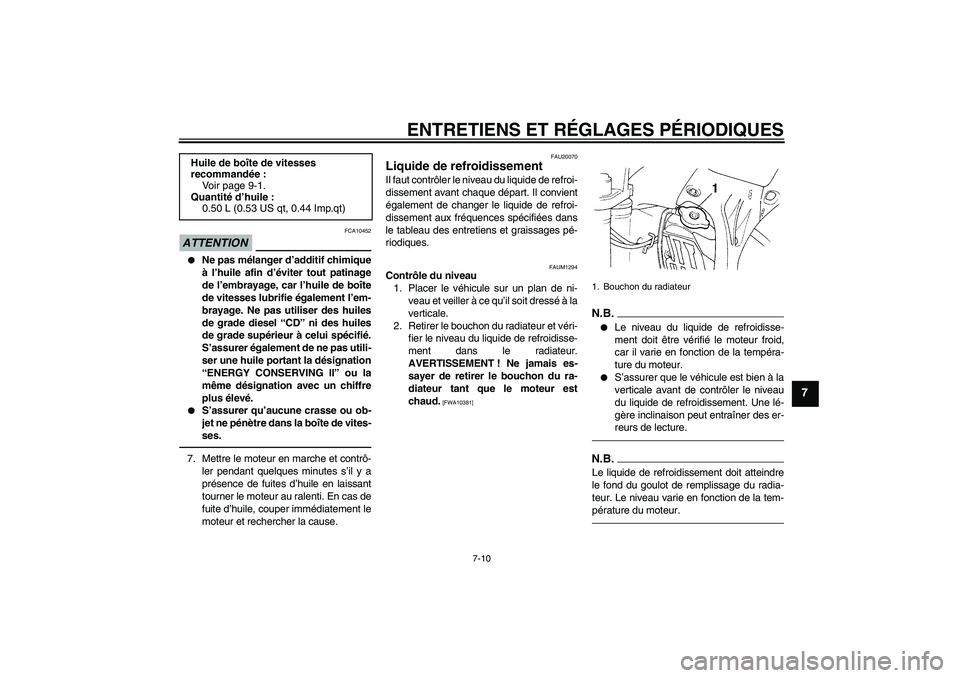

Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAUM1294
Contrôle du niveau
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à la
verticale.
2. Retirer le bouchon du radiateur et véri-
fier le niveau du liquide de refroidisse-
ment dans le radiateur.
AVERTISSEMENT ! Ne jamais es-
sayer de retirer le bouchon du ra-
diateur tant que le moteur est
chaud.
[FWA10381]
N.B.

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
N.B.Le liquide de refroidissement doit atteindre
le fond du goulot de remplissage du radia-
teur. Le niveau varie en fonction de la tem-
pérature du moteur.
Huile de boîte de vitesses
recommandée:
Voir page 9-1.
Quantité d’huile :
0.50 L (0.53 US qt, 0.44 Imp.qt)
1. Bouchon du radiateur
U5PA88F0.book Page 10 Tuesday, June 9, 2009 8:43 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-11
7
3. Si le liquide de refroidissement n’at-
teint pas ce niveau, ajouter du liquide
avant de remettre le bouchon du radia-
teur en place. ATTENTION : Si l’on
ne peut se procurer du liquide de re-
froidissement, utiliser de l’eau dis-
tillée ou de l’eau du robinet douce.
Ne pas utiliser d’eau dure ou salée,
car cela endommagerait le moteur.
Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin de
protéger le circuit de refroidisse-
ment du gel et de la corrosion. Si on
a ajouté de l’eau au liquide de refroi-
dissement, il convient de faire réta-
blir le plus rapidement possible le
taux d’antigel par un concession-naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-
dissement.
[FCA10472]
FAUM1314

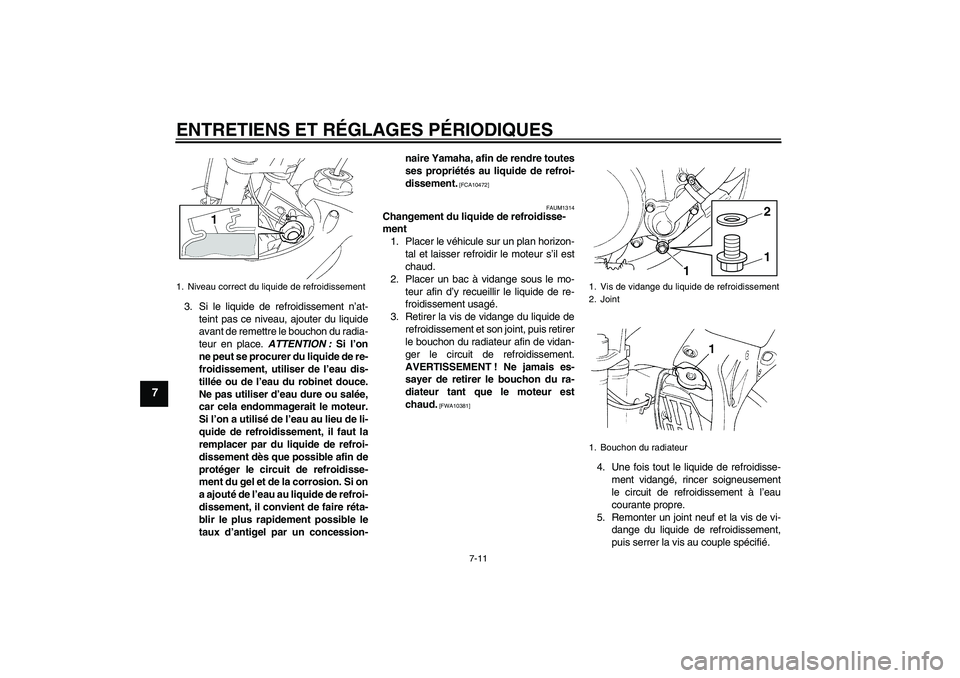

Changement du liquide de refroidisse-
ment
1. Placer le véhicule sur un plan horizon-
tal et laisser refroidir le moteur s’il est
chaud.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir le liquide de re-
froidissement usagé.
3. Retirer la vis de vidange du liquide de
refroidissement et son joint, puis retirer
le bouchon du radiateur afin de vidan-
ger le circuit de refroidissement.
AVERTISSEMENT ! Ne jamais es-
sayer de retirer le bouchon du ra-
diateur tant que le moteur est
chaud.
[FWA10381]
4. Une fois tout le liquide de refroidisse-
ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
5. Remonter un joint neuf et la vis de vi-
dange du liquide de refroidissement,
puis serrer la vis au couple spécifié.
1. Niveau correct du liquide de refroidissement
1. Vis de vidange du liquide de refroidissement
2. Joint
1. Bouchon du radiateur
1
1
2
U5PA88F0.book Page 11 Tuesday, June 9, 2009 8:43 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-12
7
6. Remplir entièrement le radiateur de li-
quide de refroidissement du type re-
commandé.
7. Mettre le bouchon du radiateur en
place, mettre ensuite le moteur en
marche et le laisser tourner quelques
minutes au ralenti, puis le couper.
8. Retirer le bouchon du radiateur afin de
vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-
saire, verser du liquide jusqu’au fond
du goulot de remplissage, puis remet-
tre le bouchon du radiateur en place.9. Mettre le moteur en marche, et s’assu-
rer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroidis-
sement par un concessionnaire
Yamaha.
FAU41433

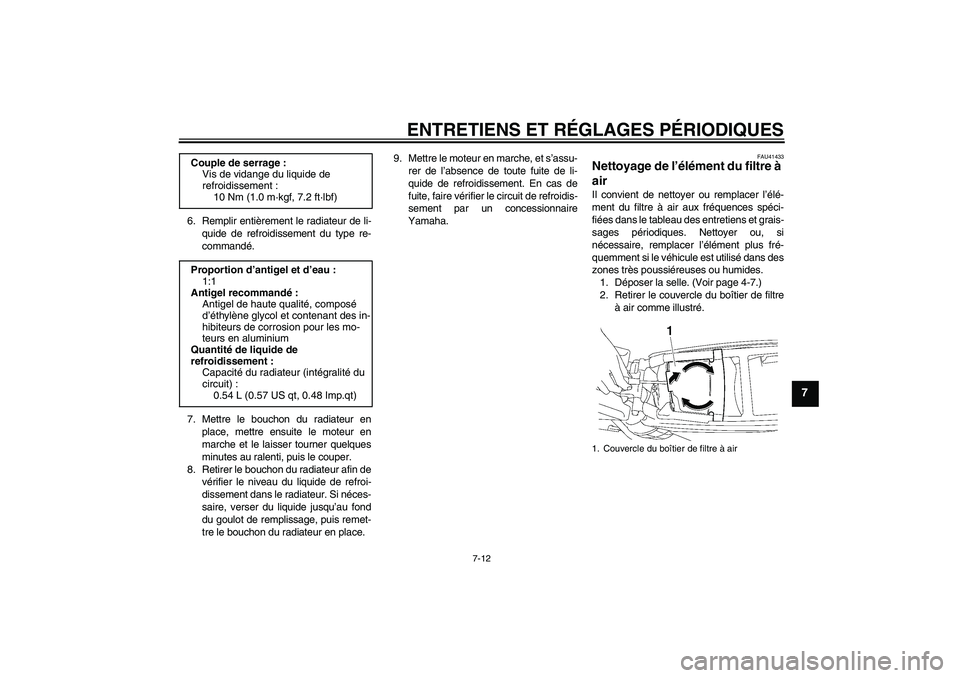

Nettoyage de l’élément du filtre à
air Il convient de nettoyer ou remplacer l’élé-
ment du filtre à air aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques. Nettoyer ou, si
nécessaire, remplacer l’élément plus fré-
quemment si le véhicule est utilisé dans des
zones très poussiéreuses ou humides.
1. Déposer la selle. (Voir page 4-7.)
2. Retirer le couvercle du boîtier de filtre
à air comme illustré. Couple de serrage :
Vis de vidange du liquide de
refroidissement :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proportion d’antigel et d’eau :
1:1
Antigel recommandé:
Antigel de haute qualité, composé
d’éthylène glycol et contenant des in-
hibiteurs de corrosion pour les mo-
teurs en aluminium
Quantité de liquide de
refroidissement :
Capacité du radiateur (intégralité du
circuit) :
0.54 L (0.57 US qt, 0.48 Imp.qt)1. Couvercle du boîtier de filtre à air
U5PA88F0.book Page 12 Tuesday, June 9, 2009 8:43 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-13
7

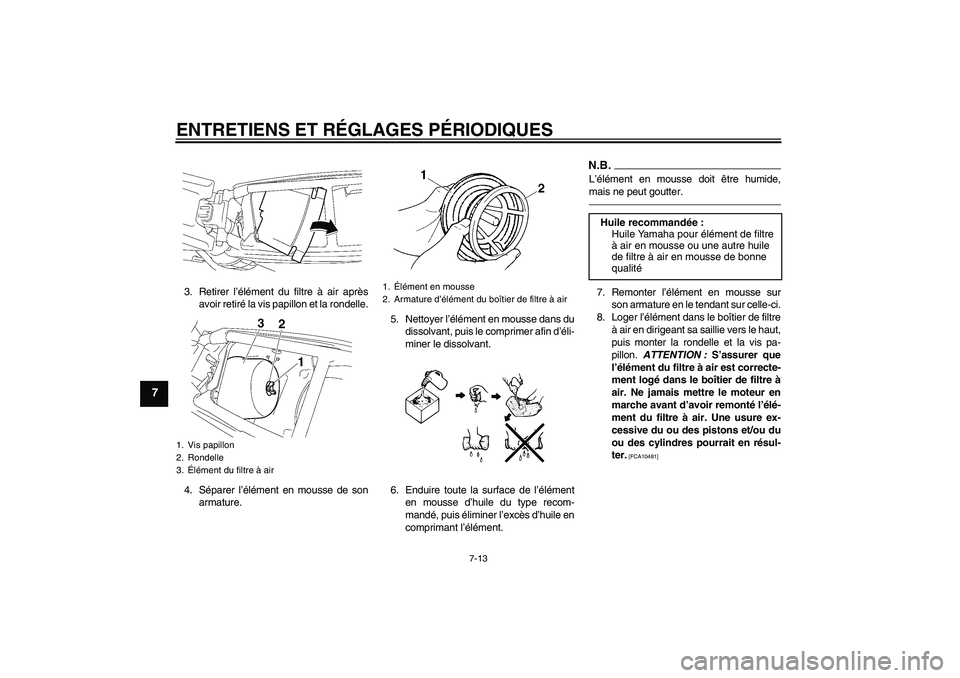

3. Retirer l’élément du filtre à air après
avoir retiré la vis papillon et la rondelle.
4. Séparer l’élément en mousse de son
armature.5. Nettoyer l’élément en mousse dans du
dissolvant, puis le comprimer afin d’éli-
miner le dissolvant.
6. Enduire toute la surface de l’élément
en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile en
comprimant l’élément.
N.B.L’élément en mousse doit être humide,
mais ne peut goutter.7. Remonter l’élément en mousse sur
son armature en le tendant sur celle-ci.
8. Loger l’élément dans le boîtier de filtre
à air en dirigeant sa saillie vers le haut,
puis monter la rondelle et la vis pa-
pillon. ATTENTION : S’assurer que
l’élément du filtre à air est correcte-
ment logé dans le boîtier de filtre à
air. Ne jamais mettre le moteur en
marche avant d’avoir remonté l’élé-
ment du filtre à air. Une usure ex-
cessive du ou des pistons et/ou du
ou des cylindres pourrait en résul-
ter.
[FCA10481]
1. Vis papillon
2. Rondelle
3.Élément du filtre à air
1.Élément en mousse
2. Armature d’élément du boîtier de filtre à air
Huile recommandée:
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité
U5PA88F0.book Page 13 Tuesday, June 9, 2009 8:43 AM
