2010 YAMAHA YBR125 Manual de utilização (in Portuguese)

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
PAU17213
Estacionamento Para estacionar, desligue o motor e retire a
chave do interruptor principal.
AV I S O
PWA10311


Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.


Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.


Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incendiar-se.
U51DP0P0.book Page 4 Tuesday, November 3, 2009 9:29 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17241
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor do
veículo. Os pontos mais importantes de ins-
pecção, ajuste e lubrificação do veículo são
explicados nas páginas a seguir.
Os intervalos especificados na tabela de lu-
brificação e manutenção periódica deverão
ser apenas considerados como um guia ge-
ral em condições normais de condução. No
entanto, dependendo das condições climá-
ticas, do terreno, da localização geográfica
e da utilização individual, os intervalos de
manutenção poderão ter de ser reduzidos.
AV I S O
PWA10321
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AV I S O
PWA15121
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.

Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctricos
que podem provocar choques ou
incêndios.


Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-1 para obter mais informações
sobre o monóxido de carbono.
PAU17341
Jogo de ferramentas do proprie-
tário O jogo de ferramentas do proprietário en-
contra-se atrás do painel B. (Consulte a pá-
gina 6-8.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.1. Jogo de ferramentas do proprietário
U51DP0P0.book Page 1 Tuesday, November 3, 2009 9:29 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.
U51DP0P0.book Page 2 Tuesday, November 3, 2009 9:29 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46871
NOTA

As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.


A partir dos 30000 km (17500 mi), repita os intervalos de manutenção, começando a partir dos 6000 km (3500 mi).


Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46920
Tabela de manutenção periódica para o sistema de controlo das emissões N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Tubo de combustí-
velVerifique se os tubos de combus-
tível apresentam fendas ou da-
nos.√√√√√
2Vela de igniçãoVerifique o estado.
Limpe e corrija a distância.√√
Substitua.√√
3*VálvulasVerifique a folga das válvulas.
Ajuste.√√√√
4*Injecção de com-
bustívelVerifique a velocidade de ralenti
do motor.√√√√√√
5*Sistema de indução
de arVerifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
Substitua eventuais peças danifi-
cadas, caso seja necessário.√√√√√
U51DP0P0.book Page 3 Tuesday, November 3, 2009 9:29 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
PAU17717
Tabela de lubrificação e manutenção geral N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1Elemento do filtro
de arLimpe.√√
Substitua.√√
2 EmbraiagemVerifique o funcionamento.
Ajuste.√√√√√
3*Tr a vão dianteiroVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4*Tr a vão traseiroVerifique o funcionamento e ajus-
te a folga do pedal do travão.√√√√√√
Substitua as sapatas do travão. Sempre que estiverem gastas até ao limite
5*Tubo do travãoVerifique se apresentam fendas
ou danos.√√√√√
Substitua. De 4 em 4 anos
6*RodasVerifique se apresentam desgaste
ou danos.√√√√
7*PneusVerifique a profundidade da face
de rolamento e se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.√√√√√
8*Rolamentos de rodaVerifique se os rolamentos estão
soltos ou se apresentam danos.√√√√
U51DP0P0.book Page 4 Tuesday, November 3, 2009 9:29 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
9*Casquilhos do pivô
do braço oscilanteVerifique se os casquilhos estão
soltos.√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 10000 km (6000 mi)
10Corrente de trans-
missãoVerifique a folga, o alinhamento e
o estado da corrente.
Ajuste e lubrifique minuciosamen-
te a corrente com lubrificante es-
pecial para correntes de anel de
vedação em O.A cada 1000 km (600 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
11*Rolamentos da di-
recçãoVerifique a folga dos rolamentos e
se a direcção está dura.√√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.A cada 24000 km (14000 mi)
12*Fixadores do chas-
sisCertifique-se de que todas as por-
cas, cavilhas e parafusos estão
devidamente alinhados.√√√√√
13Eixo de pivô da ala-
vanca do travãoLubrifique com graxa de silicone.√√√√√
14Eixo de pivô do pe-
dal do travãoLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
15Eixo de pivô da ala-
vanca da embraia-
gemLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
16Descanso lateral,
descanso centralVerifique o funcionamento.
Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U51DP0P0.book Page 5 Tuesday, November 3, 2009 9:29 AM

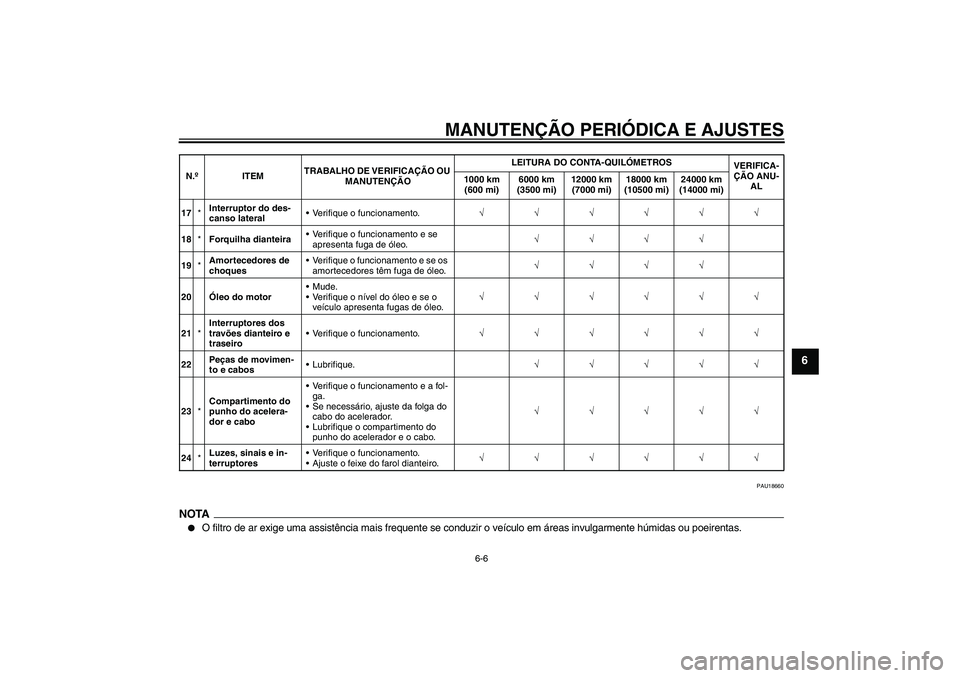

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
PAU18660
NOTA

O filtro de ar exige uma assistência mais frequente se conduzir o veículo em áreas invulgarmente húmidas ou poeirentas.
17*Interruptor do des-
canso lateralVerifique o funcionamento.√√√√√√
18*Forquilha dianteiraVerifique o funcionamento e se
apresenta fuga de óleo.√√√√
19*Amortecedores de
choquesVerifique o funcionamento e se os
amortecedores têm fuga de óleo.√√√√
20Óleo do motorMude.
Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.√√√√√√
21*Interruptores dos
travões dianteiro e
traseiroVerifique o funcionamento.√√√√√√
22Peças de movimen-
to e cabosLubrifique.√√√√√
23*Compartimento do
punho do acelera-
dor e caboVerifique o funcionamento e a fol-
ga.
Se necessário, ajuste da folga do
cabo do acelerador.
Lubrifique o compartimento do
punho do acelerador e o cabo.√√√√√
24*Luzes, sinais e in-
terruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U51DP0P0.book Page 6 Tuesday, November 3, 2009 9:29 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6


Assistência do travão hidráulico
Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
Substitua os componentes internos do cilindro mestre e pinça do travão, e mude o líquido dos travões de dois em dois anos.
Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
U51DP0P0.book Page 7 Tuesday, November 3, 2009 9:29 AM
