Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter
Der Luftfiltereinsatz sollte ersetzt und der
Riementriebgehäuse-Filtereinsatz sollte
gereinigt werden gemäß den empfohlenen
Intervallen in der Wartungs- und Schmier-
tabelle. Bei übermäßig staubigem oder
feuchtem Einsatz sind die Filter häufiger
zu warten.
Luftfiltereinsatz ersetzen
1. Den Roller auf den Hauptständer ste-
llen.
2. Den Luftfilter-Gehäusedeckel absch-
rauben.
1. Luftfiltergehäuseabdeckung
2. Schraube
3. Luftfiltereinsatz
3. Den Luftfiltereinsatz herausziehen.
4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
5. Den Luftfilter-Gehäusedeckel
festschrauben.
Den Filtereinsatz des
Riementriebgehäuse-Luftfilters
reinigen
1. Die Riementriebgehäuse-Filterdeckel
abschrauben.
1. Riementrieb-Gehäusefilterdeckel
2. Schraube1. Schraube
2. Riementrieb-Gehäusefilterdeckel
2. Den Luftfiltereinsatz herausnehmen
und dann mit Druckluft, wie in der
Abbildung dargestellt, ausblasen.
1. Luftfiltereinsatz des Keilriemengehäuses
1
ZAUM0706
1
2
2 1ZAUM0704
1
2 2
ZAUM06623
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
39D-F8199-G0 4/11/09 20:23 Página 57

3. Den Luftfiltereinsatz auf Beschädi-
gung überprüfen und, falls beschä-
digt, erneuern.
4. Den Filtereinsatz mit der farbigen
Seite nach außen in das Luftfilter-
gehäuse einsetzen.
5. Die Riementriebgehäuse-Filterdeckel
festschrauben. ACHTUNG: Sichers-
tellen, dass jeder Filtereinsatz
korrekt in seinem Gehäuse einge-
setzt ist. Der Motor sollte niemals
ohne eingebaute Luftfiltereinsätze
betrieben werden, da sonst der
(die) Kolben und/oder Zylinder
stärkerem Verschleiß unterliegen.
[GCA10531]GAU21382
Gaszugspiel kontrollieren
1. Spiel des Gaszugs
Das Gaszugspiel sollte am Gasdrehgriff
3,0-5,0 mm (0,12-0,20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
GAU21401
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert
erreicht und/oder Motorgeräusche entste-
hen können. Um dem vorzubeugen, muss
das Ventilspiel in den empfohlenen
Abständen gemäß Wartungs- und Sch-
miertabelle von einer Yamaha-Fachwerks-
tatt geprüft und ggf. eingestellt werden.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
39D-F8199-G0 4/11/09 20:23 Página 58

GAU21873

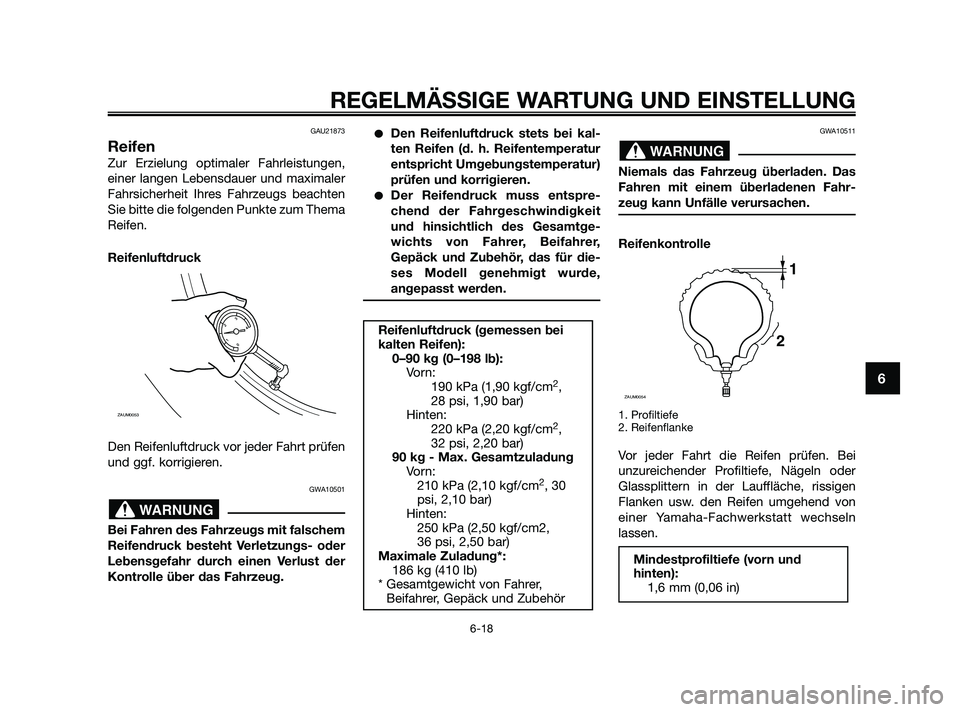

Reifen
Zur Erzielung optimaler Fahrleistungen,
einer langen Lebensdauer und maximaler
Fahrsicherheit Ihres Fahrzeugs beachten
Sie bitte die folgenden Punkte zum Thema
Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
GWA10501
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kal-
ten Reifen (d. h. Reifentemperatur
entspricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer,
Gepäck und Zubehör, das für die-
ses Modell genehmigt wurde,
angepasst werden.
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahr-
zeug kann Unfälle verursachen.
Reifenkontrolle
1. Profiltiefe
2. Reifenflanke
Vor jeder Fahrt die Reifen prüfen. Bei
unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend von
einer Yamaha-Fachwerkstatt wechseln
lassen.
Mindestprofiltiefe (vorn und
hinten):
1,6 mm (0,06 in)
1
2
ZAUM0054
WARNUNG
Reifenluftdruck (gemessen bei
kalten Reifen):
0–90 kg (0–198 lb):
Vo r n :
190 kPa (1,90 kgf/cm
2,
28 psi, 1,90 bar)
Hinten:
220 kPa (2,20 kgf/cm
2,
32 psi, 2,20 bar)
90 kg - Max. Gesamtzuladung
Vo r n :
210 kPa (2,10 kgf/cm
2, 30
psi, 2,10 bar)
Hinten:
250 kPa (2,50 kgf/cm2,
36 psi, 2,50 bar)
Maximale Zuladung*:
186 kg (410 lb)
* Gesamtgewicht von Fahrer,
Beifahrer, Gepäck und Zubehör
WARNUNG
ZAUM0053
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
39D-F8199-G0 4/11/09 20:23 Página 59

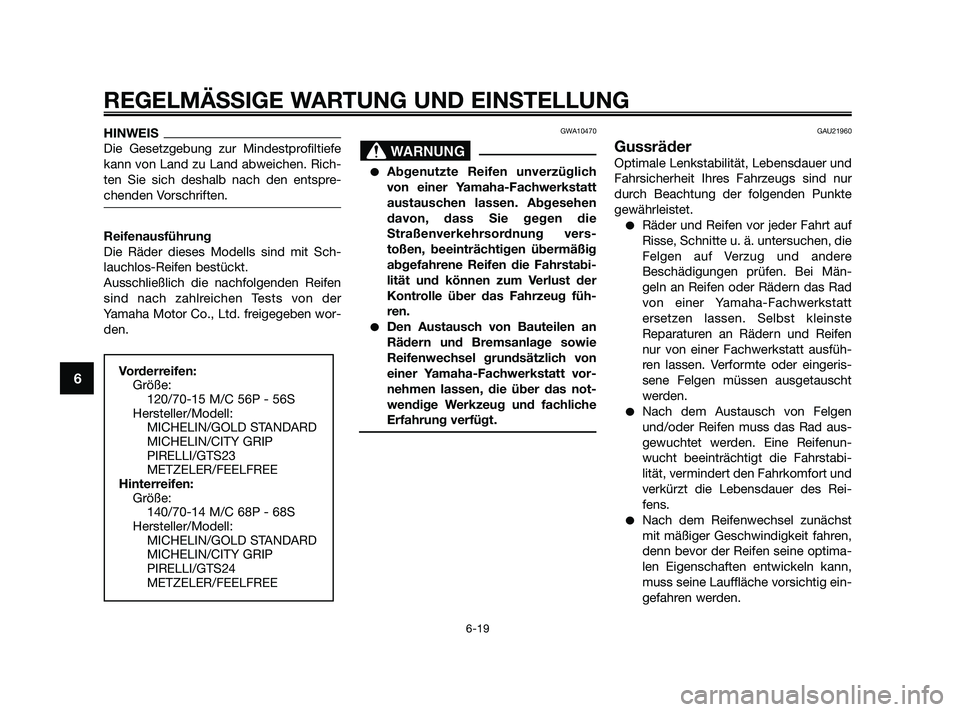

HINWEIS
Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Rich-
ten Sie sich deshalb nach den entspre-
chenden Vorschriften.
Reifenausführung
Die Räder dieses Modells sind mit Sch-
lauchlos-Reifen bestückt.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
GWA10470
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die
Straßenverkehrsordnung vers-
toßen, beeinträchtigen übermäßig
abgefahrene Reifen die Fahrstabi-
lität und können zum Verlust der
Kontrolle über das Fahrzeug füh-
ren.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche
Erfahrung verfügt.
GAU21960
Gussräder
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte
gewährleistet.
Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere
Beschädigungen prüfen. Bei Män-
geln an Reifen oder Rädern das Rad
von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste
Reparaturen an Rädern und Reifen
nur von einer Fachwerkstatt ausfüh-
ren lassen. Verformte oder eingeris-
sene Felgen müssen ausgetauscht
werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabi-
lität, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Rei-
fens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muss seine Lauffläche vorsichtig ein-
gefahren werden.
WARNUNG
Vorderreifen:
Größe:
120/70-15 M/C 56P - 56S
Hersteller/Modell:
MICHELIN/GOLD STANDARD
MICHELIN/CITY GRIP
PIRELLI/GTS23
METZELER/FEELFREE
Hinterreifen:
Größe:
140/70-14 M/C 68P - 68S
Hersteller/Modell:
MICHELIN/GOLD STANDARD
MICHELIN/CITY GRIP
PIRELLI/GTS24
METZELER/FEELFREE
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
39D-F8199-G0 4/11/09 20:23 Página 60

GAUM2061
Spiel des Vorder- und
Hinterradbremshebels
überprüfen
1. Handbremshebelspiel
1. Handbremshebelspiel
Der Bremshebel muss ein Spiel von 3,0-
3,5 mm (0,12-0,20 in) aufweisen, wie dar-
gestellt. Das Bremshebelspiel regelmäßig
prüfen und, falls erforderlich, das
Bremssystem von einer Yamaha-Fach-
werkstatt prüfen lassen.
GWA10641
Ein falsches Bremshebelspiel kann auf
einen Defekt im Bremssystem hinwei-
sen. Das Fahrzeug nicht benutzen, bis
das Bremssystem von einer Yamaha-
Fachwerkstatt überprüft oder repariert
worden ist.
GAU22392
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Sch-
miertabelle geprüft werden.
GAU22430
Scheibenbremsbeläge vorn
1. Verschleißanzeigerille
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast versch-
wunden ist, die Scheibenbremsbeläge als
ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
39D-F8199-G0 4/11/09 20:23 Página 61

GAU22510
Scheibenbremsbeläge hinten
1. Bremsbelagstärke
Die Hinterradbremse weist eine Öffnung
auf, die ein Prüfen der Bremsbeläge ohne
Ausbau erlaubt. Dazu den Prüfstopfen
herausnehmen. Misst die Stärke eines
Bremsbelags weniger als 0,8 mm (0,03 in),
die Bremsbeläge im Satz von einer Yama-
ha-Fachwerkstatt austauschen lassen.
GAU22580
Bremsflüssigkeitsstand prüfen
Vorderradbremse
1. Minimalstand-Markierung
Hinterradbremse
1. Minimalstand-Markierung
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im
Bremssystem vorhanden ist. Ist der
Bremsflüssigkeitsstand niedrig, sicherste-
llen dass die Bremsbeläge auf Verschleiß
und das Bremssystem auf Lecks über-
prüft wird.
Folgende Vorsichtsmaßregeln beachten:
Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angrei-
fen, Lecks verursachen und dadurch
die Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
Empfohlene Bremsflüssigkeit:
DOT 4
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
39D-F8199-G0 4/11/09 20:23 Página 62

füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siede-
punkt der Bremsflüssigkeit erheblich
herab und kann Dampfblasenbildung
verursachen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüs-
sigkeit sofort abwischen.
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal. Jedoch bei
plötzlichem Absinken die Bremsanla-
ge von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU22731
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen gemäß dem HINWEIS
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt
gewechselt werden. Zusätzlich sollten die
Öldichtungen der Hauptbremszylinder
und der Bremssättel, sowie die
Bremsschläuche, in den unten aufgeführ-
ten Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht sind.
Öldichtungen: Alle zwei Jahre
erneuern.
Bremsschläuche: Alle vier Jahre
erneuern.
GAU23112
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des
Gasdrehgriffs kontrolliert werden. Zusätz-
lich sollte der Gaszug in einer Yamaha-
Fachwerkstatt gemäß den in der War-
tungs- und Schmiertabelle vorgeschrie-
benen Abständen geschmiert werden.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
39D-F8199-G0 4/11/09 20:23 Página 63

GAU23172
Bremshebel vorn und hinten
schmieren
Handbremshebel (Vorderradbremse)
Handbremshebel (Hinterradbremse)
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs-
und Schmiertabelle geschmiert werden.
GAU23213
Haupt- und Seitenständer
prüfen und schmieren
1. Seitenständer
1. Hauptständer
Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-
Empfohlenes Schmiermittel:
Silikonfett
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
39D-F8199-G0 4/11/09 20:23 Página 64
