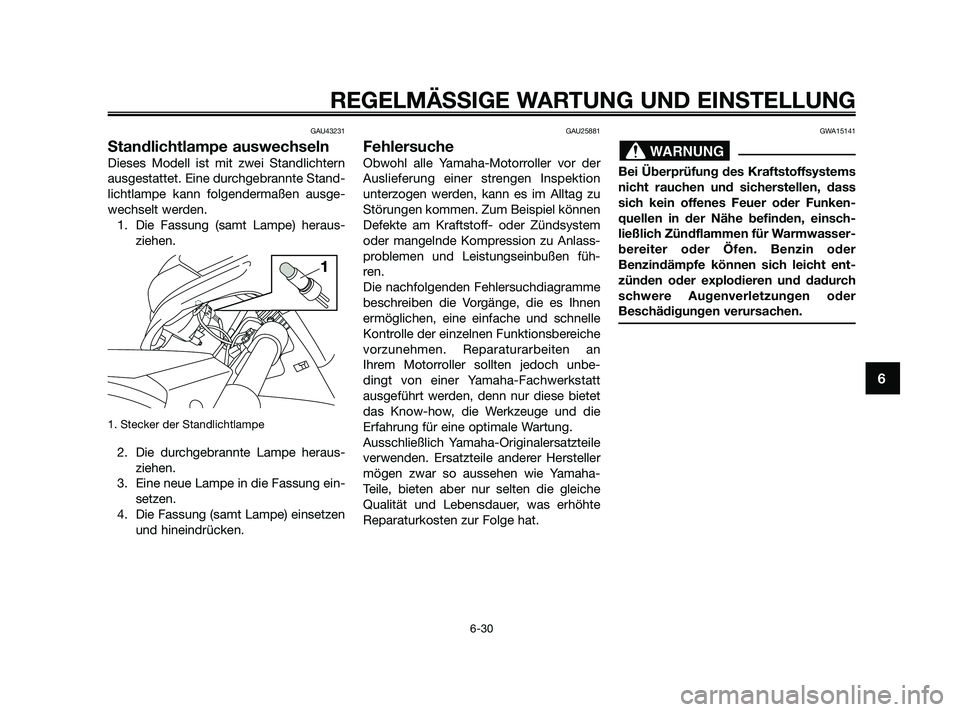

GAU43231
Standlichtlampe auswechseln
Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Die Fassung (samt Lampe) heraus-
ziehen.
1. Stecker der Standlichtlampe
2. Die durchgebrannte Lampe heraus-
ziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
GAU25881
Fehlersuche
Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen füh-
ren.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an
Ihrem Motorroller sollten jedoch unbe-
dingt von einer Yamaha-Fachwerkstatt
ausgeführt werden, denn nur diese bietet
das Know-how, die Werkzeuge und die
Erfahrung für eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einsch-
ließlich Zündflammen für Warmwasser-
bereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder
Beschädigungen verursachen.
WARNUNG


REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
39D-F8199-G0 4/11/09 20:23 Página 71

GAU42131
Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.
1. KraftstoffEs ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.
2. VerdichtungVerdichtung OK.
Keine Verdichtung.Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.
3. ZündungMit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.
4. BatterieDer Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.Der Batteriezustand ist gut.
Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
Trocken
FeuchtE-Starter betätigen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
39D-F8199-G0 4/11/09 20:23 Página 72
