2010 YAMAHA XJ6F Manuale de Empleo (in Spanish)

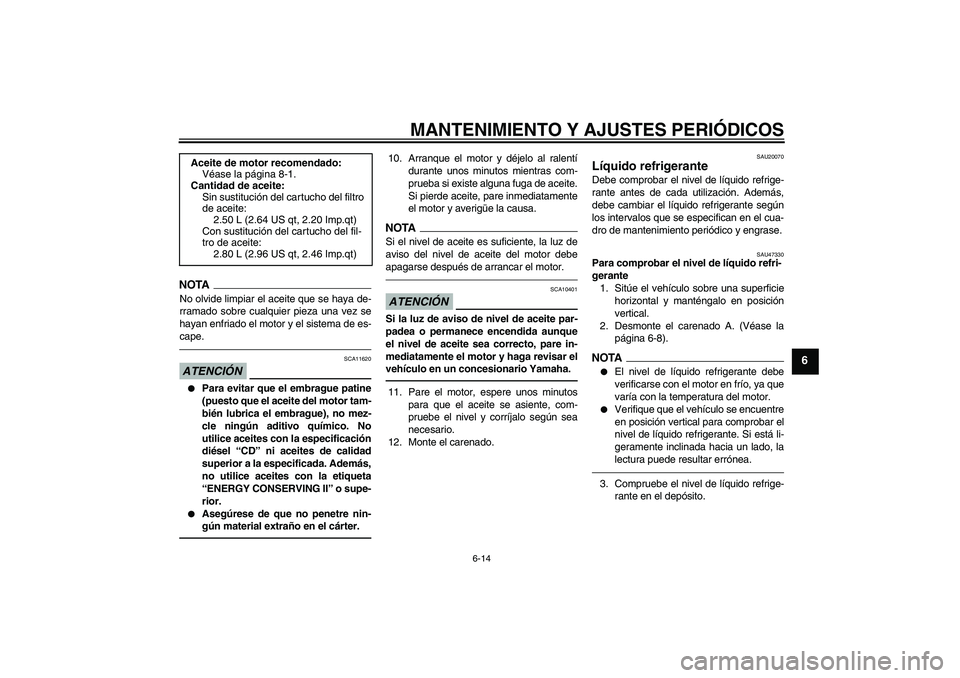

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11620


Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.


Asegúrese de que no penetre nin-
gún material extraño en el cárter.
10. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.NOTA
Si el nivel de aceite es suficiente, la luz de
aviso del nivel de aceite del motor debe
apagarse después de arrancar el motor.ATENCIÓN
SCA10401
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida aunque
el nivel de aceite sea correcto, pare in-
mediatamente el motor y haga revisar el
vehículo en un concesionario Yamaha.11. Pare el motor, espere unos minutos
para que el aceite se asiente, com-
pruebe el nivel y corríjalo según sea
necesario.
12. Monte el carenado.
SAU20070
Líquido refrigerante Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU47330
Para comprobar el nivel de líquido refri-
gerante
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Desmonte el carenado A. (Véase la
página 6-8).NOTA

El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.


Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.
3. Compruebe el nivel de líquido refrige-
rante en el depósito. Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con sustitución del cartucho del fil-
tro de aceite:
2.80 L (2.96 US qt, 2.46 Imp.qt)
U1CWS0S0.book Page 14 Friday, September 11, 2009 9:03 AM

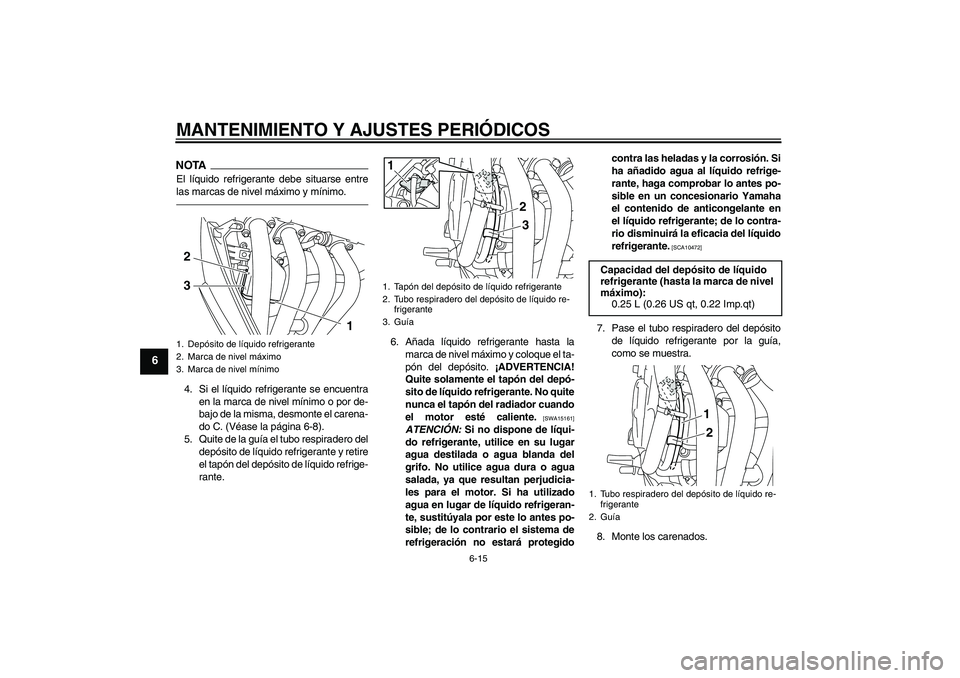

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.4. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, desmonte el carena-
do C. (Véase la página 6-8).
5. Quite de la guía el tubo respiradero del
depósito de líquido refrigerante y retire
el tapón del depósito de líquido refrige-
rante.6. Añada líquido refrigerante hasta la
marca de nivel máximo y coloque el ta-
pón del depósito. ¡ADVERTENCIA!
Quite solamente el tapón del depó-
sito de líquido refrigerante. No quite
nunca el tapón del radiador cuando
el motor esté caliente.
[SWA15161]
ATENCIÓN: Si no dispone de líqui-
do refrigerante, utilice en su lugar
agua destilada o agua blanda del
grifo. No utilice agua dura o agua
salada, ya que resultan perjudicia-
les para el motor. Si ha utilizado
agua en lugar de líquido refrigeran-
te, sustitúyala por este lo antes po-
sible; de lo contrario el sistema de
refrigeración no estará protegidocontra las heladas y la corrosión. Si
ha añadido agua al líquido refrige-
rante, haga comprobar lo antes po-
sible en un concesionario Yamaha
el contenido de anticongelante en
el líquido refrigerante; de lo contra-
rio disminuirá la eficacia del líquido
refrigerante.
[SCA10472]
7. Pase el tubo respiradero del depósito
de líquido refrigerante por la guía,
como se muestra.
8. Monte los carenados.
1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
1 2
3
1. Tapón del depósito de líquido refrigerante
2. Tubo respiradero del depósito de líquido re-
frigerante
3. Guía
3
1
2
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)1. Tubo respiradero del depósito de líquido re-
frigerante
2. Guía
2 1
U1CWS0S0.book Page 15 Friday, September 11, 2009 9:03 AM

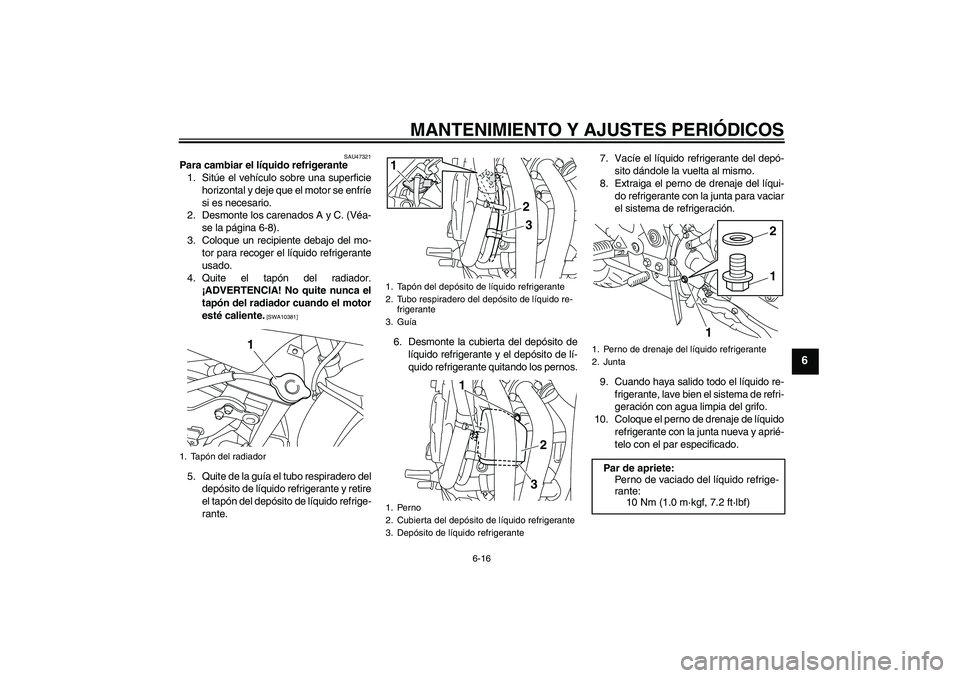

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
SAU47321
Para cambiar el líquido refrigerante
1. Sitúe el vehículo sobre una superficie
horizontal y deje que el motor se enfríe
si es necesario.
2. Desmonte los carenados A y C. (Véa-
se la página 6-8).
3. Coloque un recipiente debajo del mo-
tor para recoger el líquido refrigerante
usado.
4. Quite el tapón del radiador.
¡ADVERTENCIA! No quite nunca el
tapón del radiador cuando el motor
esté caliente.
[SWA10381]
5. Quite de la guía el tubo respiradero del
depósito de líquido refrigerante y retire
el tapón del depósito de líquido refrige-
rante.6. Desmonte la cubierta del depósito de
líquido refrigerante y el depósito de lí-
quido refrigerante quitando los pernos.7. Vacíe el líquido refrigerante del depó-
sito dándole la vuelta al mismo.
8. Extraiga el perno de drenaje del líqui-
do refrigerante con la junta para vaciar
el sistema de refrigeración.
9. Cuando haya salido todo el líquido re-
frigerante, lave bien el sistema de refri-
geración con agua limpia del grifo.
10. Coloque el perno de drenaje de líquido
refrigerante con la junta nueva y aprié-
telo con el par especificado.1. Tapón del radiador
1
1. Tapón del depósito de líquido refrigerante
2. Tubo respiradero del depósito de líquido re-
frigerante
3. Guía
1. Perno
2. Cubierta del depósito de líquido refrigerante
3. Depósito de líquido refrigerante
3
1
2
23 1
1. Perno de drenaje del líquido refrigerante
2. Junta
Par de apriete:
Perno de vaciado del líquido refrige-
rante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
12
U1CWS0S0.book Page 16 Friday, September 11, 2009 9:03 AM

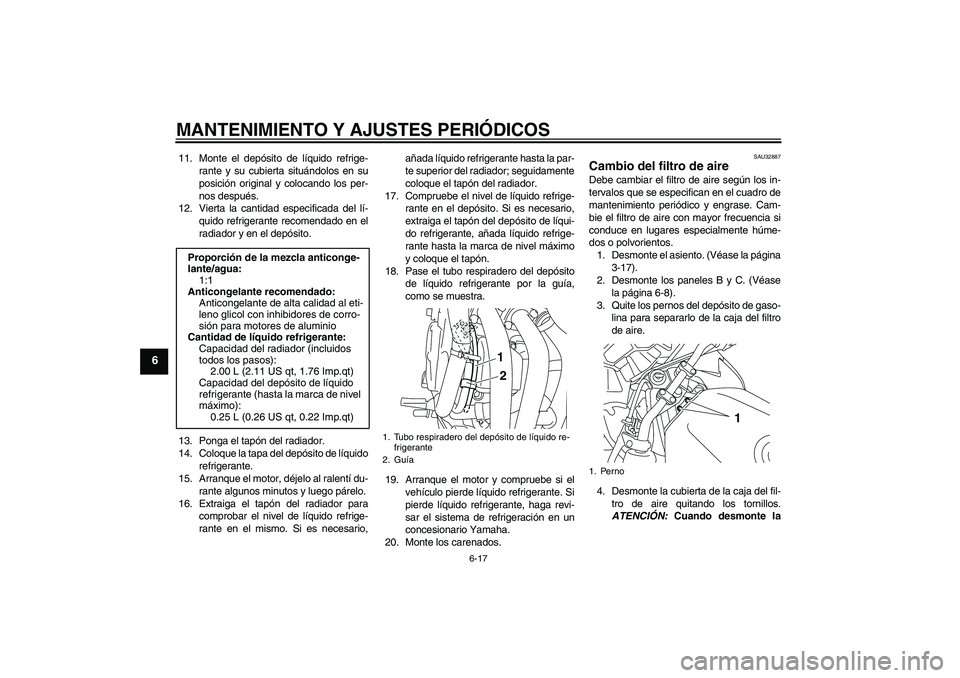

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
11. Monte el depósito de líquido refrige-
rante y su cubierta situándolos en su
posición original y colocando los per-
nos después.
12. Vierta la cantidad especificada del lí-
quido refrigerante recomendado en el
radiador y en el depósito.
13. Ponga el tapón del radiador.
14. Coloque la tapa del depósito de líquido
refrigerante.
15. Arranque el motor, déjelo al ralentí du-
rante algunos minutos y luego párelo.
16. Extraiga el tapón del radiador para
comprobar el nivel de líquido refrige-
rante en el mismo. Si es necesario,añada líquido refrigerante hasta la par-
te superior del radiador; seguidamente
coloque el tapón del radiador.
17. Compruebe el nivel de líquido refrige-
rante en el depósito. Si es necesario,
extraiga el tapón del depósito de líqui-
do refrigerante, añada líquido refrige-
rante hasta la marca de nivel máximo
y coloque el tapón.
18. Pase el tubo respiradero del depósito
de líquido refrigerante por la guía,
como se muestra.
19. Arranque el motor y compruebe si el
vehículo pierde líquido refrigerante. Si
pierde líquido refrigerante, haga revi-
sar el sistema de refrigeración en un
concesionario Yamaha.
20. Monte los carenados.
SAU32887
Cambio del filtro de aire Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
1. Desmonte el asiento. (Véase la página
3-17).
2. Desmonte los paneles B y C. (Véase
la página 6-8).
3. Quite los pernos del depósito de gaso-
lina para separarlo de la caja del filtro
de aire.
4. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
ATENCIÓN: Cuando desmonte la Proporción de la mezcla anticonge-
lante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al eti-
leno glicol con inhibidores de corro-
sión para motores de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos
todos los pasos):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tubo respiradero del depósito de líquido re-
frigerante
2. Guía
2 1
1. Perno
1
U1CWS0S0.book Page 17 Friday, September 11, 2009 9:03 AM

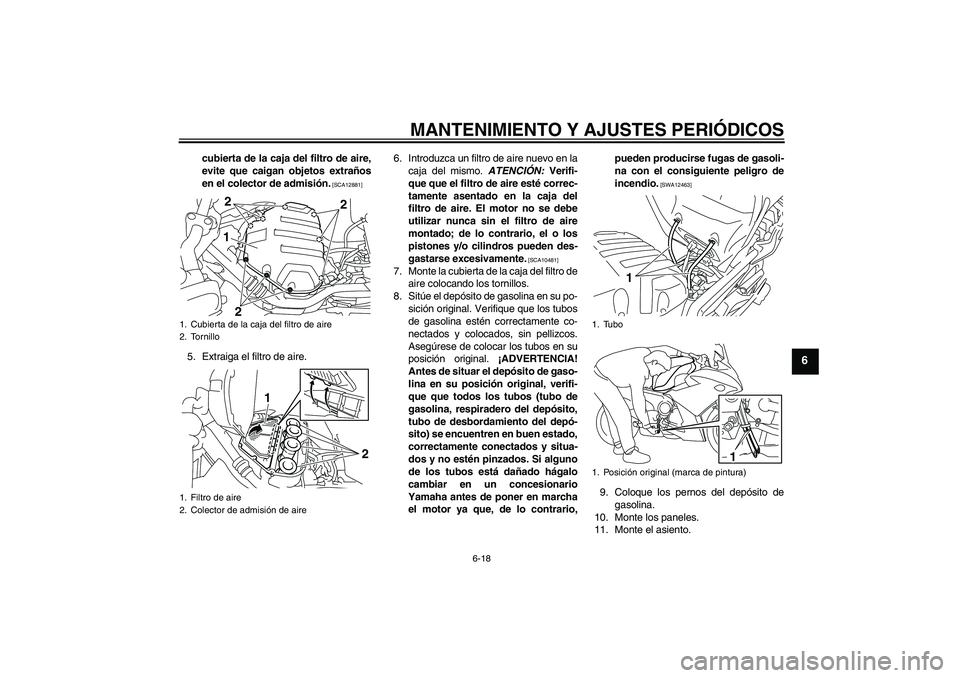

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
cubierta de la caja del filtro de aire,
evite que caigan objetos extraños
en el colector de admisión.
[SCA12881]
5. Extraiga el filtro de aire.6. Introduzca un filtro de aire nuevo en la
caja del mismo. ATENCIÓN: Verifi-
que que el filtro de aire esté correc-
tamente asentado en la caja del
filtro de aire. El motor no se debe
utilizar nunca sin el filtro de aire
montado; de lo contrario, el o los
pistones y/o cilindros pueden des-
gastarse excesivamente.
[SCA10481]
7. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
8. Sitúe el depósito de gasolina en su po-
sición original. Verifique que los tubos
de gasolina estén correctamente co-
nectados y colocados, sin pellizcos.
Asegúrese de colocar los tubos en su
posición original. ¡ADVERTENCIA!
Antes de situar el depósito de gaso-
lina en su posición original, verifi-
que que todos los tubos (tubo de
gasolina, respiradero del depósito,
tubo de desbordamiento del depó-
sito) se encuentren en buen estado,
correctamente conectados y situa-
dos y no estén pinzados. Si alguno
de los tubos está dañado hágalo
cambiar en un concesionario
Yamaha antes de poner en marcha
el motor ya que, de lo contrario,pueden producirse fugas de gasoli-
na con el consiguiente peligro de
incendio.
[SWA12463]
9. Coloque los pernos del depósito de
gasolina.
10. Monte los paneles.
11. Monte el asiento.
1. Cubierta de la caja del filtro de aire
2. Tornillo
1. Filtro de aire
2. Colector de admisión de aire
12
2
2
2 1
1. Tubo
1. Posición original (marca de pintura)
1
1
U1CWS0S0.book Page 18 Friday, September 11, 2009 9:03 AM

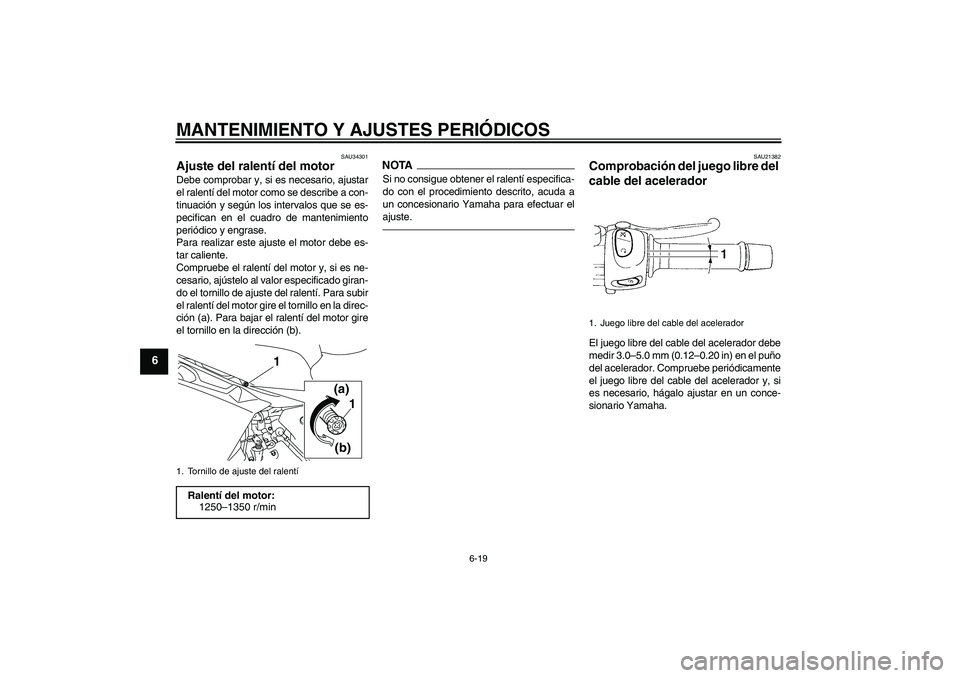

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
SAU34301
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a con-
tinuación y según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.
Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado giran-
do el tornillo de ajuste del ralentí. Para subir
el ralentí del motor gire el tornillo en la direc-
ción (a). Para bajar el ralentí del motor gire
el tornillo en la dirección (b).
NOTASi no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar el
ajuste.
SAU21382
Comprobación del juego libre del
cable del acelerador El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
1. Tornillo de ajuste del ralentíRalentí del motor:
1250–1350 r/min
1
1 (a)
(b)
1. Juego libre del cable del acelerador
U1CWS0S0.book Page 19 Friday, September 11, 2009 9:03 AM

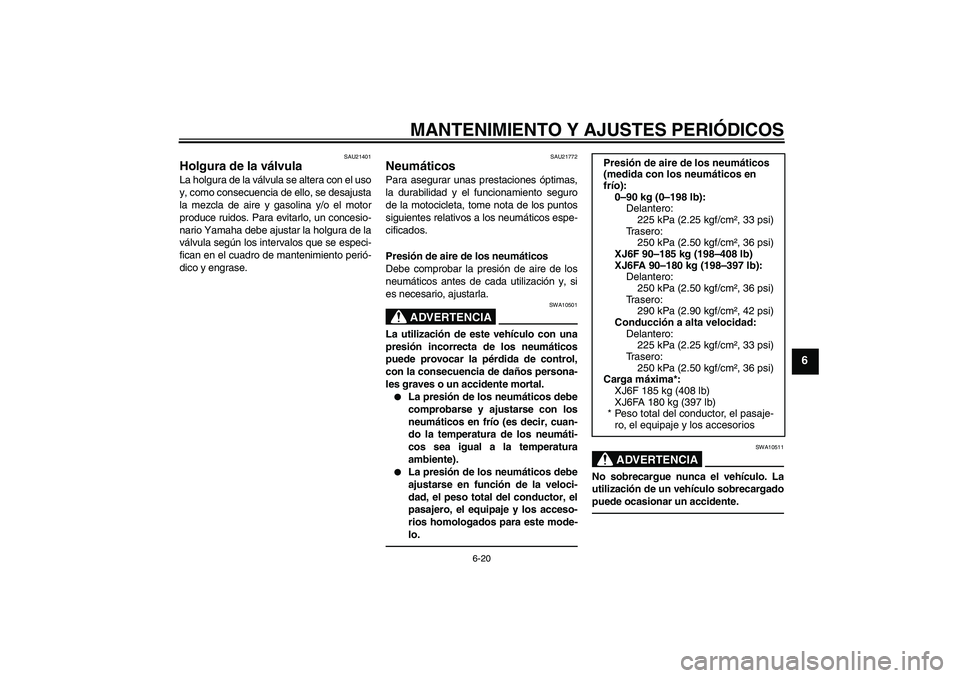

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21772
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10501
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.

La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).


La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.
ADVERTENCIA
SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.
Presión de aire de los neumáticos
(medida con los neumáticos en
frío):
0–90 kg (0–198 lb):
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
XJ6F 90–185 kg (198–408 lb)
XJ6FA 90–180 kg (198–397 lb):
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
Carga máxima*:
XJ6F 185 kg (408 lb)
XJ6FA 180 kg (397 lb)
* Peso total del conductor, el pasaje-
ro, el equipaje y los accesorios
U1CWS0S0.book Page 20 Friday, September 11, 2009 9:03 AM

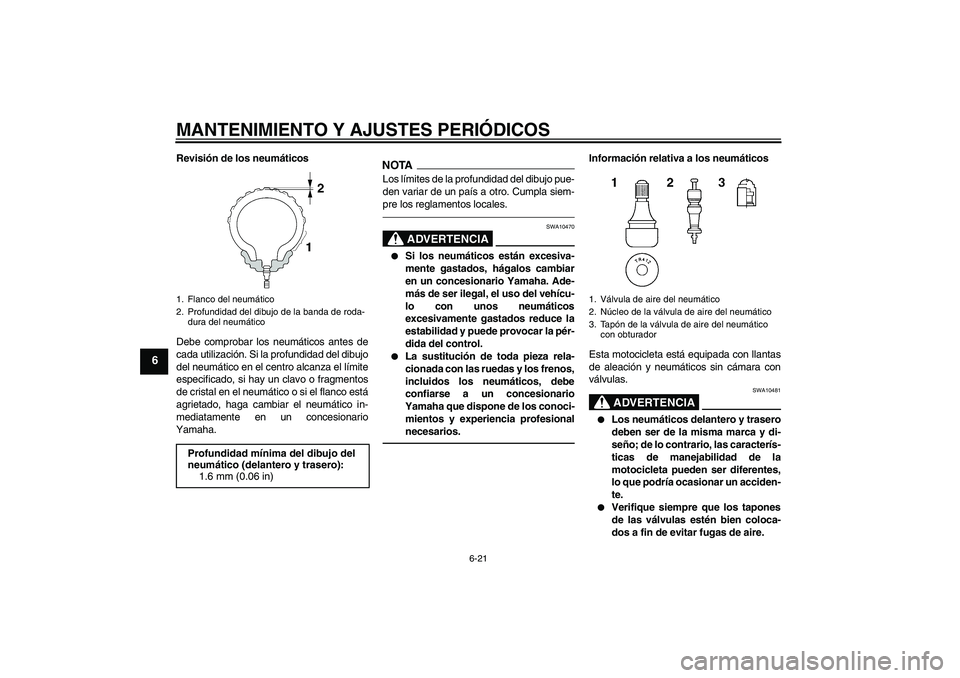

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-
pre los reglamentos locales.
ADVERTENCIA
SWA10470


Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.


La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara con
válvulas.
ADVERTENCIA
SWA10481


Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracterís-
ticas de manejabilidad de la
motocicleta pueden ser diferentes,
lo que podría ocasionar un acciden-
te.


Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
U1CWS0S0.book Page 21 Friday, September 11, 2009 9:03 AM
