Page 33 of 100
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
3
SAU47260
Espejos retrovisores Los espejos retrovisores de este vehículo
se pueden plegar hacia delante para esta-
cionar en espacios estrechos. Antes de ini-
ciar la marcha vuelva a situar los espejos
retrovisores en su posición original.
ADVERTENCIA
SWA14371
No olvide volver a situar los espejos re-
trovisores en su posición original antes
de iniciar la marcha.
SAU47000
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle.ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de las
posiciones de ajuste máxima o mínima.Ajuste la precarga del muelle del modo si-
guiente.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).
Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
Utilice la llave especial y la barra ex-
tensora incluidas en el juego de herra-
mientas del propietario para realizar el
ajuste.
ADVERTENCIA
SWA10221
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.
No manipule ni trate de abrir el con-
junto del cilindro.
1. Posición de marcha
2. Posición de estacionamiento12
1 2
1. Barra extensora
2. Llave especial
3. Aro de ajuste de la precarga del muelle
4. Indicador de posición
Posición de ajuste de la precarga
del muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
7
123
(a) (b)
4
U1CWS0S0.book Page 19 Friday, September 11, 2009 9:03 AM

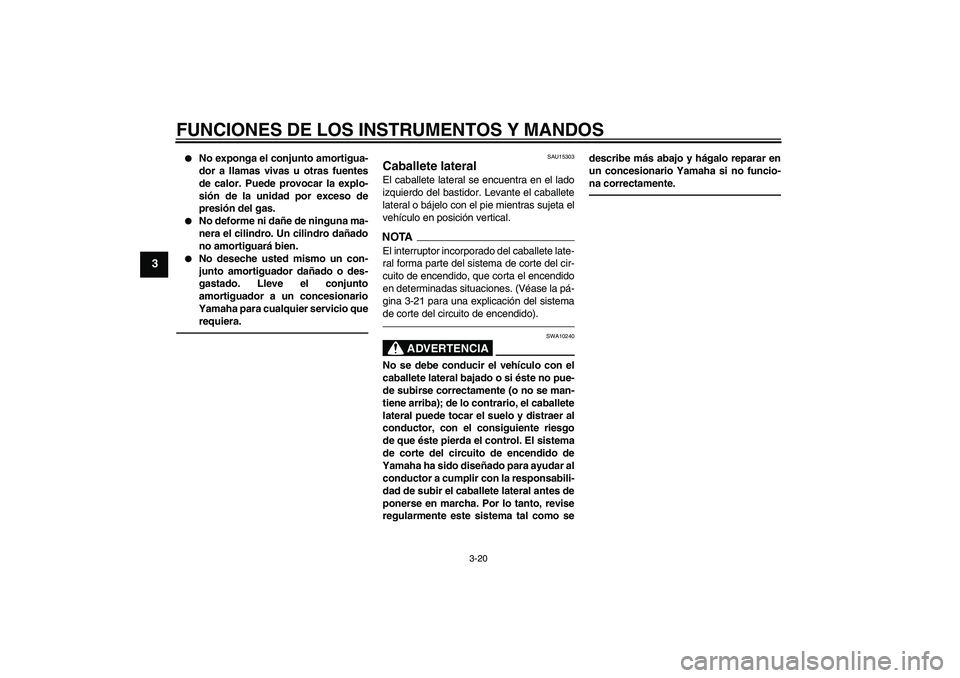

Page 34 of 100
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
3
No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
de calor. Puede provocar la explo-
sión de la unidad por exceso de
presión del gas.
No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.
No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio que
requiera.
SAU15303
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la pá-
gina 3-21 para una explicación del sistema
de corte del circuito de encendido).
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como sedescribe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-
na correctamente.
U1CWS0S0.book Page 20 Friday, September 11, 2009 9:03 AM

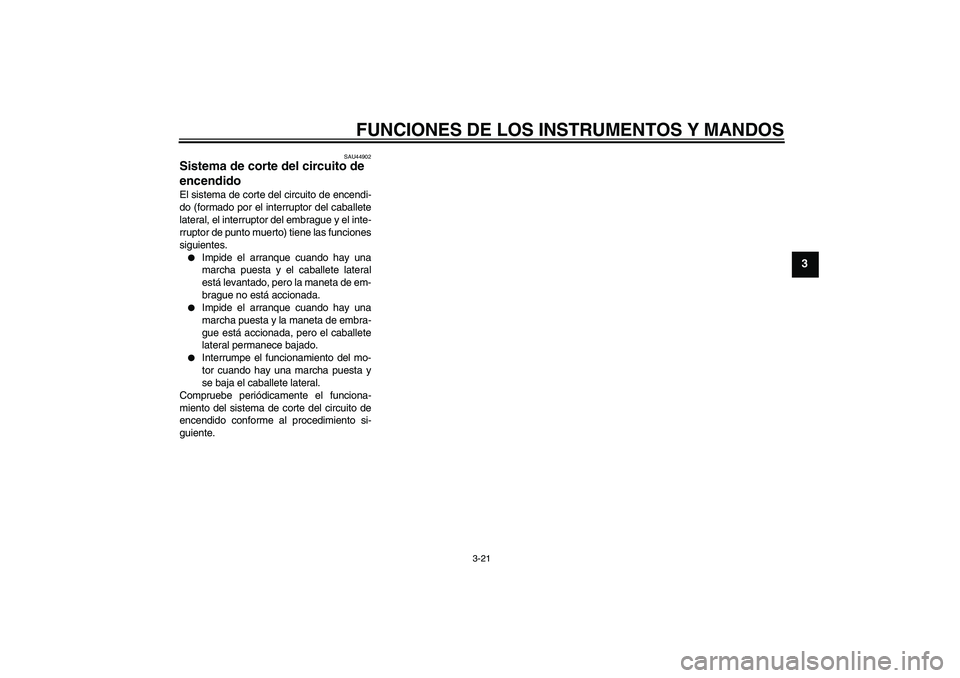

Page 35 of 100
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
3
SAU44902
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U1CWS0S0.book Page 21 Friday, September 11, 2009 9:03 AM
Page 36 of 100
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-22
3
Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de paro del motor se encuentre
en la posición
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
El vehículo debe colocarse sobre el
caballete central durante esta revisión.
Si observa alguna anomalía, haga revisar
el sistema en un concesionario Yamaha
antes de utilizar el vehículo.ADVERTENCIA
“ ”.
U1CWS0S0.book Page 22 Friday, September 11, 2009 9:03 AM

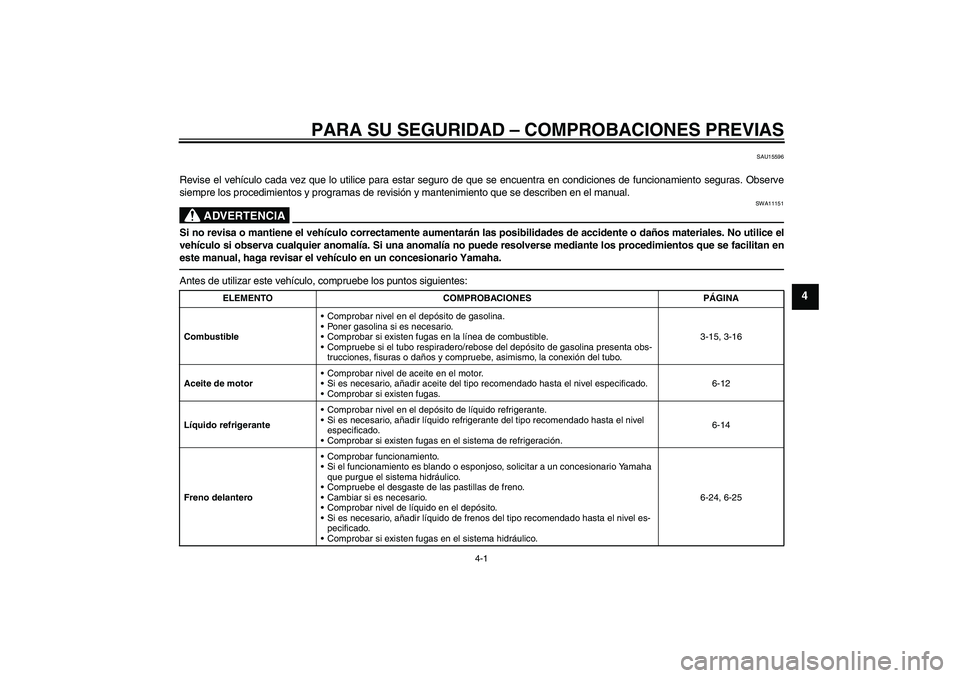

Page 37 of 100
PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-1
4
SAU15596
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11151
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
CombustibleComprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.
Compruebe si el tubo respiradero/rebose del depósito de gasolina presenta obs-
trucciones, fisuras o daños y compruebe, asimismo, la conexión del tubo.3-15, 3-16
Aceite de motorComprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas.6-12
Líquido refrigeranteComprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración.6-14
Freno delanteroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-24, 6-25
U1CWS0S0.book Page 1 Friday, September 11, 2009 9:03 AM

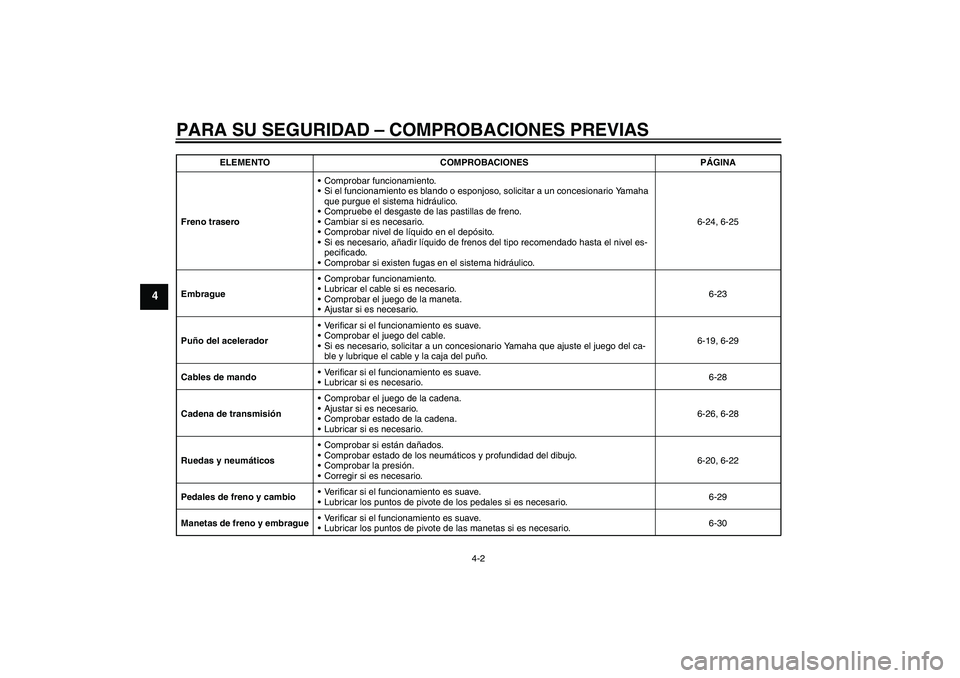

Page 38 of 100
PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
4
Freno traseroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-24, 6-25
EmbragueComprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario.6-23
Puño del aceleradorVerificar si el funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del ca-
ble y lubrique el cable y la caja del puño.6-19, 6-29
Cables de mandoVerificar si el funcionamiento es suave.
Lubricar si es necesario.6-28
Cadena de transmisiónComprobar el juego de la cadena.
Ajustar si es necesario.
Comprobar estado de la cadena.
Lubricar si es necesario.6-26, 6-28
Ruedas y neumáticosComprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-20, 6-22
Pedales de freno y cambioVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de los pedales si es necesario.6-29
Manetas de freno y embragueVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-30 ELEMENTO COMPROBACIONES PÁGINA
U1CWS0S0.book Page 2 Friday, September 11, 2009 9:03 AM
Page 39 of 100
PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-3
4
Caballete central, caballete
lateralVerificar si el funcionamiento es suave.
Lubricar los pivotes si es necesario.6-30
Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén correctamente apreta-
dos.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptoresComprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete late-
ral Comprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo.3-20 ELEMENTO COMPROBACIONES PÁGINA
U1CWS0S0.book Page 3 Friday, September 11, 2009 9:03 AM
Page 40 of 100
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15951
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguiente
riesgo de accidente o daños personales.
SAU47150
NOTAEste modelo está equipado con:
un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En este caso el indicador mul-
tifunción muestra el código de error
30, pero no se trata de un fallo. Gire la
llave a “OFF” y vuelva a girarla a “ON”
para eliminar el código de error. De lo
contrario el motor no arrancará, aun-
que gire al pulsar el interruptor de
arranque.
un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. En este caso el indicador
multifunción muestra el código de
error 70, pero no se trata de un fallo.
Pulse el interruptor de arranque para
eliminar el código de error y volver a
poner en marcha el motor.
SAU44727
Arranque del motor Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes.
La transmisión esté en la posición de
punto muerto.
Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-21.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en“”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.
Luz de aviso del nivel de aceite
Luz de aviso de la temperatura
del líquido refrigerante
Luz de aviso de avería del motor
Luz de aviso del ABS (modelos
con ABS)
Luz indicadora del sistema inmo-
vilizador
ATENCIÓN
SCA11833
Si una luz indicadora o de aviso no se
enciende inicialmente al girar la llave a la
posición “ON” o si dicha luz permanece
U1CWS0S0.book Page 1 Friday, September 11, 2009 9:03 AM
