2010 YAMAHA WR 450F Manuale de Empleo (in Spanish)

2-18
PAR DE APRIETE

2-19

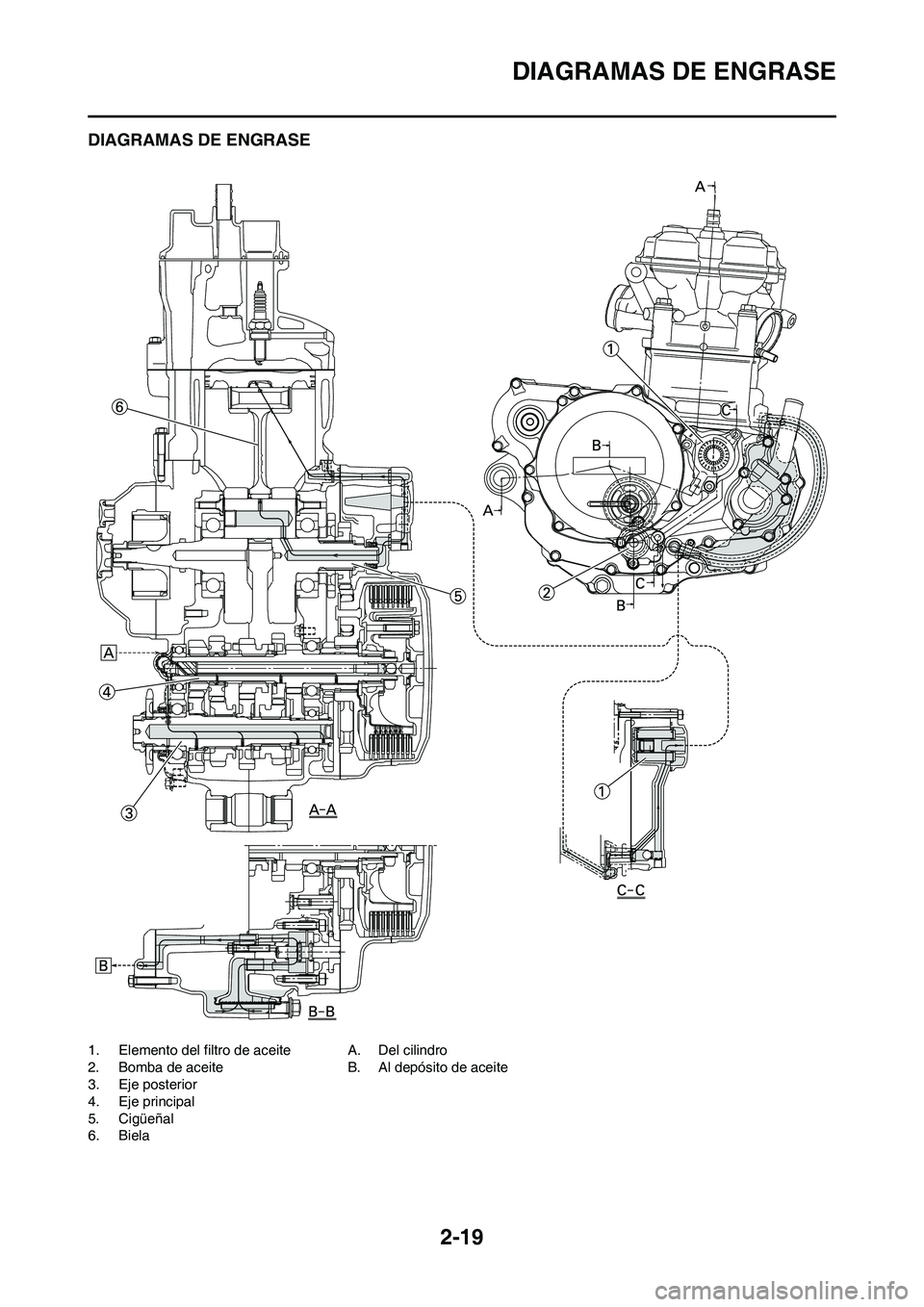

DIAGRAMAS DE ENGRASE
DIAGRAMAS DE ENGRASE
1. Elemento del filtro de aceite
2. Bomba de aceite
3. Eje posterior
4. Eje principal
5. Cigüeñal
6. BielaA. Del cilindro
B. Al depósito de aceite

2-20

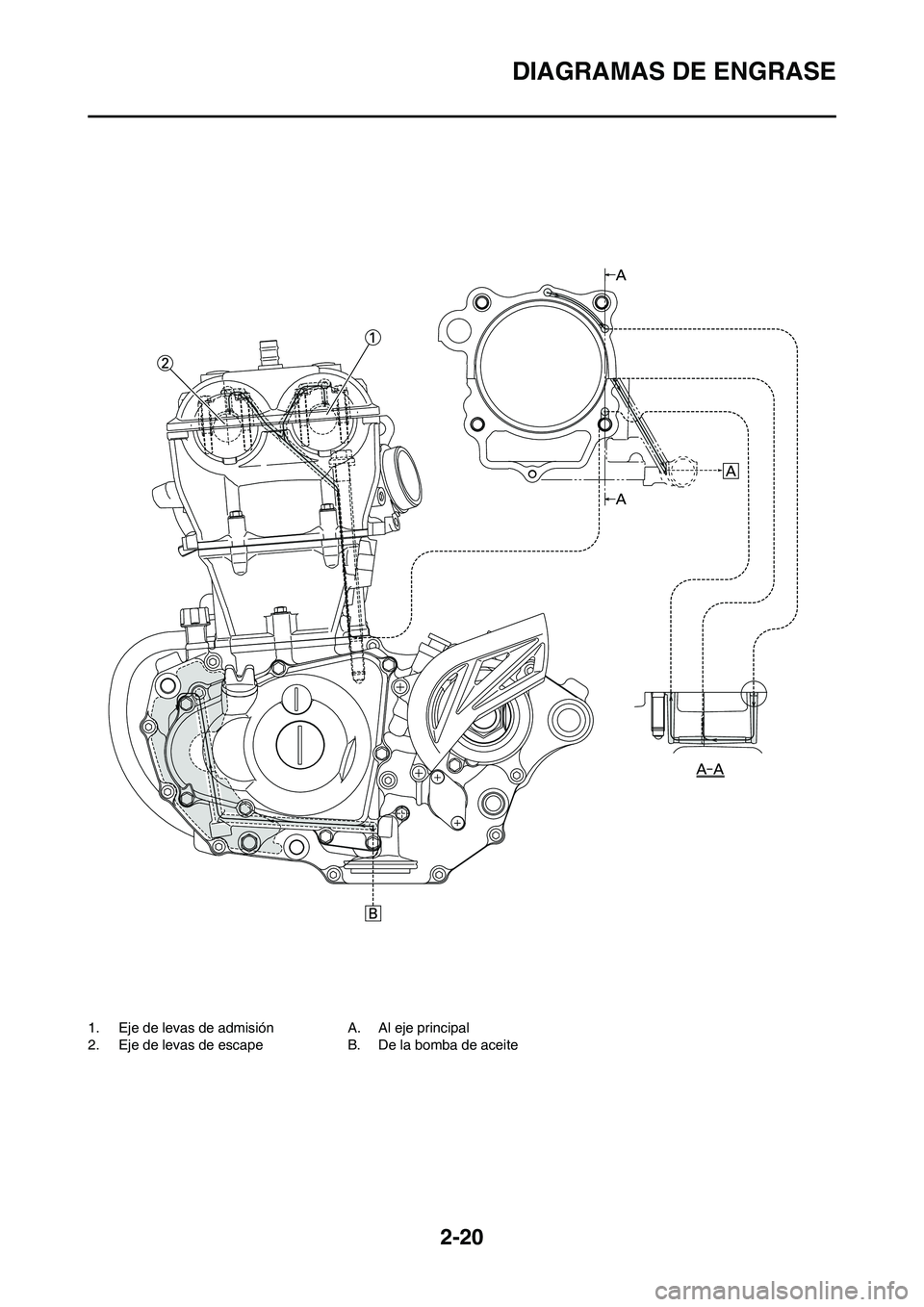

DIAGRAMAS DE ENGRASE
1. Eje de levas de admisión
2. Eje de levas de escapeA. Al eje principal
B. De la bomba de aceite

2-21
DIAGRAMA DE CABLEADO
DIAGRAMA DE CABLEADO
1. Tubo respiradero del depósito
de combustible
2. Brida
3. Diodo
4. Cable de arranque en caliente
5. Cable del sensor de posición del
acelerador
6. Mazo de cables
7. Montículo (bastidor)8. Cable negativo de la batería
9. Cable del motor de arranque
10. Cable del interruptor de luz de
punto muerto
11. Cable de la magneto CA
12. Tubo de freno
13. Cable del rectificador/regulador
14. Tubo respiradero del carburador15. Tubo de desbordamiento del
carburador
16. Tubo respiradero del depósito
de recuperación
17. Protector del cable de arranque
en caliente
18. Tapa de goma

2-22
DIAGRAMA DE CABLEADO
A. Introduzca el extremo del tubo
respiradero del depósito de
combustible por el orificio del
vástago de la dirección.
B. Sujete el cable del acelerador, el
cable de arranque en caliente y
el cable del rectificador/ regula-
dor en el bastidor. Sitúe la
abrazadera debajo del cable del
acelerador en el lado derecho
del bastidor y oriente sus extre-
mos, así como los extremos de
la sujeción, hacia abajo.
C. Sujete el diodo (por la marca), el
cable del acelerador y el cable
de arranque en caliente en el
bastidor. Localice el extremo de
la brida encarada hacia la parte
inferior derecha del bastidor y
con el extremo encarado hacia
abajo.
D. Sujete el mazo de cables, el ca-
ble del sensor de posición del
acelerador y el cable de em-
brague al bastidor. Pase la brida
por el orificio del apoyo (válvula
de corte de aire). Localice el ex-
tremo de la brida encarada ha-
cia la parte inferior del bastidor y
corte el extremo.
E. Pase los tubos respiraderos del
carburador, el tubo de re-
bosamiento del carburador y el
tubo respiradero del depósito de
recuperación entre la biela y el
tubo transversal (bastidor).
F. Pase el cable del interruptor de
punto muerto por el interior del
soporte del motor.
G. Sujete el cable del interruptor de
luz de punto muerto y el cable
de la magneto CA en el bastidor.
Localice el extremo de la brida
encarada hacia el exterior del
bastidor y con el extremo encar-
ado hacia la parte posterior de
éste.
H. Sujete el cable de la magneto
CA y el cable del interruptor de
punto muerto al bastidor. Local-
ice el extremo de la brida encar-
ada hacia la parte posterior del
bastidor y corte el extremo.
I. Pase el cable del interruptor de
luz de punto muerto y el cable
de la magneto CA por el interior
del mazo de cables.
J. Sujete el cable de la magneto
CA y el cable del interruptor de
punto muerto al bastidor.
K. Pase el mazo de cables por la
guía.L. Localice los acopladores en la
hendidura del bastidor.
M. Pase los tubos respiraderos del
carburador, el tubo de re-
bosamiento del carburador y el
tubo respiradero del depósito de
recuperación de forma que no
toquen el amortiguador trasero.
N. Sujete el acoplador empujándo-
lo al interior del orificio de la un-
idad del faro.
O. Sujete el cable del sensor de
posición del acelerador y el ca-
ble de arranque en caliente.
P. Sitúe la abrazadera entre el pro-
tector del cable de arranque en
caliente y la tapa de goma.

2-23
DIAGRAMA DE CABLEADO
1. Cable del acelerador (tracción)
2. Cable del acelerador (retorno)
3. Tubo del depósito de recuper-
ación
4. Bobina de encendido
5. Brida
6. Tubo de inducción de aire (vál-
vula de corte de aire - parte
trasera de la culata)
7. Tubo respiradero del depósito
de recuperaciónA. Cruce los cables del acelerador
de tracción y empuje.
B. Sujete el tubo del depósito de
recuperación y el tubo de induc-
ción de aire (válvula de corte de
aire - parte trasera de la culata)
en el bastidor. Localice el ex-
tremo de la brida encarada ha-
cia la parte inferior del bastidor y
corte el extremo.C. Junte el tubo respiradero del
depósito de recuperación y los
tubos respiraderos del carbura-
dor.
D. Pase el tubo respiradero del car-
burador (de la cubierta del cable
del acelerador) por el soporte de
tubo.

2-24
DIAGRAMA DE CABLEADO
1. Bomba de freno
2. Soporte del tubo de freno
3. Tubo de frenoA. Instale el tubo de freno de forma
que su parte de tubería se sitúe
como se muestra y toque ligera-
mente la prolongación de la pin-
za de freno.
B. Pase el tubo de freno por los
soportes del tubo de freno.
C. Si el tubo de freno toca el muelle
(amortiguador trasero), corrija
su desviación.D. Instale el tubo de freno de forma
que su parte de tubería se sitúe
como se muestra y toque ligera-
mente la prolongación de la
bomba de freno.

2-25

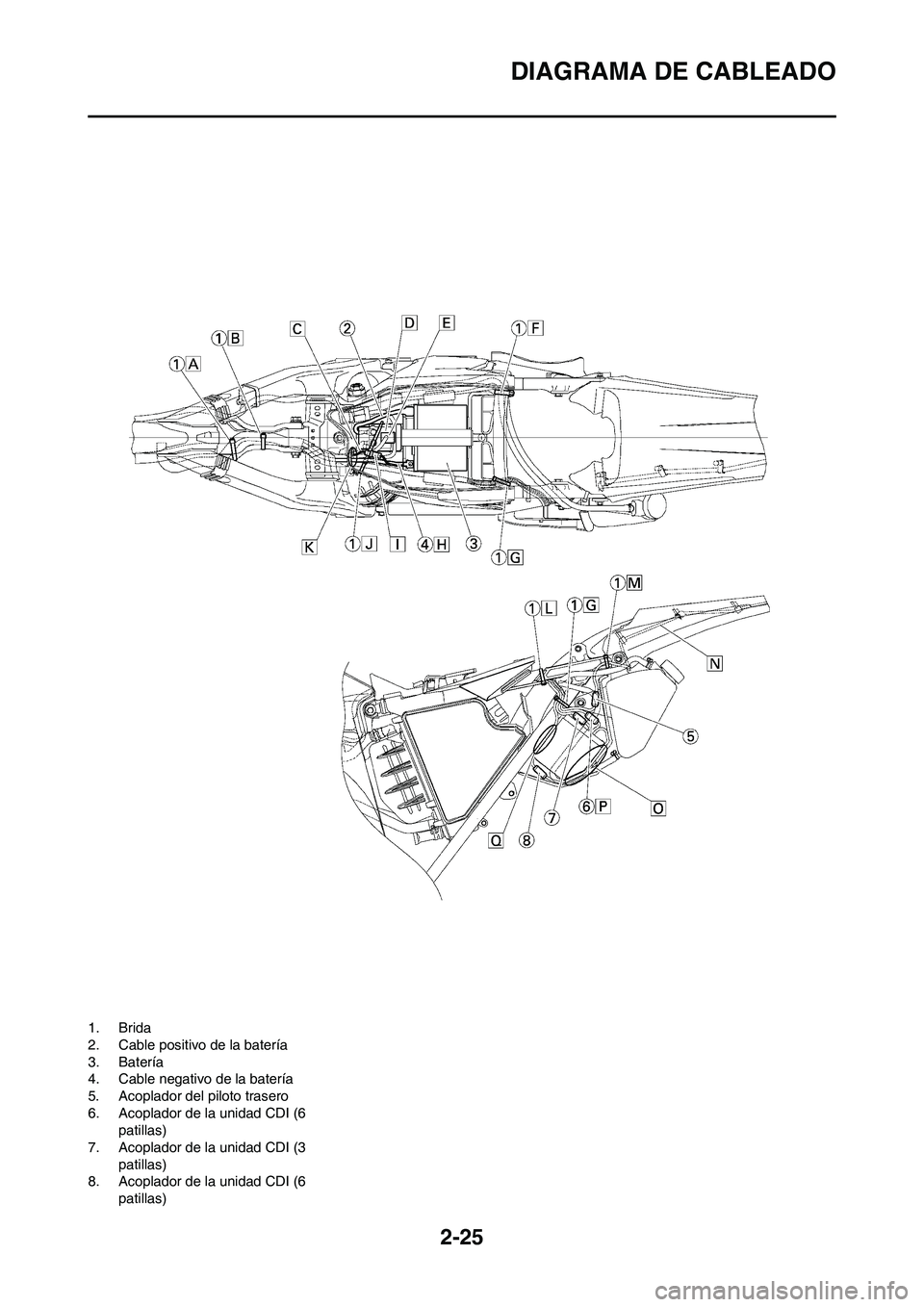

DIAGRAMA DE CABLEADO
1. Brida
2. Cable positivo de la batería
3. Batería
4. Cable negativo de la batería
5. Acoplador del piloto trasero
6. Acoplador de la unidad CDI (6
patillas)
7. Acoplador de la unidad CDI (3
patillas)
8. Acoplador de la unidad CDI (6
patillas)
