2010 YAMAHA WR 450F Manuale de Empleo (in Spanish)

1-9
HERRAMIENTAS ESPECIALES
HERRAMIENTAS ESPECIALES
Para realizar un reglaje y un montaje completos y precisos es necesario utilizar las herramientas especiales adecuadas.
Con el uso de las herramientas especiales correctas evitará los daños provocados por herramientas inadecuadas o técni-
cas improvisadas. La forma y el número de referencia de las herramientas especiales varía según los países, por lo que
se suministran dos tipos. Cuando efec túe un pedido, consulte el listado que se adjunta para evitar errores.
• Para USA y Canadá utilice las referencias que empiezan por "YM-", "YU-" o "ACC-".
• Para el resto del mundo utilice las referencias que empiezan por "90890-".
Nombre de la herramienta/Referen-
cia Cómo se utiliza Ilustración
Galga de cuadrante y soporte
YU-3097, 90890-01252
Soporte
YU-1256 Estas herramientas se utilizan para
comprobar el descentramiento o la
deformación de todas las piezas.
Instalador del cigüeñal
Guía de montaje del cigüeñal
YU-90050, 90890-01274
Tornillo de montaje del cigüeñal
YU-90050, 90890-01275
Espaciador (instalador de cigüeñal)
YM-91044, 90890-04081
Adaptador (M12)
YU-90063, 90890-01278 Estas herramientas se utilizan para
instalar el cigüeñal.
Conjunto extractor de pasador de
pistón
YU-1304, 90890-01304 Esta herramienta se utiliza para ex-
traer el pasador de pistón.
Comprobador del tapón del radiador
YU-24460-01, 90890-01325
Adaptador del comprobador del
tapón del radiador
YU-33984, 90890-01352 Estas herramientas se utilizan para
comprobar el sistema de refriger-
ación.

1-10
HERRAMIENTAS ESPECIALES
Llave para tuercas de dirección
YU-33975, 90890-01403 Esta herramienta se utiliza para ap-
retar la tuerca anular de la dirección
con el par especificado.
Soporte de varilla de amortiguador
YM-01494, 90890-01494 Utilice esta herramienta para extra-
er e instalar la varilla del amortigua-
dor.
Montador de juntas de horquilla
YM-A0948, 90890-01502 Esta herramienta se utiliza para in-
stalar la junta de aceite de la horquil-
la.
Llave para tuercas de radios
YM-01521, 90980-01521 Esta herramienta se utiliza para ap-
retar los radios.
Soporte de roldana
YS-1880-A, 90890-01701 Esta herramienta se utiliza para
aflojar o apretar la tuerca de su-
jeción de la magneto del volante.
Comprobador de bolsillo
YU-3112-C, 90890-03112 Utilice esta herra
mienta para com-
probar la resistencia, la tensión de
salida y el amperaje de la bobina.
Nombre de la herramienta/Referen-
cia Cómo se utiliza Ilustración

1-11
HERRAMIENTAS ESPECIALES
Lámpara estroboscópica
YM-33277-A, 90890-03141 Esta herramienta es necesaria para
comprobar el reglaje del encendido.
Compresor de muelle de válvula
YM-4019, 90890-04019 Esta herramienta es necesaria para
extraer e instalar los conjuntos de
válvulas.
Herramienta de sujeción del em-
brague
YM-91042, 90890-04086 Esta herramienta se utiliza para su-
jetar el embrague mientras se ex-
trae o se instala la tuerca de
sujeción del resalte de embrague.
Extractor de guías de válvulas
Admisión 4.5 mm (0.18 in)
Escape 5.0 mm (0.20 in)
YM-4116, 90890-04116
YM-4097, 90890-04097 Esta herramienta es necesaria para
extraer e instalar las guías de válvu-
las.
Montador de guías de válvulas
Admisión 4.5 mm (0.18 in)
Escape 5.0 mm (0.20 in)
YM-4117, 90890-04117
YM-4098, 90890-04098 Esta herramienta es necesaria para
instalar las guías de válvulas.
Rectificador de guías de válvulas
Admisión 4.5 mm (0.18 in)
Escape 5.0 mm (0.20 in)
YM-4118, 90890-04118
YM-4099, 90890-04099 Esta herramienta es necesaria para
rectificar las guías de válvula nue-
vas.
Extractor de rotor
YM-4142, 90890-04142 Esta herramienta se utiliza para ex-
traer la magneto del volante.
Nombre de la herramienta/Referen-
cia Cómo se utiliza Ilustración

1-12
HERRAMIENTAS ESPECIALES
Herramienta de separación del
cárter
YU-A9642
90890-04152Esta herramienta se utiliza para ex-
traer el cigüeñal del cárter.
Comprobador de bujías dinámico
YM-34487
Comprobador de encendido
90890-06754 Este instrumento es necesario para
comprobar los componentes del
sistema de encendido.
Juego de comprobación de vacío/
presión en la bomba
YB-35956-A, 90890-06756 Esta herramienta se usa para com-
probar el sistema de inducción de
aire.
Tacómetro digital
YU-39951-B, 90890-06760 Esta herramienta permite compro-
bar las revoluciones del motor.
YAMAHA Bond Nº1215 (Three-
Bond
® Nº1215)
90890-85505 Este sellador (Bond) se utiliza para
las superficies de contacto del
cárter, etc.
Nombre de la herramienta/Referen-
cia Cómo se utiliza Ilustración

1-13
FUNCIONES DE LOS MANDOS
FUNCIONES DE LOS
MANDOS
INTERRUPTOR PRINCIPAL
Las funciones de las diferentes posi-
ciones del interruptor son las si-
guientes:
ON:
El motor solo se puede poner en mar-
cha en esta posición.
OFF:
Todos los circuitos eléctricos
desconectados.
Luz indicadora del interruptor prin-
cipal
El interruptor principal "1" está provis-
to de una luz indicadora "2" para no
olvidar desconectarlo. Dicha luz fun-
ciona del modo siguiente.
• Se ilumina cuando se sitúa el inter-ruptor principal en "ON".
• Se apaga cuando el régimen del motor aumenta después del ar-
ranque.
• Se vuelve a encender cuando se para el motor.
Si la luz indicadora no se ilumina
cuando se sitúa el interruptor princi-
pal en "ON" significa que la tensión
de la batería está baja. Recargue la
batería.
INTERRUPTOR DE PARO DEL
MOTOR
El interruptor de paro del motor "1" se
encuentra en el lado izquierdo del
manillar. Mantenga pulsando el inter-
ruptor de paro del motor hasta que
este se pare.
INTERRUPTOR DE ARRANQUE
El interruptor de arranque "1" se en-
cuentra en el lado derecho del manil-
lar. Pulse este interruptor para poner
en marcha el motor con el motor de
arranque. MANETA DE EMBRAGUE
La maneta de embrague "1" se en-
cuentra en el lado izquierdo del ma-
nillar; desacopla o acopla el
embrague. Tire de la maneta de em-
brague hacia el manillar para desaco-
plar el embrague y suéltela para
acoplarlo. Se debe tirar de la maneta
de forma rápida y soltarla lentamente
para iniciar la marcha con suavidad.
PEDAL DE CAMBIO
Las relaciones del cambio de en-
granaje constante de 5 velocidades
están escalonadas de forma óptima.
Se puede cambiar de velocidad con
el pedal "1" situado en el lado izquier-
do del motor.
PEDAL DE ARRANQUE
Gire el pedal de arranque "1" para
separarlo del motor. Baje ligeramente
el pedal con el pie hasta que los en-
granajes se acoplen y luego píselo
suavemente y con fuerza para arran-
car el motor. Este modelo está pro-
visto de un pedal de arranque
primario para que el motor se pueda
arrancar con cualquier marcha pues-
ta si el embrague está desacoplado.
No obstante, en el uso normal ponga
punto muerto antes de accionar el ar-
ranque. PUÑO DEL ACELERADOR
El puño del acelerador "1" se encuen-
tra en el lado derecho del manillar;
acelera o desacelera el motor. Para
acelerar gire el puño hacia usted;
para desacelerar gírelo en sentido
contrario.
MANETA DE FRENO DELANTERO
La maneta de freno delantero "1" se
encuentra en el lado derecho del ma-
nillar. Tire de ella hacia el manillar
para accionar el freno delantero.
PEDAL DE FRENO TRASERO
El pedal de freno trasero "1" se en-
cuentra en el lado derecho de la
máquina. Pise el pedal para accionar
el freno trasero.
LLAVE DE PASO DEL
COMBUSTIBLE
La llave de paso suministra combus-
tible del depósito al carburador y
además filtra el combustible. La llave
de paso del combustible tiene tres
posiciones:
OFF:
Con la llave de paso en esta posición
el combustible no circula. Sitúe siem-
pre la llave de paso en esta posición
cuando el motor esté parado.
ON:
Con la llave de paso en esta posición
el combustible pasa al carburador. La
conducción normal se realiza con la
llave de paso en esta posición.

1-14
FUNCIONES DE LOS MANDOS
RES:
Con la llave de paso en esta posición
el combustible pasa al carburador
desde la zona de reserva del depósi-
to cuando se ha agotado el suminis-
tro principal. Se puede conducir con
toda normalidad con la llave de paso
en esta posición, pero se recomienda
repostar lo antes posible.
MANDO DE ARRANQUE EN FRÍO
Cuando está frío, el motor necesita
una mezcla de aire y combustible
más rica para arrancar. Un circuito de
arranque aparte y controlado por el
mando de arranque en frío "1" es el
que suministra esta mezcla. Tire del
mando de arranque en frío para abrir
el circuito. Cuando el motor se haya
calentado empuje el mando para cer-
rar el circuito.
MANDO DE ARRANQUE EN
CALIENTE
El mando de arranque en caliente "1"
se utiliza para arrancar cuando el mo-
tor está caliente. Utilice el mando de
arranque en caliente cuando ar-
ranque de nuevo el motor inmediata-
mente después de haberlo parado (el
motor todavía está caliente). Tirando
del mando de arranque en caliente se
inyecta aire secundario para empo-
brecer temporalmente la mezcla de
aire y combustible, con lo que el mo-
tor arrancará más fácilmente.CABALLETE LATERAL
Este caballete lateral "1" se utiliza
para apoyar la máquina, y solo ella,
cuando está estacionada o durante
su transporte.
• No aplique nunca una fuerza adi-
cional al caballete lateral.
• Suba el caballete lateral antes de iniciar la marcha.

1-15

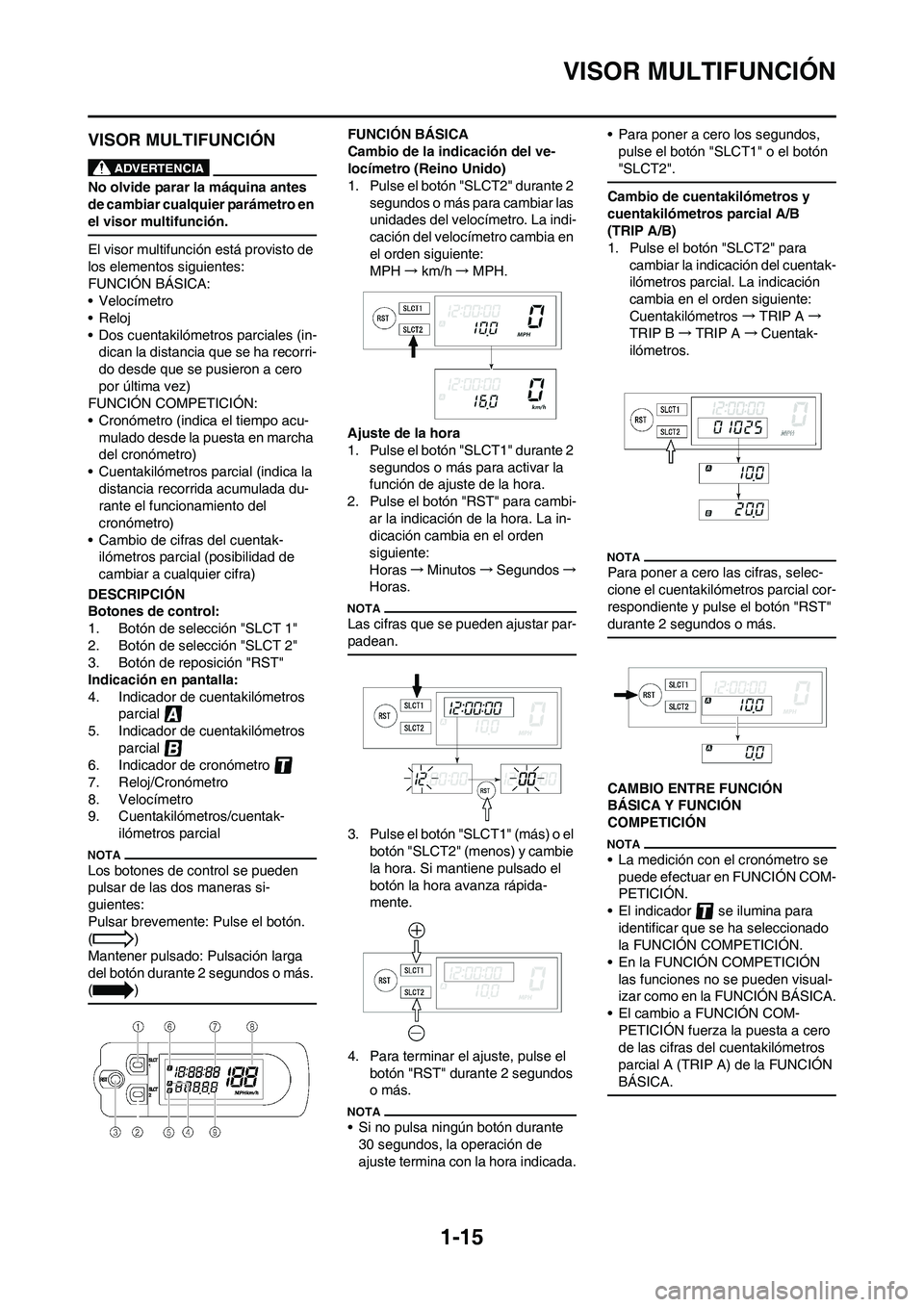

VISOR MULTIFUNCIÓN
VISOR MULTIFUNCIÓN
No olvide parar la máquina antes
de cambiar cualquier parámetro en
el visor multifunción.
El visor multifunción está provisto de
los elementos siguientes:
FUNCIÓN BÁSICA:
• Velocímetro
• Reloj
• Dos cuentakilómetros parciales (in-dican la distancia que se ha recorri-
do desde que se pusieron a cero
por última vez)
FUNCIÓN COMPETICIÓN:
• Cronómetro (indica el tiempo acu- mulado desde la puesta en marcha
del cronómetro)
• Cuentakilómetros parcial (indica la distancia recorrida acumulada du-
rante el funcionamiento del
cronómetro)
• Cambio de cifras del cuentak- ilómetros parcial (posibilidad de
cambiar a cualquier cifra)
DESCRIPCIÓN
Botones de control:
1. Botón de selección "SLCT 1"
2. Botón de selección "SLCT 2"
3. Botón de reposición "RST"
Indicación en pantalla:
4. Indicador de cuentakilómetros parcial
5. Indicador de cuentakilómetros
parcial
6. Indicador de cronómetro
7. Reloj/Cronómetro
8. Velocímetro
9. Cuentakilómetros/cuentak- ilómetros parcial
Los botones de control se pueden
pulsar de las dos maneras si-
guientes:
Pulsar brevemente: Pulse el botón.
()
Mantener pulsado: Pulsación larga
del botón durante 2 segundos o más.
()
FUNCIÓN BÁSICA
Cambio de la indicación del ve-
locímetro (Reino Unido)
1. Pulse el botón "SLCT2" durante 2
segundos o más para cambiar las
unidades del velocímetro. La indi-
cación del velocí metro cambia en
el orden siguiente:
MPH →km/h →MPH.
Ajuste de la hora
1. Pulse el botón "SLCT1" durante 2 segundos o más para activar la
función de ajuste de la hora.
2. Pulse el botón "RST" para cambi- ar la indicación de la hora. La in-
dicación cambia en el orden
siguiente:
Horas →Minutos →Segundos →
Horas.
Las cifras que se pueden ajustar par-
padean.
3. Pulse el botón "SLCT1" (más) o el botón "SLCT2" (menos) y cambie
la hora. Si mantiene pulsado el
botón la hora avanza rápida-
mente.
4. Para terminar el ajuste, pulse el botón "RST" durante 2 segundos
o más.
• Si no pulsa ningún botón durante 30 segundos, la operación de
ajuste termina con la hora indicada. • Para poner a cero los segundos,
pulse el botón "SLCT1" o el botón
"SLCT2".
Cambio de cuentakilómetros y
cuentakilómetros parcial A/B
(TRIP A/B)
1. Pulse el botón "SLCT2" para cambiar la indica ción del cuentak-
ilómetros parcial. La indicación
cambia en el orden siguiente:
Cuentakilómetros →TRIP A →
TRIP B →TRIP A →Cuentak-
ilómetros.
Para poner a cero las cifras, selec-
cione el cuentakilómetros parcial cor-
respondiente y pulse el botón "RST"
durante 2 segundos o más.
CAMBIO ENTRE FUNCIÓN
BÁSICA Y FUNCIÓN
COMPETICIÓN
• La medición con el cronómetro se puede efectuar en FUNCIÓN COM-
PETICIÓN.
• El indicador se ilumina para
identificar que se ha seleccionado
la FUNCIÓN COMPETICIÓN.
• En la FUNCIÓN COMPETICIÓN
las funciones no se pueden visual-
izar como en la FUNCIÓN BÁSICA.
• El cambio a FUNCIÓN COM-
PETICIÓN fuerza la puesta a cero
de las cifras del cuentakilómetros
parcial A (TRIP A) de la FUNCIÓN
BÁSICA.

1-16

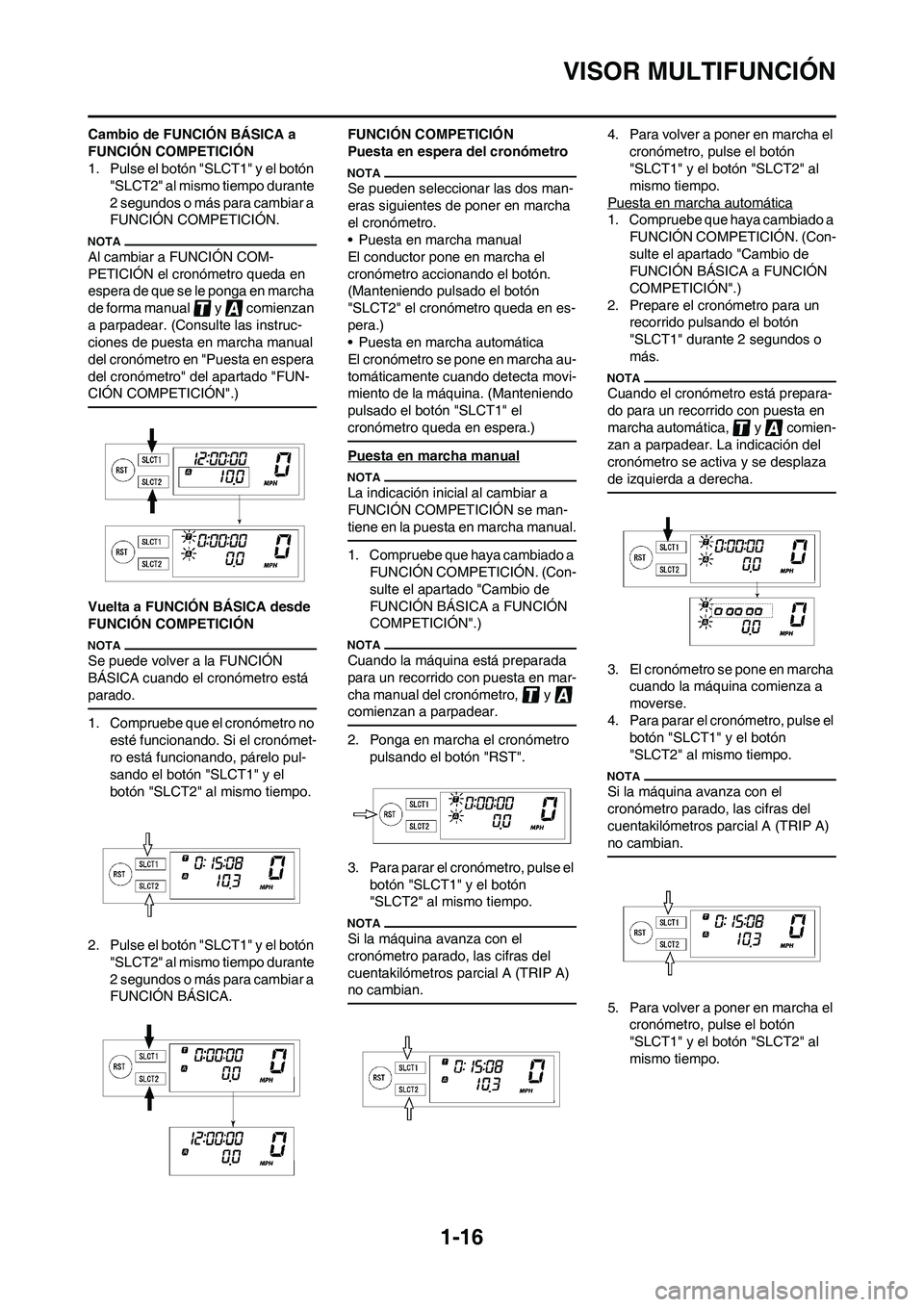

VISOR MULTIFUNCIÓN
Cambio de FUNCIÓN BÁSICA a
FUNCIÓN COMPETICIÓN
1. Pulse el botón "SLCT1" y el botón "SLCT2" al mismo tiempo durante
2 segundos o más para cambiar a
FUNCIÓN COMPETICIÓN.
Al cambiar a FUNCIÓN COM-
PETICIÓN el cronómetro queda en
espera de que se le ponga en marcha
de forma manual y comienzan
a parpadear. (Consulte las instruc-
ciones de puesta en marcha manual
del cronómetro en "Puesta en espera
del cronómetro" del apartado "FUN-
CIÓN COMPETICIÓN".)
Vuelta a FUNCIÓN BÁSICA desde
FUNCIÓN COMPETICIÓN
Se puede volver a la FUNCIÓN
BÁSICA cuando el cronómetro está
parado.
1. Compruebe que el cronómetro no
esté funcionando. Si el cronómet-
ro está funcionando, párelo pul-
sando el botón "SLCT1" y el
botón "SLCT2" al mismo tiempo.
2. Pulse el botón "SLCT1" y el botón "SLCT2" al mismo tiempo durante
2 segundos o más para cambiar a
FUNCIÓN BÁSICA. FUNCIÓN COMPETICIÓN
Puesta en espera del cronómetro
Se pueden seleccionar las dos man-
eras siguientes de poner en marcha
el cronómetro.
• Puesta en marcha manual
El conductor pone en marcha el
cronómetro accionando el botón.
(Manteniendo pulsado el botón
"SLCT2" el cronómetro queda en es-
pera.)
• Puesta en marcha automática
El cronómetro se pone en marcha au-
tomáticamente cua
ndo detecta movi-
miento de la máquina. (Manteniendo
pulsado el botón "SLCT1" el
cronómetro queda en espera.)
Puesta en marcha manual
La indicación inicial al cambiar a
FUNCIÓN COMPET ICIÓN se man-
tiene en la puesta en marcha manual.
1. Compruebe que haya cambiado a FUNCIÓN COMPETICIÓN. (Con-
sulte el apartado "Cambio de
FUNCIÓN BÁSICA a FUNCIÓN
COMPETICIÓN".)
Cuando la máquina está preparada
para un recorrido con puesta en mar-
cha manual del cronómetro, y
comienzan a parpadear.
2. Ponga en marcha el cronómetro pulsando el botón "RST".
3. Para parar el cronómetro, pulse el botón "SLCT1" y el botón
"SLCT2" al mismo tiempo.
Si la máquina avanza con el
cronómetro parado, las cifras del
cuentakilómetros parcial A (TRIP A)
no cambian.
4. Para volver a poner en marcha el cronómetro, pulse el botón
"SLCT1" y el botón "SLCT2" al
mismo tiempo.
Puesta en marcha automática
1. Compruebe que haya cambiado a FUNCIÓN COMPETICIÓN. (Con-
sulte el apartado "Cambio de
FUNCIÓN BÁSICA a FUNCIÓN
COMPETICIÓN".)
2. Prepare el cronómetro para un recorrido pulsando el botón
"SLCT1" durante 2 segundos o
más.
Cuando el cronómetro está prepara-
do para un recorrido con puesta en
marcha automática, y comien-
zan a parpadear. La indicación del
cronómetro se activa y se desplaza
de izquierda a derecha.
3. El cronómetro se pone en marcha cuando la máquina comienza a
moverse.
4. Para parar el cronómetro, pulse el botón "SLCT1" y el botón
"SLCT2" al mismo tiempo.
Si la máquina avanza con el
cronómetro parado, las cifras del
cuentakilómetros parcial A (TRIP A)
no cambian.
5. Para volver a poner en marcha el cronómetro, pulse el botón
"SLCT1" y el botón "SLCT2" al
mismo tiempo.
