FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU44363
Tampa do depósito de combustí-
vel Remoção da tampa do depósito de com-
bustível
1. Introduza a chave na fechadura e
rode-a no sentido contrário ao dos
ponteiros do relógio conforme ilustra-
do.
2. Rode a tampa do depósito de combus-
tível no sentido contrário ao dos pon-
teiros do relógio e retire-a.Instalação da tampa do depósito de
combustível
1. Introduza a tampa do depósito de
combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e, depois, rode a tampa no
sentido dos ponteiros do relógio.
2. Rode a chave no sentido dos pontei-
ros do relógio e depois retire-a.
NOTAA tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AV I S O
PWA10121
Certifique-se de que a tampa do depósi-
to de combustível está devidamente fe-
chada e bloqueada antes de conduzir o
veículo. As fugas de combustível consti-
tuem um perigo de incêndio.
1. Chave
2. Tampa do depósito de combustível
1
2
1. Chave
2. Tampa do depósito de combustível
1
2
U32DP4P0.book Page 11 Monday, December 14, 2009 2:09 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
PAU13221
Combustível Verifique se há gasolina suficiente no depó-
sito.
AV I S O
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]
4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AV I S O
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU13390
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
1. Nível de combustível máximo
2. Tubo de enchimento de depósito de combus-
tível
2
1
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO COM ÍNDICE DE OCTANO SU-
PERIOR AO NORMAL
Capacidade do depósito de com-
bustível:
7.6 L (2.01 US gal, 1.67 Imp.gal)
Quantidade de combustível de re-
serva (quando a luz de advertência
do nível de combustível se acende):
2.1 L (0.55 US gal, 0.46 Imp.gal)
U32DP4P0.book Page 12 Monday, December 14, 2009 2:09 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
de 95 ou superior. Se ouvir um som de ba-
timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
PAU13433
Conversor catalítico Este modelo está equipado com um con-
versor catalítico no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;


estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;


certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;


não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
U32DP4P0.book Page 13 Monday, December 14, 2009 2:09 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3

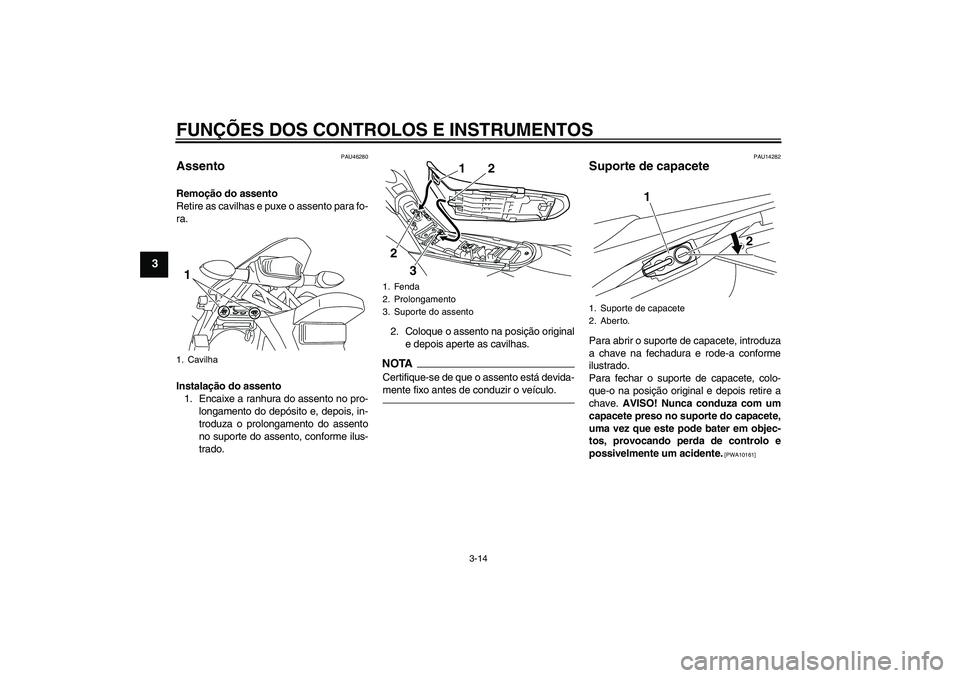

PAU46280
Assento Remoção do assento
Retire as cavilhas e puxe o assento para fo-
ra.
Instalação do assento
1. Encaixe a ranhura do assento no pro-
longamento do depósito e, depois, in-
troduza o prolongamento do assento
no suporte do assento, conforme ilus-
trado.2. Coloque o assento na posição original
e depois aperte as cavilhas.
NOTACertifique-se de que o assento está devida-
mente fixo antes de conduzir o veículo.
PAU14282
Suporte de capacete Para abrir o suporte de capacete, introduza
a chave na fechadura e rode-a conforme
ilustrado.
Para fechar o suporte de capacete, colo-
que-o na posição original e depois retire a
chave. AVISO! Nunca conduza com um
capacete preso no suporte do capacete,
uma vez que este pode bater em objec-
tos, provocando perda de controlo e
possivelmente um acidente.
[PWA10161]
1. Cavilha1
1. Fenda
2. Prolongamento
3. Suporte do assento
2
3
2
1
1. Suporte de capacete
2. Aberto.
1
2
U32DP4P0.book Page 14 Monday, December 14, 2009 2:09 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PAU45202
Ajuste da forquilha dianteira
AV I S O
PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade de
manobra e perda de estabilidade.A forquilha dianteira está equipada com pa-
rafusos ajustadores da força amortecedora
de recuo e com parafusos ajustadores da
força amortecedora de compressão.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direcção (b).Força amortecedora de compressão
1. Puxe a tampa de borracha da perna
da forquilha dianteira para a remover.2. Para aumentar a força amortecedora
de compressão e assim tornar o amor-
tecimento de compressão mais duro,
rode o parafuso ajustador em cada
perna da forquilha na direcção (a).
Para reduzir a força amortecedora de
compressão e assim tornar o amorte-
cimento de compressão mais mole,
rode o parafuso ajustador em cada
perna da forquilha na direcção (b).
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
17 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen-
te rodado na direcção (a)
1
(b)
(a)
1. Tampa de borracha1
U32DP4P0.book Page 15 Monday, December 14, 2009 2:09 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
3. Instale a tampa de borracha.NOTAEmbora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
PAU14792
Vazamento da forquilha dianteira
AV I S O
PWA10200
Efectue sempre o vazamento de ambas
as pernas da forquilha dianteira, caso
contrário poderá resultar numa fraca ca-
pacidade de manobra e perda de estabi-
lidade.Se o veículo for utilizado em condições ex-
tremamente duras, a temperatura do ar e a
pressão aumentarão na forquilha dianteira.
Assim, a pré-carga da mola aumentará e a
suspensão dianteira ficará mais rígida. Se
isto acorrer, efectue o vazamento da forqui-
lha dianteira da forma que se segue.
1. Levante a roda da frente, colocando
um suporte adequado por baixo do
motor.NOTADurante o vazamento da forquilha dianteira,
o veículo não deve ter qualquer peso na
parte dianteira.2. Remova os parafusos de sangrar e
permita o vazamento de todo o ar de
cada uma das pernas da forquilha.
1. Parafuso ajustador da força amortecedora
de compressãoPonto de afinação do amortecimen-
to de compressão:
Mínimo (suave):
19 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen-
te rodado na direcção (a) 1(a) (b)
U32DP4P0.book Page 16 Monday, December 14, 2009 2:09 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
3. Instale os parafusos de sangrar.
PAU45263
Ajuste do amortecedor Este amortecedor está equipado com um
anel ajustador de pré-carga da mola, um
botão ajustador da força amortecedora de
recuo e um parafuso ajustador da força
amortecedora de compressão.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
O ajuste da pré-carga da mola deve ser
efectuado por um concessionário Yamaha,
uma vez que este serviço requer ferramen-
tas especiais e capacidades técnicas. Os
ajustes específicos estão indicados a se-
guir.
O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto mais
pequena é a distância A, maior é a pré-car-
ga da mola; quanto maior é a distância A,
menor é a pré-carga da mola.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direcção (a). Para reduzir a força amortece-
dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direcção (b).
1. Parafuso de sangrar
1
1. Distância A
Pré-carga da mola:
Mínimo (suave):
Distância A = 216.0 mm (8.50 in)
Normal:
Distância A = 211.5 mm (8.33 in)
Máximo (dura):
Distância A = 206.0 mm (8.11 in)
1
U32DP4P0.book Page 17 Monday, December 14, 2009 2:09 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador na direcção (a). Para reduzir a
força amortecedora de compressão e as-sim tornar o amortecimento de compressão
mais mole, rode o parafuso ajustador na di-
recção (b).
NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de estali-
dos ou de voltas de cada mecanismo
ajustador da força de amortecimento. Esteintervalo de ajuste pode não corresponder
exactamente às especificações indicadas
devido a pequenas diferenças no processo
de fabrico.
AV I S O
PWA10221
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.

Não mexa nem tente abrir o cilin-
dro.


Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.


Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.


Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionário
Yamaha para qualquer serviço.
1. Botão ajustador da força amortecedora de
recuoPonto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
25 estalido(s) na direcção (b)*
Normal:
12 estalido(s) na direcção (b)*
Máximo (dura):
3 estalido(s) na direcção (b)*
* Com o botão ajustador totalmente
rodado na direcção (a)
(a) (b) 1
1. Parafuso ajustador da força amortecedora
de compressãoPonto de afinação do amortecimen-
to de compressão:
Mínimo (suave):
12 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmen-
te rodado na direcção (a)
1 (a)
(b)
U32DP4P0.book Page 18 Monday, December 14, 2009 2:09 PM
