2010 YAMAHA WR 250R Manual de utilização (in Portuguese)

DIC183
WR250R
MANUAL DO UTILIZADOR
32D-F8199-P4
Leia atentamente este manual antes de utilizar este
veículo.

PAU46090
Leia atentamente este manual antes de utilizar este veículo. Se o veículo for vendido, este manual deve acompanhá-lo.
U32DP4P0.book Page 1 Monday, December 14, 2009 2:09 PM

INTRODUÇÃO
PAU10102
Bem-vindo ao mundo do motociclismo da Yamaha!
Como proprietário da WR250R, está a beneficiar da vasta experiência da Yamaha e da mais recente tecnologia relativa a design e fabrico
de produtos de alta qualidade, as quais concederam à Yamaha uma reputação de fiabilidade.
Por favor leia atentamente este manual para que possa desfrutar de todas as vantagens da sua WR250R. O Manual do Utilizador não só
lhe dá instruções relativas ao funcionamento, inspecção e manutenção do seu motociclo, como também lhe indica como se proteger a si
próprio e aos outros de problemas e ferimentos.
Além disso, as diversas sugestões apresentadas neste manual, ajudá-lo-ão a manter o seu motociclo nas melhores condições possíveis.
Caso tenha quaisquer outras questões, não hesite em contactar o seu concessionário Yamaha.
A equipa da Yamaha deseja-lhe muitas viagens seguras e agradáveis. Por isso, nunca se esqueça de que a segurança é o factor mais
importante!
A Yamaha procura continuamente desenvolver o design e a qualidade do produto. Consequentemente, embora este manual contenha
as informações mais actuais disponíveis sobre o produto na altura da impressão, poderão existir ligeiras discrepâncias entre o seu moto-
ciclo e este manual. Se tiver qualquer questão sobre este manual, consulte um concessionário Yamaha.
AV I S O
PWA10031
Por favor leia este manual cuidadosamente e na totalidade antes de utilizar este motociclo.
U32DP4P0.book Page 1 Monday, December 14, 2009 2:09 PM

INFORMAÇÕES IMPORTANTES DO MANUAL
PAU10132
As informações particularmente importantes são distinguidas neste manual pelas notas seguintes:
Este é o símbolo de alerta de segurança. É usado para alertá-lo para potenciais perigos de
ferimentos. Respeite todas as mensagens de segurança assinaladas com este símbolo para
evitar possíveis ferimentos ou morte.
Um AVISO indica uma situação perigosa que, se não for evitada, pode resultar em morte ou
ferimentos graves.
Uma PRECAUÇÃO indica precauções especiais que devem ser adoptadas para evitar danos
no veículo ou outros danos materiais.
Uma NOTA fornece informações importantes para esclarecer ou simplificar os procedimentos.
AV I S O
PRECAUÇÃONOTA
U32DP4P0.book Page 1 Monday, December 14, 2009 2:09 PM

INFORMAÇÕES IMPORTANTES DO MANUAL
PAU36390
WR250R
MANUAL DO UTILIZADOR
©2009 pela Yamaha Motor Co., Ltd.
1ª edição, dezembro 2009
Reservados todos os direitos.
Qualquer reimpressão ou utilização não au-
torizada
sem o consentimento escrito da
Yamaha Motor Co., Ltd.
estão expressamente proibidas.
Impresso na Holanda.
U32DP4P0.book Page 2 Monday, December 14, 2009 2:09 PM

ÍNDICEINFORMAÇÕES RELATIVAS À
SEGURANÇA ....................................1-1
DESCRIÇÃO .....................................2-1
Vista esquerda.................................2-1
Vista direita ......................................2-2
Controlos e instrumentos.................2-3
FUNÇÕES DOS CONTROLOS E
INSTRUMENTOS...............................3-1
Interruptor principal/bloqueio da
direcção .......................................3-1
Indicadores luminosos e luzes de
advertência ..................................3-2
Visor multifuncional ........................3-3
Interruptores do guiador .................3-8
Alavanca da embraiagem ...............3-9
Pedal de mudança de
velocidades ...............................3-10
Alavanca do travão .......................3-10
Pedal do travão ............................3-10
Tampa do depósito de
combustível ...............................3-11
Combustível ..................................3-12
Conversor catalítico ......................3-13
Assento .........................................3-14
Suporte de capacete ....................3-14
Ajuste da forquilha dianteira .........3-15
Vazamento da forquilha
dianteira ....................................3-16
Ajuste do amortecedor .................3-17Sistema EXUP ............................. 3-19
Descanso lateral .......................... 3-19
Sistema de corte do circuito de
ignição ...................................... 3-20
PARA SUA SEGURANÇA –
VERIFICAÇÕES PRÉVIAS À
UTILIZAÇÃO...................................... 4-1
UTILIZAÇÃO E QUESTÕES
IMPORTANTES RELATIVAS À
CONDUÇÃO...................................... 5-1
Colocação do motor em
funcionamento ............................ 5-1
Mudança de velocidades ............... 5-2
Sugestões para a redução do
consumo de combustível ............ 5-3
Rodagem do motor ........................ 5-3
Estacionamento ............................. 5-4
MANUTENÇÃO PERIÓDICA E
AJUSTES........................................... 6-1
Jogo de ferramentas do
proprietário .................................. 6-1
Tabela de manutenção periódica
para o sistema de controlo das
emissões ..................................... 6-3
Tabela de lubrificação e
manutenção geral ....................... 6-4
Remoção e instalação dos
painéis ........................................ 6-8Verificação da vela de ignição ..... 6-10
Óleo do motor e elemento do filtro
de óleo ...................................... 6-11

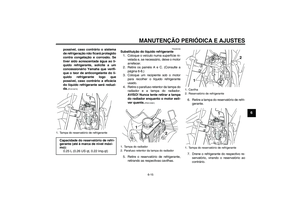

Refrigerante ................................. 6-14
Limpeza do elemento do filtro de
ar e do tubo de inspecção ........ 6-17
Ajuste da velocidade de ralenti do
motor ........................................ 6-19
Verificação da folga do cabo do
acelerador ................................ 6-19
Folga das válvulas ....................... 6-20
Pneus ........................................... 6-20
Rodas de raio .............................. 6-22
Ajuste da folga da alavanca da
embraiagem ............................. 6-22
Ajuste da folga da alavanca do
travão ....................................... 6-23
Verificação do pedal de mudança
de velocidades ......................... 6-24
Interruptores das luzes dos
travões ...................................... 6-24
Verificação das pastilhas dos
travões da frente e de trás ....... 6-25
Verificação do nível de líquido dos
travões ...................................... 6-26
Mudança do líquido dos
travões ...................................... 6-27
Folga da corrente de
transmissão .............................. 6-27
Limpeza e lubrificação da corrente
de transmissão ......................... 6-28U32DP4P0.book Page 1 Monday, December 14, 2009 2:09 PM

ÍNDICE
Verificação e lubrificação dos
cabos ........................................ 6-29
Verificação e lubrificação do
punho e do cabo do
acelerador ................................. 6-29
Verificação e lubrificação das
alavancas do travão e da
embraiagem .............................. 6-30
Verificação e lubrificação do
pedal do travão ......................... 6-30

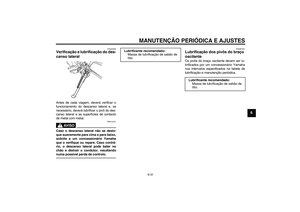

Verificação e lubrificação do
descanso lateral ........................ 6-31
Lubrificação dos pivôs do braço
oscilante .................................... 6-31

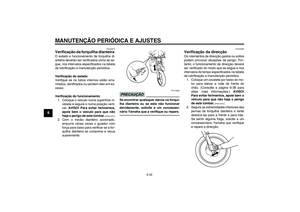

Verificação da forquilha
dianteira .................................... 6-32
Verificação da direcção ................ 6-32
Verificação dos rolamentos de
roda ........................................... 6-33
Bateria .......................................... 6-33

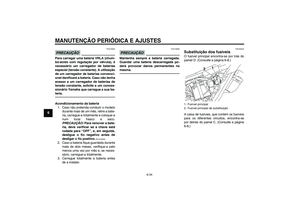

Substituição dos fusíveis .............. 6-34

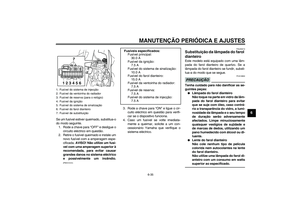

Substituição da lâmpada do farol
dianteiro .................................... 6-35

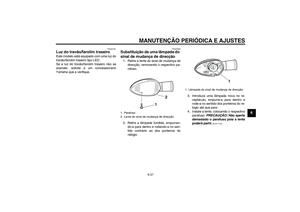

Luz do travão/farolim traseiro ....... 6-37
Substituição de uma lâmpada do
sinal de mudança de
direcção .................................... 6-37
Substituição da lâmpada da luz da
chapa de matrícula ................... 6-38
Substituição de uma lâmpada de
mínimos .................................... 6-38Suporte do motociclo ................... 6-39
Roda dianteira ............................. 6-39
Roda traseira ............................... 6-40
Detecção e resolução de
problemas ................................. 6-42
Tabelas de detecção e resolução
de problemas ............................ 6-43
CUIDADOS E ARRUMAÇÃO DO
MOTOCICLO..................................... 7-1
Cor mate cuidado .......................... 7-1
Cuidados ........................................ 7-1
Armazenagem ............................... 7-3
ESPECIFICAÇÕES .......................... 8-1
INFORMAÇÕES PARA O
CONSUMIDOR.................................. 9-1
Números de identificação .............. 9-1
U32DP4P0.book Page 2 Monday, December 14, 2009 2:09 PM

1-1
1
INFORMAÇÕES RELATIVAS À SEGURANÇA
PAU10313
Seja um Proprietário Responsável
Como proprietário do veículo, é responsá-
vel pela segurança e funcionamento correc-
to do seu motociclo.
Os motociclos são veículos de duas rodas.
A sua utilização e manuseamento seguros
dependem da adopção de técnicas de con-
dução adequadas, bem como da perícia do
condutor. Todos os condutores deverão ter
conhecimento dos seguintes requisitos an-
tes de conduzir este motociclo.
O condutor deverá:

obter instruções completas de uma
entidade competente sobre todos os
aspectos da utilização do motociclo;


observar os avisos e os requisitos de
manutenção apresentados neste Ma-
nual do utilizador;


obter formação qualificada sobre as
técnicas de condução correctas e se-
guras;


obter serviços técnicos profissionais,
conforme indicado neste Manual do
utilizador e/ou sempre que se torne
necessário devido a problemas mecâ-
nicos.Condução segura
Efectue as verificações prévias sempre que
utilizar o veículo para garantir que se en-
contra em perfeitas condições de funciona-
mento. Se o veículo não for inspeccionado
ou mantido em condições, há mais possibi-
lidades de ocorrer um acidente ou danos no
equipamento. Consulte a página 4-1 para
obter uma lista de verificações prévias à uti-
lização.


Este motociclo está concebido para
transportar o condutor e um passagei-
ro.


O facto dos automobilistas não detec-
tarem nem reconhecerem os motoci-
clos no trânsito é a principal causa dos
acidentes entre automóveis e motoci-
clos. Muitos acidentes são causados
por automobilistas que não vêem o
motociclo. É importante assegurar-se
que seja visto para reduzir as hipóte-
ses de ocorrência deste tipo de aci-
dente.
Por isso:
Use um casaco de cor viva.
Redobre a atenção ao aproximar-
se e ao passar por cruzamentos,
uma vez que estes são os locais
mais prováveis para a ocorrência
de acidentes com motociclos.Conduza onde os outros conduto-
res o possam ver. Evite conduzir no
ângulo morto de outro condutor.


Muitos acidentes envolvem conduto-
res inexperientes. De facto, muitos
condutores envolvidos em acidentes
nem sequer têm carta de condução de
motociclos actual.
É importante que esteja qualificado
para conduzir um motociclo e que
só o empreste a outros condutores
qualificados.
Conheça as suas capacidades e as
suas limitações. Não tentar exceder
as suas limitações é um factor que
pode ajudá-lo a evitar um acidente.
Recomendamos que pratique a
condução do seu motociclo em lo-
cais onde não haja trânsito, até que
esteja bem familiarizado com o
mesmo e com todos os seus meca-
nismos de controlo.


Muitos acidentes são causados por
um erro cometido pelo condutor do
motociclo. Um erro tipicamente come-
tido pelo condutor é fazer uma curva
U32DP4P0.book Page 1 Monday, December 14, 2009 2:09 PM
