2010 YAMAHA WR 125R Manuale duso (in Italian)

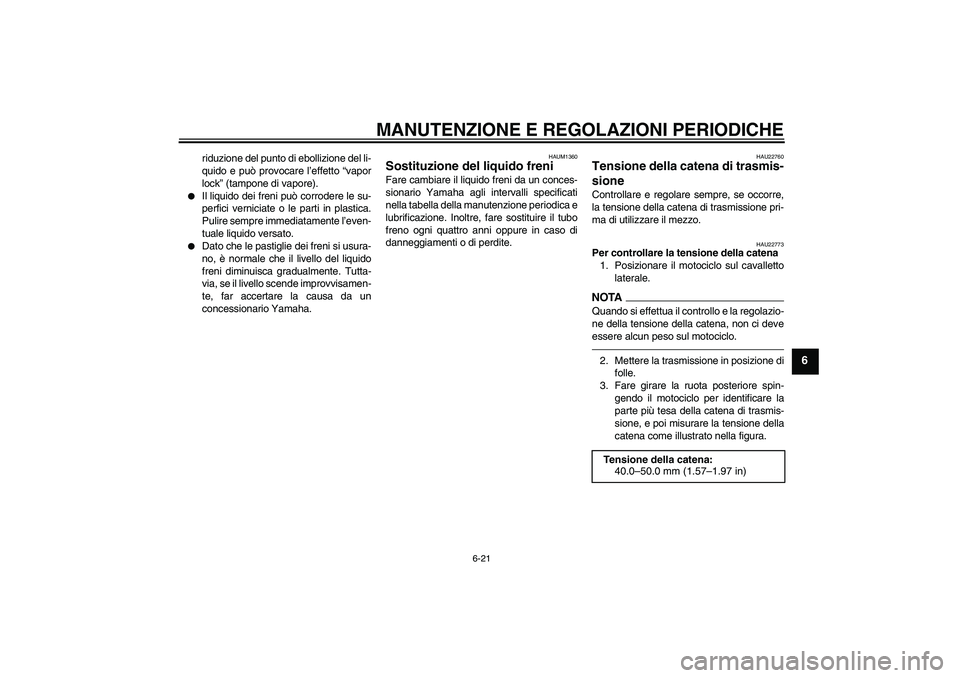

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
riduzione del punto di ebollizione del li-
quido e può provocare l’effetto “vapor
lock” (tampone di vapore).


Il liquido dei freni può corrodere le su-
perfici verniciate o le parti in plastica.
Pulire sempre immediatamente l’even-
tuale liquido versato.


Dato che le pastiglie dei freni si usura-
no, è normale che il livello del liquido
freni diminuisca gradualmente. Tutta-
via, se il livello scende improvvisamen-
te, far accertare la causa da un
concessionario Yamaha.
HAUM1360
Sostituzione del liquido freni Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Inoltre, fare sostituire il tubo
freno ogni quattro anni oppure in caso di
danneggiamenti o di perdite.
HAU22760
Tensione della catena di trasmis-
sione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22773
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.NOTAQuando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deve
essere alcun peso sul motociclo.2. Mettere la trasmissione in posizione di
folle.
3. Fare girare la ruota posteriore spin-
gendo il motociclo per identificare la
parte più tesa della catena di trasmis-
sione, e poi misurare la tensione della
catena come illustrato nella figura.
Tensione della catena:
40.0–50.0 mm (1.57–1.97 in)
U22BH1H0.book Page 21 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6

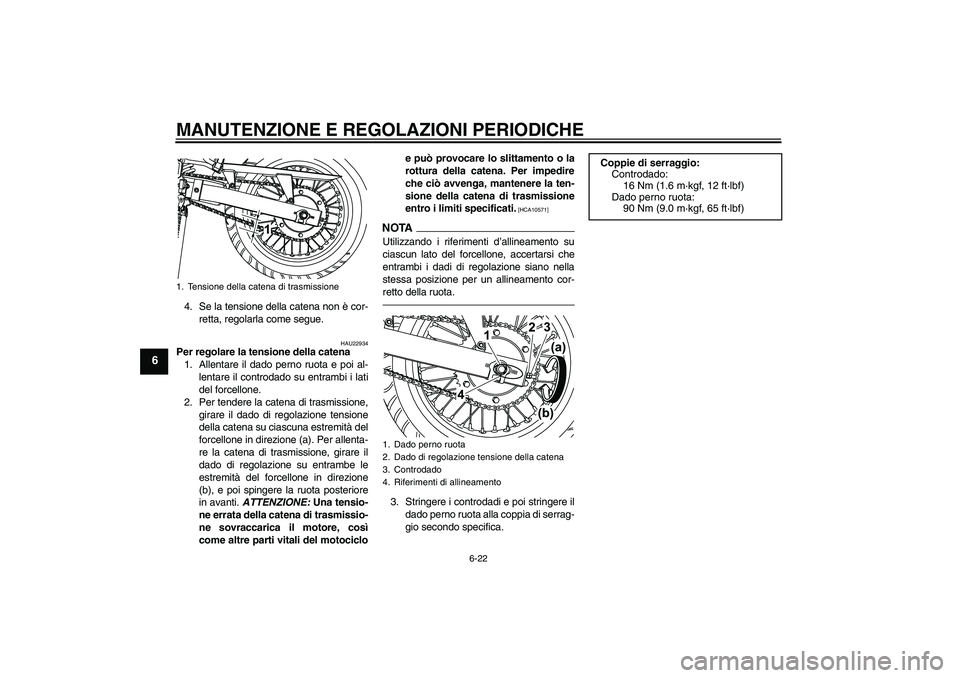

4. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU22934
Per regolare la tensione della catena
1. Allentare il dado perno ruota e poi al-
lentare il controdado su entrambi i lati
del forcellone.
2. Per tendere la catena di trasmissione,
girare il dado di regolazione tensione
della catena su ciascuna estremità del
forcellone in direzione (a). Per allenta-
re la catena di trasmissione, girare il
dado di regolazione su entrambe le
estremità del forcellone in direzione
(b), e poi spingere la ruota posteriore
in avanti. ATTENZIONE: Una tensio-
ne errata della catena di trasmissio-
ne sovraccarica il motore, così
come altre parti vitali del motocicloe può provocare lo slittamento o la
rottura della catena. Per impedire
che ciò avvenga, mantenere la ten-
sione della catena di trasmissione
entro i limiti specificati.
[HCA10571]
NOTA
Utilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i dadi di regolazione siano nella
stessa posizione per un allineamento cor-
retto della ruota.3. Stringere i controdadi e poi stringere il
dado perno ruota alla coppia di serrag-
gio secondo specifica.
1. Tensione della catena di trasmissione
1. Dado perno ruota
2. Dado di regolazione tensione della catena
3. Controdado
4. Riferimenti di allineamento
Coppie di serraggio:
Controdado:
16 Nm (1.6 m·kgf, 12 ft·lbf)
Dado perno ruota:
90 Nm (9.0 m·kgf, 65 ft·lbf)
U22BH1H0.book Page 22 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6

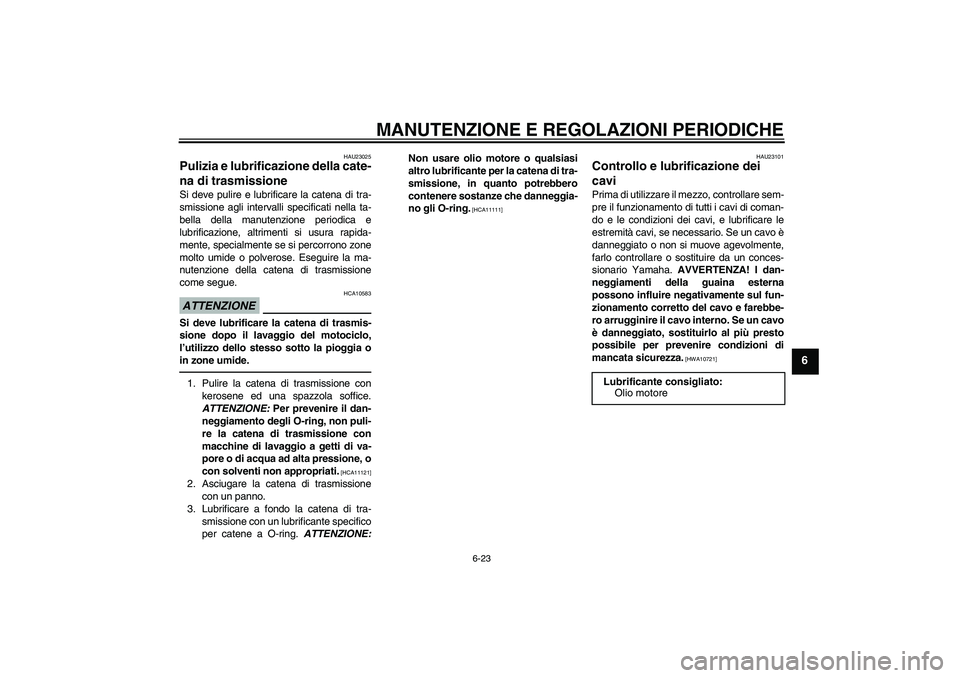

HAU23025
Pulizia e lubrificazione della cate-
na di trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10583
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia o
in zone umide.1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11121]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring. ATTENZIONE:Non usare olio motore o qualsiasi
altro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11111]HAU23101
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZA! I dan-
neggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se un cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10721]
Lubrificante consigliato:
Olio motore
U22BH1H0.book Page 23 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6

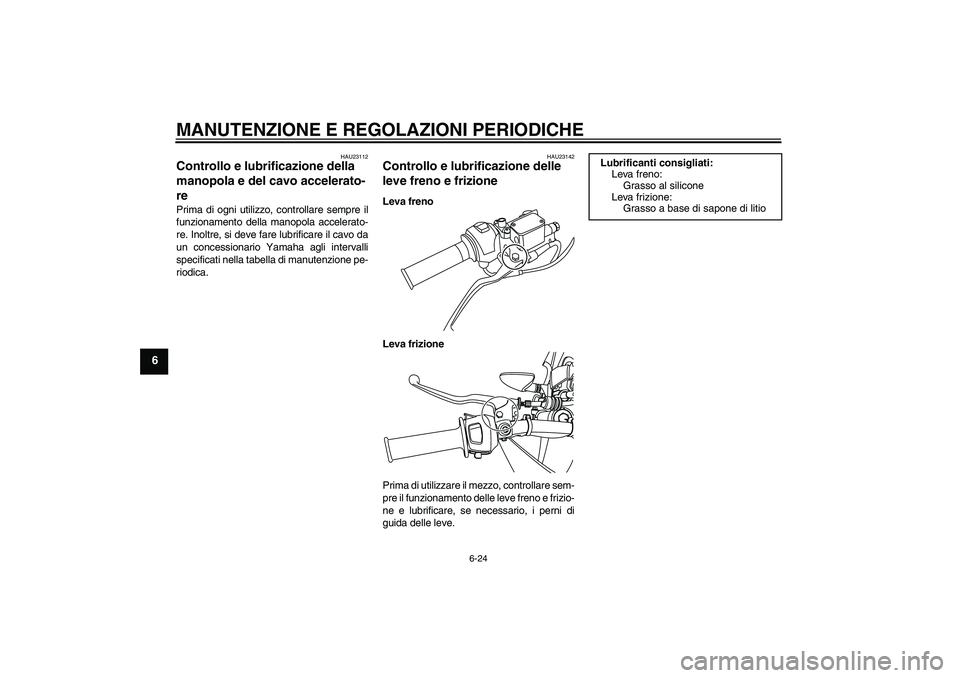

HAU23112
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
HAU23142
Controllo e lubrificazione delle
leve freno e frizione Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
Lubrificanti consigliati:
Leva freno:
Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
U22BH1H0.book Page 24 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6

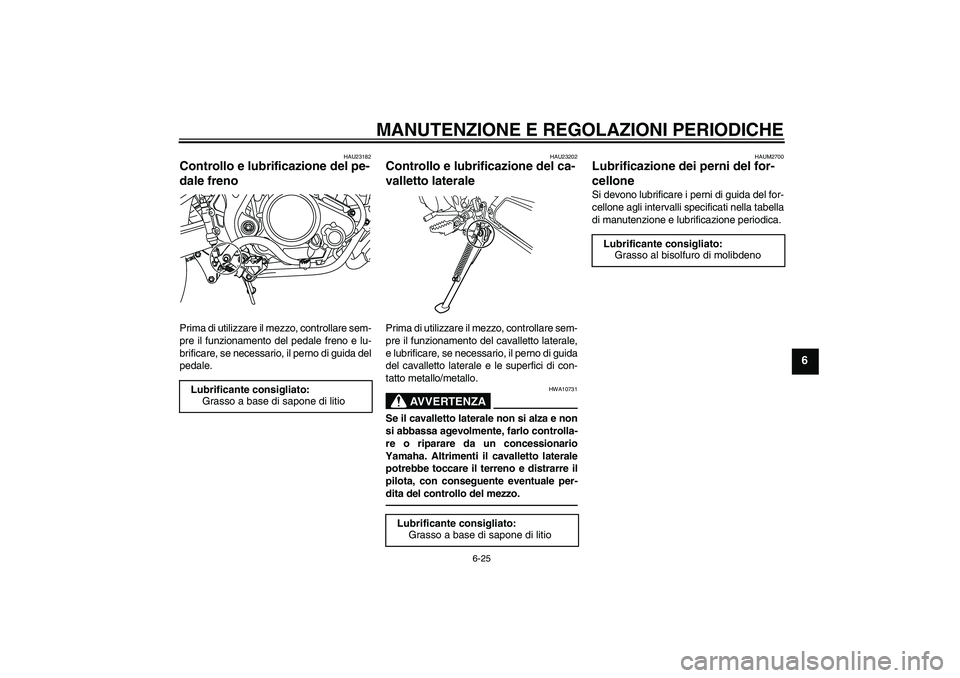

HAU23182
Controllo e lubrificazione del pe-
dale freno Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del pedale freno e lu-
brificare, se necessario, il perno di guida del
pedale.
HAU23202
Controllo e lubrificazione del ca-
valletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il perno di guida
del cavalletto laterale e le superfici di con-
tatto metallo/metallo.
AVVERTENZA
HWA10731
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
HAUM2700
Lubrificazione dei perni del for-
cellone Si devono lubrificare i perni di guida del for-
cellone agli intervalli specificati nella tabella
di manutenzione e lubrificazione periodica.
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso al bisolfuro di molibdeno
U22BH1H0.book Page 25 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6

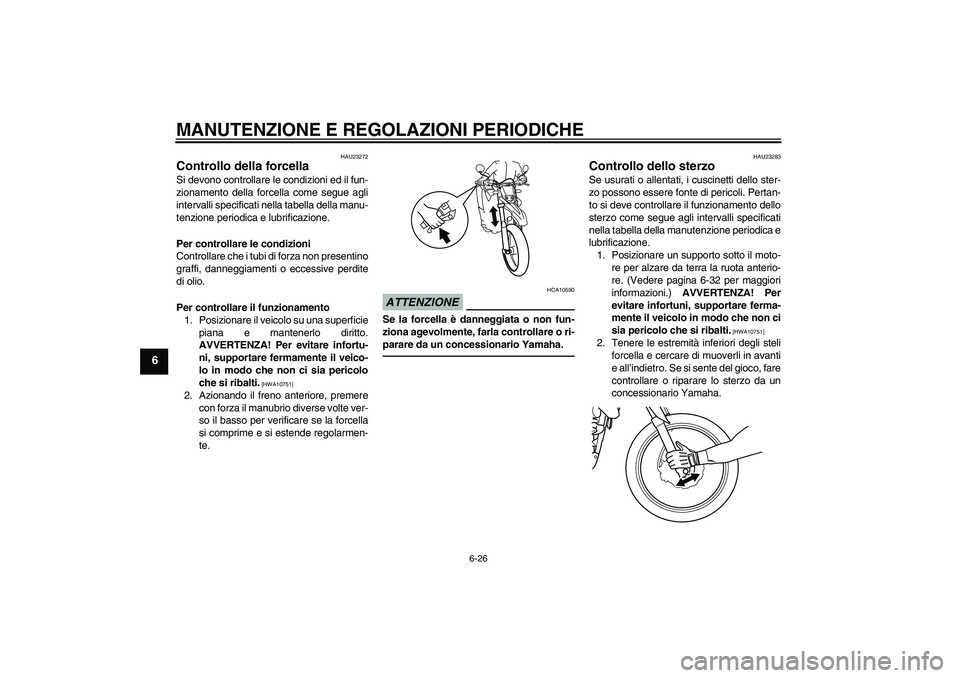

HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23283
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re. (Vedere pagina 6-32 per maggiori
informazioni.) AVVERTENZA! Per
evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci
sia pericolo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
U22BH1H0.book Page 26 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6

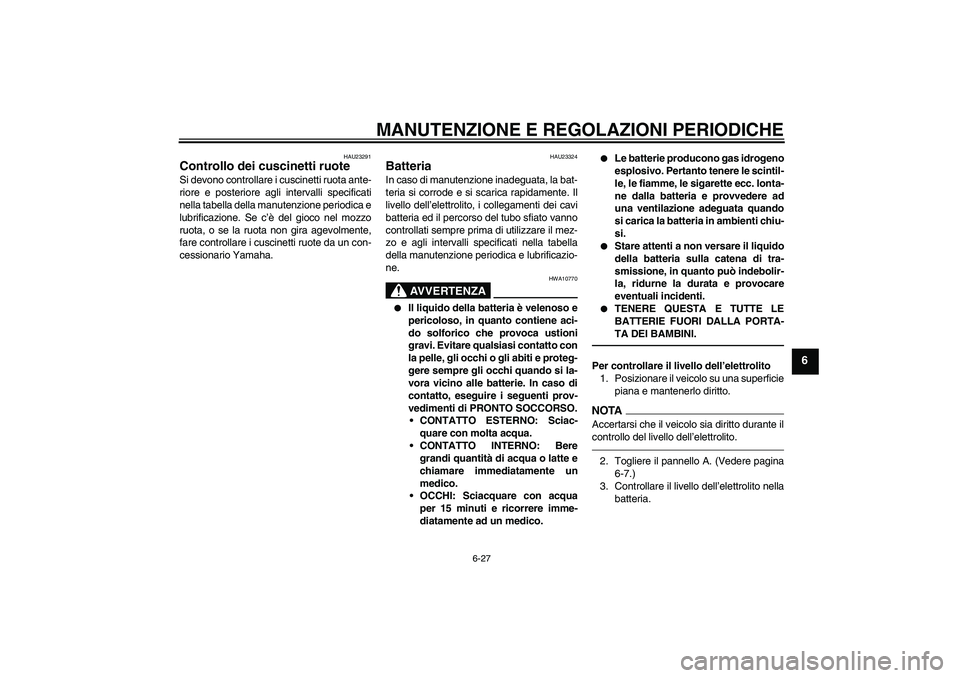

HAU23291
Controllo dei cuscinetti ruote Si devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU23324
Batteria In caso di manutenzione inadeguata, la bat-
teria si corrode e si scarica rapidamente. Il
livello dell’elettrolito, i collegamenti dei cavi
batteria ed il percorso del tubo sfiato vanno
controllati sempre prima di utilizzare il mez-
zo e agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
AVVERTENZA
HWA10770


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


Stare attenti a non versare il liquido
della batteria sulla catena di tra-
smissione, in quanto può indebolir-
la, ridurne la durata e provocare
eventuali incidenti.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per controllare il livello dell’elettrolito
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTAAccertarsi che il veicolo sia diritto durante il
controllo del livello dell’elettrolito.2. Togliere il pannello A. (Vedere pagina
6-7.)
3. Controllare il livello dell’elettrolito nella
batteria.
U22BH1H0.book Page 27 Tuesday, September 15, 2009 4:40 PM

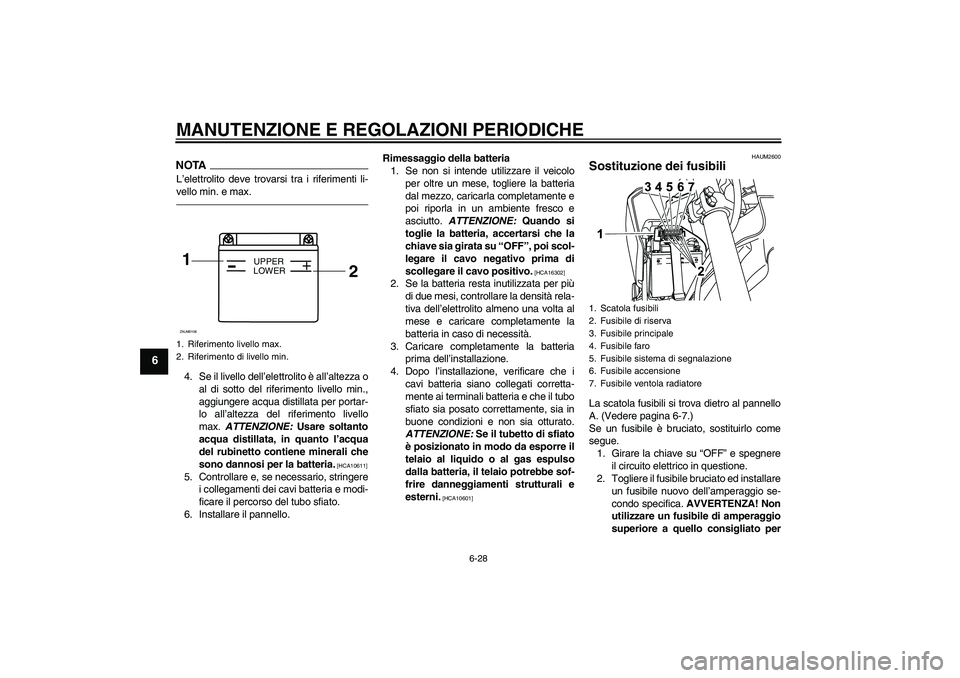

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
NOTAL’elettrolito deve trovarsi tra i riferimenti li-
vello min. e max.4. Se il livello dell’elettrolito è all’altezza o
al di sotto del riferimento livello min.,
aggiungere acqua distillata per portar-
lo all’altezza del riferimento livello
max. ATTENZIONE: Usare soltanto
acqua distillata, in quanto l’acqua
del rubinetto contiene minerali che
sono dannosi per la batteria.
[HCA10611]
5. Controllare e, se necessario, stringere
i collegamenti dei cavi batteria e modi-
ficare il percorso del tubo sfiato.
6. Installare il pannello.Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllare la densità rela-
tiva dell’elettrolito almeno una volta al
mese e caricare completamente la
batteria in caso di necessità.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria e che il tubo
sfiato sia posato correttamente, sia in
buone condizioni e non sia otturato.
ATTENZIONE: Se il tubetto di sfiato
è posizionato in modo da esporre il
telaio al liquido o al gas espulso
dalla batteria, il telaio potrebbe sof-
frire danneggiamenti strutturali e
esterni.
[HCA10601]HAUM2600
Sostituzione dei fusibili La scatola fusibili si trova dietro al pannello
A. (Vedere pagina 6-7.)
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
1. Riferimento livello max.
2. Riferimento di livello min.1
2
+
UPPER
LOWER
ZAUM0106
1. Scatola fusibili
2. Fusibile di riserva
3. Fusibile principale
4. Fusibile faro
5. Fusibile sistema di segnalazione
6. Fusibile accensione
7. Fusibile ventola radiatore
U22BH1H0.book Page 28 Tuesday, September 15, 2009 4:40 PM
