2010 YAMAHA WR 125R Manuale duso (in Italian)

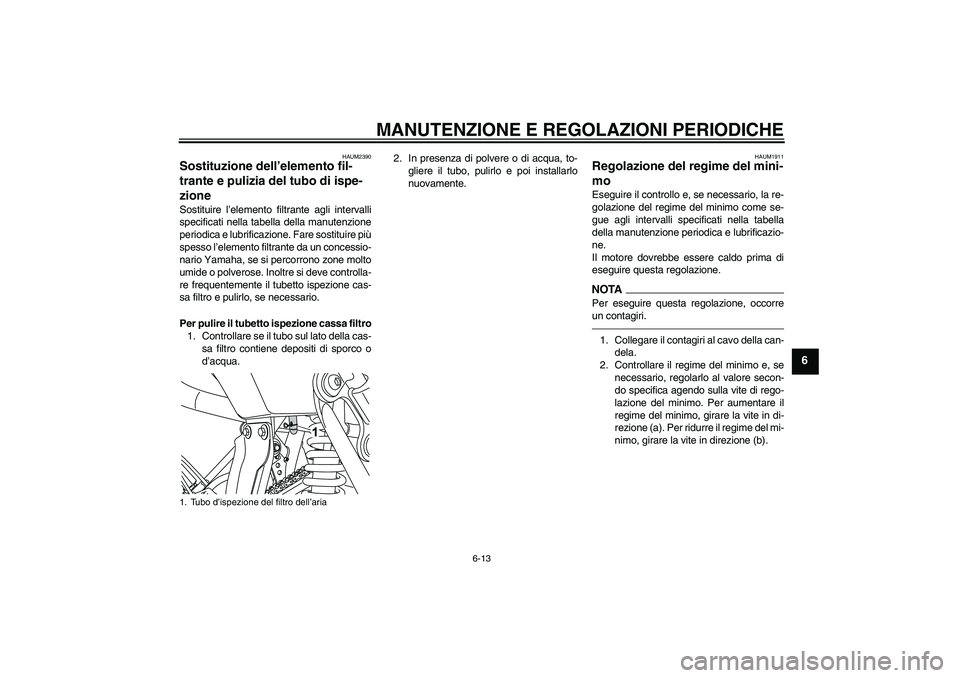

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
HAUM2390
Sostituzione dell’elemento fil-
trante e pulizia del tubo di ispe-
zione Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Fare sostituire più
spesso l’elemento filtrante da un concessio-
nario Yamaha, se si percorrono zone molto
umide o polverose. Inoltre si deve controlla-
re frequentemente il tubetto ispezione cas-
sa filtro e pulirlo, se necessario.
Per pulire il tubetto ispezione cassa filtro
1. Controllare se il tubo sul lato della cas-
sa filtro contiene depositi di sporco o
d’acqua.2. In presenza di polvere o di acqua, to-
gliere il tubo, pulirlo e poi installarlo
nuovamente.
HAUM1911
Regolazione del regime del mini-
mo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo come se-
gue agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.NOTA
Per eseguire questa regolazione, occorre
un contagiri.1. Collegare il contagiri al cavo della can-
dela.
2. Controllare il regime del minimo e, se
necessario, regolarlo al valore secon-
do specifica agendo sulla vite di rego-
lazione del minimo. Per aumentare il
regime del minimo, girare la vite in di-
rezione (a). Per ridurre il regime del mi-
nimo, girare la vite in direzione (b).
1. Tubo d’ispezione del filtro dell’aria
U22BH1H0.book Page 13 Tuesday, September 15, 2009 4:40 PM

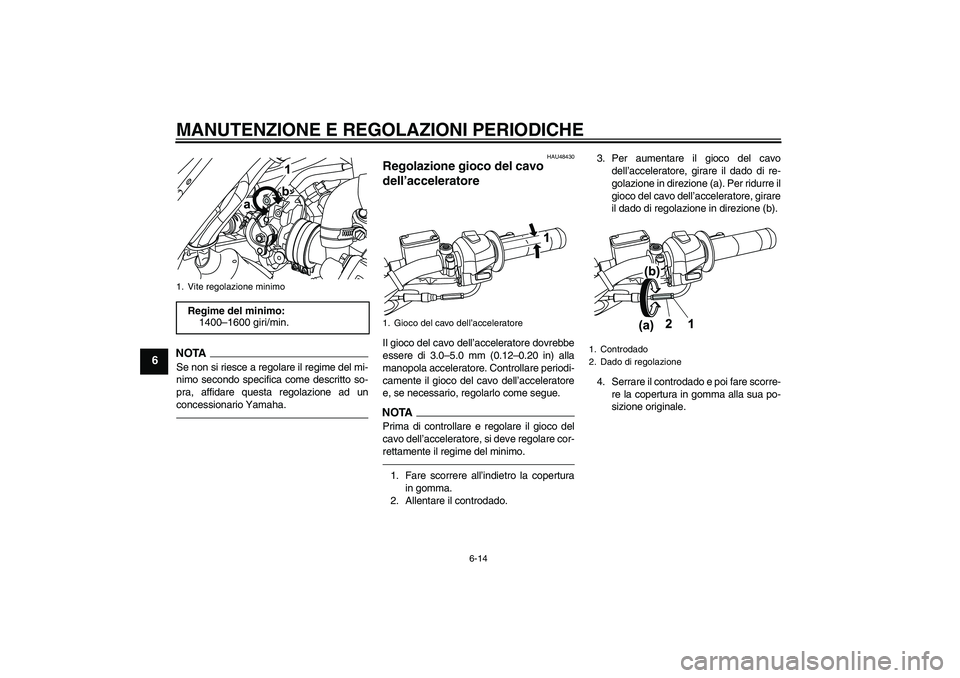

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
NOTASe non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad un
concessionario Yamaha.
HAU48430
Regolazione gioco del cavo
dell’acceleratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, regolarlo come segue.NOTAPrima di controllare e regolare il gioco del
cavo dell’acceleratore, si deve regolare cor-
rettamente il regime del minimo.1. Fare scorrere all’indietro la copertura
in gomma.
2. Allentare il controdado.3. Per aumentare il gioco del cavo
dell’acceleratore, girare il dado di re-
golazione in direzione (a). Per ridurre il
gioco del cavo dell’acceleratore, girare
il dado di regolazione in direzione (b).
4. Serrare il controdado e poi fare scorre-
re la copertura in gomma alla sua po-
sizione originale.
1. Vite regolazione minimoRegime del minimo:
1400–1600 giri/min.
1. Gioco del cavo dell’acceleratore
1. Controdado
2. Dado di regolazione
U22BH1H0.book Page 14 Tuesday, September 15, 2009 4:40 PM

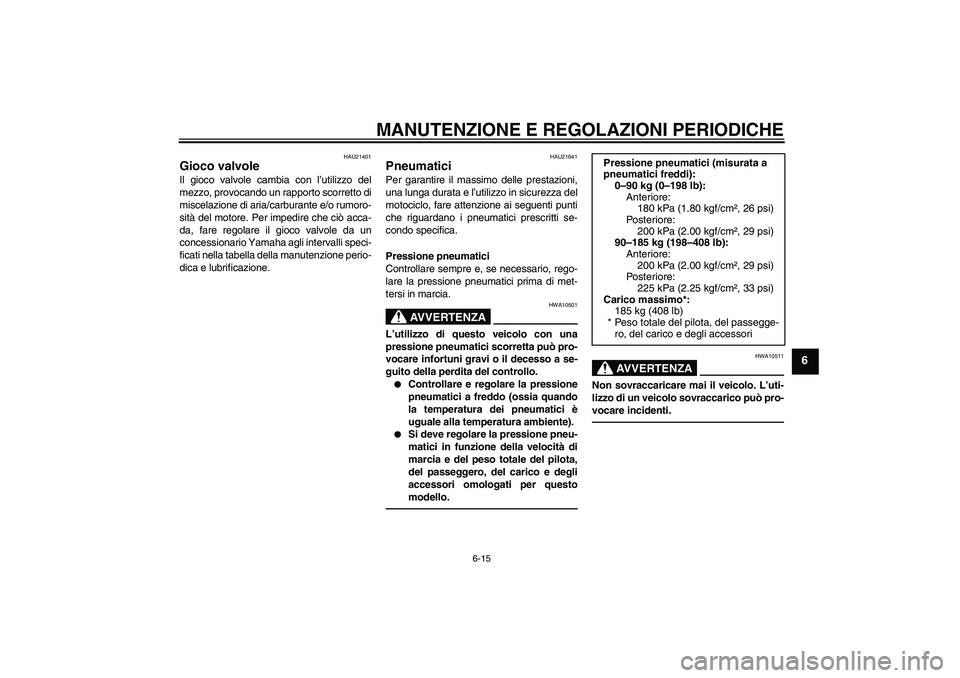

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21641
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
180 kPa (1.80 kgf/cm², 26 psi)
Po st e r io r e:
200 kPa (2.00 kgf/cm², 29 psi)
90–185 kg (198–408 lb):
Anteriore:
200 kPa (2.00 kgf/cm², 29 psi)
Po st e r io r e:
225 kPa (2.25 kgf/cm², 33 psi)
Carico massimo*:
185 kg (408 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
U22BH1H0.book Page 15 Tuesday, September 15, 2009 4:40 PM

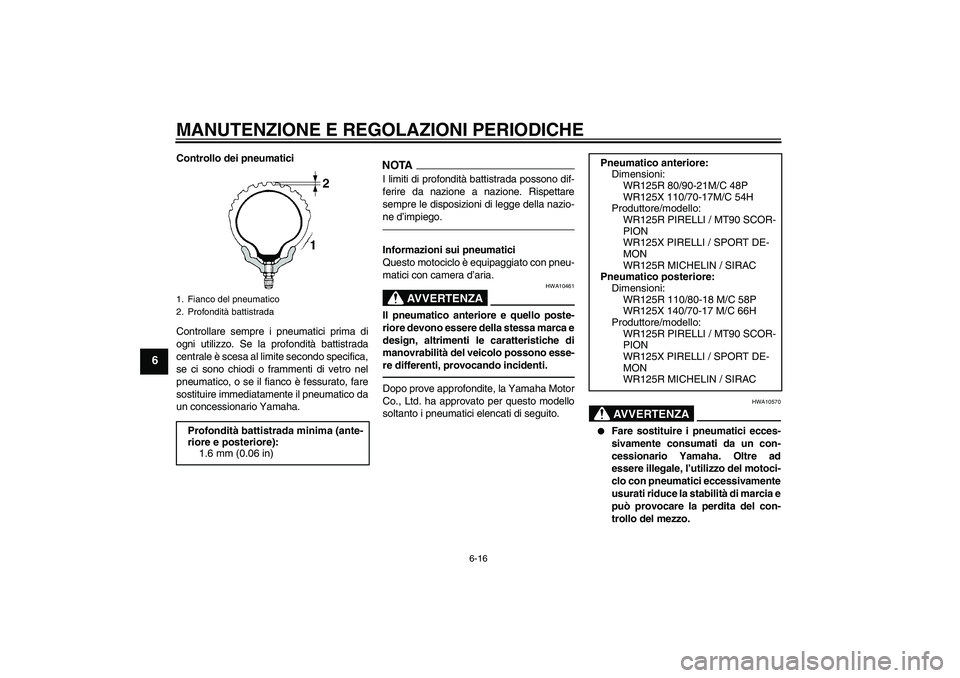

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.Informazioni sui pneumatici
Questo motociclo è equipaggiato con pneu-
matici con camera d’aria.
AVVERTENZA
HWA10461
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca e
design, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocando incidenti.Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10570


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del motoci-
clo con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
Pneumatico anteriore:
Dimensioni:
WR125R 80/90-21M/C 48P
WR125X 110/70-17M/C 54H
Produttore/modello:
WR125R PIRELLI / MT90 SCOR-
PION
WR125X PIRELLI / SPORT DE-
MON
WR125R MICHELIN / SIRAC
Pneumatico posteriore:
Dimensioni:
WR125R 110/80-18 M/C 58P
WR125X 140/70-17 M/C 66H
Produttore/modello:
WR125R PIRELLI / MT90 SCOR-
PION
WR125X PIRELLI / SPORT DE-
MON
WR125R MICHELIN / SIRAC
U22BH1H0.book Page 16 Tuesday, September 15, 2009 4:40 PM

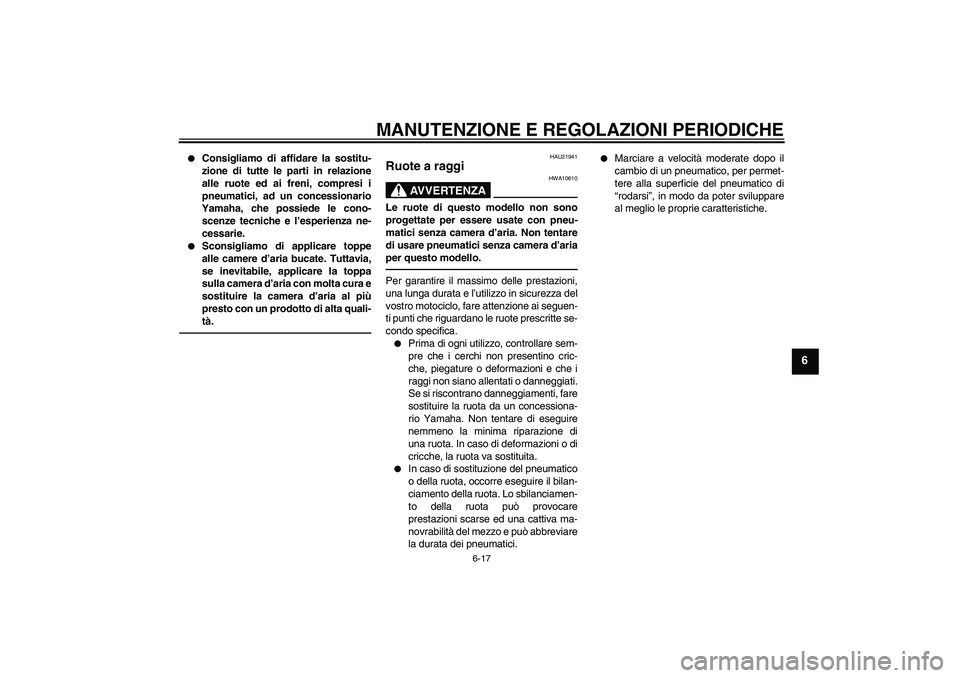

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.


Sconsigliamo di applicare toppe
alle camere d’aria bucate. Tuttavia,
se inevitabile, applicare la toppa
sulla camera d’aria con molta cura e
sostituire la camera d’aria al più
presto con un prodotto di alta quali-
tà.
HAU21941
Ruote a raggi
AVVERTENZA
HWA10610
Le ruote di questo modello non sono
progettate per essere usate con pneu-
matici senza camera d’aria. Non tentare
di usare pneumatici senza camera d’aria
per questo modello.Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, fare attenzione ai seguen-
ti punti che riguardano le ruote prescritte se-
condo specifica.

Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature o deformazioni e che i
raggi non siano allentati o danneggiati.
Se si riscontrano danneggiamenti, fare
sostituire la ruota da un concessiona-
rio Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.


Marciare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
U22BH1H0.book Page 17 Tuesday, September 15, 2009 4:40 PM

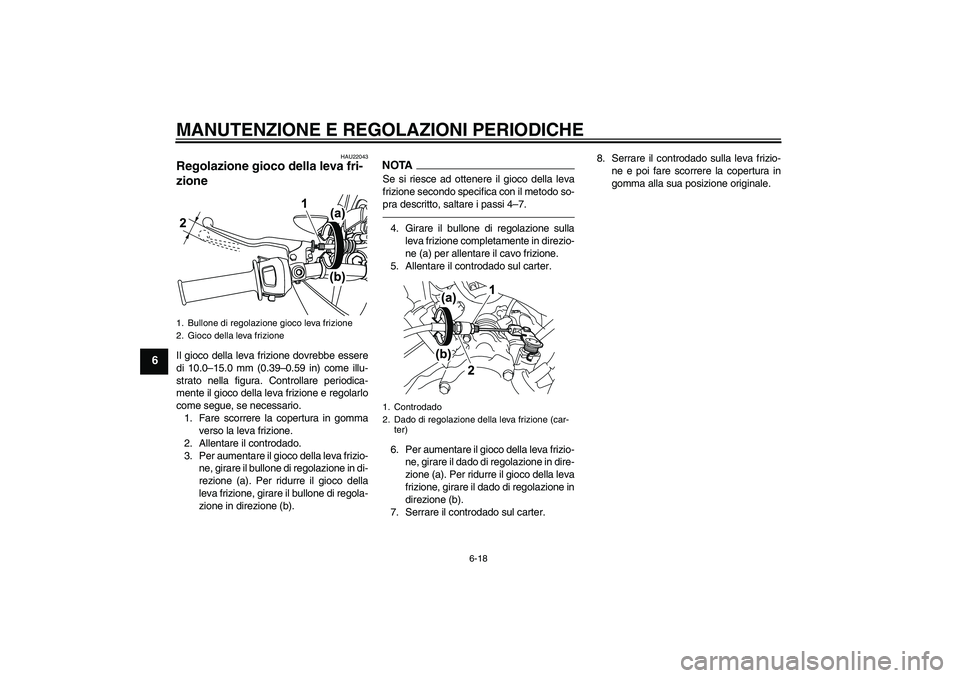

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
HAU22043
Regolazione gioco della leva fri-
zione Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
1. Fare scorrere la copertura in gomma
verso la leva frizione.
2. Allentare il controdado.
3. Per aumentare il gioco della leva frizio-
ne, girare il bullone di regolazione in di-
rezione (a). Per ridurre il gioco della
leva frizione, girare il bullone di regola-
zione in direzione (b).
NOTASe si riesce ad ottenere il gioco della leva
frizione secondo specifica con il metodo so-
pra descritto, saltare i passi 4–7.4. Girare il bullone di regolazione sulla
leva frizione completamente in direzio-
ne (a) per allentare il cavo frizione.
5. Allentare il controdado sul carter.
6. Per aumentare il gioco della leva frizio-
ne, girare il dado di regolazione in dire-
zione (a). Per ridurre il gioco della leva
frizione, girare il dado di regolazione in
direzione (b).
7. Serrare il controdado sul carter.8. Serrare il controdado sulla leva frizio-
ne e poi fare scorrere la copertura in
gomma alla sua posizione originale.
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
1. Controdado
2. Dado di regolazione della leva frizione (car-
ter)
U22BH1H0.book Page 18 Tuesday, September 15, 2009 4:40 PM

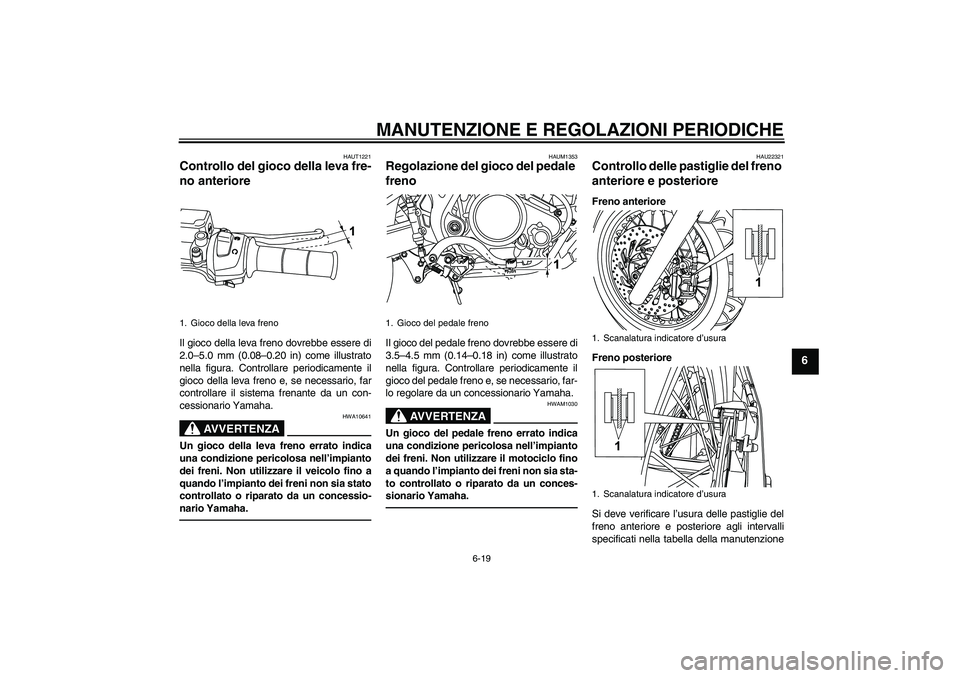

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
HAUT1221
Controllo del gioco della leva fre-
no anteriore Il gioco della leva freno dovrebbe essere di
2.0–5.0 mm (0.08–0.20 in) come illustrato
nella figura. Controllare periodicamente il
gioco della leva freno e, se necessario, far
controllare il sistema frenante da un con-
cessionario Yamaha.
AVVERTENZA
HWA10641
Un gioco della leva freno errato indica
una condizione pericolosa nell’impianto
dei freni. Non utilizzare il veicolo fino a
quando l’impianto dei freni non sia stato
controllato o riparato da un concessio-
nario Yamaha.
HAUM1353
Regolazione del gioco del pedale
freno Il gioco del pedale freno dovrebbe essere di
3.5–4.5 mm (0.14–0.18 in) come illustrato
nella figura. Controllare periodicamente il
gioco del pedale freno e, se necessario, far-
lo regolare da un concessionario Yamaha.
AVVERTENZA
HWAM1030
Un gioco del pedale freno errato indica
una condizione pericolosa nell’impianto
dei freni. Non utilizzare il motociclo fino
a quando l’impianto dei freni non sia sta-
to controllato o riparato da un conces-
sionario Yamaha.
HAU22321
Controllo delle pastiglie del freno
anteriore e posteriore Freno anteriore
Freno posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
1. Gioco della leva freno
1. Gioco del pedale freno
1. Scanalatura indicatore d’usura
1. Scanalatura indicatore d’usura
U22BH1H0.book Page 19 Tuesday, September 15, 2009 4:40 PM

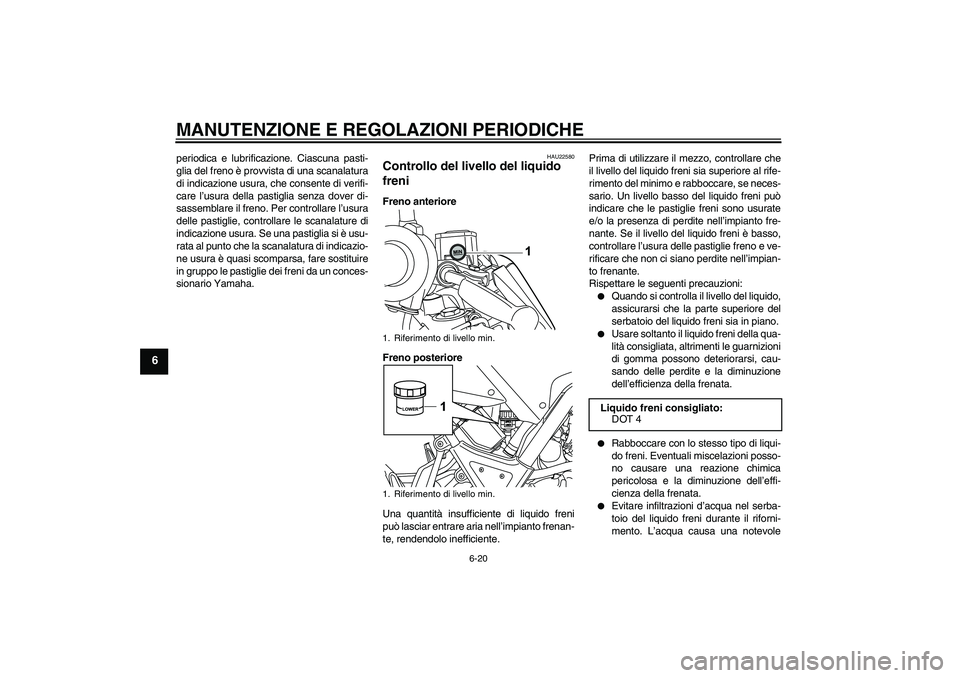

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
periodica e lubrificazione. Ciascuna pasti-
glia del freno è provvista di una scanalatura
di indicazione usura, che consente di verifi-
care l’usura della pastiglia senza dover di-
sassemblare il freno. Per controllare l’usura
delle pastiglie, controllare le scanalature di
indicazione usura. Se una pastiglia si è usu-
rata al punto che la scanalatura di indicazio-
ne usura è quasi scomparsa, fare sostituire
in gruppo le pastiglie dei freni da un conces-
sionario Yamaha.
HAU22580
Controllo del livello del liquido
freni Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido freni
può lasciar entrare aria nell’impianto frenan-
te, rendendolo inefficiente.Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se neces-
sario. Un livello basso del liquido freni può
indicare che le pastiglie freni sono usurate
e/o la presenza di perdite nell’impianto fre-
nante. Se il livello del liquido freni è basso,
controllare l’usura delle pastiglie freno e ve-
rificare che non ci siano perdite nell’impian-
to frenante.
Rispettare le seguenti precauzioni:


Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.


Evitare infiltrazioni d’acqua nel serba-
toio del liquido freni durante il riforni-
mento. L’acqua causa una notevole
1. Riferimento di livello min.
1. Riferimento di livello min.
Liquido freni consigliato:
DOT 4
U22BH1H0.book Page 20 Tuesday, September 15, 2009 4:40 PM
