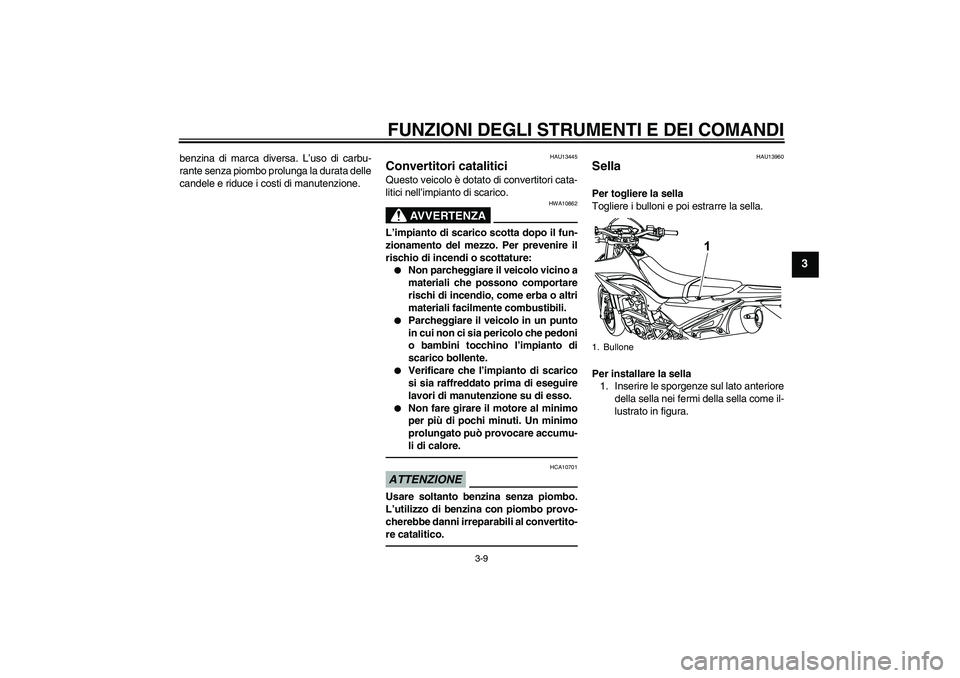

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
benzina di marca diversa. L’uso di carbu-
rante senza piombo prolunga la durata delle
candele e riduce i costi di manutenzione.
HAU13445
Convertitori catalitici Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:

Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.


Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.


Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.


Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-
li di calore.
ATTENZIONE
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-
re catalitico.
HAU13960
Sella Per togliere la sella
Togliere i bulloni e poi estrarre la sella.
Per installare la sella
1. Inserire le sporgenze sul lato anteriore
della sella nei fermi della sella come il-
lustrato in figura.1. Bullone
U22BH1H0.book Page 9 Tuesday, September 15, 2009 4:40 PM

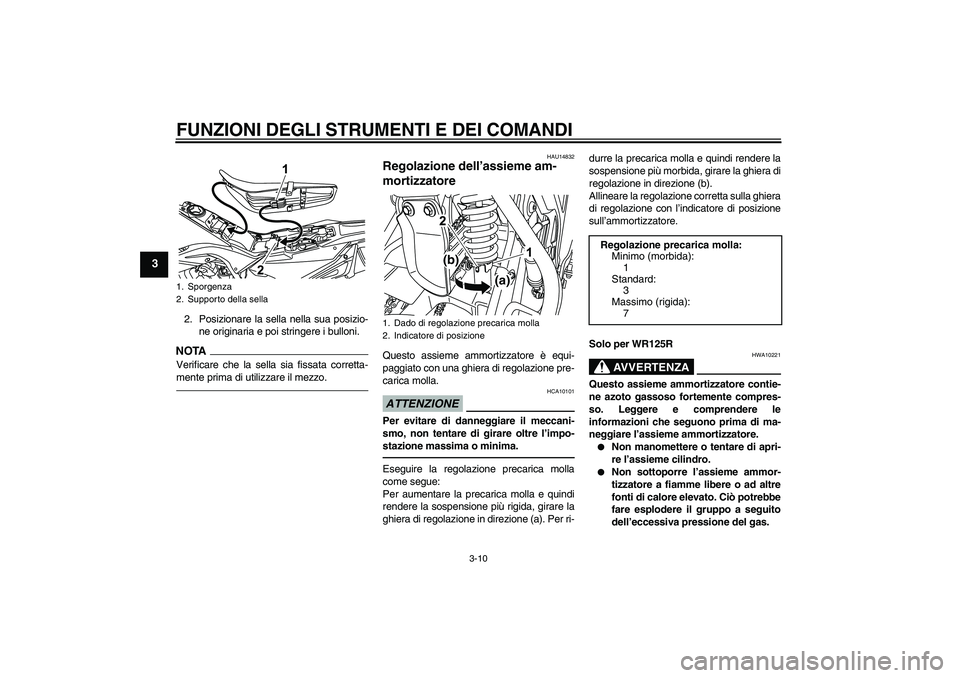

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
2. Posizionare la sella nella sua posizio-
ne originaria e poi stringere i bulloni.NOTA
Verificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo.
HAU14832
Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Eseguire la regolazione precarica molla
come segue:
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione in direzione (a). Per ri-durre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione in direzione (b).
Allineare la regolazione corretta sulla ghiera
di regolazione con l’indicatore di posizione
sull’ammortizzatore.
Solo per WR125R
AVVERTENZA
HWA10221
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.

Non manomettere o tentare di apri-
re l’assieme cilindro.


Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.
1. Sporgenza
2. Supporto della sella
1. Dado di regolazione precarica molla
2. Indicatore di posizione
(b)
(a)
Regolazione precarica molla:
Minimo (morbida):
1
Standard:
3
Massimo (rigida):
7
U22BH1H0.book Page 10 Tuesday, September 15, 2009 4:40 PM

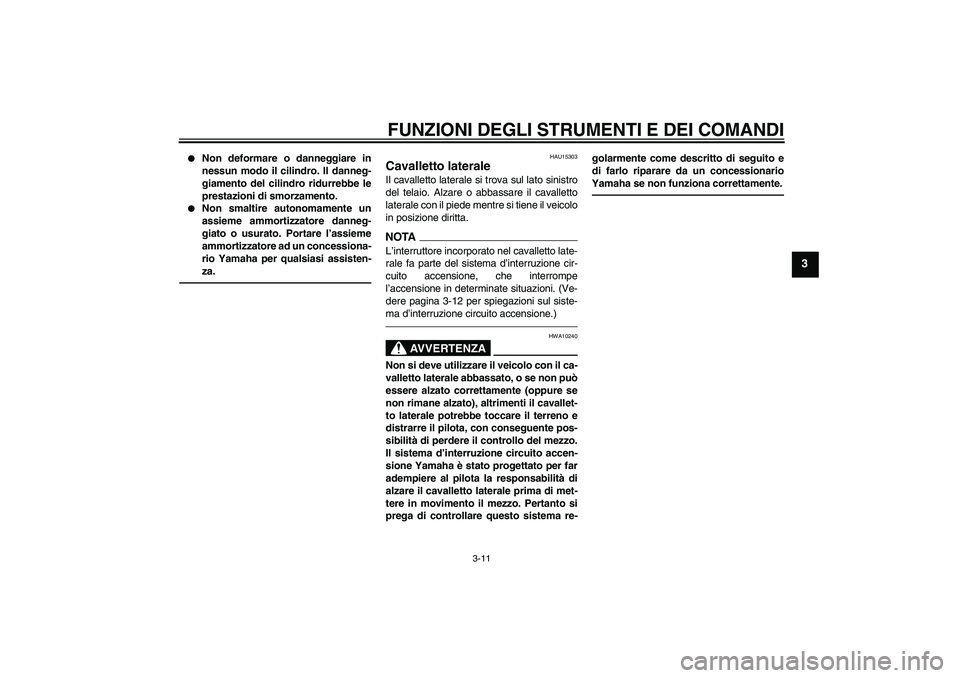

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3


Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.


Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-
za.
HAU15303
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni. (Ve-
dere pagina 3-12 per spiegazioni sul siste-
ma d’interruzione circuito accensione.)
AVVERTENZA
HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure se
non rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-golarmente come descritto di seguito e
di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
U22BH1H0.book Page 11 Tuesday, September 15, 2009 4:40 PM

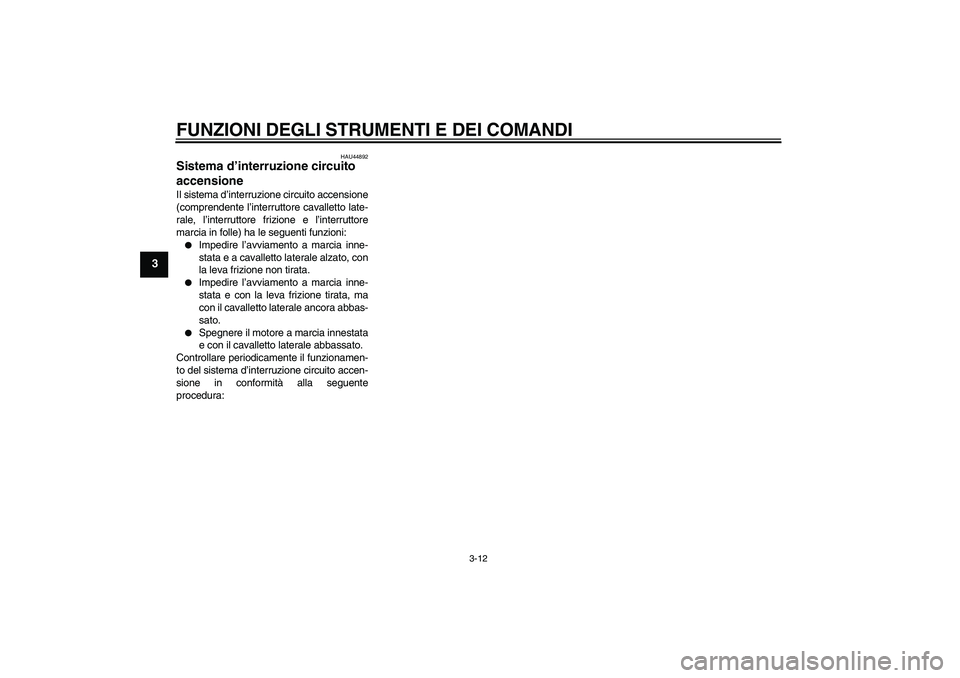

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU44892
Sistema d’interruzione circuito
accensione Il sistema d’interruzione circuito accensione
(comprendente l’interruttore cavalletto late-
rale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:

Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.


Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.


Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito accen-
sione in conformità alla seguente
procedura:
U22BH1H0.book Page 12 Tuesday, September 15, 2009 4:40 PM

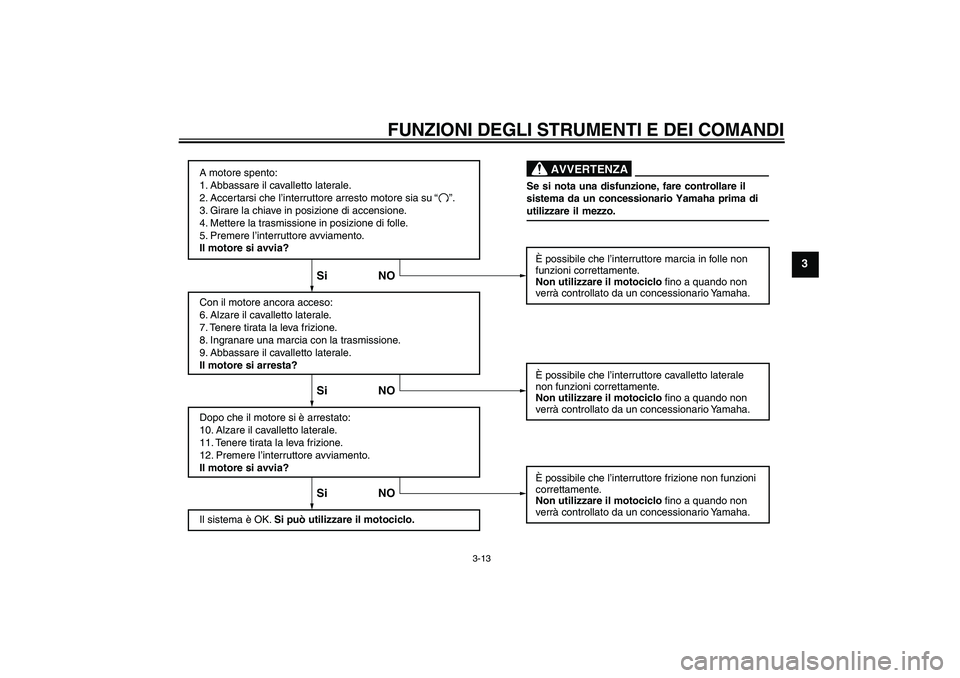

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia su
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
Se si nota una disfunzione, fare controllare il
sistema da un concessionario Yamaha prima di
utilizzare il mezzo.
AVVERTENZA
“ ”.
U22BH1H0.book Page 13 Tuesday, September 15, 2009 4:40 PM

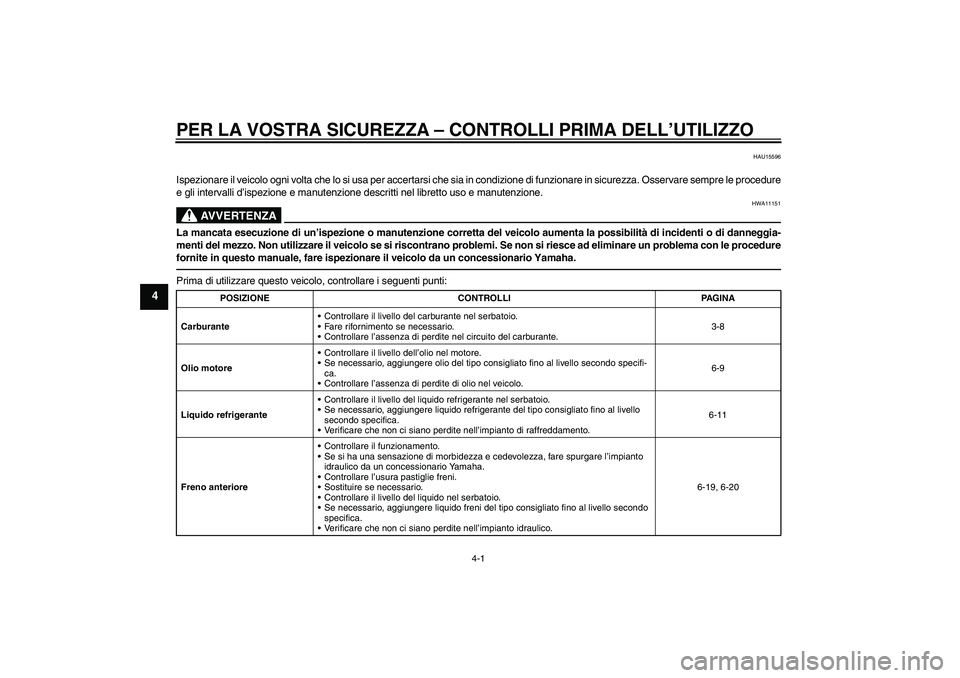

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15596
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-8
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-9
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-11
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-19, 6-20
U22BH1H0.book Page 1 Tuesday, September 15, 2009 4:40 PM

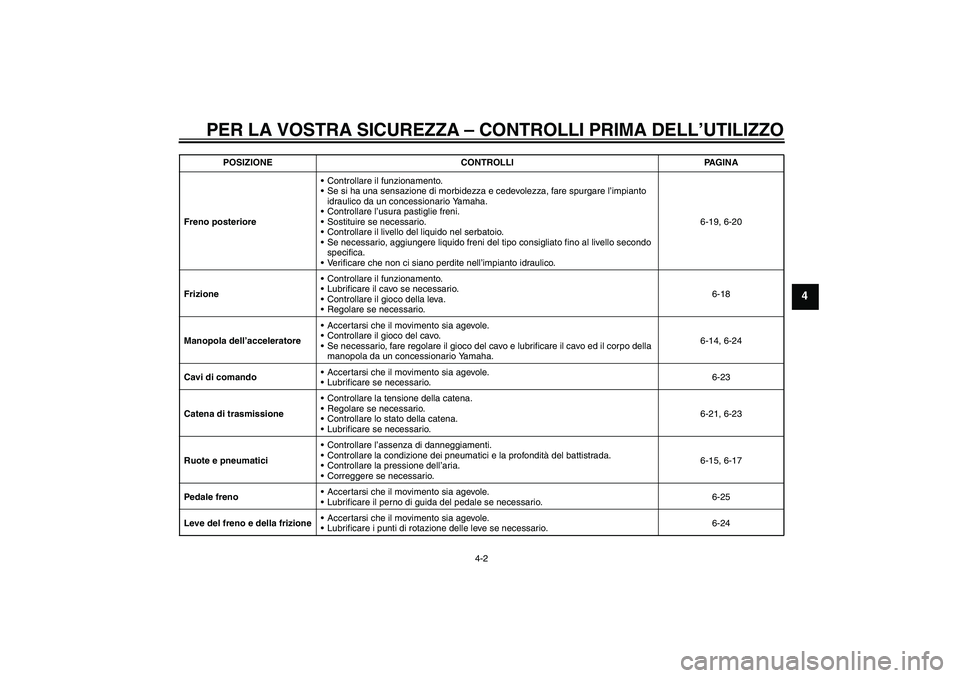

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-19, 6-20
FrizioneControllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario.6-18
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo della
manopola da un concessionario Yamaha.6-14, 6-24
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare se necessario.6-23
Catena di trasmissioneControllare la tensione della catena.
Regolare se necessario.
Controllare lo stato della catena.
Lubrificare se necessario.6-21, 6-23
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-15, 6-17
Pedale frenoAccertarsi che il movimento sia agevole.
Lubrificare il perno di guida del pedale se necessario.6-25
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-24 POSIZIONE CONTROLLI PAGINA
U22BH1H0.book Page 2 Tuesday, September 15, 2009 4:40 PM

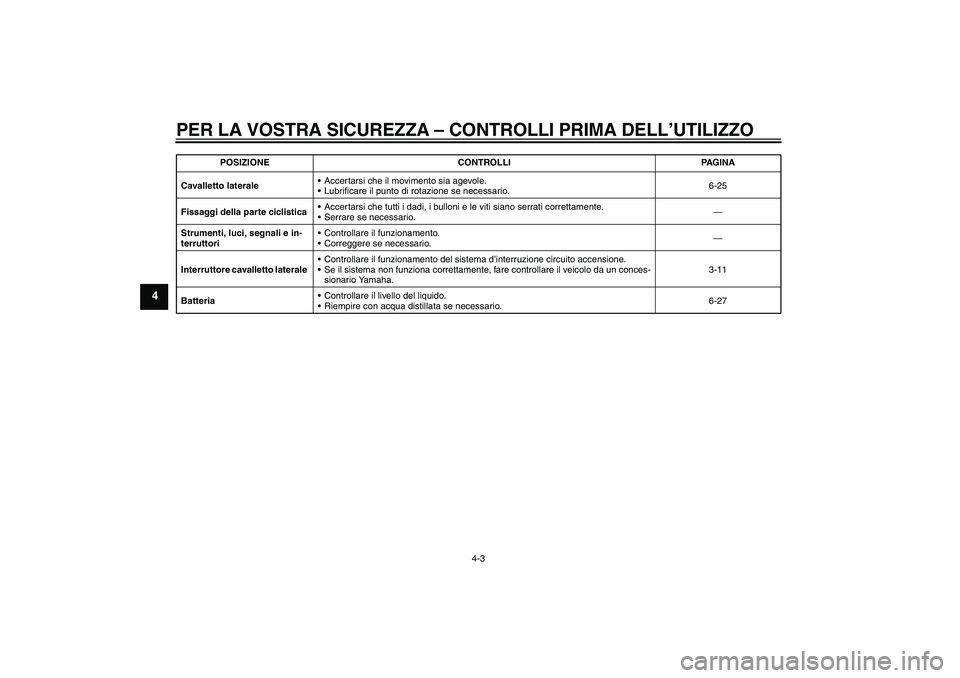

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
Cavalletto lateraleAccertarsi che il movimento sia agevole.
Lubrificare il punto di rotazione se necessario.6-25
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore cavalletto laterale Controllare il funzionamento del sistema d’interruzione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un conces-
sionario Yamaha.3-11
BatteriaControllare il livello del liquido.
Riempire con acqua distillata se necessario.6-27 POSIZIONE CONTROLLI PAGINA
