MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
HAUM2441

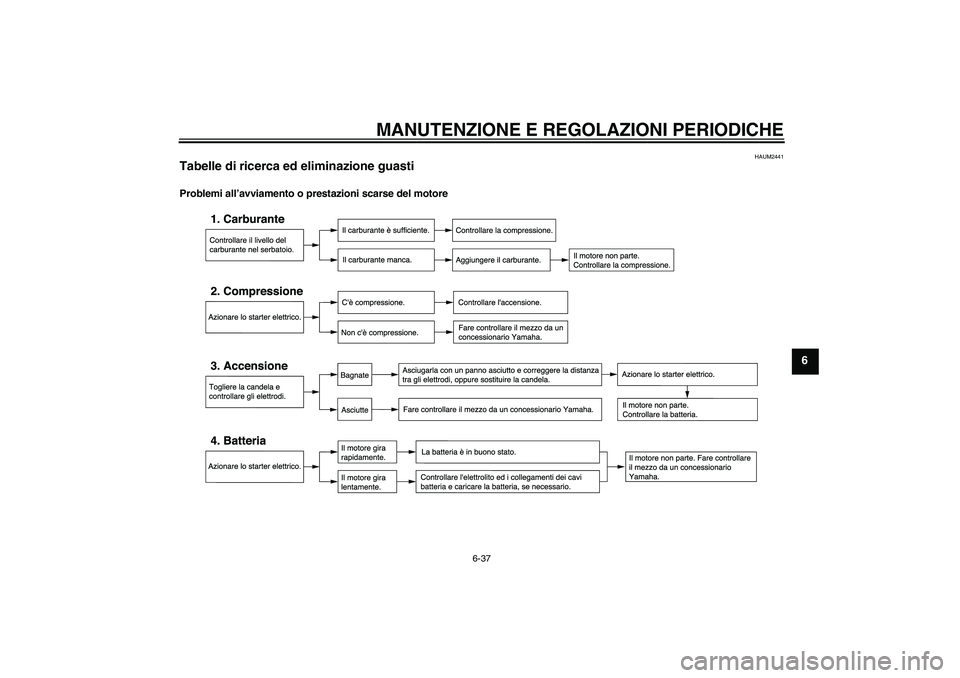

Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
U22BH1H0.book Page 37 Tuesday, September 15, 2009 4:40 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6
Surriscaldamento del motore
AVVERTENZA
HWA10400


Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.


Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.
Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca al
più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U22BH1H0.book Page 38 Tuesday, September 15, 2009 4:40 PM

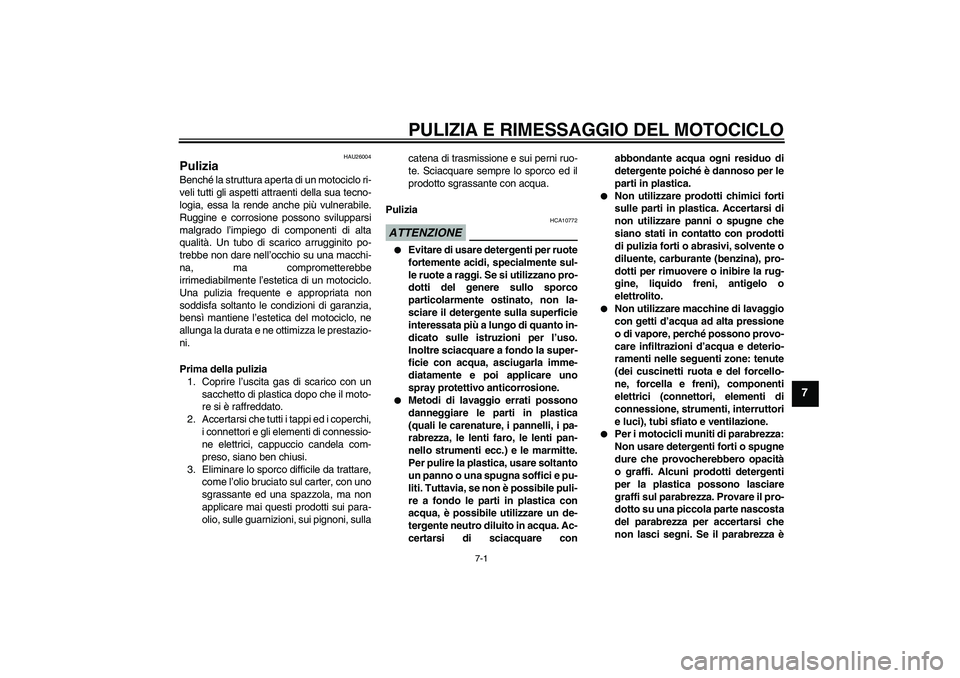

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU26004
Pulizia Benché la struttura aperta di un motociclo ri-
veli tutti gli aspetti attraenti della sua tecno-
logia, essa la rende anche più vulnerabile.
Ruggine e corrosione possono svilupparsi
malgrado l’impiego di componenti di alta
qualità. Un tubo di scarico arrugginito po-
trebbe non dare nell’occhio su una macchi-
na, ma comprometterebbe
irrimediabilmente l’estetica di un motociclo.
Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le prestazio-
ni.
Prima della pulizia
1. Coprire l’uscita gas di scarico con un
sacchetto di plastica dopo che il moto-
re si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi,
i connettori e gli elementi di connessio-
ne elettrici, cappuccio candela com-
preso, siano ben chiusi.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olio, sulle guarnizioni, sui pignoni, sullacatena di trasmissione e sui perni ruo-
te. Sciacquare sempre lo sporco ed il
prodotto sgrassante con acqua.
Pulizia
ATTENZIONE
HCA10772


Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.


Metodi di lavaggio errati possono
danneggiare le parti in plastica
(quali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spugna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fondo le parti in plastica con
acqua, è possibile utilizzare un de-
tergente neutro diluito in acqua. Ac-
certarsi di sciacquare conabbondante acqua ogni residuo di
detergente poiché è dannoso per le
parti in plastica.


Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o
elettrolito.


Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.


Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffi. Alcuni prodotti detergenti
per la plastica possono lasciare
graffi sul parabrezza. Provare il pro-
dotto su una piccola parte nascosta
del parabrezza per accertarsi che
non lasci segni. Se il parabrezza è
U22BH1H0.book Page 1 Tuesday, September 15, 2009 4:40 PM

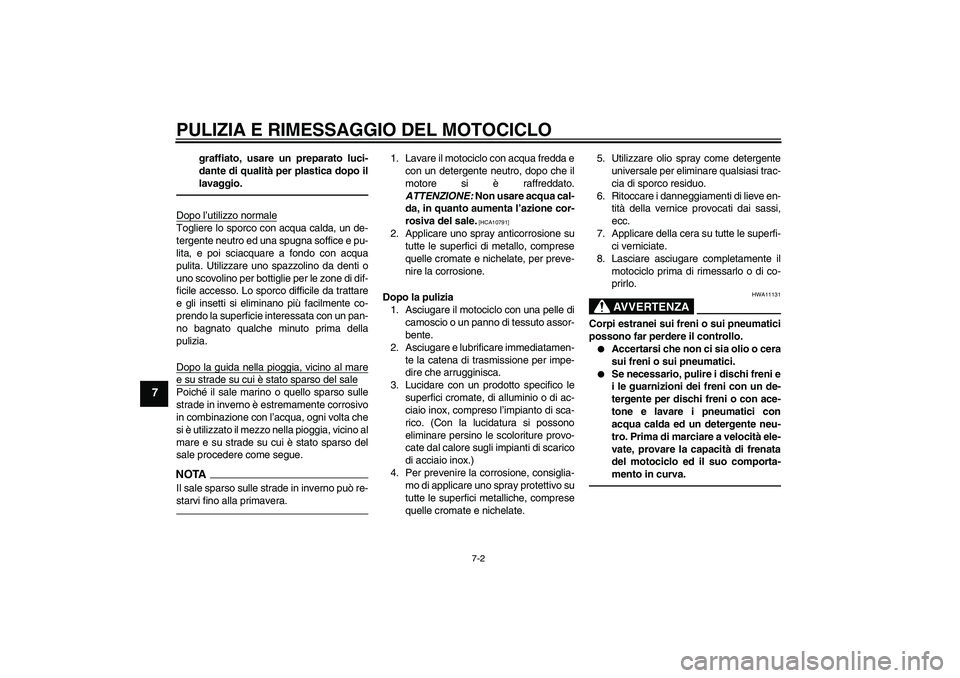

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
graffiato, usare un preparato luci-
dante di qualità per plastica dopo il
lavaggio.
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino al
mare e su strade su cui è stato sparso del
sale procedere come segue.NOTAIl sale sparso sulle strade in inverno può re-
starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE: Non usare acqua cal-
da, in quanto aumenta l’azione cor-
rosiva del sale.
[HCA10791]
2. Applicare uno spray anticorrosione su
tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.
Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediatamen-
te la catena di trasmissione per impe-
dire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scarico
di acciaio inox.)
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve en-
tità della vernice provocati dai sassi,
ecc.
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11131
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.

Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.


Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
tergente per dischi freni o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro. Prima di marciare a velocità ele-
vate, provare la capacità di frenata
del motociclo ed il suo comporta-
mento in curva.
U22BH1H0.book Page 2 Tuesday, September 15, 2009 4:40 PM

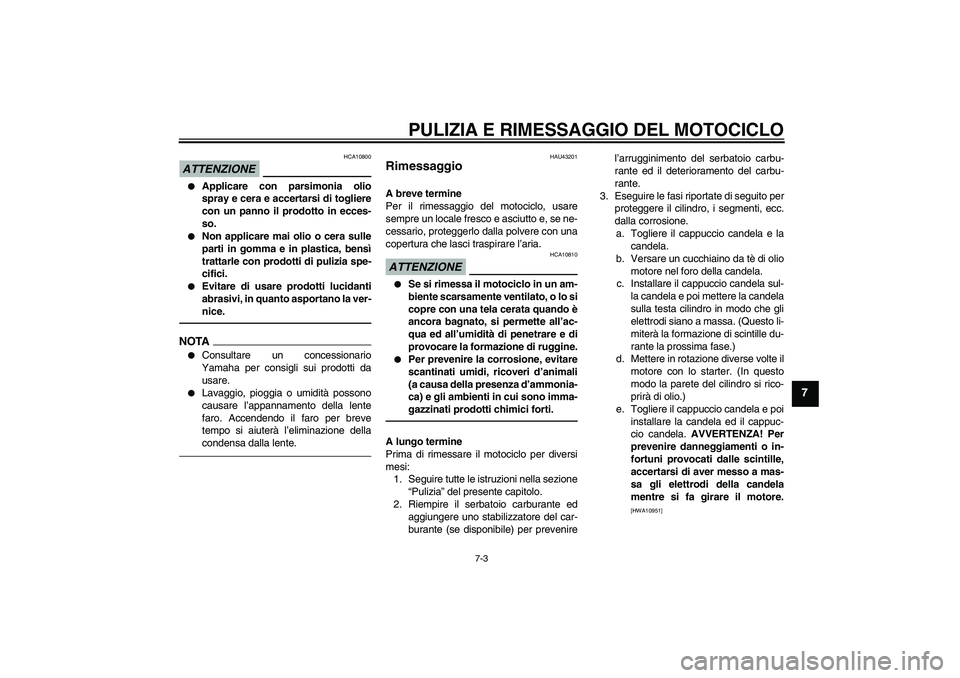

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
ATTENZIONE
HCA10800


Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.


Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.


Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-
nice.
NOTA

Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.


Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
HAU43201
Rimessaggio A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria.ATTENZIONE
HCA10810


Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-
gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenirel’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per
proteggere il cilindro, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul-
la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.)
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela. AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10951]
U22BH1H0.book Page 3 Tuesday, September 15, 2009 4:40 PM

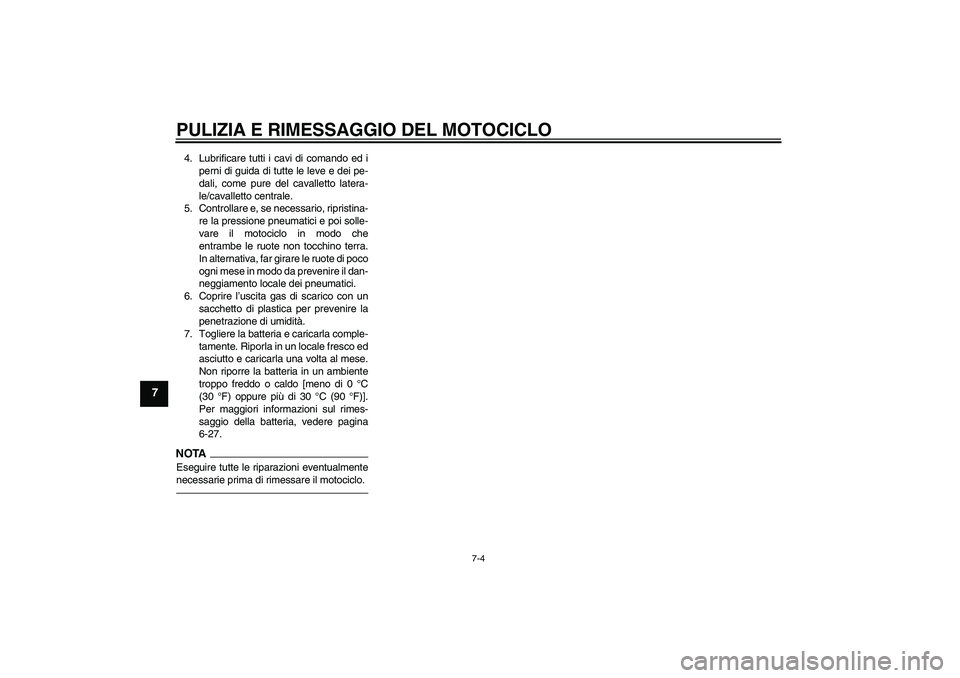

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-27.NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.U22BH1H0.book Page 4 Tuesday, September 15, 2009 4:40 PM

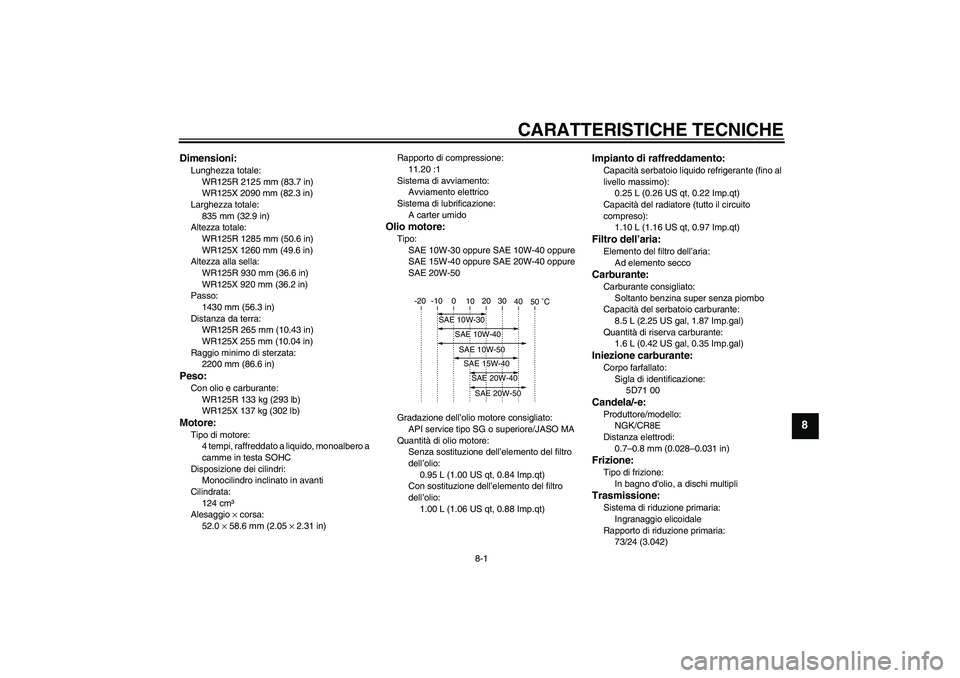

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
WR125R 2125 mm (83.7 in)
WR125X 2090 mm (82.3 in)
Larghezza totale:
835 mm (32.9 in)
Altezza totale:
WR125R 1285 mm (50.6 in)
WR125X 1260 mm (49.6 in)
Altezza alla sella:
WR125R 930 mm (36.6 in)
WR125X 920 mm (36.2 in)
Passo:
1430 mm (56.3 in)
Distanza da terra:
WR125R 265 mm (10.43 in)
WR125X 255 mm (10.04 in)
Raggio minimo di sterzata:
2200 mm (86.6 in)Peso:Con olio e carburante:
WR125R 133 kg (293 lb)
WR125X 137 kg (302 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, monoalbero a
camme in testa SOHC
Disposizione dei cilindri:
Monocilindro inclinato in avanti
Cilindrata:
124 cm³
Alesaggio × corsa:
52.0 × 58.6 mm (2.05 × 2.31 in)Rapporto di compressione:
11.20 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE 10W-30 oppure SAE 10W-40 oppure
SAE 15W-40 oppure SAE 20W-40 oppure
SAE 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
1.00 L (1.06 US qt, 0.88 Imp.qt)
Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso):
1.10 L (1.16 US qt, 0.97 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
8.5 L (2.25 US gal, 1.87 Imp.gal)
Quantità di riserva carburante:
1.6 L (0.42 US gal, 0.35 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:
5D71 00Candela/-e:Produttore/modello:
NGK/CR8E
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio elicoidale
Rapporto di riduzione primaria:
73/24 (3.042)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U22BH1H0.book Page 1 Tuesday, September 15, 2009 4:40 PM

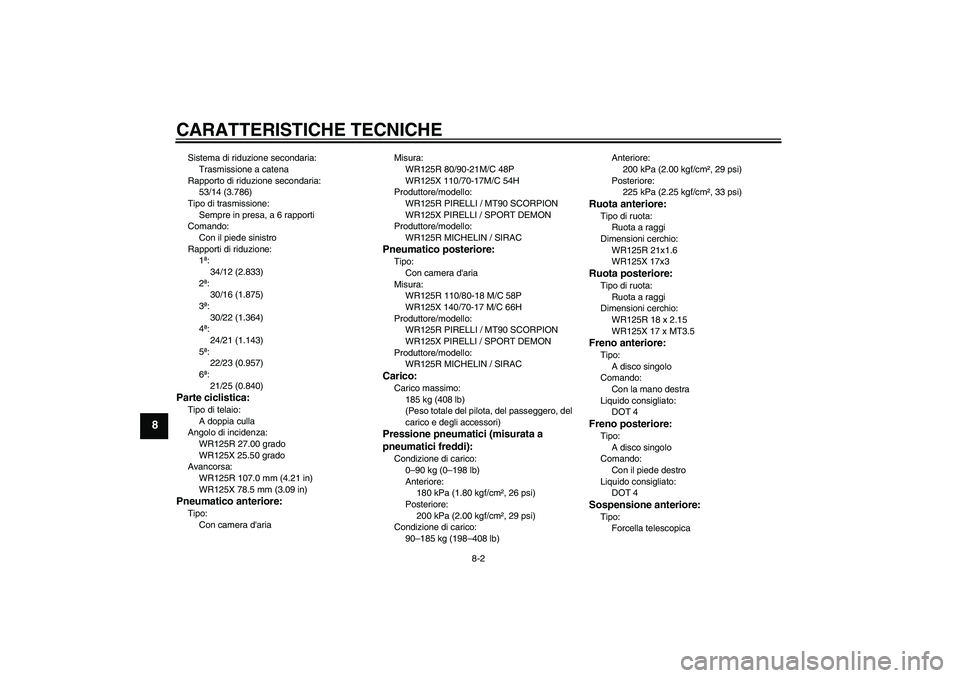

CARATTERISTICHE TECNICHE
8-2
8
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
53/14 (3.786)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
34/12 (2.833)
2ª:
30/16 (1.875)
3ª:
30/22 (1.364)
4ª:
24/21 (1.143)
5ª:
22/23 (0.957)
6ª:
21/25 (0.840)Parte ciclistica:Tipo di telaio:
A doppia culla
Angolo di incidenza:
WR125R 27.00 grado
WR125X 25.50 grado
Avancorsa:
WR125R 107.0 mm (4.21 in)
WR125X 78.5 mm (3.09 in)Pneumatico anteriore:Tipo:
Con camera d'ariaMisura:
WR125R 80/90-21M/C 48P
WR125X 110/70-17M/C 54H
Produttore/modello:
WR125R PIRELLI / MT90 SCORPION
WR125X PIRELLI / SPORT DEMON
Produttore/modello:
WR125R MICHELIN / SIRAC
Pneumatico posteriore:Tipo:
Con camera d'aria
Misura:
WR125R 110/80-18 M/C 58P
WR125X 140/70-17 M/C 66H
Produttore/modello:
WR125R PIRELLI / MT90 SCORPION
WR125X PIRELLI / SPORT DEMON
Produttore/modello:
WR125R MICHELIN / SIRACCarico:Carico massimo:
185 kg (408 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
180 kPa (1.80 kgf/cm², 26 psi)
Posteriore:
200 kPa (2.00 kgf/cm², 29 psi)
Condizione di carico:
90–185 kg (198–408 lb)Anteriore:
200 kPa (2.00 kgf/cm², 29 psi)
Posteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Ruota anteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
WR125R 21x1.6
WR125X 17x3Ruota posteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
WR125R 18 x 2.15
WR125X 17 x MT3.5Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
U22BH1H0.book Page 2 Tuesday, September 15, 2009 4:40 PM
