2010 YAMAHA VMAX Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-2
8
Kraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
86/57 (1.509)
Sekundäruntersetzungsgetriebe:
Kardanwelle
Sekundäruntersetzungsverhältnis:
22/23 × 29/09 (3.082)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
38/16 (2.375)
2. Gang:
38/21 (1.810)
3. Gang:
35/25 (1.400)
4. Gang:
29/26 (1.115)
5. Gang:
29/31 (0.935)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
31.00 Grad
Nachlauf:
148.0 mm (5.83 in)Vorderreifen:Ausführung:
Schlauchlos-ReifenDimension:
120/70R18M/C 59V
Hersteller/Typ:
BRIDGESTONE/BT028F
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
200/50R18M/C 76V
Hersteller/Typ:
BRIDGESTONE/BT028RZuladung:Max. Gesamtzuladung:
190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
90–190 kg (198–419 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
290 kPa (2.90 kgf/cm², 42 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
U2S3G1G0.book Page 2 Thursday, August 6, 2009 12:49 PM

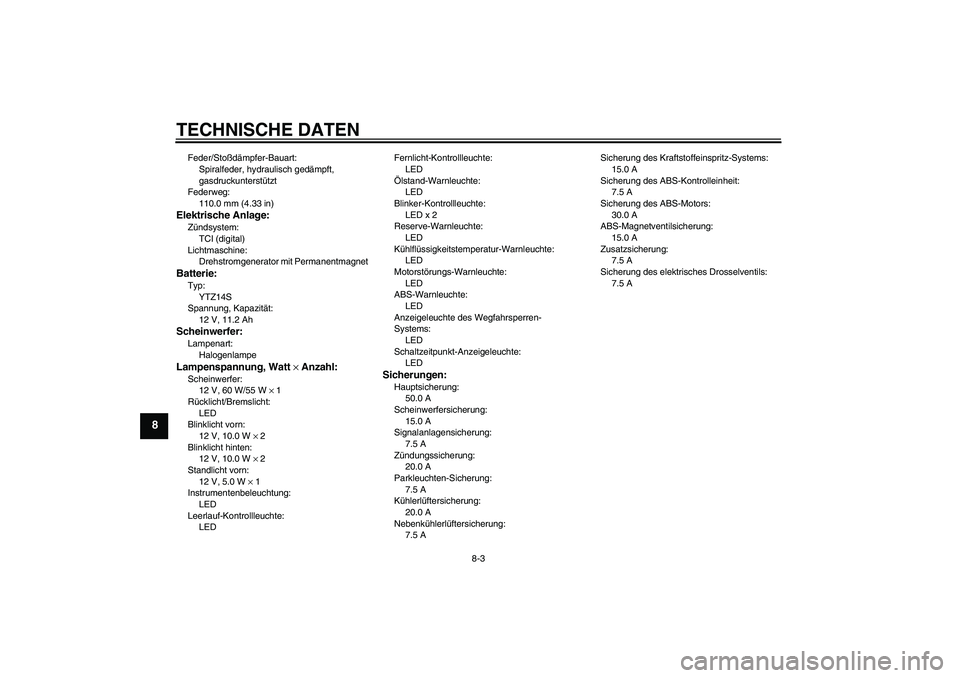

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LEDFernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED x 2
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
20.0 A
Parkleuchten-Sicherung:
7.5 A
Kühlerlüftersicherung:
20.0 A
Nebenkühlerlüftersicherung:
7.5 ASicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
15.0 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U2S3G1G0.book Page 3 Thursday, August 6, 2009 12:49 PM

KUNDENINFORMATION
9-1
9
GAU48610
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-26.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U2S3G1G0.book Page 1 Thursday, August 6, 2009 12:49 PM

INDEXAAbblendschalter .................................... 3-18
ABS ....................................................... 3-21
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-6
Achsantriebsöl ...................................... 6-14
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-6BBatterie.................................................. 6-30
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ...................................... 3-18
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-26
Bremsflüssigkeitsstand, prüfen ............. 6-25
Bremslichtschalter................................. 6-24
Brems- und Kupplungsflüssigkeit,
wechseln............................................. 6-26DDiebstahlanlage (Sonderzubehör) ........ 3-17EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-32FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-29
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ..................................... 3-21
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-27
Fußschalthebel ..................................... 3-20
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-26
Gaszugspiel, kontrollieren .................... 6-20HHandbremshebel .................................. 3-20
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-27
Hupenschalter ...................................... 3-18IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-25
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-37
Kraftstoff ............................................... 3-23
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-25
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-16
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-5
Kupplungshebel ........................... 3-19, 6-23LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen....................... 6-19
Leerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................. 3-18
Lenkung, prüfen.................................... 6-29
Lichthupenschalter ............................... 3-18
Luftfiltereinsatz ..................................... 6-19MModellcode-Plakette ............................... 9-1
Motor anlassen ....................................... 5-1Motoröl und Ölfilterpatrone.................... 6-11
Motorrad aufbocken .............................. 6-39
Motorstoppschalter................................ 3-18
Motorstörungs-Warnleuchte .................... 3-5
Multifunktionsanzeige.............................. 3-8
OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-30
Reifen .................................................... 6-20
Reserve-Warnleuchte ............................. 3-5
Rücklicht/Bremslicht .............................. 6-36SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte .............. 3-6
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-24
Scheinwerferlampe, auswechseln......... 6-35
Schwingen-Drehpunkte, schmieren ...... 6-28
Seitenständer ........................................ 3-32
Seitenständer, prüfen und schmieren ... 6-28
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-33
Sitzbank ................................................ 3-26
Spanngurt-Halterungen ......................... 3-31
Standlichtlampe, auswechseln .............. 6-38
Starterschalter ....................................... 3-18
System der Wegfahrsperre ..................... 3-1TTachometer ............................................. 3-7
U2S3G1G0.book Page 1 Thursday, August 6, 2009 12:49 PM

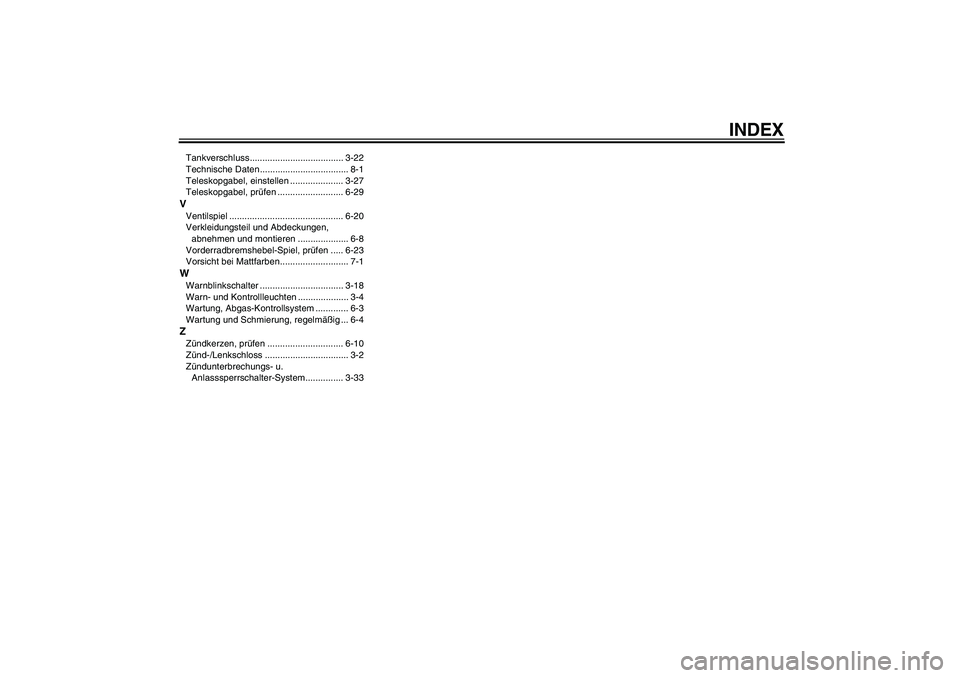

INDEX
Tankverschluss..................................... 3-22
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-27
Teleskopgabel, prüfen .......................... 6-29VVentilspiel ............................................. 6-20
Verkleidungsteil und Abdeckungen,
abnehmen und montieren .................... 6-8
Vorderradbremshebel-Spiel, prüfen ..... 6-23
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-18
Warn- und Kontrollleuchten .................... 3-4
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen .............................. 6-10
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-33
