REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6
GAU46453

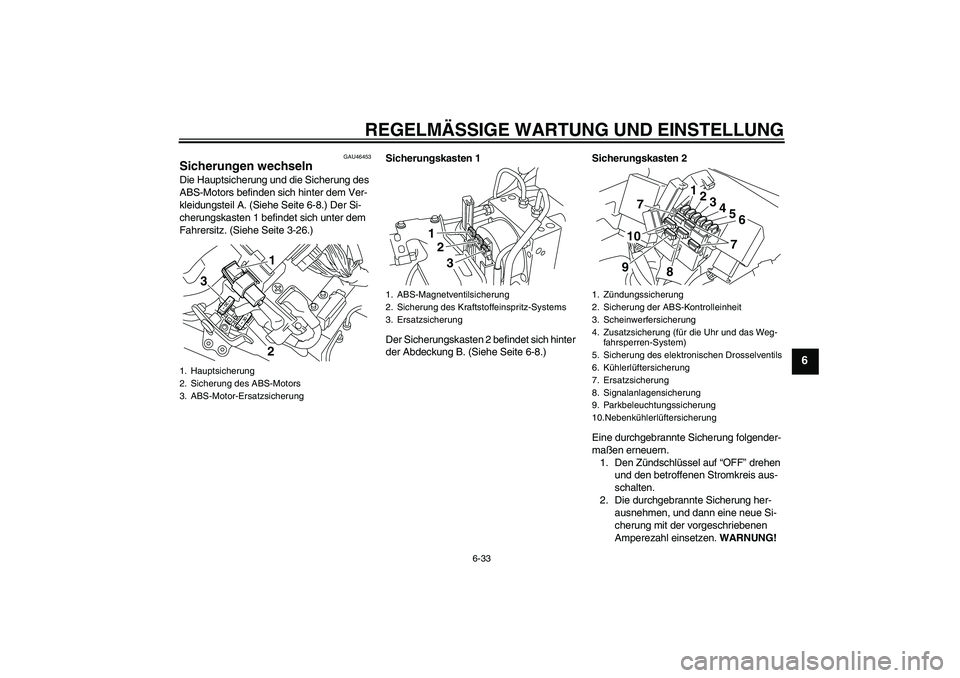

Sicherungen wechseln Die Hauptsicherung und die Sicherung des
ABS-Motors befinden sich hinter dem Ver-
kleidungsteil A. (Siehe Seite 6-8.) Der Si-
cherungskasten 1 befindet sich unter dem
Fahrersitz. (Siehe Seite 3-26.)Sicherungskasten 1
Der Sicherungskasten 2 befindet sich hinter
der Abdeckung B. (Siehe Seite 6-8.)Sicherungskasten 2
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG! 1. Hauptsicherung
2. Sicherung des ABS-Motors
3. ABS-Motor-Ersatzsicherung
1
3
2
1. ABS-Magnetventilsicherung
2. Sicherung des Kraftstoffeinspritz-Systems
3. Ersatzsicherung
123
1. Zündungssicherung
2. Sicherung der ABS-Kontrolleinheit
3. Scheinwerfersicherung
4. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
5. Sicherung des elektronischen Drosselventils
6. Kühlerlüftersicherung
7. Ersatzsicherung
8. Signalanlagensicherung
9. Parkbeleuchtungssicherung
10.Nebenkühlerlüftersicherung
1
2
3
4
5
6
7
8 107
9
U2S3G1G0.book Page 33 Thursday, August 6, 2009 12:49 PM
Page 90 of 112

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6

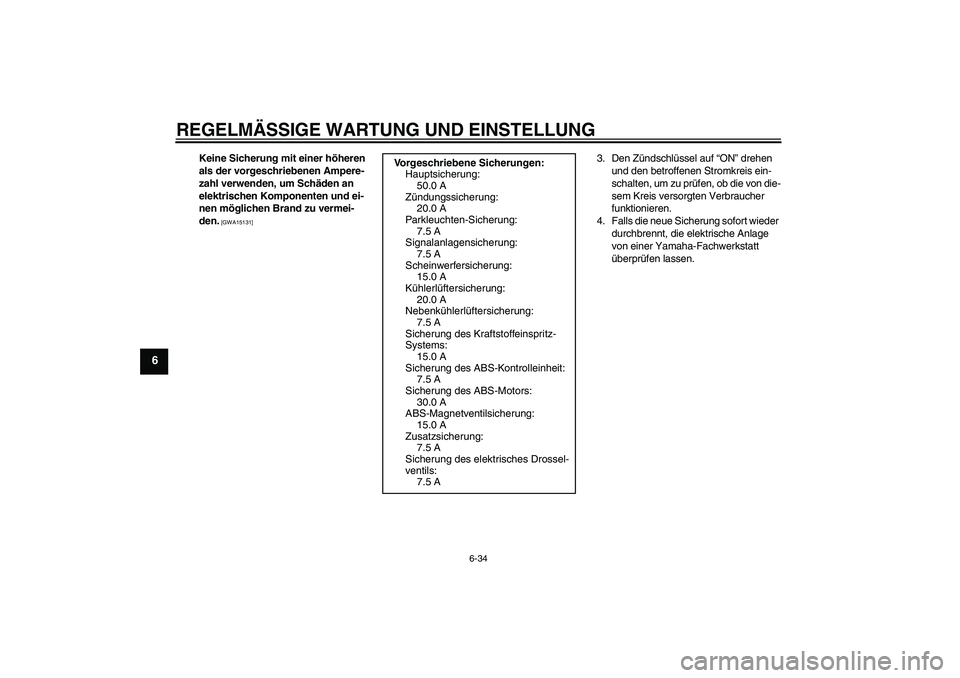

Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen. Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Zündungssicherung:
20.0 A
Parkleuchten-Sicherung:
7.5 A
Signalanlagensicherung:
7.5 A
Scheinwerfersicherung:
15.0 A
Kühlerlüftersicherung:
20.0 A
Nebenkühlerlüftersicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
15.0 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drossel-
ventils:
7.5 A
U2S3G1G0.book Page 34 Thursday, August 6, 2009 12:49 PM
Page 91 of 112

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
6
GAU46461

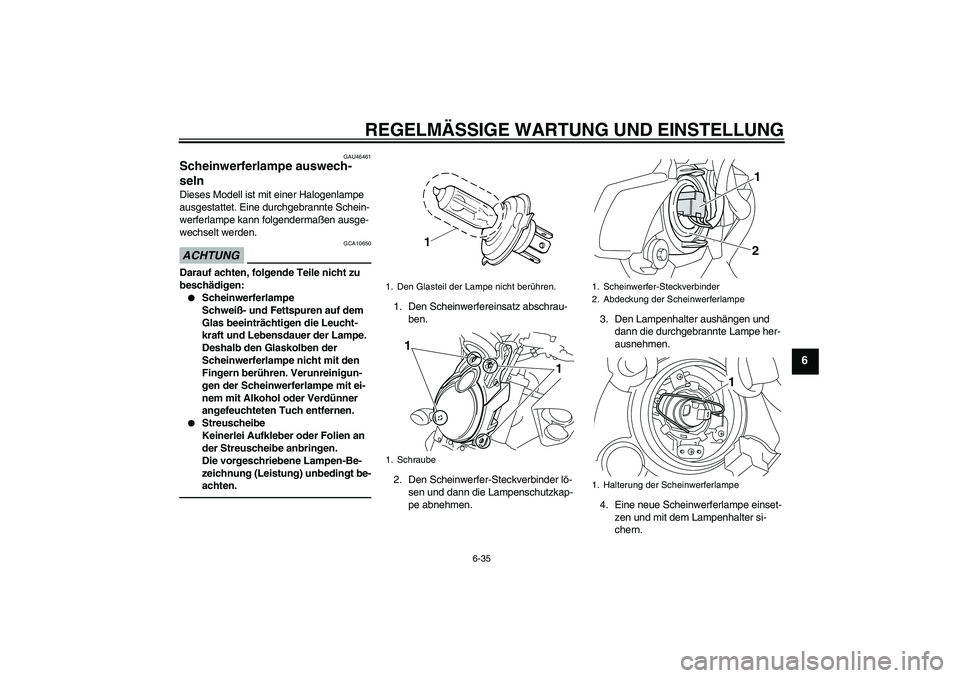

Scheinwerferlampe auswech-
seln Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1
1
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1. Halterung der Scheinwerferlampe
1
2
1
U2S3G1G0.book Page 35 Thursday, August 6, 2009 12:49 PM
Page 92 of 112
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-36
6
5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24181

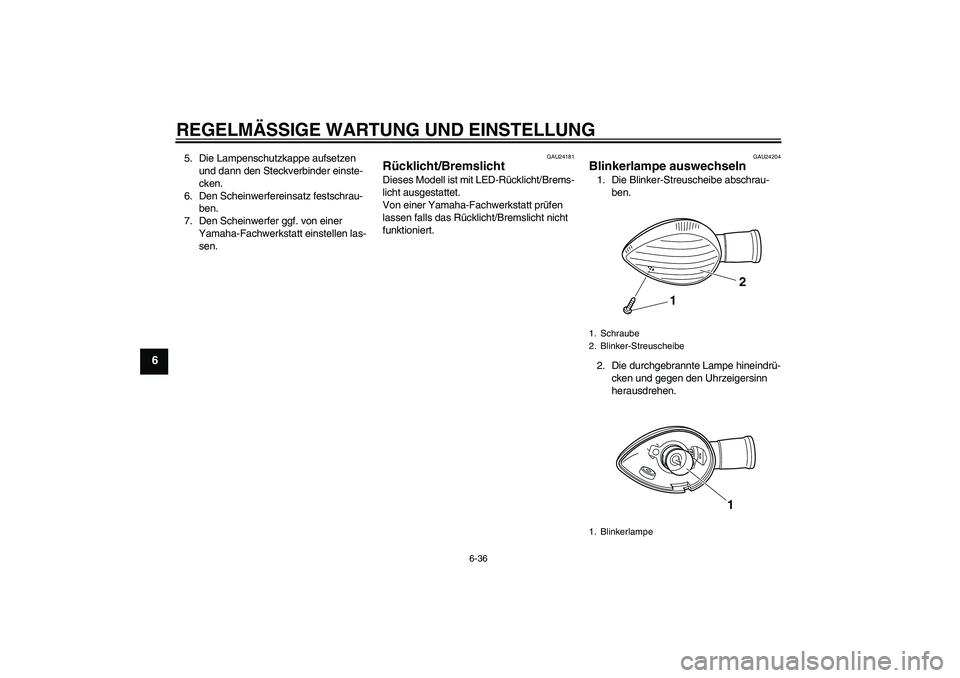

Rücklicht/Bremslicht Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.1. Schraube
2. Blinker-Streuscheibe
1. Blinkerlampe
1
2
1
U2S3G1G0.book Page 36 Thursday, August 6, 2009 12:49 PM
Page 93 of 112
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
6
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]GAU46781

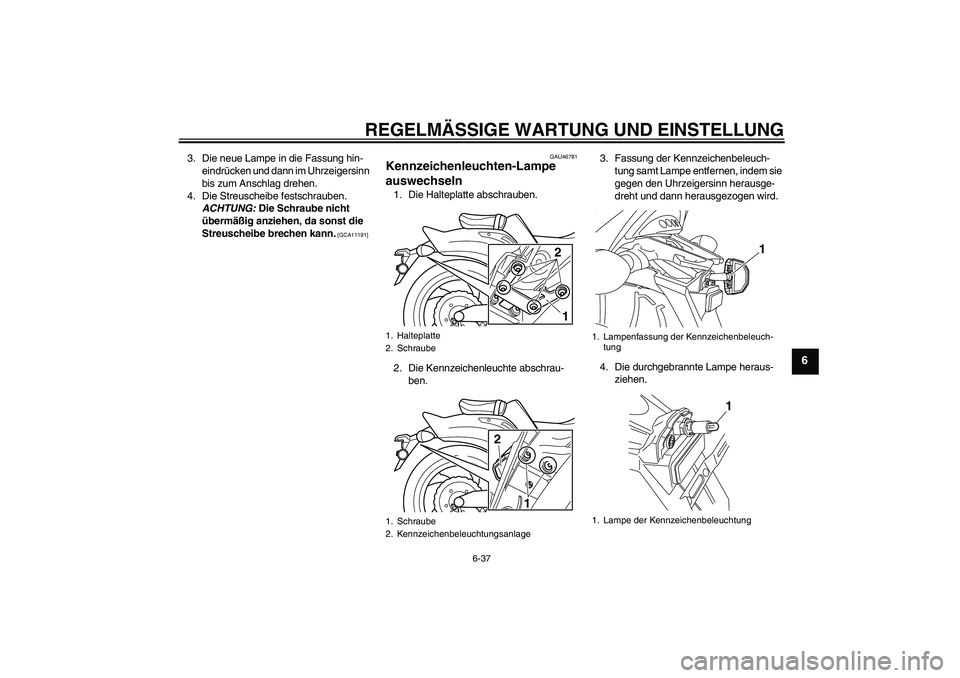

Kennzeichenleuchten-Lampe
auswechseln 1. Die Halteplatte abschrauben.
2. Die Kennzeichenleuchte abschrau-
ben.3. Fassung der Kennzeichenbeleuch-
tung samt Lampe entfernen, indem sie
gegen den Uhrzeigersinn herausge-
dreht und dann herausgezogen wird.
4. Die durchgebrannte Lampe heraus-
ziehen.1. Halteplatte
2. Schraube
1. Schraube
2. Kennzeichenbeleuchtungsanlage
12
1 2
1. Lampenfassung der Kennzeichenbeleuch-
tung
1. Lampe der Kennzeichenbeleuchtung
1
1
U2S3G1G0.book Page 37 Thursday, August 6, 2009 12:49 PM
Page 94 of 112
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
6
5. Eine neue Lampe in die Fassung ein-
setzen.
6. Die Fassung samt Lampe einbauen.
Dazu die Fassung hineindrücken und
sie dann im Uhrzeigersinn bis zum An-
schlag drehen.
7. Die Kennzeichenleuchte wieder fest-
schrauben.
8. Die Halteplatte montieren und fest-
schrauben.
GAU46403

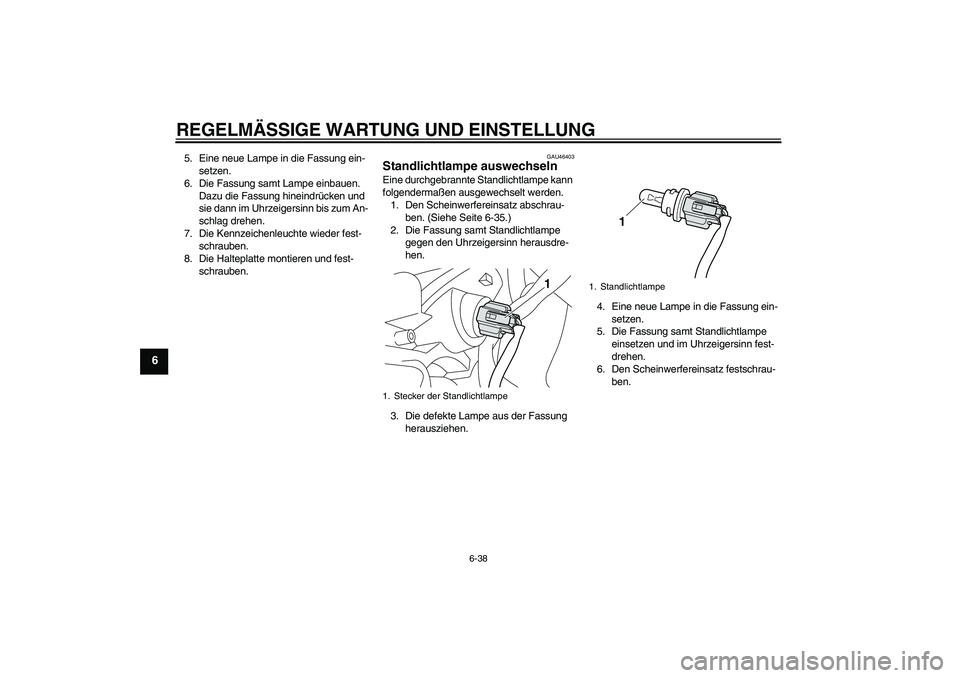

Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-35.)
2. Die Fassung samt Standlichtlampe
gegen den Uhrzeigersinn herausdre-
hen.
3. Die defekte Lampe aus der Fassung
herausziehen.4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Standlichtlampe
einsetzen und im Uhrzeigersinn fest-
drehen.
6. Den Scheinwerfereinsatz festschrau-
ben.1. Stecker der Standlichtlampe
1
1. Standlichtlampe
1
U2S3G1G0.book Page 38 Thursday, August 6, 2009 12:49 PM
Page 95 of 112

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-39
6
GAU24350
Motorrad aufbocken Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-Mon-
tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-wenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingenarme
stellen.
GAU25871
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
U2S3G1G0.book Page 39 Thursday, August 6, 2009 12:49 PM
Page 96 of 112
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-40
6

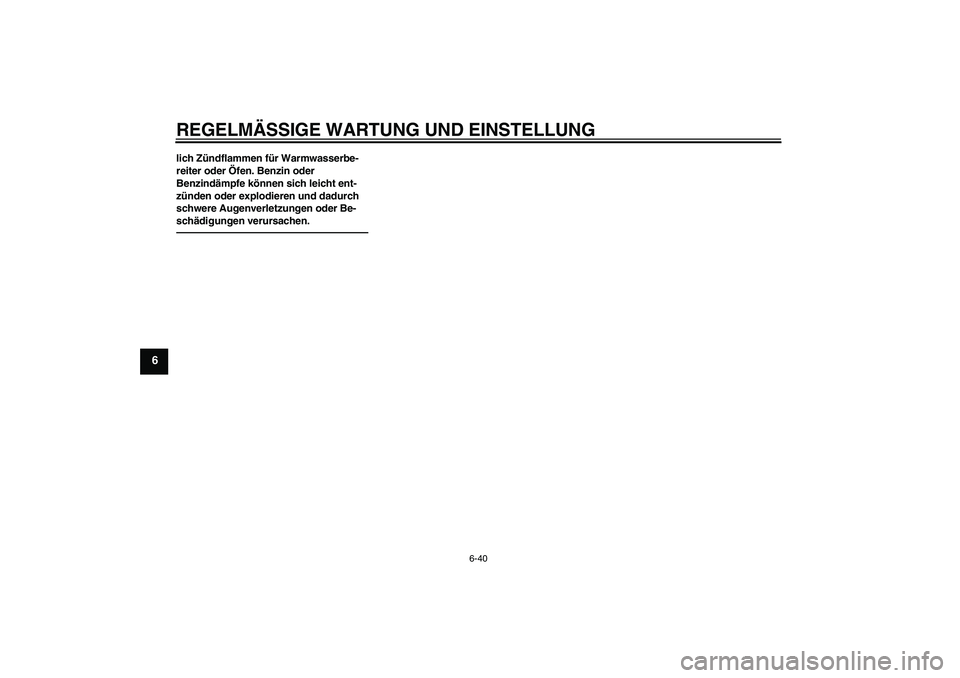

lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.U2S3G1G0.book Page 40 Thursday, August 6, 2009 12:49 PM
