ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-1
7
FAU41951

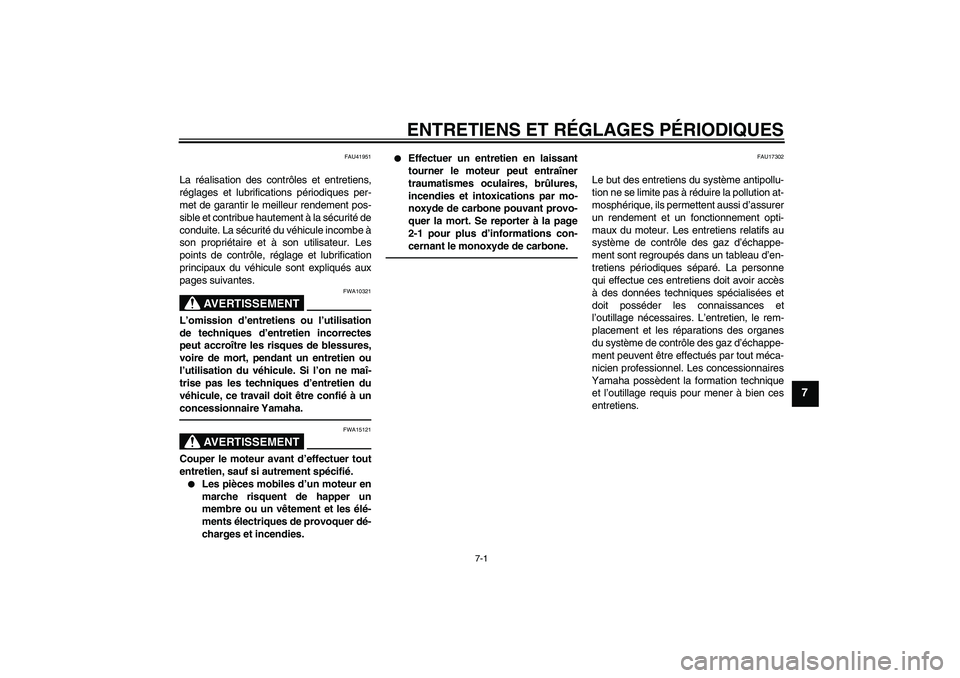

La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité de
conduite. La sécurité du véhicule incombe à
son propriétaire et à son utilisateur. Les
points de contrôle, réglage et lubrification
principaux du véhicule sont expliqués aux
pages suivantes.
AVERTISSEMENT
FWA10321
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15121
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.

Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.


Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
2-1 pour plus d’informations con-
cernant le monoxyde de carbone.
FAU17302
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assurer
un rendement et un fonctionnement opti-
maux du moteur. Les entretiens relatifs au
système de contrôle des gaz d’échappe-
ment sont regroupés dans un tableau d’en-
tretiens périodiques séparé. La personne
qui effectue ces entretiens doit avoir accès
à des données techniques spécialisées et
doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échappe-
ment peuvent être effectués par tout méca-
nicien professionnel. Les concessionnaires
Yamaha possèdent la formation technique
et l’outillage requis pour mener à bien ces
entretiens.
U5B682F0.book Page 1 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-2
7
FAU17311

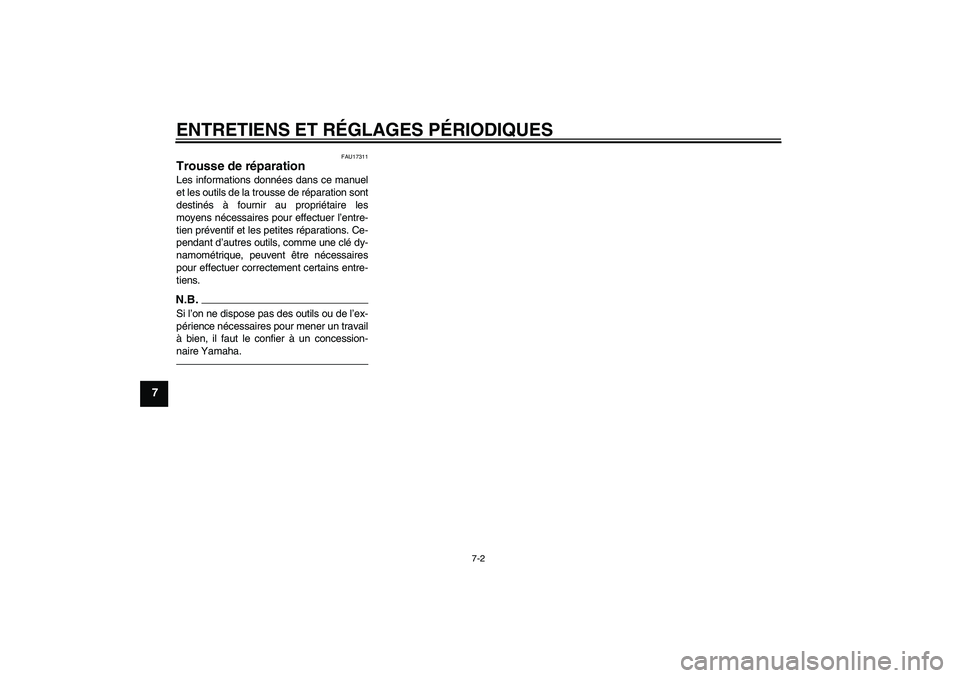

Trousse de réparation Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-
naire Yamaha.U5B682F0.book Page 2 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-3
7
FAU39944

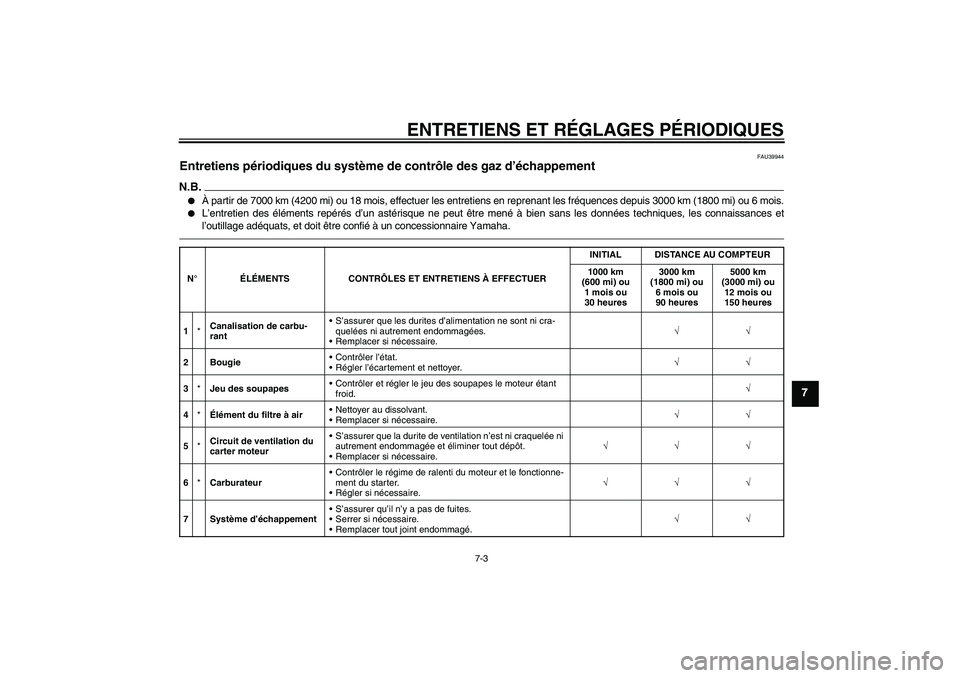

Entretiens périodiques du système de contrôle des gaz d’échappement N.B.

À partir de 7000 km (4200 mi) ou 18 mois, effectuer les entretiens en reprenant les fréquences depuis 3000 km (1800 mi) ou 6 mois.


L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTS CONTRÔLES ET ENTRETIENS À EFFECTUERINITIAL DISTANCE AU COMPTEUR
1000 km
(600 mi) ou
1 mois ou
30 heures3000 km
(1800 mi) ou
6 mois ou
90 heures5000 km
(3000 mi) ou
12 mois ou
150 heures
1*Canalisation de carbu-
rantS’assurer que les durites d’alimentation ne sont ni cra-
quelées ni autrement endommagées.
Remplacer si nécessaire.√√
2 BougieContrôler l’état.
Régler l’écartement et nettoyer.√√
3*Jeu des soupapesContrôler et régler le jeu des soupapes le moteur étant
froid.√
4*Élément du filtre à airNettoyer au dissolvant.
Remplacer si nécessaire.√√
5*Circuit de ventilation du
carter moteurS’assurer que la durite de ventilation n’est ni craquelée ni
autrement endommagée et éliminer tout dépôt.
Remplacer si nécessaire.√√√
6*CarburateurContrôler le régime de ralenti du moteur et le fonctionne-
ment du starter.
Régler si nécessaire.√√√
7 Système d’échappementS’assurer qu’il n’y a pas de fuites.
Serrer si nécessaire.
Remplacer tout joint endommagé.√√
U5B682F0.book Page 3 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-4
7

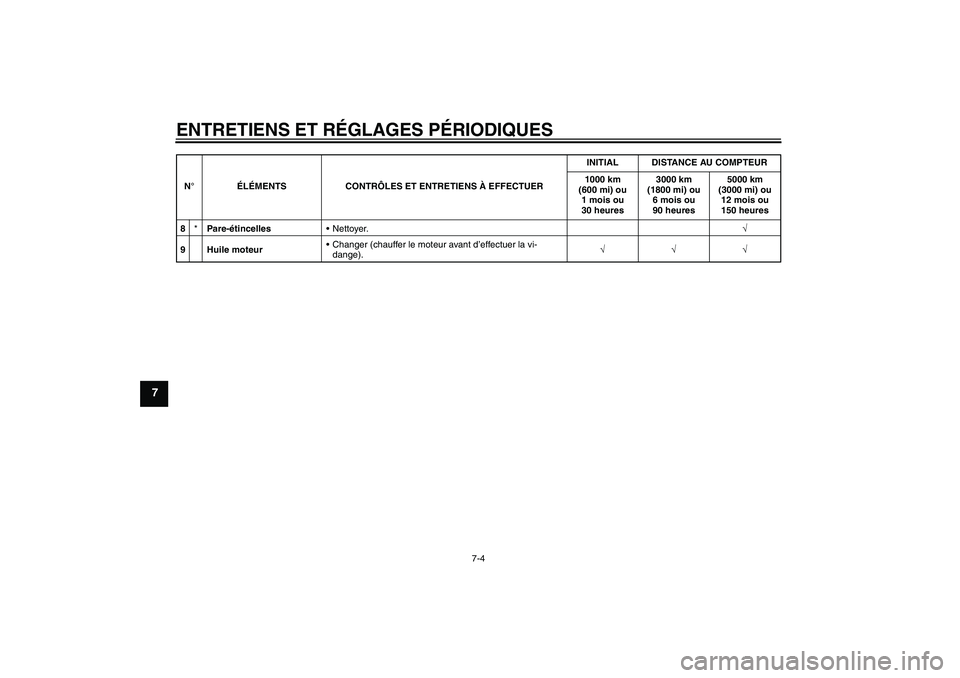

8*Pare-étincellesNettoyer.√
9Huile moteurChanger (chauffer le moteur avant d’effectuer la vi-
dange).√√√ N°ÉLÉMENTS CONTRÔLES ET ENTRETIENS À EFFECTUERINITIAL DISTANCE AU COMPTEUR
1000 km
(600 mi) ou
1 mois ou
30 heures3000 km
(1800 mi) ou
6 mois ou
90 heures5000 km
(3000 mi) ou
12 mois ou
150 heures
U5B682F0.book Page 4 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-5
7
FAU3534A

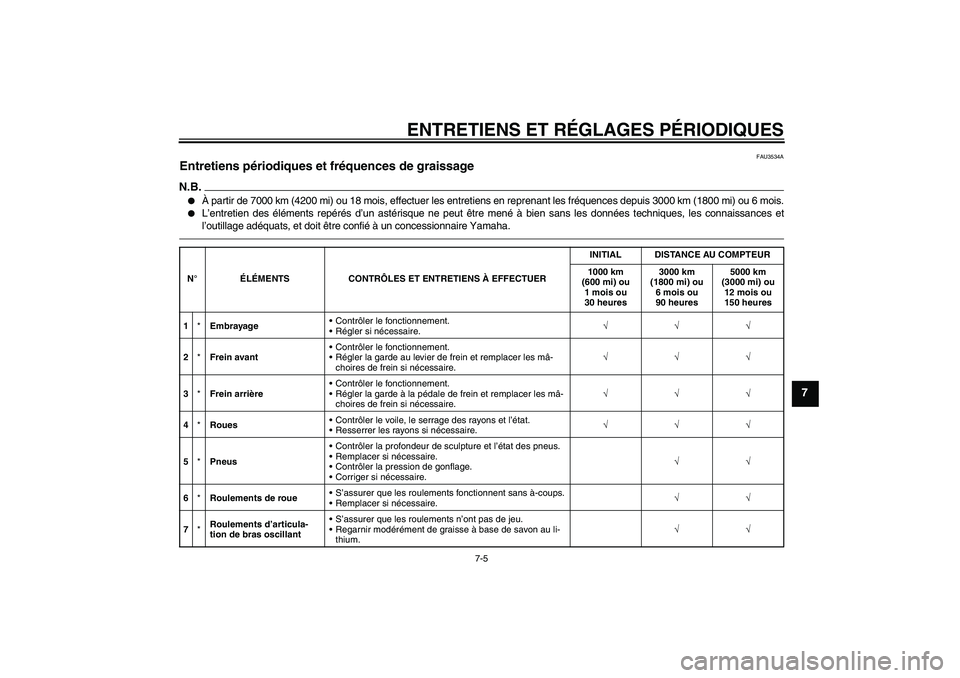

Entretiens périodiques et fréquences de graissage N.B.

À partir de 7000 km (4200 mi) ou 18 mois, effectuer les entretiens en reprenant les fréquences depuis 3000 km (1800 mi) ou 6 mois.


L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTS CONTRÔLES ET ENTRETIENS À EFFECTUERINITIAL DISTANCE AU COMPTEUR
1000 km
(600 mi) ou
1 mois ou
30 heures3000 km
(1800 mi) ou
6 mois ou
90 heures5000 km
(3000 mi) ou
12 mois ou
150 heures
1*EmbrayageContrôler le fonctionnement.
Régler si nécessaire.√√√
2*Frein avantContrôler le fonctionnement.
Régler la garde au levier de frein et remplacer les mâ-
choires de frein si nécessaire.√√√
3*Frein arrièreContrôler le fonctionnement.
Régler la garde à la pédale de frein et remplacer les mâ-
choires de frein si nécessaire.√√√
4*RouesContrôler le voile, le serrage des rayons et l’état.
Resserrer les rayons si nécessaire.√√√
5*PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√
6*Roulements de roueS’assurer que les roulements fonctionnent sans à-coups.
Remplacer si nécessaire.√√
7*Roulements d’articula-
tion de bras oscillantS’assurer que les roulements n’ont pas de jeu.
Regarnir modérément de graisse à base de savon au li-
thium.√√
U5B682F0.book Page 5 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-6
7
8Chaîne de transmissionContrôler la tension, l’alignement et l’état de la chaîne.
Régler et lubrifier la chaîne au lubrifiant Yamaha pour
chaînes et câbles.Chaque randonnée
9*Roulements de directionS’assurer qu’il n’y a pas de jeu.
Regarnir modérément de graisse à base de savon au li-
thium.√√
10*Visserie du châssisContrôler toute la visserie du châssis.
Corriger si nécessaire.√√√
11Axe de pivot de levier de
freinEnduire d’un peu de graisse à base de savon au lithium.√√
12Axe de pivot de pédale
de freinEnduire d’un peu de graisse à base de savon au lithium.√√
13 Pivot de béquille latéraleContrôler le fonctionnement.
Enduire d’un peu de graisse à base de savon au lithium.√√
14*Fourche avantContrôler le fonctionnement et s’assurer de l’absence de
fuites d’huile.
Remplacer si nécessaire.√√
15*Combiné ressort-amor-
tisseurContrôler le fonctionnement et s’assurer de l’absence de
fuites d’huile.
Remplacer si nécessaire.√
16*Câbles de commandeEnduire abondamment de lubrifiant Yamaha pour chaî-
nes et câble ou d’huile moteur.√√√
17*Boîtier de poignée et câ-
ble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des
gaz.√√√ N°ÉLÉMENTS CONTRÔLES ET ENTRETIENS À EFFECTUERINITIAL DISTANCE AU COMPTEUR
1000 km
(600 mi) ou
1 mois ou
30 heures3000 km
(1800 mi) ou
6 mois ou
90 heures5000 km
(3000 mi) ou
12 mois ou
150 heures
U5B682F0.book Page 6 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-7
7
FAU40000

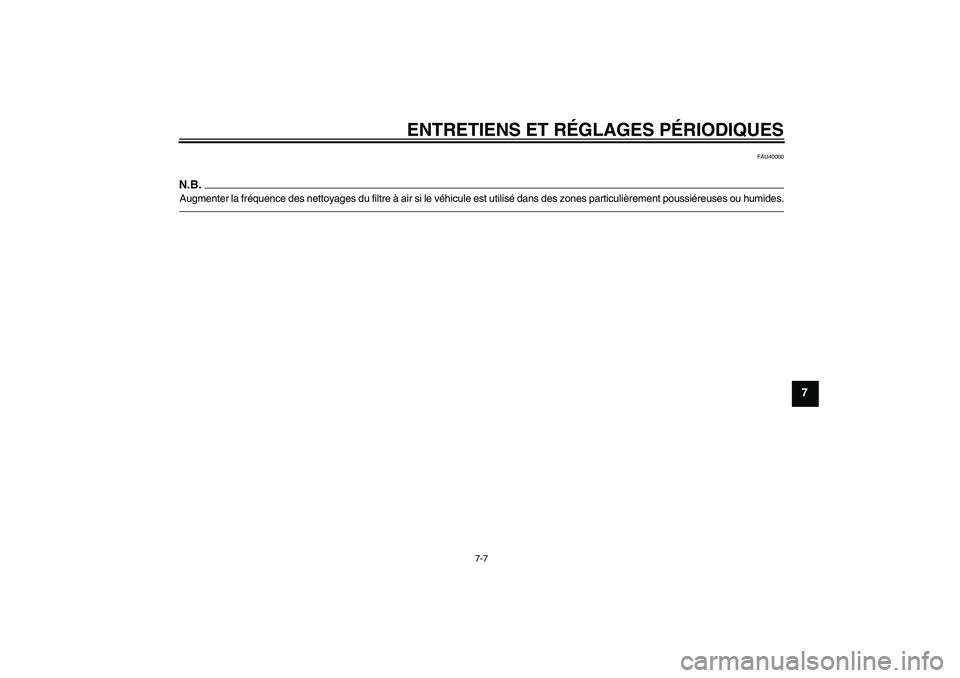

N.B.Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou humides.
U5B682F0.book Page 7 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-8
7
FAU18771

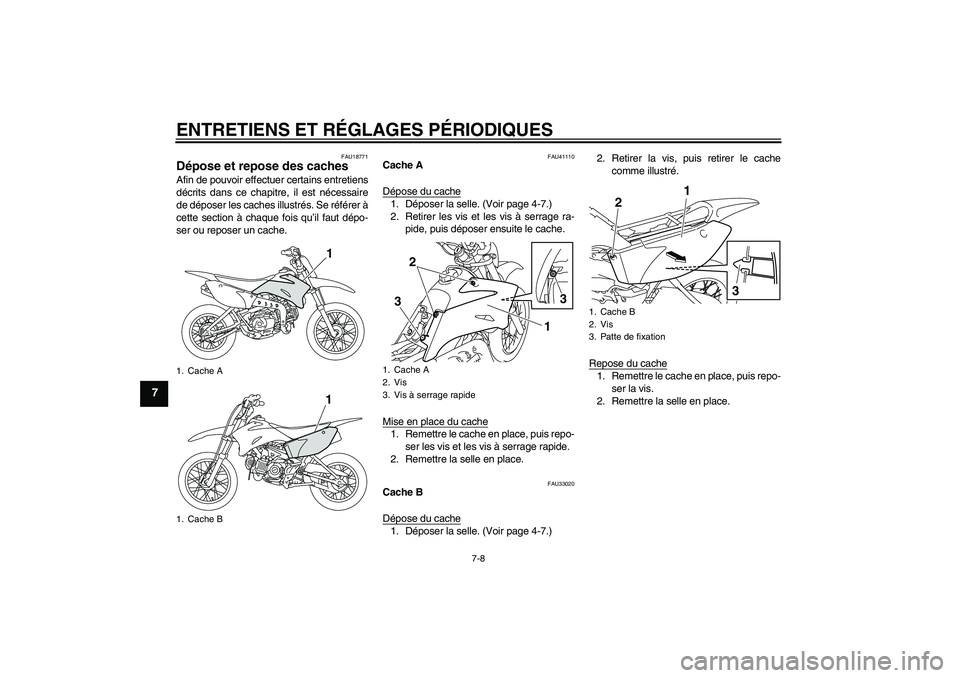

Dépose et repose des caches Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU41110
Cache A
Dépose du cache1. Déposer la selle. (Voir page 4-7.)
2. Retirer les vis et les vis à serrage ra-
pide, puis déposer ensuite le cache.
Mise en place du cache1. Remettre le cache en place, puis repo-
ser les vis et les vis à serrage rapide.
2. Remettre la selle en place.
FAU33020
Cache B
Dépose du cache1. Déposer la selle. (Voir page 4-7.)2. Retirer la vis, puis retirer le cache
comme illustré.
Repose du cache
1. Remettre le cache en place, puis repo-
ser la vis.
2. Remettre la selle en place.
1. Cache A
1. Cache B
11
1. Cache A
2. Vis
3. Vis à serrage rapide
3
1 2
3
1. Cache B
2. Vis
3. Patte de fixation
3
