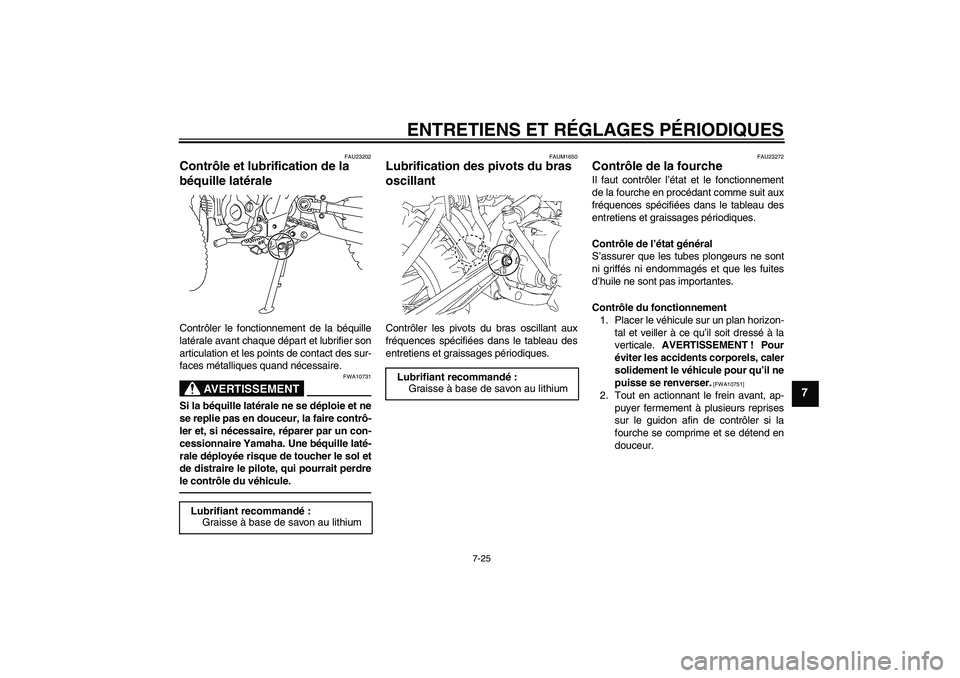

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-25
7
FAU23202
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des sur-
faces métalliques quand nécessaire.
AVERTISSEMENT
FWA10731
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
de distraire le pilote, qui pourrait perdre
le contrôle du véhicule.
FAUM1650
Lubrification des pivots du bras
oscillant Contrôler les pivots du bras oscillant aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
FAU23272
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U5B682F0.book Page 25 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

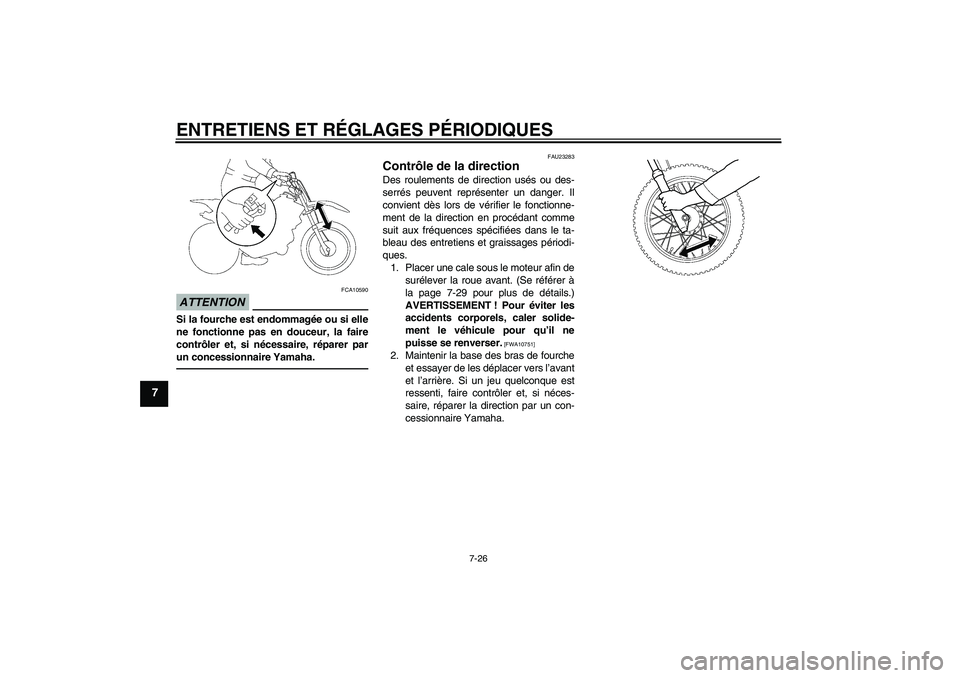

7-26
7
ATTENTION
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23283
Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant. (Se référer à
la page 7-29 pour plus de détails.)
AVERTISSEMENT ! Pour éviter les
accidents corporels, caler solide-
ment le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
U5B682F0.book Page 26 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-27
7
FAU23291
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU23395
Batterie La batterie se situe derrière le cache B.
(Voir page 7-8.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier le
branchement correct de la fiche rapide de
batterie et de le corriger, si nécessaire.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeuxou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
1. Fiche rapide de batterie
2. Sangle de batterie
3. Batterie
2
3
1
U5B682F0.book Page 27 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

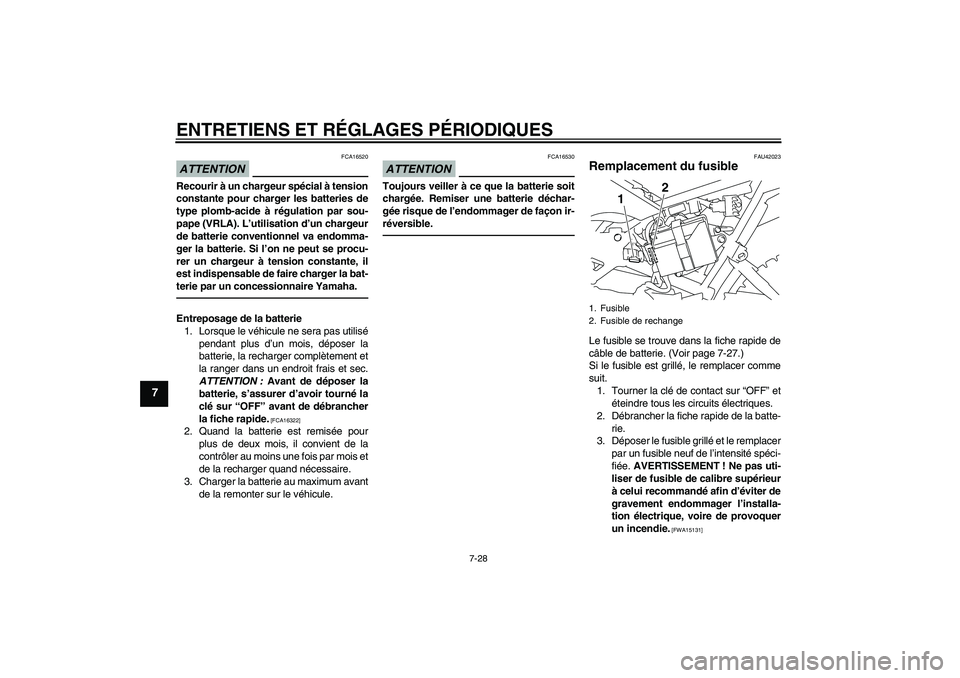

7-28
7
ATTENTION
FCA16520
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). L’utilisation d’un chargeur
de batterie conventionnel va endomma-
ger la batterie. Si l’on ne peut se procu-
rer un chargeur à tension constante, il
est indispensable de faire charger la bat-
terie par un concessionnaire Yamaha.Entreposage de la batterie
1. Lorsque le véhicule ne sera pas utilisé
pendant plus d’un mois, déposer la
batterie, la recharger complètement et
la ranger dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF” avant de débrancher
la fiche rapide.
[FCA16322]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION
FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-
réversible.
FAU42023
Remplacement du fusible Le fusible se trouve dans la fiche rapide de
câble de batterie. (Voir page 7-27.)
Si le fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre tous les circuits électriques.
2. Débrancher la fiche rapide de la batte-
rie.
3. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT ! Ne pas uti-
liser de fusible de calibre supérieur
à celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15131]
1. Fusible
2. Fusible de rechange
1
2
U5B682F0.book Page 28 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

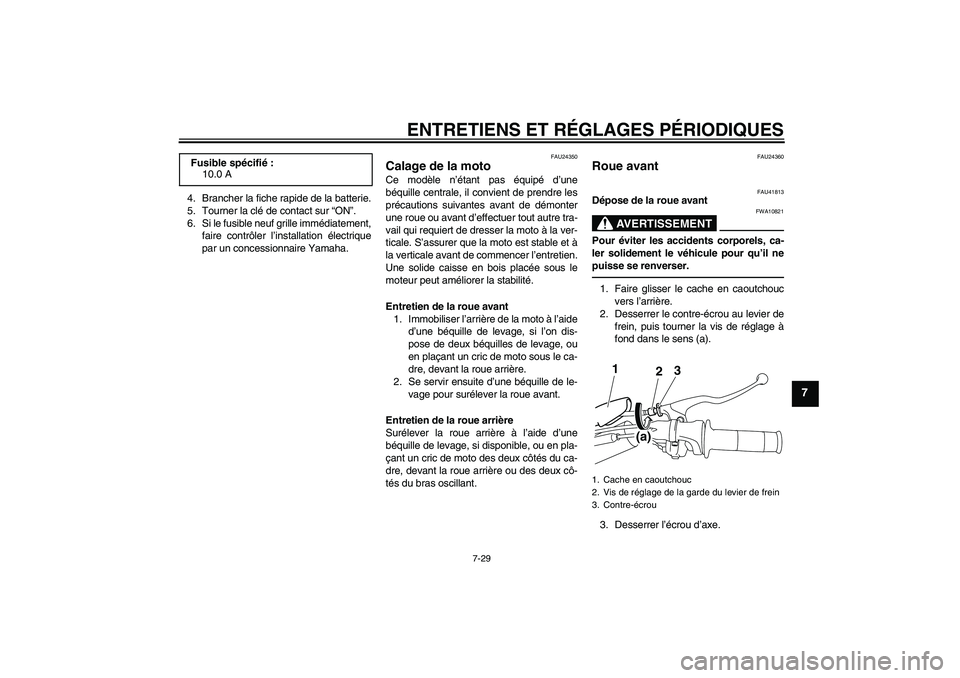

7-29
7
4. Brancher la fiche rapide de la batterie.
5. Tourner la clé de contact sur “ON”.
6. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
FAU24360
Roue avant
FAU41813
Dépose de la roue avant
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.1. Faire glisser le cache en caoutchouc
vers l’arrière.
2. Desserrer le contre-écrou au levier de
frein, puis tourner la vis de réglage à
fond dans le sens (a).
3. Desserrer l’écrou d’axe. Fusible spécifié:
10.0 A1. Cache en caoutchouc
2. Vis de réglage de la garde du levier de frein
3. Contre-écrou
3
2
(a)
1
U5B682F0.book Page 29 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

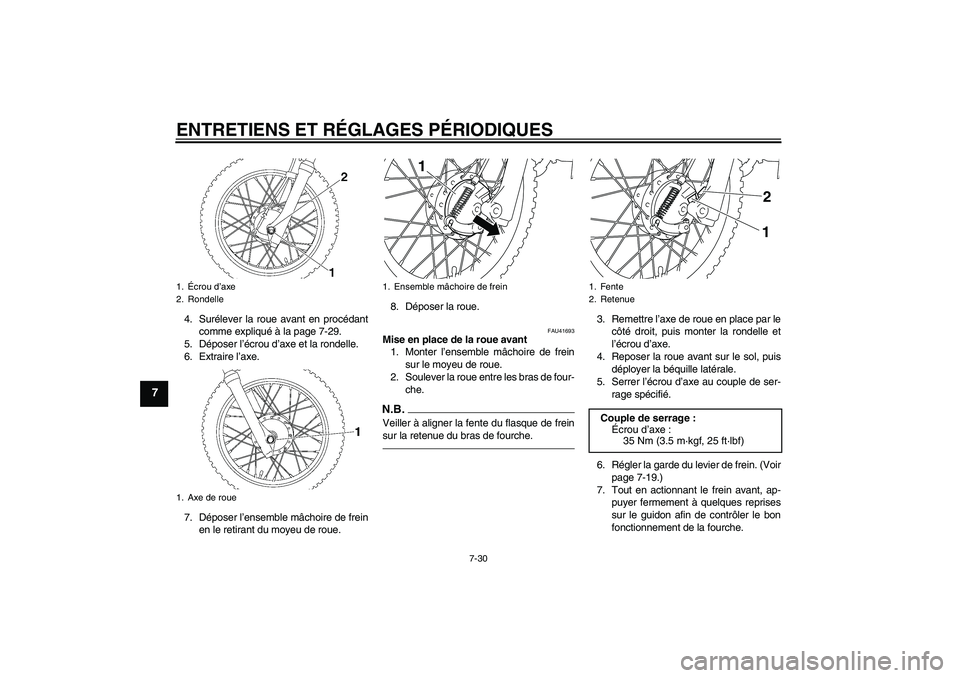

7-30
7
4. Surélever la roue avant en procédant
comme expliqué à la page 7-29.
5. Déposer l’écrou d’axe et la rondelle.
6. Extraire l’axe.
7. Déposer l’ensemble mâchoire de frein
en le retirant du moyeu de roue.8. Déposer la roue.
FAU41693
Mise en place de la roue avant
1. Monter l’ensemble mâchoire de frein
sur le moyeu de roue.
2. Soulever la roue entre les bras de four-
che.N.B.Veiller à aligner la fente du flasque de frein
sur la retenue du bras de fourche.
3. Remettre l’axe de roue en place par le
côté droit, puis monter la rondelle et
l’écrou d’axe.
4. Reposer la roue avant sur le sol, puis
déployer la béquille latérale.
5. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
6. Régler la garde du levier de frein. (Voir
page 7-19.)
7. Tout en actionnant le frein avant, ap-
puyer fermement à quelques reprises
sur le guidon afin de contrôler le bon
fonctionnement de la fourche.
1.Écrou d’axe
2. Rondelle
1. Axe de roue
1. Ensemble mâchoire de frein
1
1. Fente
2. RetenueCouple de serrage :
Écrou d’axe :
35 Nm (3.5 m·kgf, 25 ft·lbf)
21
U5B682F0.book Page 30 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

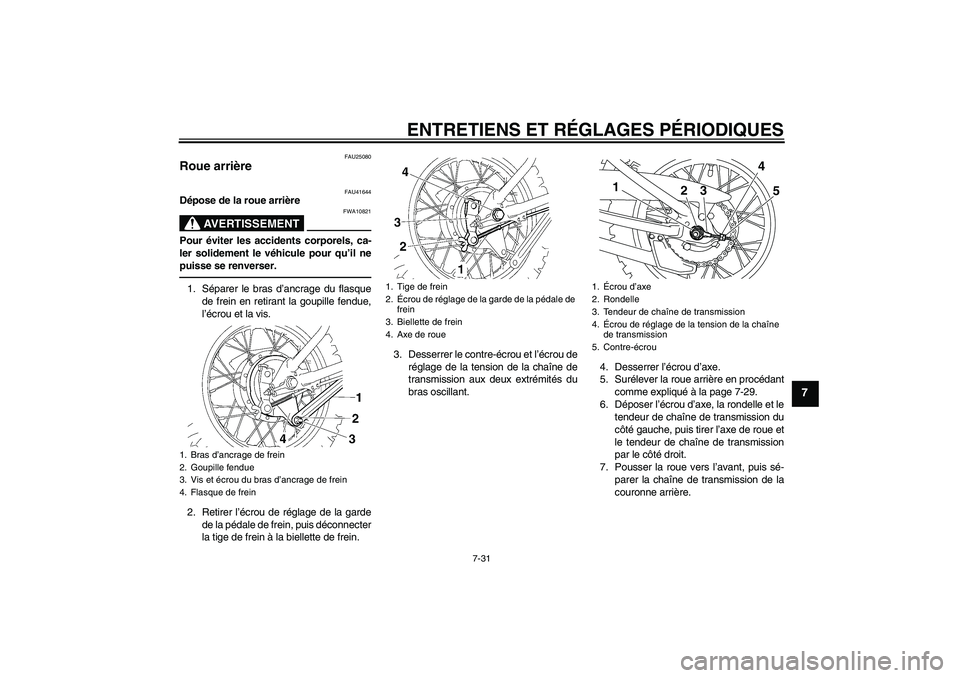

7-31
7
FAU25080
Roue arrière
FAU41644
Dépose de la roue arrière
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.1. Séparer le bras d’ancrage du flasque
de frein en retirant la goupille fendue,
l’écrou et la vis.
2. Retirer l’écrou de réglage de la garde
de la pédale de frein, puis déconnecter
la tige de frein à la biellette de frein.3. Desserrer le contre-écrou et l’écrou de
réglage de la tension de la chaîne de
transmission aux deux extrémités du
bras oscillant.4. Desserrer l’écrou d’axe.
5. Surélever la roue arrière en procédant
comme expliqué à la page 7-29.
6. Déposer l’écrou d’axe, la rondelle et le
tendeur de chaîne de transmission du
côté gauche, puis tirer l’axe de roue et
le tendeur de chaîne de transmission
par le côté droit.
7. Pousser la roue vers l’avant, puis sé-
parer la chaîne de transmission de la
couronne arrière.1. Bras d’ancrage de frein
2. Goupille fendue
3. Vis et écrou du bras d’ancrage de frein
4. Flasque de frein
1. Tige de frein
2.Écrou de réglage de la garde de la pédale de
frein
3. Biellette de frein
4. Axe de roue
1.Écrou d’axe
2. Rondelle
3. Tendeur de chaîne de transmission
4.Écrou de réglage de la tension de la chaîne
de transmission
5. Contre-écrou
1
2
3
5 4
U5B682F0.book Page 31 Tuesday, June 9, 2009 2:05 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-32
7
N.B.Il n’est pas nécessaire de démonter la
chaîne pour déposer et reposer la roue.8. Déposer la roue.
FAU41654
Mise en place de la roue arrière
1. Monter la chaîne de transmission sur
la couronne arrière.
2. Surélever la roue arrière, puis monter
le tendeur de chaîne de transmission
et la roue en insérant l’axe de roue par
le côté droit.
3. Monter le tendeur de chaîne de trans-
mission, la rondelle et l’écrou d’axe.
4. Reposer la roue arrière sur le sol, puis
déployer la béquille latérale.5. Monter la tige de frein sur la biellette
de frein, puis monter l’écrou de ré-
glage de la garde de la pédale de frein
sur la tige.
6. Raccorder le bras d’ancrage de frein
au flasque de frein en montant la vis et
l’écrou, puis en serrant l’écrou au cou-
ple de serrage spécifié.
7. Mettre une goupille fendue neuve en
place.
8. Régler la tension de la chaîne de
transmission. (Voir page 7-21.)
9. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
10. Régler la garde de la pédale de frein.
(Voir page 7-20.)
FAU25851
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-
Couple de serrage :
Écrou du bras d’ancrage de frein :
26 Nm (2.6 m·kgf, 19 ft·lbf)
Couple de serrage :
Écrou d’axe :
60 Nm (6.0 m·kgf, 43 ft·lbf)
U5B682F0.book Page 32 Tuesday, June 9, 2009 2:05 PM
