MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
2
3
4
5
67
8
9

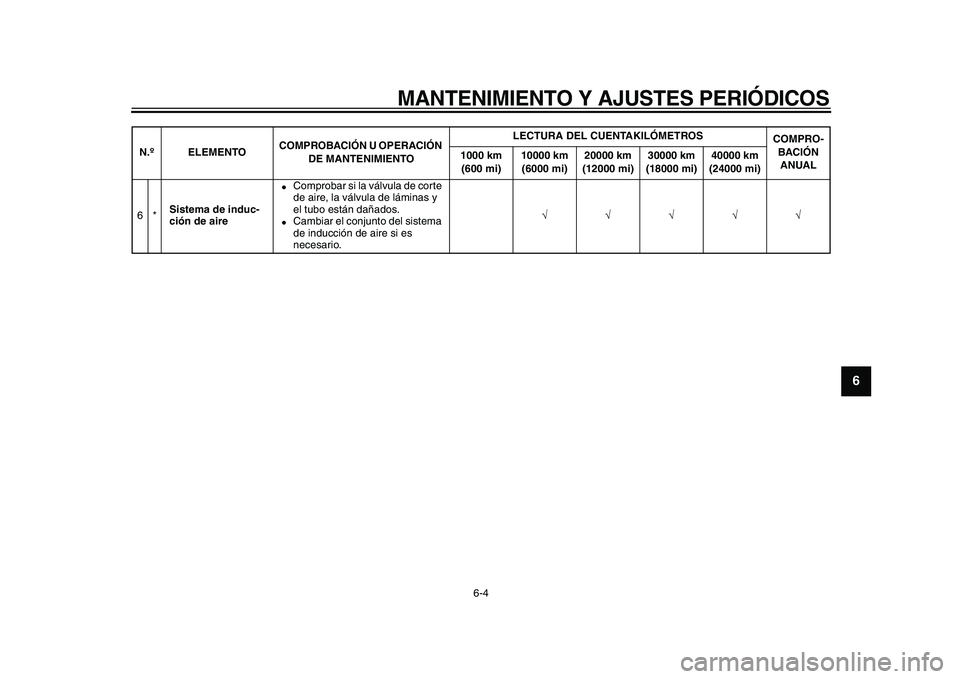

6*
Sistema de induc-
ción de aire

Comprobar si la válvula de corte
de aire, la válvula de láminas y
el tubo están dañados.

Cambiar el conjunto del sistema
de inducción de aire si es
necesario.
√√√√√
N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
✼✥✯✣✺ ✧




MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
1
2
3
4
5
6
7
8
9

SAU1770C

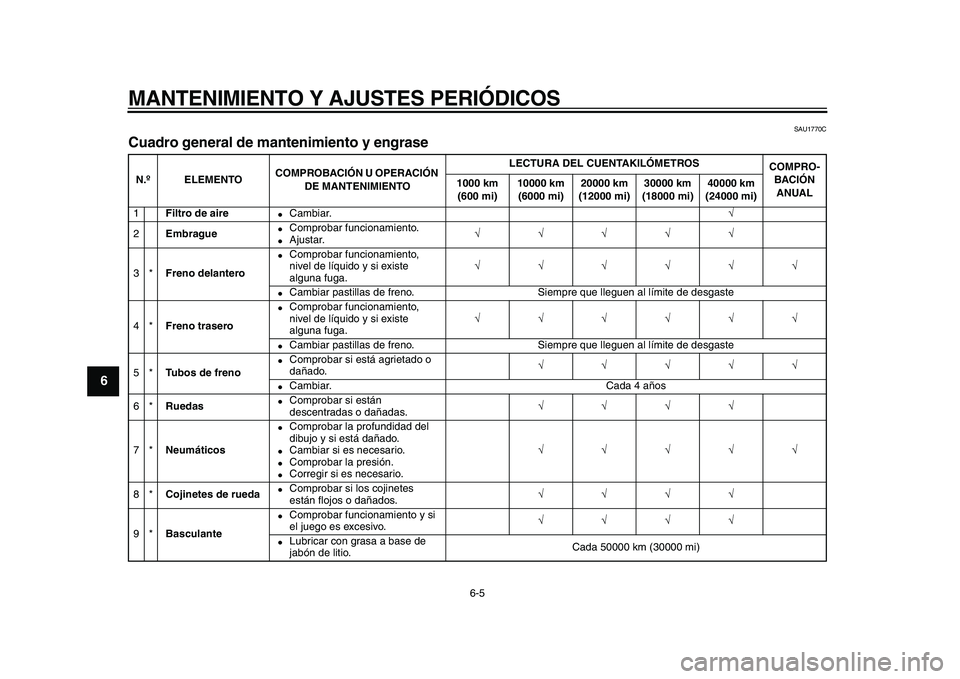

Cuadro general de mantenimiento y engrase
N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1
Filtro de aire

Cambiar.
√
2
Embrague

Comprobar funcionamiento.

Ajustar.
√√√√√
3*
Freno delantero

Comprobar funcionamiento,
nivel de líquido y si existe
alguna fuga.
√√√√√√

Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4*
Freno trasero

Comprobar funcionamiento,
nivel de líquido y si existe
alguna fuga.
√√√√√√

Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5*
Tubos de freno

Comprobar si está agrietado o
dañado.
√√√√√

Cambiar. Cada 4 años
6*
Ruedas

Comprobar si están
descentradas o dañadas.
√√√√
7*
Neumáticos

Comprobar la profundidad del
dibujo y si está dañado.

Cambiar si es necesario.

Comprobar la presión.

Corregir si es necesario.
√√√√√
8*
Cojinetes de rueda

Comprobar si los cojinetes
están flojos o dañados.
√√√√
9*
Basculante

Comprobar funcionamiento y si
el juego es excesivo.
√√√√

Lubricar con grasa a base de
jabón de litio.Cada 50000 km (30000 mi)
✼✥✯✣✺




MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
2
3
4
5
67
8
9

10
Cadena de transmi-
sión

Compruebe la holgura, la
alineación y el estado de la
cadena.

Ajuste y lubrique la cadena con
un lubricante especial para
cadenas con juntas tóricas.Cada 1000 km (600 mi) y después de lavar la motocicleta, utilizarla con lluvia o
en lugares húmedos
11 *
Cojinetes de direc-
ción

Comprobar el juego de los
cojinetes y si la dirección está
dura.
√√√√√

Lubricar con grasa a base de
jabón de litio.Cada 20000 km (12000 mi)
12 *
Fijaciones del bas-
tidor

Comprobar que todas las
tuercas, pernos y tornillos estén
correctamente apretados.
√√√√√
13
Eje pivote de la
maneta de freno

Lubricar con grasa de silicona.
√√√√√
14
Eje pivote del pedal
de freno

Lubricar con grasa a base de
jabón de litio.
√√√√√
15
Eje pivote de la
maneta de embra-
gue

Lubricar con grasa a base de
jabón de litio.
√√√√√
16
Eje pivote del pedal
de cambio

Lubricar con grasa a base de
jabón de litio.
√√√√√
17
Caballete lateral

Comprobar funcionamiento.

Lubricar con grasa a base de
jabón de litio.
√√√√√
18 *
Interruptor del
caballete lateral

Comprobar funcionamiento.
√√√√√√
19 *
Horquilla delantera

Comprobar funcionamiento y si
existen fugas de aceite.
√√√√
N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
✼✥✯✣✺ ✩




MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
1
2
3
4
5
6
7
8
9

20 *
Conjunto amorti-
guador

Comprobar funcionamiento y si
el amortiguador pierde aceite.
√√√√
21 *
Puntos de pivote
del brazo de aco-
plamiento y del
brazo de relé de la
suspensión trasera

Comprobar funcionamiento.
√√√√

Lubricar con grasa a base de
jabón de litio.
√√
22
Aceite de motor

Cambiar.

Comprobar nivel de aceite y si
existen fugas.
√√√√√√
23
Filtro de aceite del
motor

Cambiar.
√√√
24 *
Sistema de refrige-
ración

Comprobar nivel de líquido
refrigerante y si existen fugas.
√√√√√

Cambiar. Cada 3 años
25 *
Interruptores de
freno delantero y
trasero

Comprobar funcionamiento.
√√√√√√
26
Piezas móviles y
cables

Lubricar.
√√√√√
27 *
Caja del puño del
acelerador y cable

Comprobar funcionamiento y
juego.

Ajustar el juego del cable del
acelerador si es necesario.

Lubricar la caja del puño de
acelerador y el cable.
√√√√√
28 *
Luces, señales e
interruptores

Comprobar funcionamiento.

Ajustar la luz del faro.
√√√√√√
N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
✼✥✯✣✺ ✪




MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
2
3
4
5
67
8
9

SAU18680
NOTA


Filtro de aire

El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y no se
debe limpiar con aire comprimido para no dañarlo.

El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.

Mantenimiento del freno hidráulico

Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.

Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.

Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
✼✥✯✣✺ ✫




MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
1
2
3
4
5
6
7
8
9

SAU18712

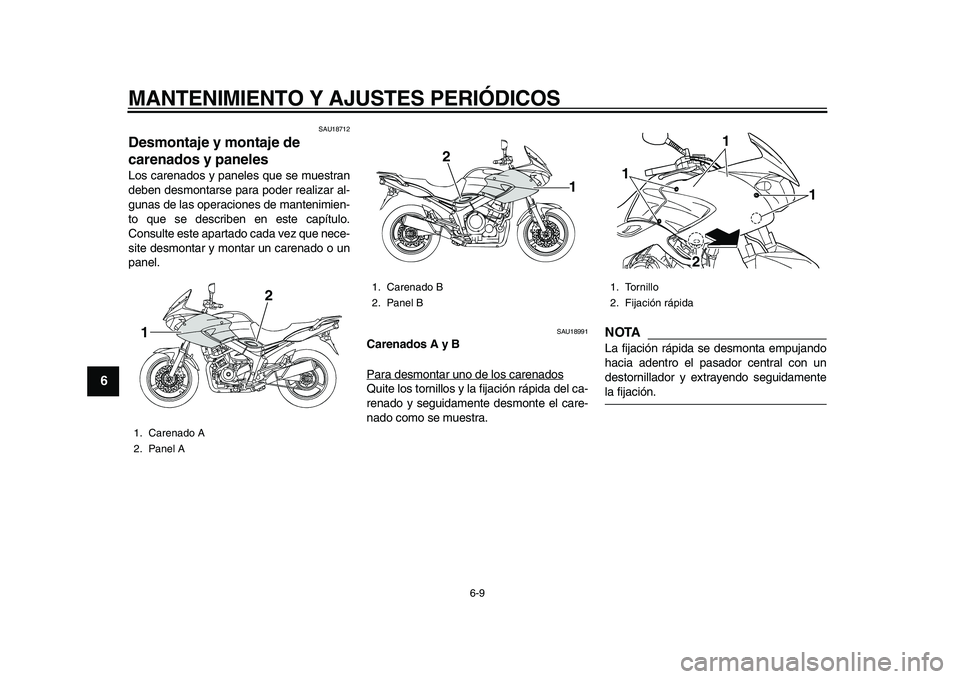

Desmontaje y montaje de
carenados y paneles
Los carenados y paneles que se muestran
deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimien-
to que se describen en este capítulo.
Consulte este apartado cada vez que nece-
site desmontar y montar un carenado o un
panel.
SAU18991
Carenados A y B
Para desmontar uno de los carenados
Quite los tornillos y la fijación rápida del ca-
renado y seguidamente desmonte el care-
nado como se muestra.
NOTA

La fijación rápida se desmonta empujando
hacia adentro el pasador central con un
destornillador y extrayendo seguidamente
la fijación.
1. Carenado A
2. Panel A
2
1

1. Carenado B
2. Panel B2
1
1. Tornillo
2. Fijación rápida
1
1
1
2
✼✥✯✣✺ ✬




MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
2
3
4
5
67
8
9

Para montar el carenado
Coloque el carenado en su posición original
y seguidamente coloque los tornillos y la fi-
jación rápida.NOTA

Para montar la fijación rápida, empuje el
pasador central hacia afuera de modo que
sobresalga de la cabeza de la fijación, intro-
duzca ésta en el carenado y empuje el pa-
sador hasta que quede nivelado con la
cabeza de la fijación.
SAU19171
Paneles A y B
Para desmontar uno de los paneles
1. Desmonte el carenado correspondien-
te A o B. (Vease la página 6-9.)
2. Desmonte el asiento. (Vease la
página 3-15.)
3. Quite el tornillo y seguidamente des-
monte el panel.
Para montar el panel1. Coloque el panel en su posición origi-
nal y apriete el tornillo.
2. Monte el asiento y el carenado.

1. Fijación rápida (después de desmontarla)
2. Fijación rápida (antes de montarla)
12

1. Tornillo
1

1. Panel A
1
✼✥✯✣✺ ✤✣




MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
1
2
3
4
5
6
7
8
9

SAU19642
Comprobación de las bujías
Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiar-
se.Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
NOTA

Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vuelta
después de haberla apretado a mano. No
obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible.
Bujía especificada:
NGK/DPR8EA-9
DENSO/X24EPR-U9
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
1

Par de apriete:
Bujía:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
✼✥✯✣✺ ✤✤
