2010 YAMAHA TDM 900 Manuale de Empleo (in Spanish)

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
2
3
4
5
6
78
9

de suciedad.
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA

SWA11131
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.

Verifique que no haya aceite o cera
en los frenos o en los neumáticos.

Si es preciso, limpie los discos y
los forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN

SCA10800

Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.

No aplique nunca aceite o cera so-bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA


Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.

Con el lavado, la lluvia o los climas
húmedos la óptica del faro se puede
empañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU26202
Almacenamiento
Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa.
ATENCIÓN

SCA10810

Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
✼✥✯✣✺ ✦




CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
1
2
3
4
5
6
7
8
9

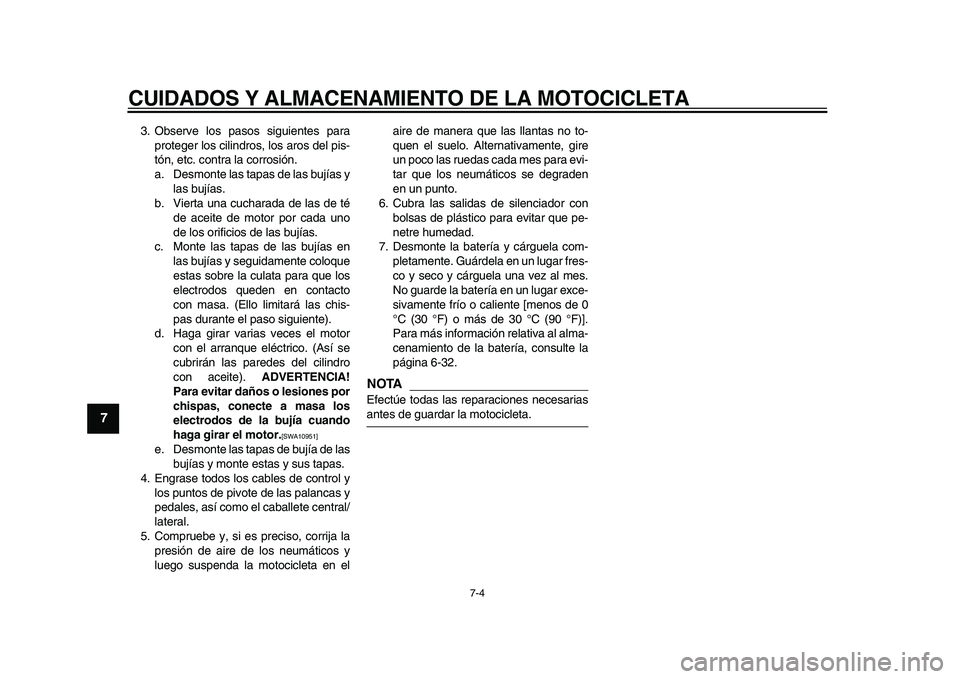

3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chis-
pas durante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite).
ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10951]

e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en elaire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra las salidas de silenciador con
bolsas de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-32.
NOTA

Efectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
✼✥✯✣✺ ✧




8-1
2
3
4
5
6
7
89

ESPECIFICACIONES
SAU2633X
Dimensiones:
Longitud total:
2180 mm (85.8 in)
Anchura total:
800 mm (31.5 in)
Altura total:
1290 mm (50.8 in)
Altura del asiento:
825 mm (32.5 in)
Distancia entre ejes:
1485 mm (58.5 in)
Holgura mínima al suelo:
160 mm (6.30 in)
Radio de giro mínimo:
2900 mm (114.2 in)
Peso:
Con aceite y combustible:
TDM900 223 kg (492 lb)
TDM900A 226 kg (498 lb)
Motor:
Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
2 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
897 cm
3

Calibre
×
Carrera:
92.0
×
67.5 mm (3.62
×
2.66 in)
Relación de compresión:
10.40 :1
Sistema de arranque:
Arranque eléctricoSistema de lubricación:
Cárter seco

Aceite de motor:
Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Con repuesto de filtro de aceite:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Sistema de refrigeración:
Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las ru-
tas):
1.75 L (1.85 US qt, 1.54 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento de papel revestido con aceite
Combustible:
Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
20.0 L (5.28 US gal, 4.40 Imp.gal)
Cantidad de reserva de combustible:
3.5 L (0.92 US gal, 0.77 Imp.gal)
Inyección de gasolina:
Cuerpo del acelerador:
Marca ID:
5PSC 30
Bujía(s):
Fabricante/modelo:
NGK/DPR8EA-9
Fabricante/modelo:
DENSO/X24EPR-U9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)
Embrague:
Tipo de embrague:
Multidisco en baño de aceite
Transmisión:
Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
67/39 (1.718)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
42/16 (2.625)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
✼✥✯✣✺ ✤




ESPECIFICACIONES
8-2
1
2
3
4
5
6
7
8
9

Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
33/12 (2.750)
2a:
37/19 (1.947)
3a:
34/22 (1.545)
4a:
31/25 (1.240)
5a:
26/25 (1.040)
6a:
24/26 (0.923)
Chasis:
Tipo de bastidor:
Diamante
Ángulo del eje delantero:
25.50 °
Base del ángulo de inclinación:
114.0 mm (4.49 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
120/70 ZR18M/C (59W)
Fabricante/modelo:
TDM900 METZELER/MEZ4 FRONT
TDM900A DUNLOP/D220FSTJ
Fabricante/modelo:
TDM900 DUNLOP/D220FSTJ
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
160/60 ZR17M/C (69W)
Fabricante/modelo:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
Fabricante/modelo:
TDM900 DUNLOP/D220STJ
Carga:
Carga máxima:
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Trasero:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Condiciones de carga:
TDM900 90–201 kg (198–443 lb)
TDM900A 90–198 kg (198–437 lb)
Delantero:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Trasero:
290 kPa (2.90 kgf/cm
2

, 42 psi)
Conducción a alta velocidad:
Delantero:
225 kPa (2.25 kgf/cm
2

, 33 psi)Trasero:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
18M/C x MT3.50
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.00
Freno delantero:
Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
150.0 mm (5.91 in)
✼✥✯✣✺ ✥




ESPECIFICACIONES
8-3
2
3
4
5
6
7
89

Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda:
133.0 mm (5.24 in)
Sistema eléctrico:
Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CA
Batería:
Modelo:
GT12B-4
Voltaje, capacidad:
12 V, 10.0 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Voltaje, potencia de la bombilla
×× × ×
canti-
dad:
Faro delantero:
12 V, 55 W
×
2
Luz de freno y posterior:
12 V, 5.0 W/21.0 W
×
1
Luz de intermitencia delantera:
12 V, 10.0 W
×
2
Luz de intermitencia trasera:
12 V, 10.0 W
×
2
Luz auxiliar:
12 V, 5.0 W
×
1Luz de instrumentos:
14 V, 2.0 W
×
2
Luz indicadora de punto muerto:
14 V, 1.2 W
×
1
Testigo de luz de carretera:
14 V, 1.4 W
×
1
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
TDM900 14 V, 1.2 W
×
2
TDM900A 14 V, 1.2 W
×
1
Luz de aviso de avería en el motor:
14 V, 1.4 W
×
1
Luz de aviso del sistema ABS:
TDM900A 14 V, 1.4 W
×
1
Luz indicadora del sistema inmovilizador:
LED

Fusibles:
Fusible principal:
40.0 A
Fusible del faro:
TDM900 15.0 A
TDM900A 20.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
20.0 A
Fusible de los intermitentes y de las luces de
emergencia:
10.0 A
Fusible del sistema de inyección de gasolina:
10.0 AFusible de la unidad de control del sistema
ABS:
TDM900A 10.0 A
Fusible del motor del sistema ABS:
TDM900A 30.0 A
Fusible de repuesto:
TDM900 5.0 A
TDM900A 10.0 A
✼✥✯✣✺ ✦




9-1
1
2
3
4
5
6
7
8
9

INFORMACIÓN PARA EL CONSUMIDOR
SAU48610
Números de identificación
Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.
NOTA

El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26540
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Vease la
página 3-15.) Anote los datos que figuran
en esta etiqueta en el espacio previsto. Ne-
cesitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.
1. Número de identificación del vehículo
1

1. Etiqueta del modelo
1
✼✥✯✣✺ ✤




INDEX
A
ABS (modelos con ABS) ......................... 3-12
Aceite del motor y filtro ............................ 6-12
Alarma antirrobo (opcional) ....................... 3-9
Almacenamiento ........................................ 7-3
Apoyo de la motocicleta .......................... 6-38
Arranque del motor .................................... 5-1
Asiento..................................................... 3-15
B
Batería ..................................................... 6-32
Bombilla de la luz de freno/piloto
trasero, cambio...................................... 6-36
Bombilla del faro, cambio ........................ 6-35
Bombilla del intermitente, cambio............ 6-37
Bombilla de una luz de posición,
cambio ................................................... 6-37
Bujías, comprobación .............................. 6-11
C
Caballete lateral....................................... 3-20
Caballete lateral, comprobación y
engrase ................................................. 6-30
Cables, comprobación y engrase ............ 6-29
Cadena de transmisión, limpieza y
engrase ................................................. 6-28
Cambio ...................................................... 5-2
Carenados y paneles, desmontaje y
montaje.................................................... 6-9
Catalizador .............................................. 3-15
Cojinetes de las ruedas,
comprobación ........................................ 6-32
Color mate, precaución ............................. 7-1
Compartimento porta objetos .................. 3-16
Conjunto amortiguador, ajuste ................ 3-18Conmutador de la luz de cruce/
carretera.................................................. 3-9
Consumo de gasolina, consejos para
reducirlo .................................................. 5-3
Cuadros de identificación de averías ...... 6-40
Cuidados ................................................... 7-1
D
Dirección, comprobación ......................... 6-31
E
Especificaciones........................................ 8-1
Estacionamiento ........................................ 5-4
Etiqueta del modelo................................... 9-1
F
Filtro de aire, cambio ............................... 6-16
Fusibles, cambio ..................................... 6-34
G
Gasolina .................................................. 3-13
H
Holgura de la válvula ............................... 6-19
Horquilla delantera, ajuste....................... 3-17
Horquilla delantera, comprobación.......... 6-31
I
Identificación de averías.......................... 6-39
Indicador de aviso del nivel de
gasolina................................................... 3-4
Indicador de la temperatura del
refrigerante.............................................. 3-7
Información relativa a la seguridad ........... 1-1
Interruptor de arranque ........................... 3-10
Interruptor de intermitencia ....................... 3-9
Interruptor de la bocina ........................... 3-10
Interruptor de luces de emergencia......... 3-10
Interruptor de paro del motor................... 3-10
Interruptor de ráfagas ................................ 3-9Interruptores de la luz de freno ............... 6-24
Interruptores del manillar .......................... 3-9
Interruptor principal/Bloqueo de
dirección ................................................. 3-2
J
Juego de herramientas ............................. 6-1
Juego de la cadena de transmisión ........ 6-26
Juego libre de la maneta de
embrague, ajuste .................................. 6-23
Juego libre del cable del acelerador,
comprobación ....................................... 6-19
L
Líquido de freno, comprobación ............. 6-25
Líquido de frenos, cambio....................... 6-26
Líquido refrigerante ................................. 6-15
Luces indicadoras de intermitencia........... 3-4
Luz de aviso de avería del motor .............. 3-4
Luz de aviso del ABS
(modelos con ABS) ................................. 3-5
Luz de aviso del nivel de aceite ................ 3-4
Luz indicadora del sistema
inmovilizador ........................................... 3-5
Luz indicadora de punto muerto ............... 3-4
M
Maneta de embrague .............................. 3-10
Maneta de freno ...................................... 3-11
Manetas de freno y embrague,
comprobación y engrase ...................... 6-30
Mantenimiento, sistema de control
de emisiones........................................... 6-3
Mantenimiento y engrase, periódicos ....... 6-5
N
Neumáticos ............................................. 6-20
Número de identificación del vehículo ...... 9-1
✼✥✯✣✺ ✥




INDEX
Números de identificación......................... 9-1
P
Pastillas de freno delantero y trasero,
comprobación ....................................... 6-24
Pedal de cambio ..................................... 3-11
Pedal de freno......................................... 3-11
Pedales de freno y cambio,
comprobación y engrase ...................... 6-29
Puño del acelerador y cable,
comprobación y engrase ...................... 6-29
R
Ralentí del motor..................................... 6-18
Rodaje del motor....................................... 5-3
Ruedas.................................................... 6-22
S
Sistema de corte del circuito de
encendido ............................................. 3-21
Sistema inmovilizador ............................... 3-1
Situación de las piezas ............................. 2-1
Soportes de la correa del equipaje ......... 3-20
Suspensión trasera, engrase .................. 6-30
T
Tacómetro ................................................. 3-6
Tapón del depósito de gasolina .............. 3-13
Testigo de luces de carretera ................... 3-4
Testigos y luces de advertencia................ 3-3
Tubo respiradero/rebose del depósito
de combustible ..................................... 3-14
V
Visor multifunción...................................... 3-7
✼✥✯✣✺ ✦
