2010 YAMAHA TDM 900 Manuale de Empleo (in Spanish)

3-1
2
34
5
6
7
8
9

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU10976
Sistema inmovilizador
Este vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:

una llave de registro de nuevo código
(llave roja)

dos llaves normales (llaves negras) en
las que se pueden registrar nuevos
códigos

un transpondedor (que está instalado
en la llave de registro de código)

una unidad inmovilizadora

una ECU (unidad de control electróni-
co)

una luz indicadora del sistema inmovi-
lizador (Vease la página 3-3.)
La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN

SCA11821

¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pierde la llave de re-
gistro de código, es imposible
registrar nuevos códigos en las lla-
ves normales. Podrá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo código (es
decir, si se hace una nueva llave
normal o si se pierden todas las lla-
ves) se deberá cambiar todo el sis-
tema inmovilizador. Por lo tanto, se
recomienda encarecidamente utili-
zar una de las llaves normales y
guardar la llave de registro en un lu-gar seguro.

No sumerja ninguna de las llaves en
agua.

No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.

No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).

No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.

No coloque objetos pesados enci-
ma de las llaves.

No rectifique ni altere la forma de
las llaves.

No separe la parte de plástico de las
llaves.

No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.

Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.

Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que pueden
crear interferencias de señal.
1. Llave de registro de nuevo código (llave
roja)
2. Llaves normales (llave negra)
✼✥✯✣✺ ✤




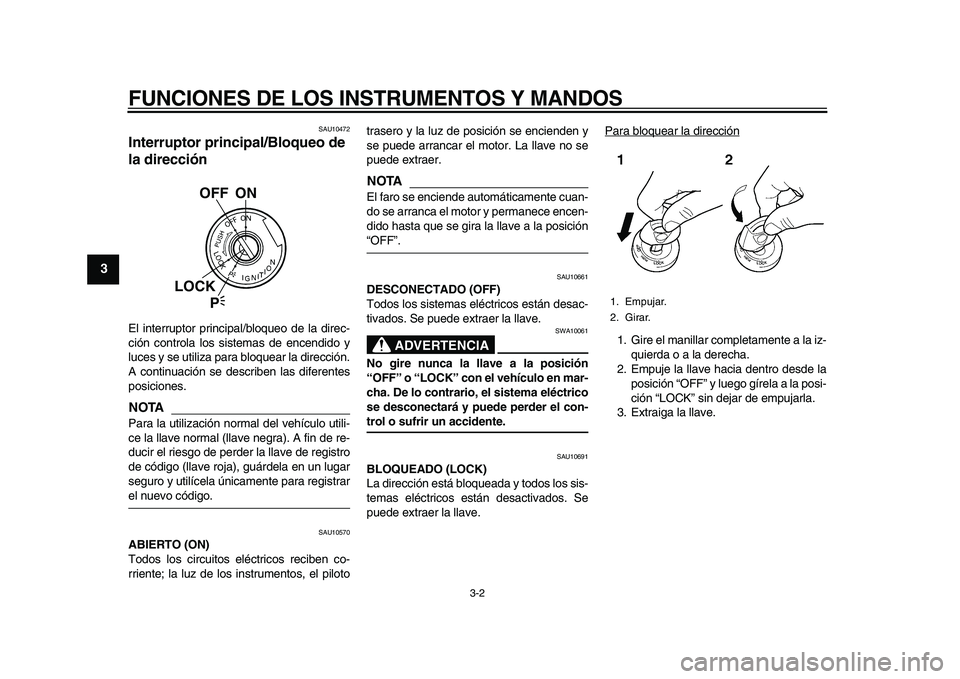

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
1
2
3
4
5
6
7
8
9

SAU10472
Interruptor principal/Bloqueo de
la dirección
El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
NOTA

Para la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU10570
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el pilototrasero y la luz de posición se encienden y
se puede arrancar el motor. La llave no se
puede extraer.
NOTA

El faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF”.
SAU10661
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA

SWA10061
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-
trol o sufrir un accidente.
SAU10691
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda o a la derecha.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.
OFF ON
LOCK
P

1. Empujar.
2. Girar.
✼✥✯✣✺ ✥




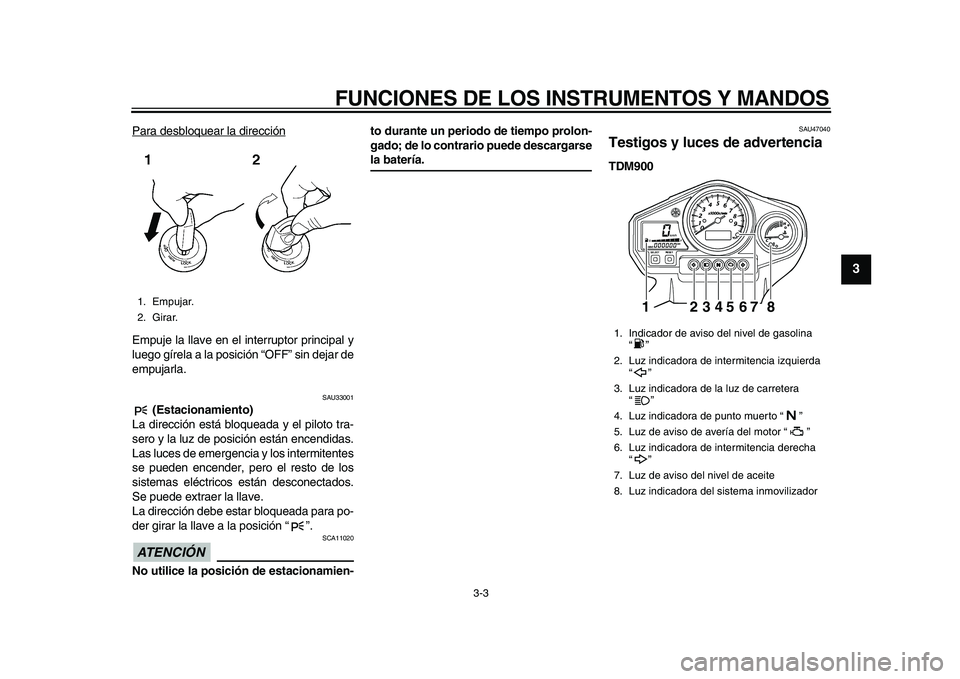

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
2
34
5
6
7
8
9

Para desbloquear la dirección
Empuje la llave en el interruptor principal y
luego gírela a la posición “OFF” sin dejar de
empujarla.

SAU33001
(Estacionamiento)
La dirección está bloqueada y el piloto tra-
sero y la luz de posición están encendidas.
Las luces de emergencia y los intermitentes
se pueden encender, pero el resto de los
sistemas eléctricos están desconectados.
Se puede extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “ ”.
ATENCIÓN

SCA11020
No utilice la posición de estacionamien-to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarse
la batería.
SAU47040
Testigos y luces de advertencia
TDM900
1. Empujar.
2. Girar.
1. Indicador de aviso del nivel de gasolina
“”
2. Luz indicadora de intermitencia izquierda
“”
3. Luz indicadora de la luz de carretera
“”
4. Luz indicadora de punto muerto “ ”
5. Luz de aviso de avería del motor “ ”
6. Luz indicadora de intermitencia derecha
“”
7. Luz de aviso del nivel de aceite
8. Luz indicadora del sistema inmovilizador
12345678
✼✥✯✣✺ ✦




FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
1
2
3
4
5
6
7
8
9

TDM900A
SAU38572
Luces indicadoras de intermitencia
“” y “” (para TDM900)/Luz indica-
dora de intermitencia “” (para
TDM900A)

Para TDM900: La luz indicadora co-
rrespondiente parpadea cuando se
empuja el interruptor de intermitenciahacia la izquierda o hacia la derecha.

Para TDM900A: Esta luz indicadora
parpadea cuando se empuja el inte-
rruptor de intermitencia hacia la iz-
quierda o hacia la derecha.
SAU11060
Luz indicadora de punto muerto “”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU38603
Luz de aviso del nivel de aceite
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
NOTA

Incluso si el nivel de aceite es suficiente, laluz de aviso puede parpadear al circular por
una cuesta o durante las aceleraciones o
desaceleraciones bruscas, pero esto no es
un fallo.
SAU11371
Indicador de aviso del nivel de gasolina
“”
Este indicador de aviso comienza a parpa-
dear cuando el nivel de gasolina desciende
aproximadamente por debajo de 3.5 L (0.92
US gal, 0.77 Imp.gal).
SAU46442
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende cuando se
detecta un problema en el circuito eléctrico
de control del motor. En ese caso, haga re-
visar el sistema de autodiagnóstico en un
concesionario Yamaha. (Véase en la pági-
na 3-8 una explicación del dispositivo de
autodiagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
1. Indicador de aviso del nivel de gasolina
“”
2. Luz indicadora de intermitencia “ ”
3. Luz indicadora de la luz de carretera
“”
4. Luz indicadora de punto muerto “ ”
5. Luz de aviso de avería del motor “ ”
6. Luz indicadora del sistema antibloqueo de
frenos (ABS) “ ”
7. Luz de aviso del nivel de aceite
8. Luz indicadora del sistema inmovilizador
1234567
8
ABS
✼✥✯✣✺ ✧




FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
2
34
5
6
7
8
9
NOTA

Esta luz de aviso se enciende cuando se
gira la llave a la posición “ON” y se pulsa el
interruptor de arranque, pero no indica un
fallo.
SAU11545
Luz de aviso del ABS “” (modelos con
ABS)
Si esta luz de aviso se enciende o parpadea
durante la marcha, es posible que el ABS
no funcione correctamente. En ese caso,
haga revisar el sistema lo antes posible en
un concesionario Yamaha. (Vease la
página 3-12.)
ADVERTENCIA

SWA10081
Si la luz de aviso del ABS se enciende o
parpadea durante la marcha, el sistema
de frenos pasa a freno convencional.
Por lo tanto, tenga cuidado de no hacer
que las ruedas se bloqueen en las frena-
das de emergencia. Si la luz de aviso se
enciende o parpadea durante la marcha,
haga revisar el sistema de frenos lo an-
tes posible en un concesionario
Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encendersedurante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
SAU38613
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
NOTA

Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. Si el sistema inmoviliza-
dor no funciona correctamente, cuando segira la llave a la posición “ON” la luz indica-
dora empieza a parpadear en una secuen-
cia determinada y el cuentakilómetros/
cuentakilómetros parcial muestra un código
de 2 dígitos. Cuando ocurra esto, haga re-
visar el sistema de autodiagnóstico en un
concesionario Yamaha. Sin embargo, si la
luz indicadora parpadea lentamente cinco
veces y a continuación más deprisa durante
dos veces, aparecerá el código de error 52.
Este error puede deberse a una interferen-
cia de la señal. En ese caso, intente lo si-
guiente.
1. Utilice la llave de registro de código
para arrancar el motor.
NOTA

¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
ABS
✼✥✯✣✺




FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1
2
3
4
5
6
7
8
9

para volver a registrar las llaves nor-
males.
SAU11911
Tacómetro
El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero; se trata de
una verificación del circuito eléctrico.
ATENCIÓN

SCA10031
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 8000 r/min
El tacómetro está provisto de un reloj.Para poner el reloj en hora:
1. Pulse los dos botones “SELECT” y
“RESET” durante al menos dos se-
gundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
3. Pulse el botón “SELECT” para cam-
biar los minutos.
4. Cuando los dígitos de los minutos em-
piecen a parpadear, pulse el botón
“RESET” para ajustar los minutos.
5. Pulse el botón “SELECT” para iniciar
el reloj.
NOTA


Después de poner en hora el reloj, no
olvide pulsar el botón “SELECT” antes
de girar la llave a la posición “OFF”; de
lo contrario el reloj no se pondrá en ho-
ra.

Al girar la llave a la posición “OFF”, la
indicación del reloj permanecerá en-
cendida durante 48 horas y luego se
apagará para evitar que se descargue
la batería.
1. Tacómetro
2. Zona roja del tacómetro
3. Reloj
1
2
3
✼✥✯✣✺ ✩




FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
2
34
5
6
7
8
9

SAU12182
Indicador de la temperatura del
refrigerante
Con la llave en la posición “ON”, el indica-
dor muestra la temperatura del refrigerante.
Al girar la llave a la posición “ON”, la aguja
del indicador de temperatura del refrigeran-
te recorre una vez toda la escala de tempe-
raturas y luego vuelve a “C” a fin de
comprobar el circuito eléctrico. La tempera-
tura del refrigerante varía con los cambios
de tiempo y con la carga del motor. Si la
aguja llega a la zona roja o entra en ella,
pare el vehículo y deje que se enfríe el mo-
tor. (Vease la página 6-40.)
ATENCIÓN

SCA10021
No mantenga en marcha el motor si se
recalienta.
SAU36613
Visor multifunción
ADVERTENCIA

SWA12312
Asegúrese de parar el vehículo para ma-
nipular el visor multifunción. La manipu-
lación del visor multifunción durante la
marcha puede distraer al conductor y
ocasionar un accidente.
El visor multifunción está provisto de los
elementos siguientes:

un velocímetro digital

un cuentakilómetros
1. Medidor de la temperatura del líquido
refrigerante
2. Zona roja del medidor de la temperatura
del líquido refrigerante
12

1. Velocímetro
2. Cuentakilómetros/cuentakilómetros
parcial
3. Botón “SELECT” (seleccionar)
4. Botón “RESET” (reposición)
5. Medidor de gasolina
1
2
3
4
5
✼✥✯✣✺ ✪




FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1
2
3
4
5
6
7
8
9


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)

un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida en
reserva)

un medidor de gasolina

un dispositivo de autodiagnóstico
NOTA


Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.

Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y del
cuentakilómetros/cuentakilómetros
parcial entre kilómetros y millas, pulse
el botón “SELECT” durante al menos
un segundo.
Modos cuentakilómetros y cuentakiló-
metros parcial
Al pulsar el botón “SELECT” la indicación
cambia entre cuentakilómetros “ODO” y
cuentakilómetros parcial “TRIP 1” y “TRIP
2” en el orden siguiente:
ODO
→
TRIP 1
→
TRIP 2
→
ODO
Si el indicador de aviso del nivel de gasolina
(véase la página 3-3) parpadea, la indica-
ción del cuentakilómetros cambia automáti-
camente al modo de cuentakilómetrosparcial en reserva de gasolina “TRIP F” y
empieza a contar la distancia recorrida des-
de ese punto. En ese caso, al pulsar el bo-
tón “SELECT” la indicación entre los
diferentes modos de cuentakilómetros par-
cial y cuentakilómetros cambia en el orden
siguiente:
TRIP F
→
TRIP 1
→
TRIP 2
→
ODO
→
TRIP F
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón
“SELECT” y seguidamente pulse el botón
“RESET” durante al menos un segundo. Si
no pone a cero de forma manual el
cuentakilómetros parcial en reserva de ga-
solina, este se pondrá a cero automática-
mente y se restablecerá la visualización del
modo anterior después de repostar y de re-
correr 5 km (3 mi).
NOTA

La indicación no se puede volver a cambiar
a “TRIP F” después de haber pulsado el bo-
tón “RESET”.
Indicador de gasolina
El indicador de gasolina muestra la canti-
dad de gasolina que contiene el depósito.
Los segmentos del indicador de gasolina
desaparecen hacia la “E” (vacío) a medida
que disminuye el nivel. Cuando solo quedaun segmento junto a la “E”, el indicador de
aviso y este último segmento parpadean.
Ponga gasolina lo antes posible.
Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si se detecta un fallo en cualquiera de estos
circuitos, el cuentakilómetros/cuentakiló-
metros parcial indica un código de error.
Si el cuentakilómetros/cuentakilómetros
parcial indica dicho código de error, anote el
código y haga revisar el vehículo en un con-
cesionario Yamaha.
ATENCIÓN

SCA11520
Si el cuentakilómetros/cuentakilómetros
parcial indica un código de error, se
debe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
✼✥✯✣✺ ✫
