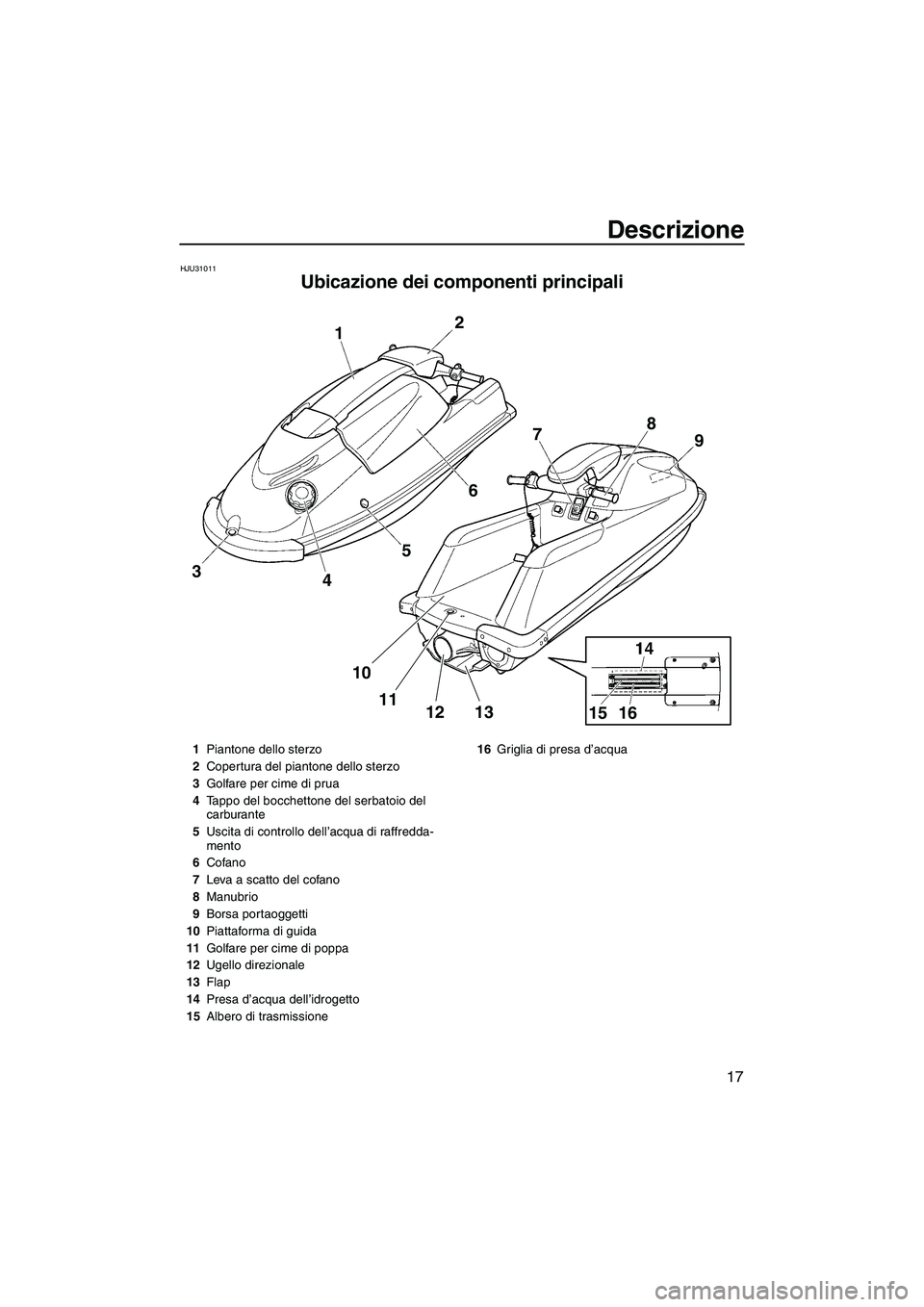

2010 YAMAHA SUPERJET Manuale duso (in Italian)

Descrizione
17
HJU31011
Ubicazione dei componenti principali
2
1
3
45678
9
10
11
12 13
15 16
1Piantone dello sterzo
2Copertura del piantone dello sterzo
3Golfare per cime di prua
4Tappo del bocchettone del serbatoio del
carburante
5Uscita di controllo dell’acqua di raffredda-
mento
6Cofano
7Leva a scatto del cofano
8Manubrio
9Borsa portaoggetti
10Piattaforma di guida
11Golfare per cime di poppa
12Ugello direzionale
13Flap
14Presa d’acqua dell’idrogetto
15Albero di trasmissione16Griglia di presa d’acqua
UF2F72H0.book Page 17 Wednesday, May 27, 2009 3:30 PM

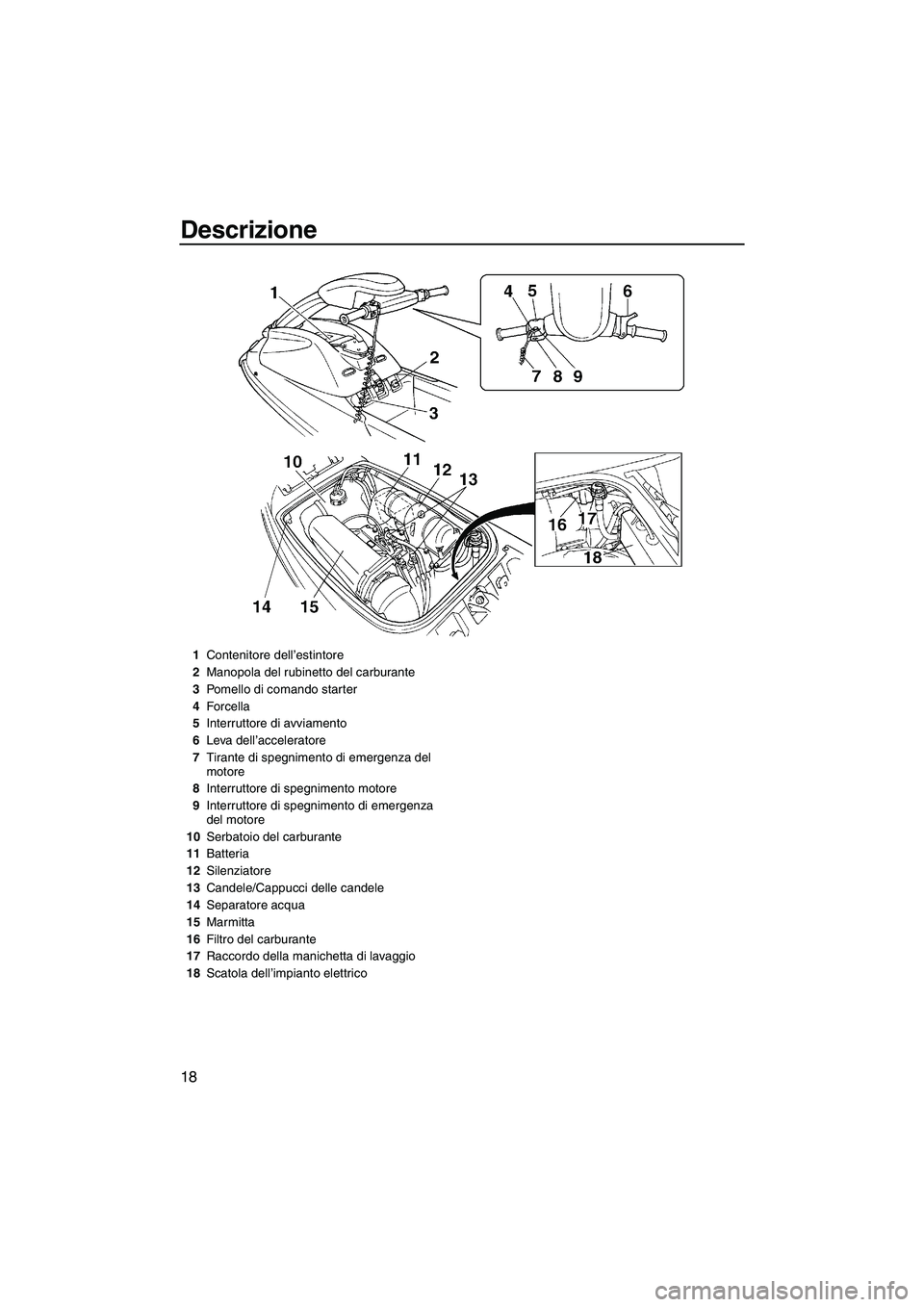

Descrizione
18
1Contenitore dell’estintore
2Manopola del rubinetto del carburante
3Pomello di comando starter
4Forcella
5Interruttore di avviamento
6Leva dell’acceleratore
7Tirante di spegnimento di emergenza del
motore
8Interruttore di spegnimento motore
9Interruttore di spegnimento di emergenza
del motore
10Serbatoio del carburante
11Batteria
12Silenziatore
13Candele/Cappucci delle candele
14Separatore acqua
15Marmitta
16Filtro del carburante
17Raccordo della manichetta di lavaggio
18Scatola dell’impianto elettrico
UF2F72H0.book Page 18 Wednesday, May 27, 2009 3:30 PM

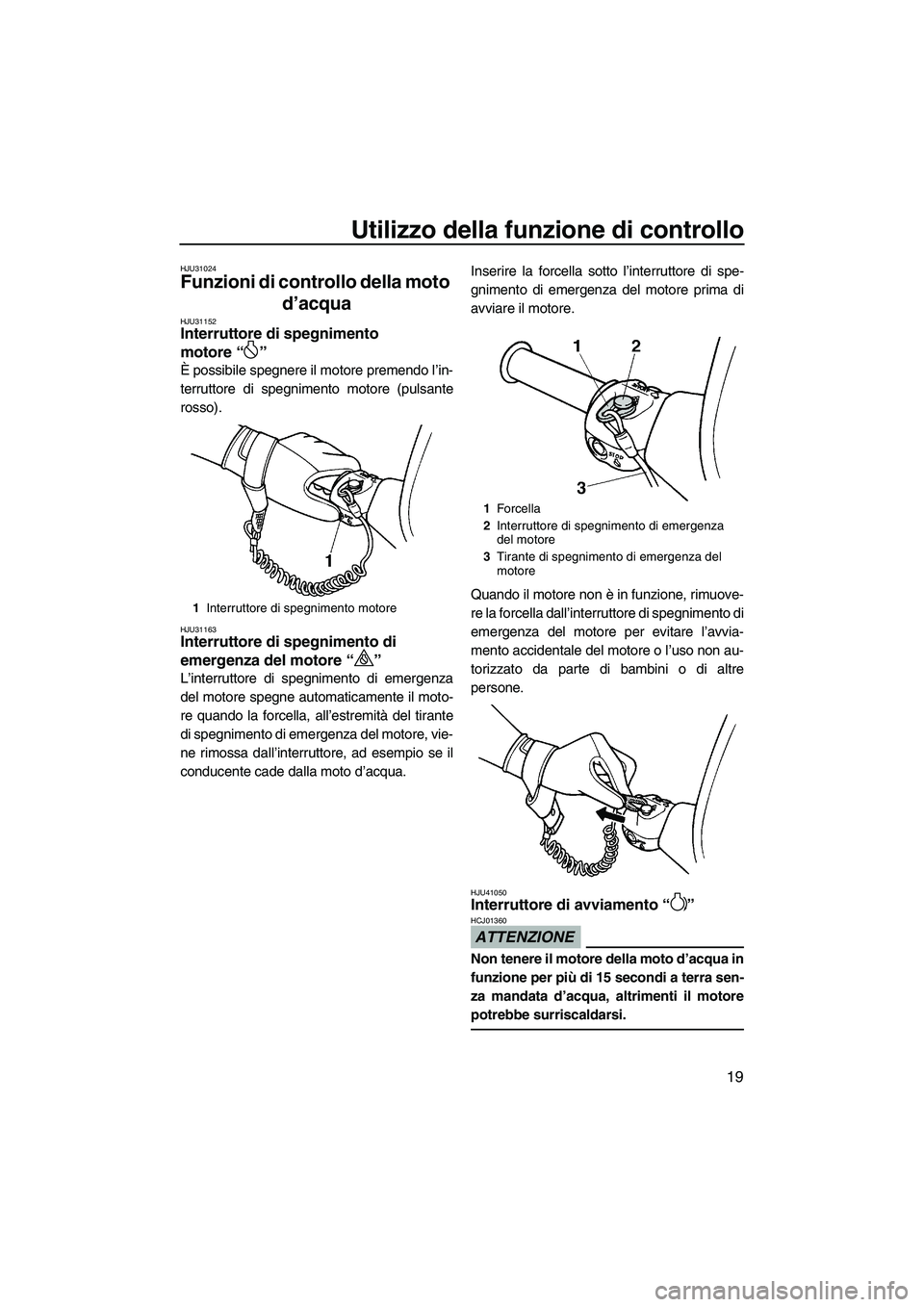

Utilizzo della funzione di controllo
19
HJU31024
Funzioni di controllo della moto
d’acqua
HJU31152Interruttore di spegnimento
motore“”
È possibile spegnere il motore premendo l’in-
terruttore di spegnimento motore (pulsante
rosso).
HJU31163Interruttore di spegnimento di
emergenza del motore“”
L’interruttore di spegnimento di emergenza
del motore spegne automaticamente il moto-
re quando la forcella, all’estremità del tirante
di spegnimento di emergenza del motore, vie-
ne rimossa dall’interruttore, ad esempio se il
conducente cade dalla moto d’acqua.Inserire la forcella sotto l’interruttore di spe-
gnimento di emergenza del motore prima di
avviare il motore.
Quando il motore non è in funzione, rimuove-
re la forcella dall’interruttore di spegnimento di
emergenza del motore per evitare l’avvia-
mento accidentale del motore o l’uso non au-
torizzato da parte di bambini o di altre
persone.
HJU41050Interruttore di avviamento“”
ATTENZIONE
HCJ01360
Non tenere il motore della moto d’acqua in
funzione per più di 15 secondi a terra sen-
za mandata d’acqua, altrimenti il motore
potrebbe surriscaldarsi.
1Interruttore di spegnimento motore
1Forcella
2Interruttore di spegnimento di emergenza
del motore
3Tirante di spegnimento di emergenza del
motore
UF2F72H0.book Page 19 Wednesday, May 27, 2009 3:30 PM

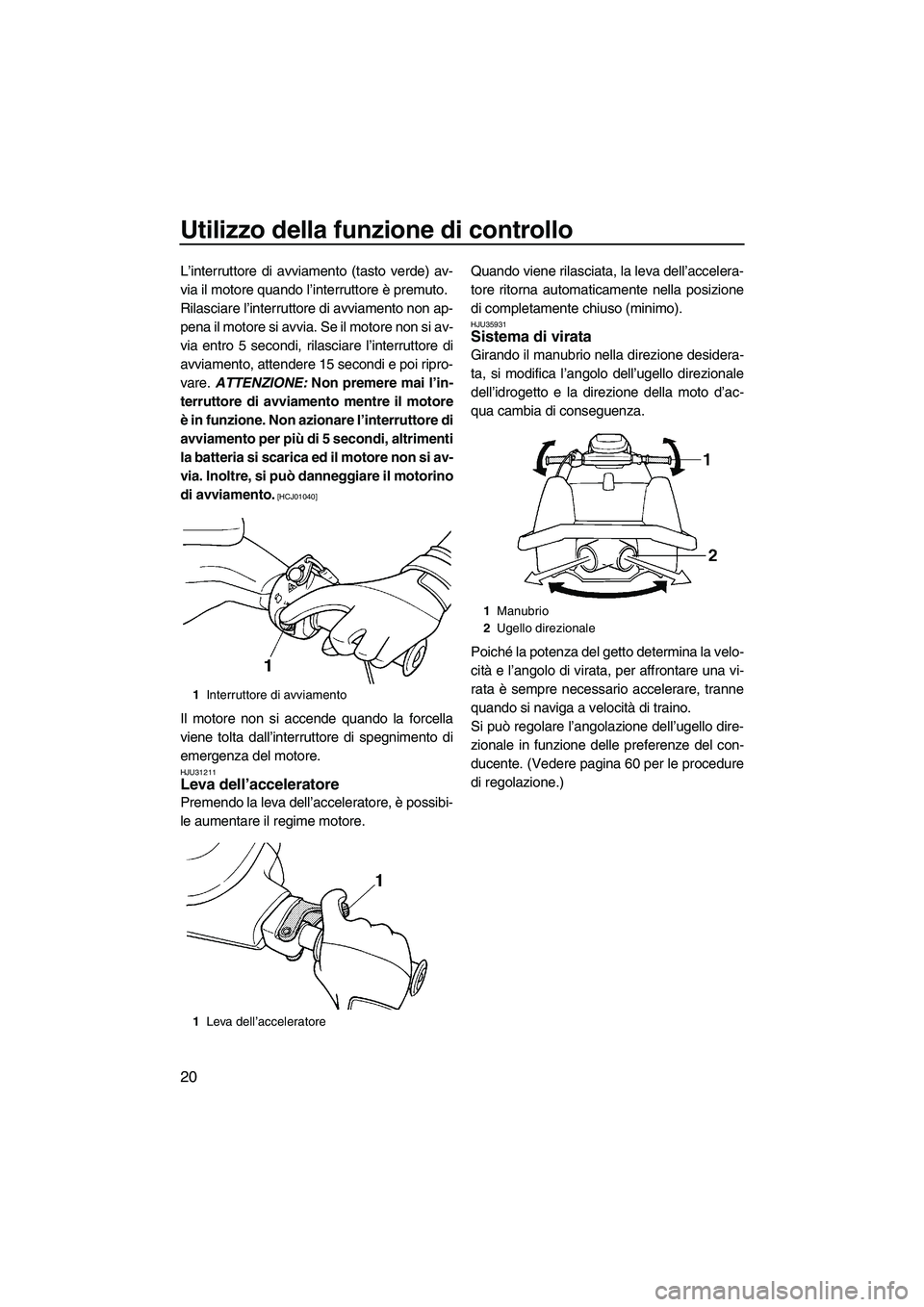

Utilizzo della funzione di controllo
20
L’interruttore di avviamento (tasto verde) av-
via il motore quando l’interruttore è premuto.
Rilasciare l’interruttore di avviamento non ap-
pena il motore si avvia. Se il motore non si av-
via entro 5 secondi, rilasciare l’interruttore di
avviamento, attendere 15 secondi e poi ripro-
vare. ATTENZIONE: Non premere mai l’in-
terruttore di avviamento mentre il motore
è in funzione. Non azionare l’interruttore di
avviamento per più di 5 secondi, altrimenti
la batteria si scarica ed il motore non si av-
via. Inoltre, si può danneggiare il motorino
di avviamento.
[HCJ01040]
Il motore non si accende quando la forcella
viene tolta dall’interruttore di spegnimento di
emergenza del motore.
HJU31211Leva dell’acceleratore
Premendo la leva dell’acceleratore, è possibi-
le aumentare il regime motore.Quando viene rilasciata, la leva dell’accelera-
tore ritorna automaticamente nella posizione
di completamente chiuso (minimo).
HJU35931Sistema di virata
Girando il manubrio nella direzione desidera-
ta, si modifica l’angolo dell’ugello direzionale
dell’idrogetto e la direzione della moto d’ac-
qua cambia di conseguenza.
Poiché la potenza del getto determina la velo-
cità e l’angolo di virata, per affrontare una vi-
rata è sempre necessario accelerare, tranne
quando si naviga a velocità di traino.
Si può regolare l’angolazione dell’ugello dire-
zionale in funzione delle preferenze del con-
ducente. (Vedere pagina 60 per le procedure
di regolazione.)
1Interruttore di avviamento
1Leva dell’acceleratore
1Manubrio
2Ugello direzionale
UF2F72H0.book Page 20 Wednesday, May 27, 2009 3:30 PM

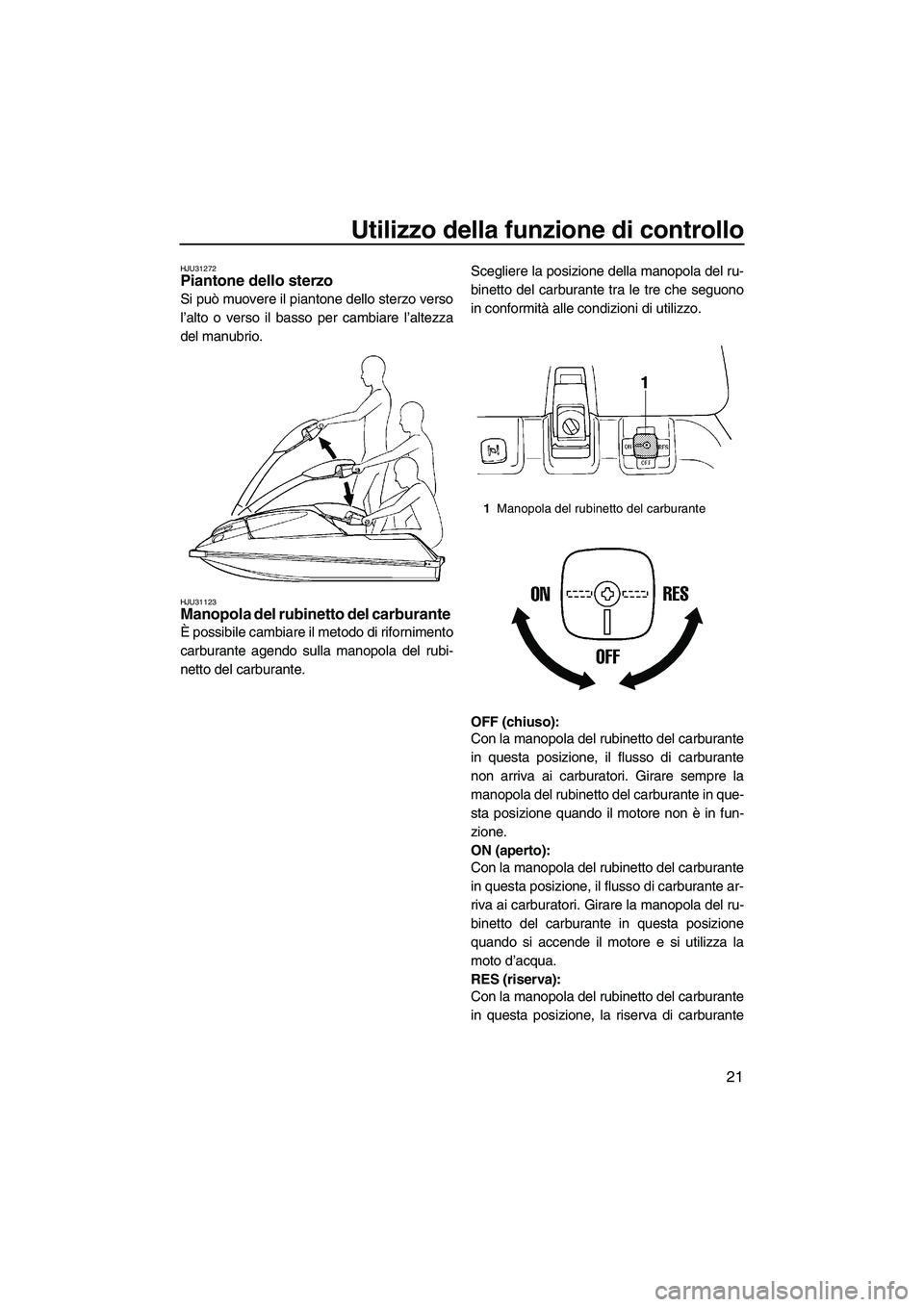

Utilizzo della funzione di controllo
21
HJU31272Piantone dello sterzo
Si può muovere il piantone dello sterzo verso
l’alto o verso il basso per cambiare l’altezza
del manubrio.
HJU31123Manopola del rubinetto del carburante
È possibile cambiare il metodo di rifornimento
carburante agendo sulla manopola del rubi-
netto del carburante.Scegliere la posizione della manopola del ru-
binetto del carburante tra le tre che seguono
in conformità alle condizioni di utilizzo.
OFF (chiuso):
Con la manopola del rubinetto del carburante
in questa posizione, il flusso di carburante
non arriva ai carburatori. Girare sempre la
manopola del rubinetto del carburante in que-
sta posizione quando il motore non è in fun-
zione.
ON (aperto):
Con la manopola del rubinetto del carburante
in questa posizione, il flusso di carburante ar-
riva ai carburatori. Girare la manopola del ru-
binetto del carburante in questa posizione
quando si accende il motore e si utilizza la
moto d’acqua.
RES (riserva):
Con la manopola del rubinetto del carburante
in questa posizione, la riserva di carburante
1Manopola del rubinetto del carburante
UF2F72H0.book Page 21 Wednesday, May 27, 2009 3:30 PM

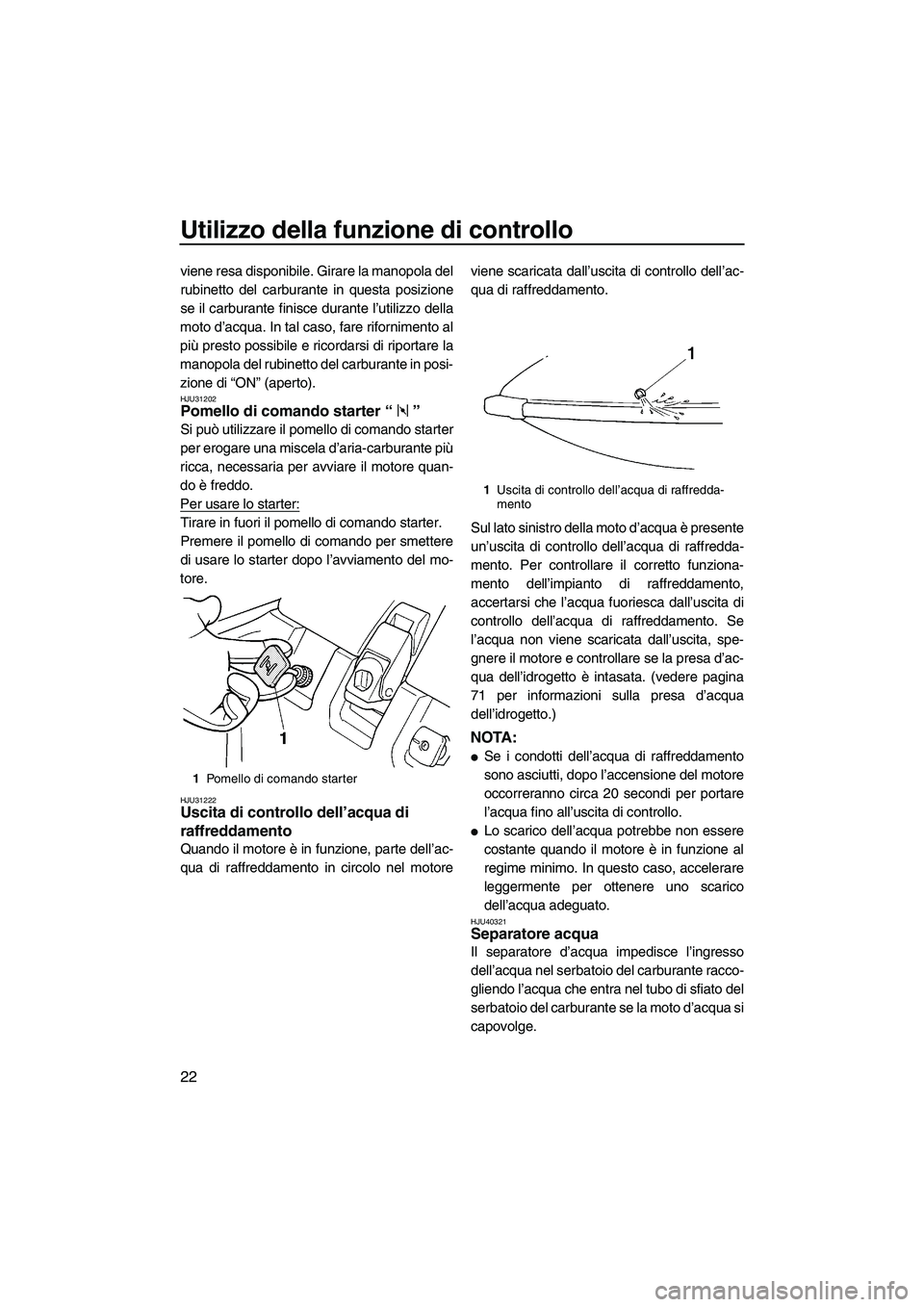

Utilizzo della funzione di controllo
22
viene resa disponibile. Girare la manopola del
rubinetto del carburante in questa posizione
se il carburante finisce durante l’utilizzo della
moto d’acqua. In tal caso, fare rifornimento al
più presto possibile e ricordarsi di riportare la
manopola del rubinetto del carburante in posi-
zione di “ON” (aperto).
HJU31202Pomello di comando starter“”
Si può utilizzare il pomello di comando starter
per erogare una miscela d’aria-carburante più
ricca, necessaria per avviare il motore quan-
do è freddo.
Per usare lo starter:
Tirare in fuori il pomello di comando starter.
Premere il pomello di comando per smettere
di usare lo starter dopo l’avviamento del mo-
tore.
HJU31222Uscita di controllo dell’acqua di
raffreddamento
Quando il motore è in funzione, parte dell’ac-
qua di raffreddamento in circolo nel motoreviene scaricata dall’uscita di controllo dell’ac-
qua di raffreddamento.
Sul lato sinistro della moto d’acqua è presente
un’uscita di controllo dell’acqua di raffredda-
mento. Per controllare il corretto funziona-
mento dell’impianto di raffreddamento,
accertarsi che l’acqua fuoriesca dall’uscita di
controllo dell’acqua di raffreddamento. Se
l’acqua non viene scaricata dall’uscita, spe-
gnere il motore e controllare se la presa d’ac-
qua dell’idrogetto è intasata. (vedere pagina
71 per informazioni sulla presa d’acqua
dell’idrogetto.)
NOTA:

Se i condotti dell’acqua di raffreddamento
sono asciutti, dopo l’accensione del motore
occorreranno circa 20 secondi per portare
l’acqua fino all’uscita di controllo.

Lo scarico dell’acqua potrebbe non essere
costante quando il motore è in funzione al
regime minimo. In questo caso, accelerare
leggermente per ottenere uno scarico
dell’acqua adeguato.
HJU40321Separatore acqua
Il separatore d’acqua impedisce l’ingresso
dell’acqua nel serbatoio del carburante racco-
gliendo l’acqua che entra nel tubo di sfiato del
serbatoio del carburante se la moto d’acqua si
capovolge.
1Pomello di comando starter
1Uscita di controllo dell’acqua di raffredda-
mento
UF2F72H0.book Page 22 Wednesday, May 27, 2009 3:30 PM

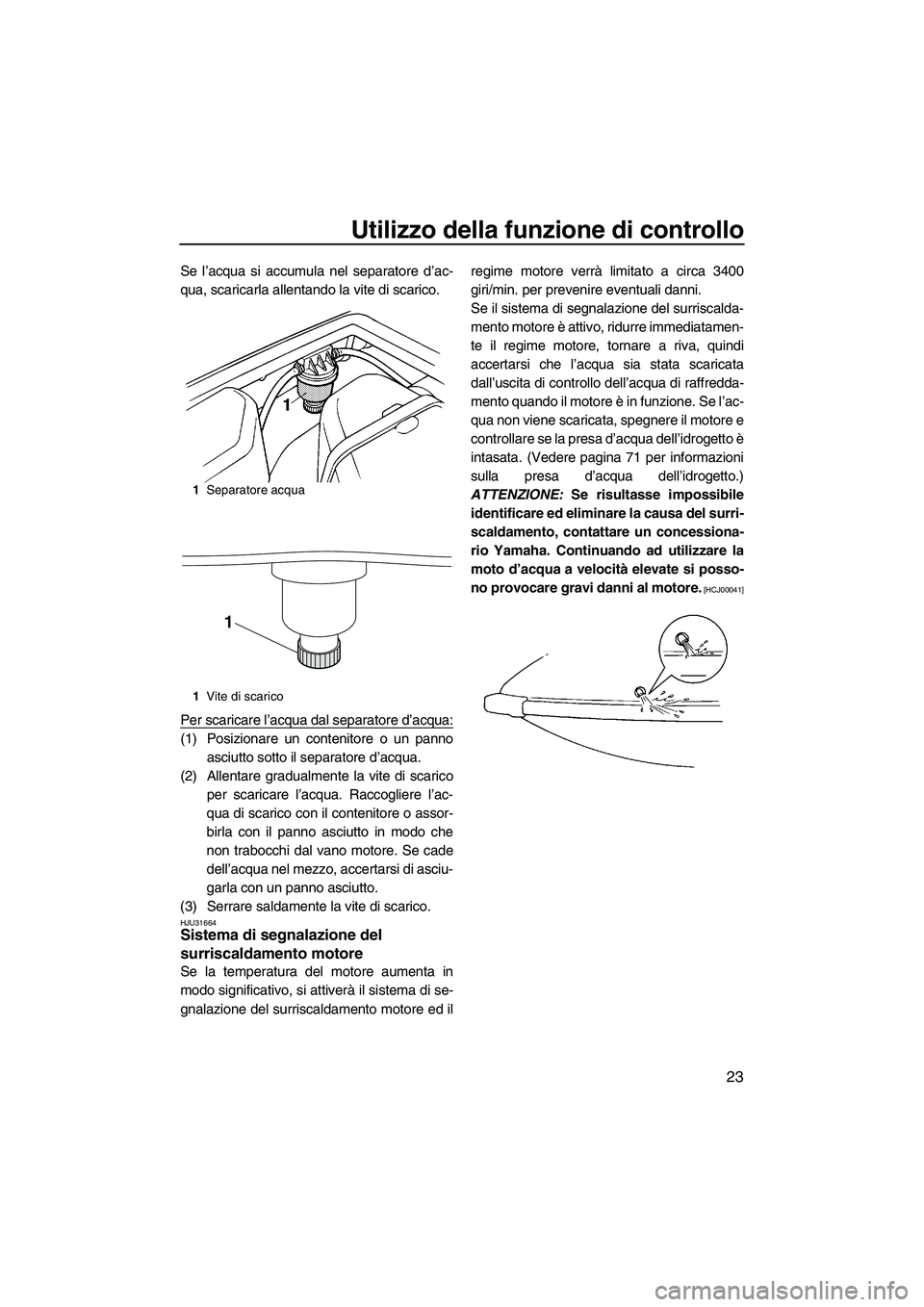

Utilizzo della funzione di controllo
23
Se l’acqua si accumula nel separatore d’ac-
qua, scaricarla allentando la vite di scarico.
Per scaricare l’acqua dal separatore d’acqua:
(1) Posizionare un contenitore o un panno
asciutto sotto il separatore d’acqua.
(2) Allentare gradualmente la vite di scarico
per scaricare l’acqua. Raccogliere l’ac-
qua di scarico con il contenitore o assor-
birla con il panno asciutto in modo che
non trabocchi dal vano motore. Se cade
dell’acqua nel mezzo, accertarsi di asciu-
garla con un panno asciutto.
(3) Serrare saldamente la vite di scarico.
HJU31664Sistema di segnalazione del
surriscaldamento motore
Se la temperatura del motore aumenta in
modo significativo, si attiverà il sistema di se-
gnalazione del surriscaldamento motore ed ilregime motore verrà limitato a circa 3400
giri/min. per prevenire eventuali danni.
Se il sistema di segnalazione del surriscalda-
mento motore è attivo, ridurre immediatamen-
te il regime motore, tornare a riva, quindi
accertarsi che l’acqua sia stata scaricata
dall’uscita di controllo dell’acqua di raffredda-
mento quando il motore è in funzione. Se l’ac-
qua non viene scaricata, spegnere il motore e
controllare se la presa d’acqua dell’idrogetto è
intasata. (Vedere pagina 71 per informazioni
sulla presa d’acqua dell’idrogetto.)
ATTENZIONE: Se risultasse impossibile
identificare ed eliminare la causa del surri-
scaldamento, contattare un concessiona-
rio Yamaha. Continuando ad utilizzare la
moto d’acqua a velocità elevate si posso-
no provocare gravi danni al motore.
[HCJ00041]
1Separatore acqua
1Vite di scarico
1
UF2F72H0.book Page 23 Wednesday, May 27, 2009 3:30 PM

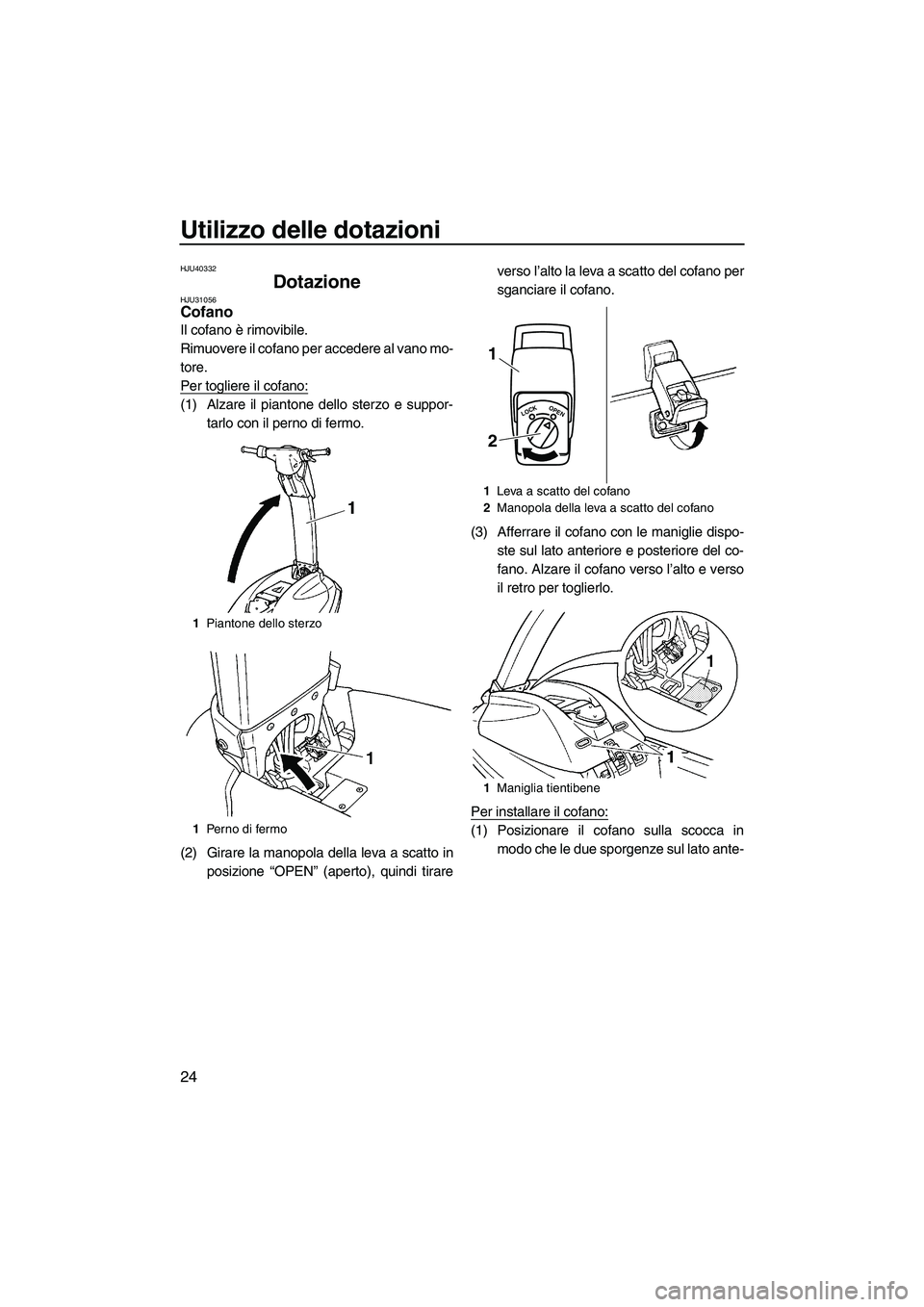

Utilizzo delle dotazioni
24
HJU40332
Dotazione HJU31056Cofano
Il cofano è rimovibile.
Rimuovere il cofano per accedere al vano mo-
tore.
Per togliere il cofano:
(1) Alzare il piantone dello sterzo e suppor-
tarlo con il perno di fermo.
(2) Girare la manopola della leva a scatto in
posizione “OPEN” (aperto), quindi tirareverso l’alto la leva a scatto del cofano per
sganciare il cofano.
(3) Afferrare il cofano con le maniglie dispo-
ste sul lato anteriore e posteriore del co-
fano. Alzare il cofano verso l’alto e verso
il retro per toglierlo.
Per installare il cofano:
(1) Posizionare il cofano sulla scocca in
modo che le due sporgenze sul lato ante-
1Piantone dello sterzo
1Perno di fermo
1Leva a scatto del cofano
2Manopola della leva a scatto del cofano
1Maniglia tientibene
LOCKOPEN
1
2
