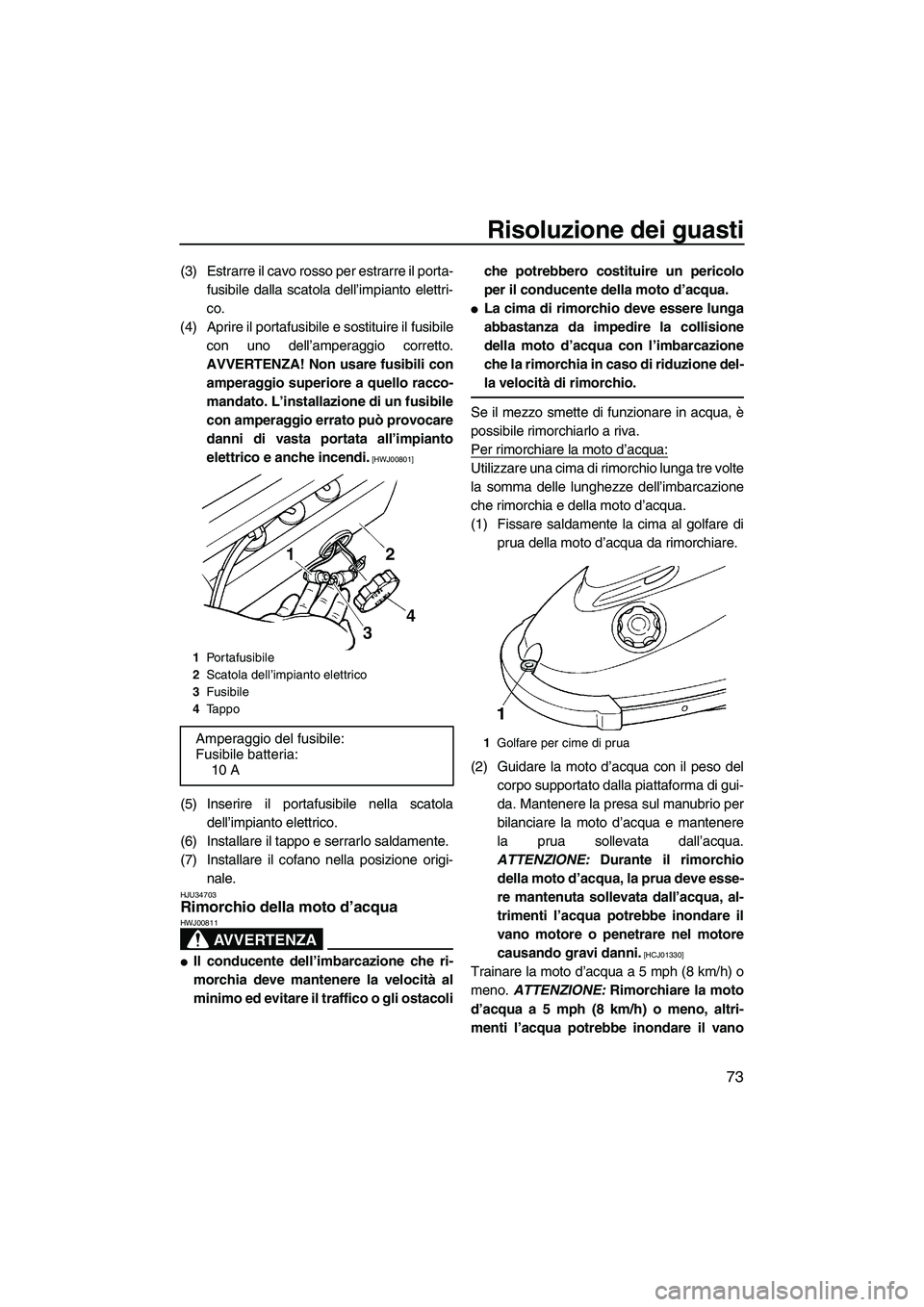

Risoluzione dei guasti
73
(3) Estrarre il cavo rosso per estrarre il porta-
fusibile dalla scatola dell’impianto elettri-
co.
(4) Aprire il portafusibile e sostituire il fusibile
con uno dell’amperaggio corretto.
AVVERTENZA! Non usare fusibili con
amperaggio superiore a quello racco-
mandato. L’installazione di un fusibile
con amperaggio errato può provocare
danni di vasta portata all’impianto
elettrico e anche incendi.
[HWJ00801]
(5) Inserire il portafusibile nella scatola
dell’impianto elettrico.
(6) Installare il tappo e serrarlo saldamente.
(7) Installare il cofano nella posizione origi-
nale.
HJU34703Rimorchio della moto d’acqua
AVVERTENZA
HWJ00811

Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoliche potrebbero costituire un pericolo
per il conducente della moto d’acqua.

La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre volte
la somma delle lunghezze dell’imbarcazione
che rimorchia e della moto d’acqua.
(1) Fissare saldamente la cima al golfare di
prua della moto d’acqua da rimorchiare.
(2) Guidare la moto d’acqua con il peso del
corpo supportato dalla piattaforma di gui-
da. Mantenere la presa sul manubrio per
bilanciare la moto d’acqua e mantenere
la prua sollevata dall’acqua.
ATTENZIONE: Durante il rimorchio
della moto d’acqua, la prua deve esse-
re mantenuta sollevata dall’acqua, al-
trimenti l’acqua potrebbe inondare il
vano motore o penetrare nel motore
causando gravi danni.
[HCJ01330]
Trainare la moto d’acqua a 5 mph (8 km/h) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 5 mph (8 km/h) o meno, altri-
menti l’acqua potrebbe inondare il vano
1Portafusibile
2Scatola dell’impianto elettrico
3Fusibile
4Tappo
Amperaggio del fusibile:
Fusibile batteria:
10 A1Golfare per cime di prua
UF2F72H0.book Page 73 Wednesday, May 27, 2009 3:30 PM

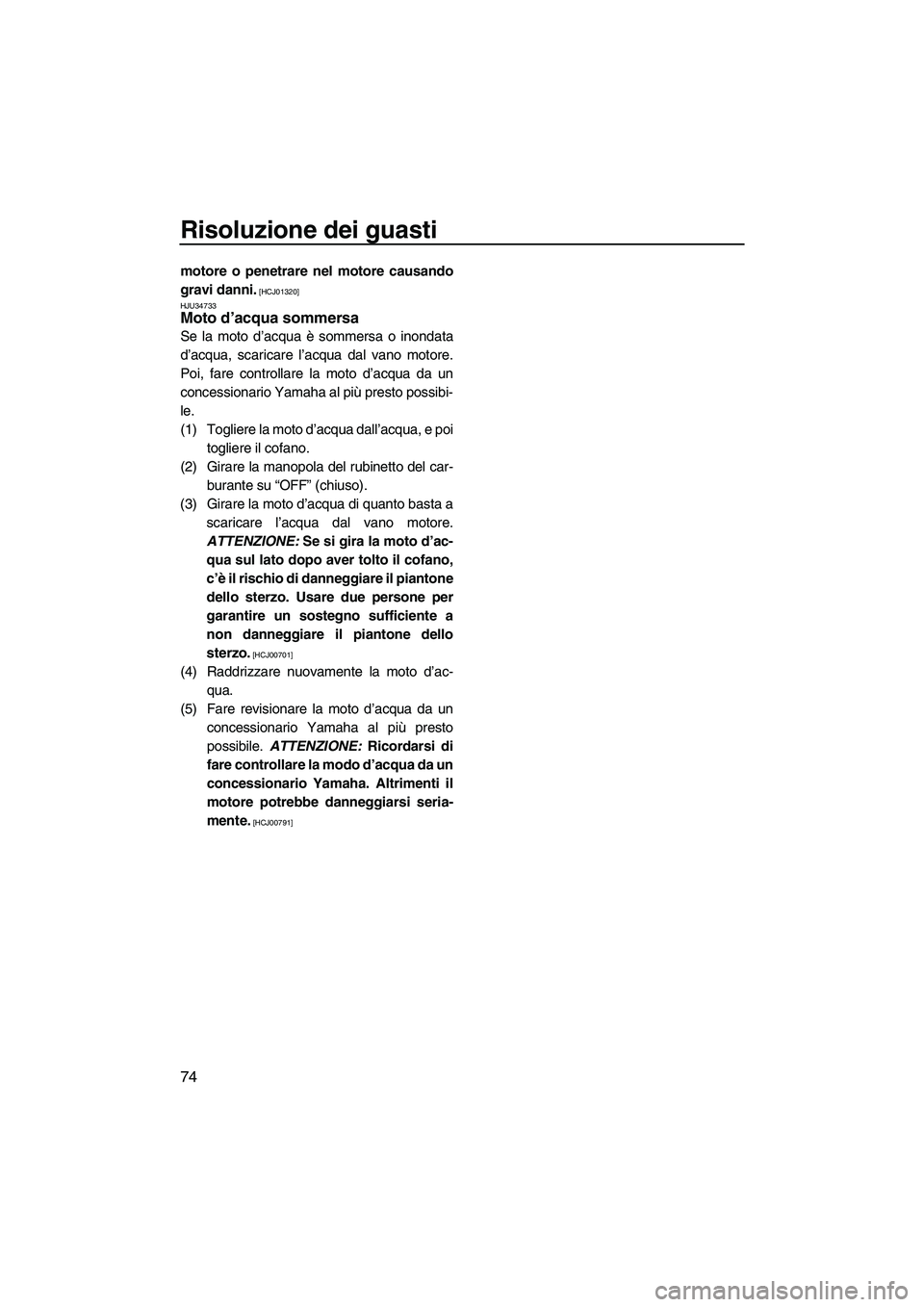

Risoluzione dei guasti
74
motore o penetrare nel motore causando
gravi danni.
[HCJ01320]
HJU34733
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua dal vano motore.
Poi, fare controllare la moto d’acqua da un
concessionario Yamaha al più presto possibi-
le.
(1) Togliere la moto d’acqua dall’acqua, e poi
togliere il cofano.
(2) Girare la manopola del rubinetto del car-
burante su “OFF” (chiuso).
(3) Girare la moto d’acqua di quanto basta a
scaricare l’acqua dal vano motore.
ATTENZIONE: Se si gira la moto d’ac-
qua sul lato dopo aver tolto il cofano,
c’è il rischio di danneggiare il piantone
dello sterzo. Usare due persone per
garantire un sostegno sufficiente a
non danneggiare il piantone dello
sterzo.
[HCJ00701]
(4) Raddrizzare nuovamente la moto d’ac-
qua.
(5) Fare revisionare la moto d’acqua da un
concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da un
concessionario Yamaha. Altrimenti il
motore potrebbe danneggiarsi seria-
mente.
[HCJ00791]
UF2F72H0.book Page 74 Wednesday, May 27, 2009 3:30 PM

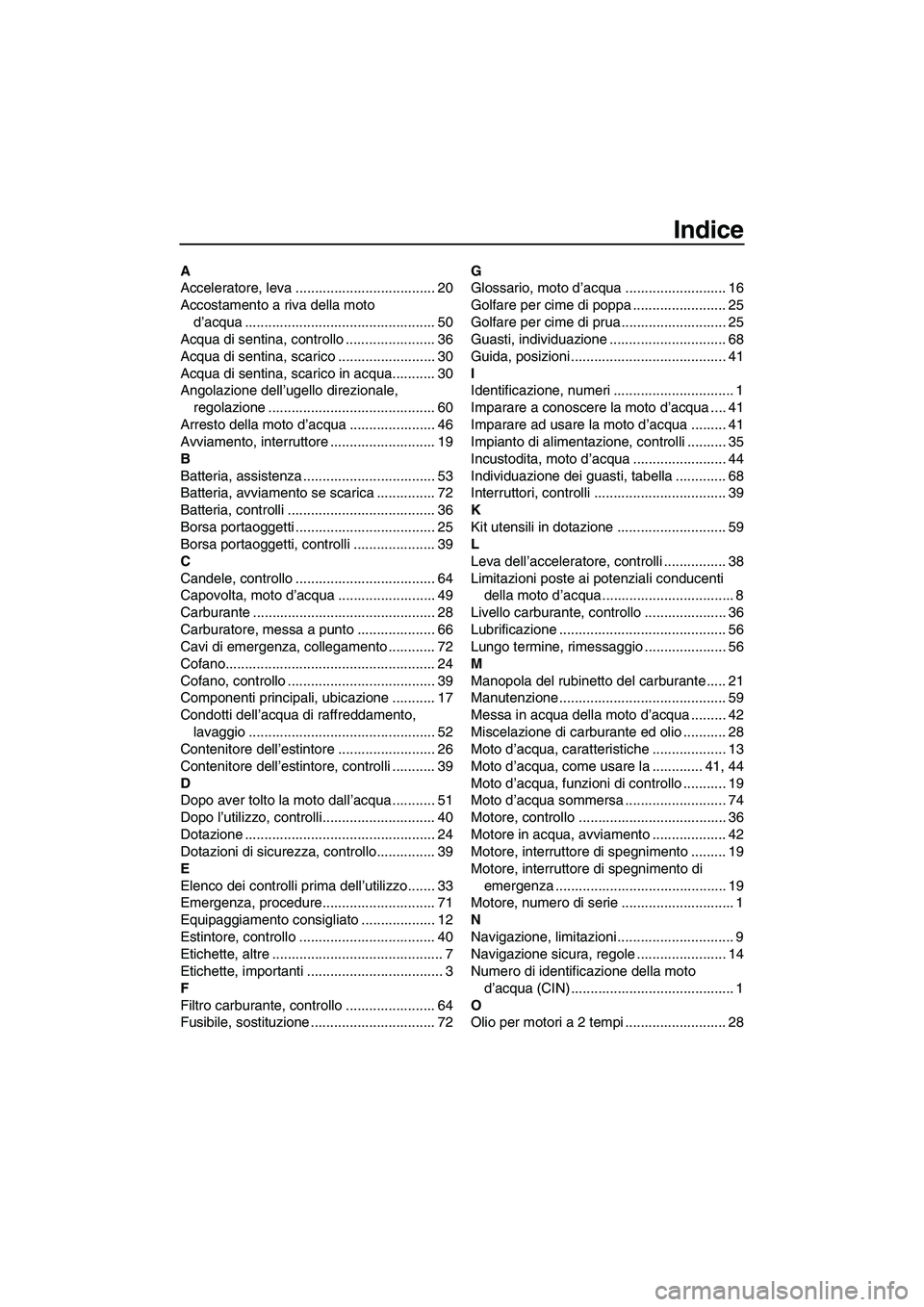

Indice
A
Acceleratore, leva .................................... 20
Accostamento a riva della moto
d’acqua ................................................. 50
Acqua di sentina, controllo ....................... 36
Acqua di sentina, scarico ......................... 30
Acqua di sentina, scarico in acqua........... 30
Angolazione dell’ugello direzionale,
regolazione ........................................... 60
Arresto della moto d’acqua ...................... 46
Avviamento, interruttore ........................... 19
B
Batteria, assistenza .................................. 53
Batteria, avviamento se scarica ............... 72
Batteria, controlli ...................................... 36
Borsa portaoggetti .................................... 25
Borsa portaoggetti, controlli ..................... 39
C
Candele, controllo .................................... 64
Capovolta, moto d’acqua ......................... 49
Carburante ............................................... 28
Carburatore, messa a punto .................... 66
Cavi di emergenza, collegamento ............ 72
Cofano...................................................... 24
Cofano, controllo ...................................... 39
Componenti principali, ubicazione ........... 17
Condotti dell’acqua di raffreddamento,
lavaggio ................................................ 52
Contenitore dell’estintore ......................... 26
Contenitore dell’estintore, controlli ........... 39
D
Dopo aver tolto la moto dall’acqua ........... 51
Dopo l’utilizzo, controlli............................. 40
Dotazione ................................................. 24
Dotazioni di sicurezza, controllo............... 39
E
Elenco dei controlli prima dell’utilizzo....... 33
Emergenza, procedure............................. 71
Equipaggiamento consigliato ................... 12
Estintore, controllo ................................... 40
Etichette, altre ............................................ 7
Etichette, importanti ................................... 3
F
Filtro carburante, controllo ....................... 64
Fusibile, sostituzione ................................ 72G
Glossario, moto d’acqua .......................... 16
Golfare per cime di poppa ........................ 25
Golfare per cime di prua ........................... 25
Guasti, individuazione .............................. 68
Guida, posizioni ........................................ 41
I
Identificazione, numeri ............................... 1
Imparare a conoscere la moto d’acqua .... 41
Imparare ad usare la moto d’acqua ......... 41
Impianto di alimentazione, controlli .......... 35
Incustodita, moto d’acqua ........................ 44
Individuazione dei guasti, tabella ............. 68
Interruttori, controlli .................................. 39
K
Kit utensili in dotazione ............................ 59
L
Leva dell’acceleratore, controlli ................ 38
Limitazioni poste ai potenziali conducenti
della moto d’acqua .................................. 8
Livello carburante, controllo ..................... 36
Lubrificazione ........................................... 56
Lungo termine, rimessaggio ..................... 56
M
Manopola del rubinetto del carburante ..... 21
Manutenzione........................................... 59
Messa in acqua della moto d’acqua ......... 42
Miscelazione di carburante ed olio ........... 28
Moto d’acqua, caratteristiche ................... 13
Moto d’acqua, come usare la ............. 41, 44
Moto d’acqua, funzioni di controllo ........... 19
Moto d’acqua sommersa .......................... 74
Motore, controllo ...................................... 36
Motore in acqua, avviamento ................... 42
Motore, interruttore di spegnimento ......... 19
Motore, interruttore di spegnimento di
emergenza ............................................ 19
Motore, numero di serie ............................. 1
N
Navigazione, limitazioni .............................. 9
Navigazione sicura, regole ....................... 14
Numero di identificazione della moto
d’acqua (CIN) .......................................... 1
O
Olio per motori a 2 tempi .......................... 28
UF2F72H0.book Page 1 Wednesday, May 27, 2009 3:30 PM

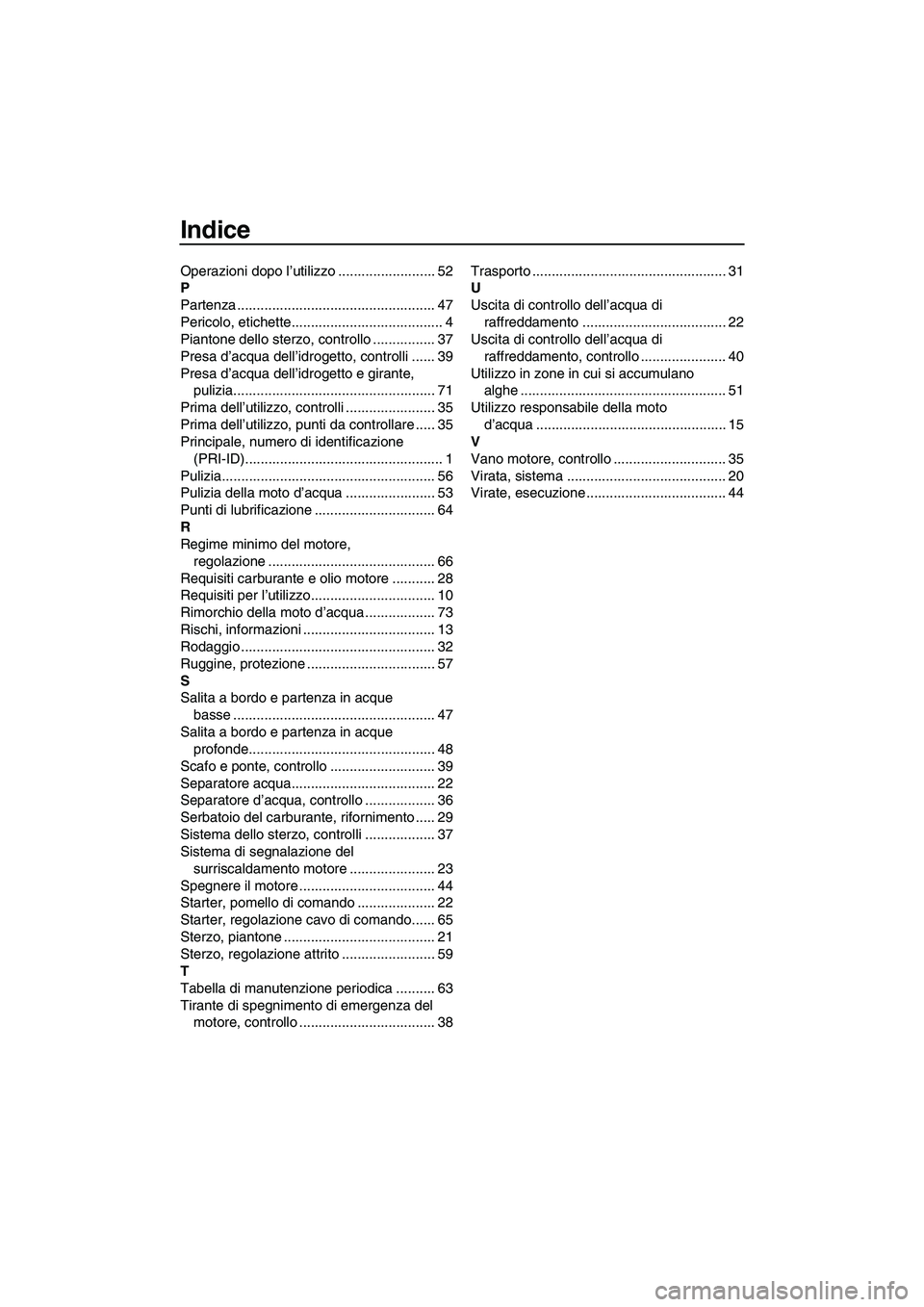

Indice
Operazioni dopo l’utilizzo ......................... 52
P
Partenza ................................................... 47
Pericolo, etichette....................................... 4
Piantone dello sterzo, controllo ................ 37
Presa d’acqua dell’idrogetto, controlli ...... 39
Presa d’acqua dell’idrogetto e girante,
pulizia.................................................... 71
Prima dell’utilizzo, controlli ....................... 35
Prima dell’utilizzo, punti da controllare ..... 35
Principale, numero di identificazione
(PRI-ID)................................................... 1
Pulizia....................................................... 56
Pulizia della moto d’acqua ....................... 53
Punti di lubrificazione ............................... 64
R
Regime minimo del motore,
regolazione ........................................... 66
Requisiti carburante e olio motore ........... 28
Requisiti per l’utilizzo................................ 10
Rimorchio della moto d’acqua .................. 73
Rischi, informazioni .................................. 13
Rodaggio .................................................. 32
Ruggine, protezione ................................. 57
S
Salita a bordo e partenza in acque
basse .................................................... 47
Salita a bordo e partenza in acque
profonde................................................ 48
Scafo e ponte, controllo ........................... 39
Separatore acqua..................................... 22
Separatore d’acqua, controllo .................. 36
Serbatoio del carburante, rifornimento ..... 29
Sistema dello sterzo, controlli .................. 37
Sistema di segnalazione del
surriscaldamento motore ...................... 23
Spegnere il motore ................................... 44
Starter, pomello di comando .................... 22
Starter, regolazione cavo di comando...... 65
Sterzo, piantone ....................................... 21
Sterzo, regolazione attrito ........................ 59
T
Tabella di manutenzione periodica .......... 63
Tirante di spegnimento di emergenza del
motore, controllo ................................... 38Trasporto .................................................. 31
U
Uscita di controllo dell’acqua di
raffreddamento ..................................... 22
Uscita di controllo dell’acqua di
raffreddamento, controllo ...................... 40
Utilizzo in zone in cui si accumulano
alghe ..................................................... 51
Utilizzo responsabile della moto
d’acqua ................................................. 15
V
Vano motore, controllo ............................. 35
Virata, sistema ......................................... 20
Virate, esecuzione.................................... 44
UF2F72H0.book Page 2 Wednesday, May 27, 2009 3:30 PM

UF2F72H0.book Page 3 Wednesday, May 27, 2009 3:30 PM

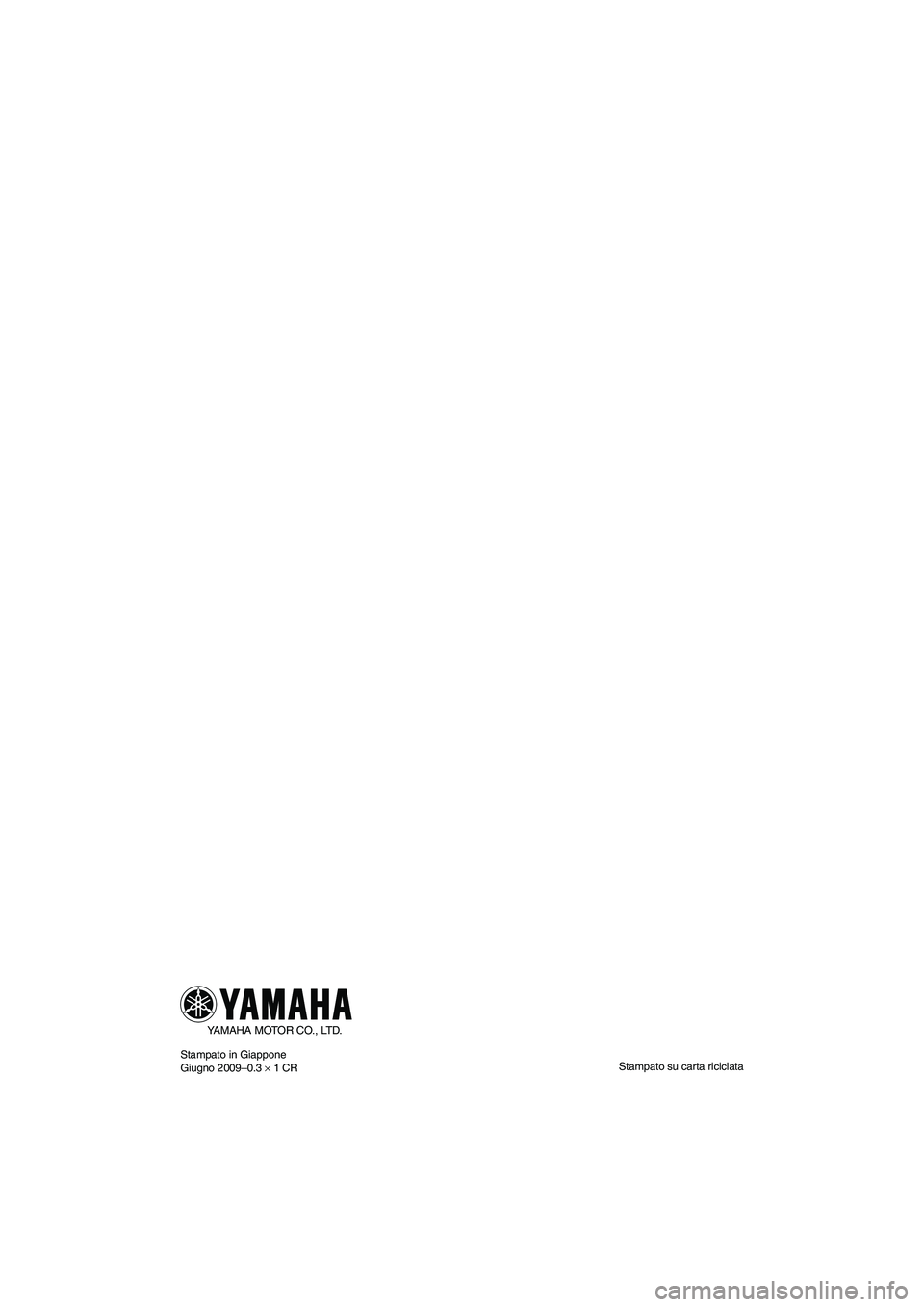

YAMAHA MOTOR CO., LTD.
