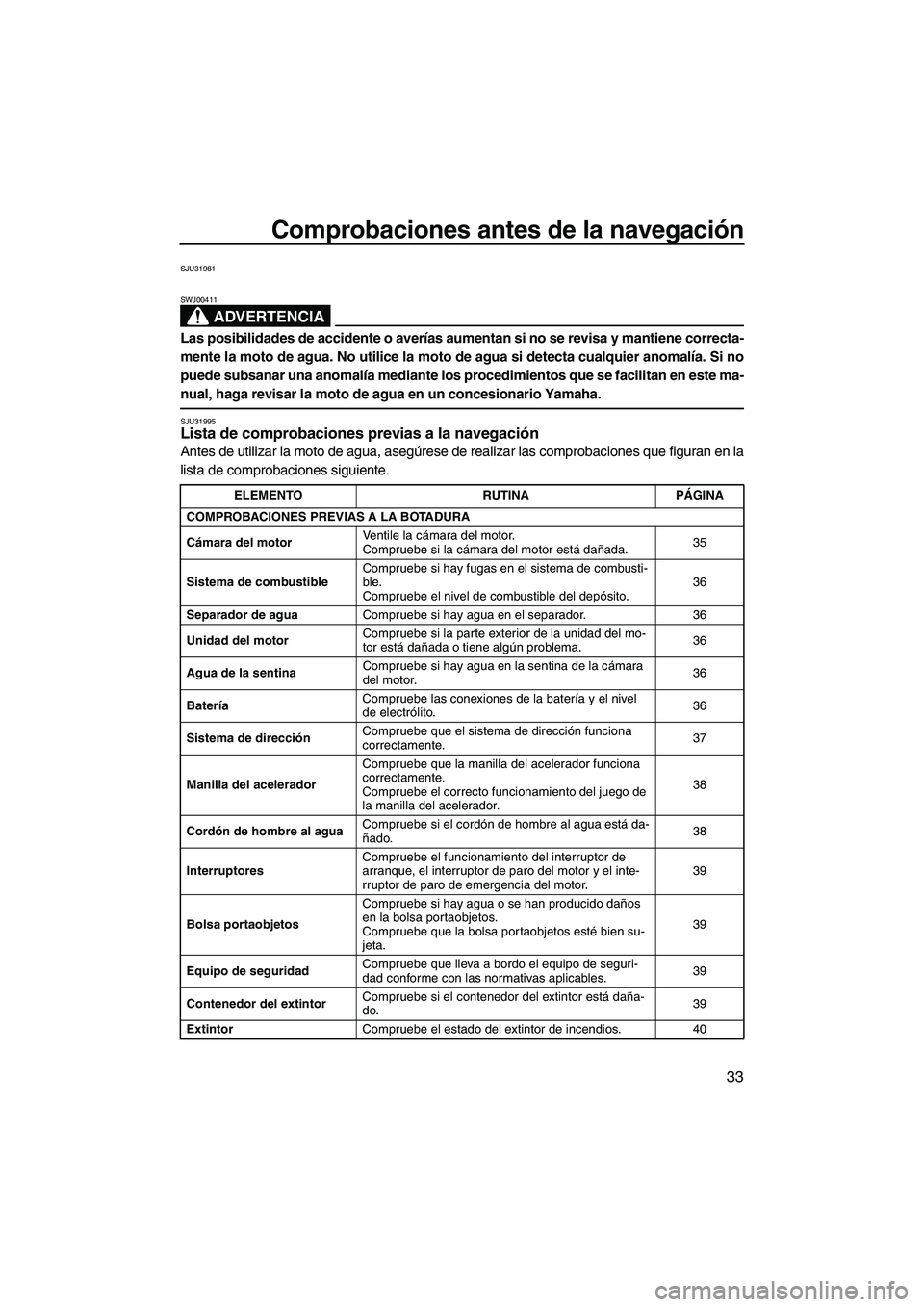

2010 YAMAHA SUPERJET Manuale de Empleo (in Spanish)

Comprobaciones antes de la navegación
33
SJU31981
ADVERTENCIA
SWJ00411
Las posibilidades de accidente o averías aumentan si no se revisa y mantiene correcta-
mente la moto de agua. No utilice la moto de agua si detecta cualquier anomalía. Si no
puede subsanar una anomalía mediante los procedimientos que se facilitan en este ma-
nual, haga revisar la moto de agua en un concesionario Yamaha.
SJU31995Lista de comprobaciones previas a la navegación
Antes de utilizar la moto de agua, asegúrese de realizar las comprobaciones que figuran en la
lista de comprobaciones siguiente.
ELEMENTO RUTINA PÁGINA
COMPROBACIONES PREVIAS A LA BOTADURA
Cámara del motorVentile la cámara del motor.
Compruebe si la cámara del motor está dañada.35
Sistema de combustibleCompruebe si hay fugas en el sistema de combusti-
ble.
Compruebe el nivel de combustible del depósito.36
Separador de aguaCompruebe si hay agua en el separador. 36
Unidad del motorCompruebe si la parte exterior de la unidad del mo-
tor está dañada o tiene algún problema.36
Agua de la sentinaCompruebe si hay agua en la sentina de la cámara
del motor.36
BateríaCompruebe las conexiones de la batería y el nivel
de electrólito.36
Sistema de direcciónCompruebe que el sistema de dirección funciona
correctamente.37
Manilla del aceleradorCompruebe que la manilla del acelerador funciona
correctamente.
Compruebe el correcto funcionamiento del juego de
la manilla del acelerador.38
Cordón de hombre al aguaCompruebe si el cordón de hombre al agua está da-
ñado.38
InterruptoresCompruebe el funcionamiento del interruptor de
arranque, el interruptor de paro del motor y el inte-
rruptor de paro de emergencia del motor.39
Bolsa portaobjetosCompruebe si hay agua o se han producido daños
en la bolsa portaobjetos.
Compruebe que la bolsa portaobjetos esté bien su-
jeta.39
Equipo de seguridadCompruebe que lleva a bordo el equipo de seguri-
dad conforme con las normativas aplicables.39
Contenedor del extintorCompruebe si el contenedor del extintor está daña-
do.39
ExtintorCompruebe el estado del extintor de incendios. 40
UF2F72S0.book Page 33 Tuesday, May 26, 2009 3:10 PM

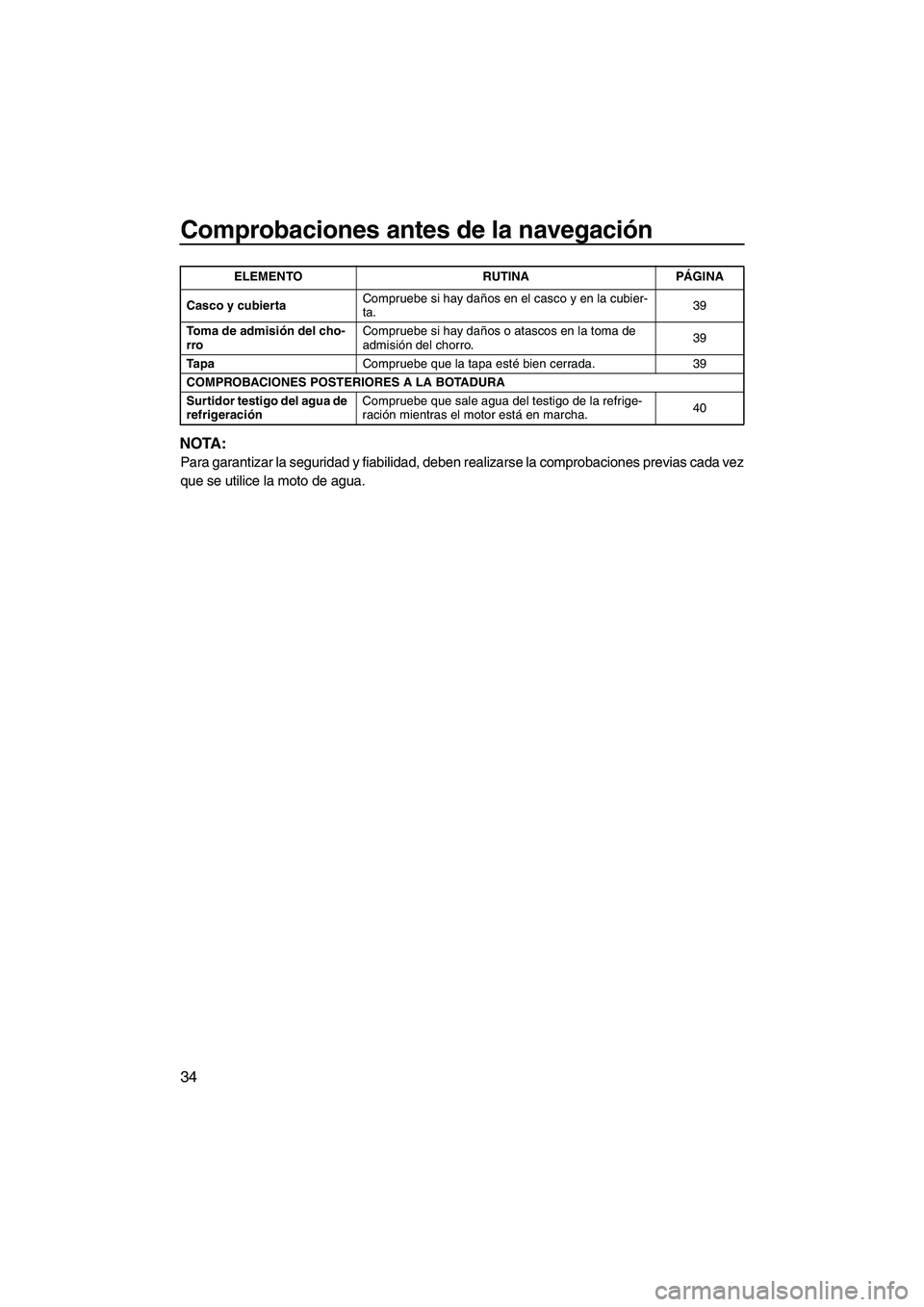

Comprobaciones antes de la navegación
34
NOTA:
Para garantizar la seguridad y fiabilidad, deben realizarse la comprobaciones previas cada vez
que se utilice la moto de agua.
Casco y cubiertaCompruebe si hay daños en el casco y en la cubier-
ta.39
Toma de admisión del cho-
rroCompruebe si hay daños o atascos en la toma de
admisión del chorro.39
Ta p aCompruebe que la tapa esté bien cerrada. 39
COMPROBACIONES POSTERIORES A LA BOTADURA
Surtidor testigo del agua de
refrigeraciónCompruebe que sale agua del testigo de la refrige-
ración mientras el motor está en marcha.40 ELEMENTO RUTINA PÁGINA
UF2F72S0.book Page 34 Tuesday, May 26, 2009 3:10 PM

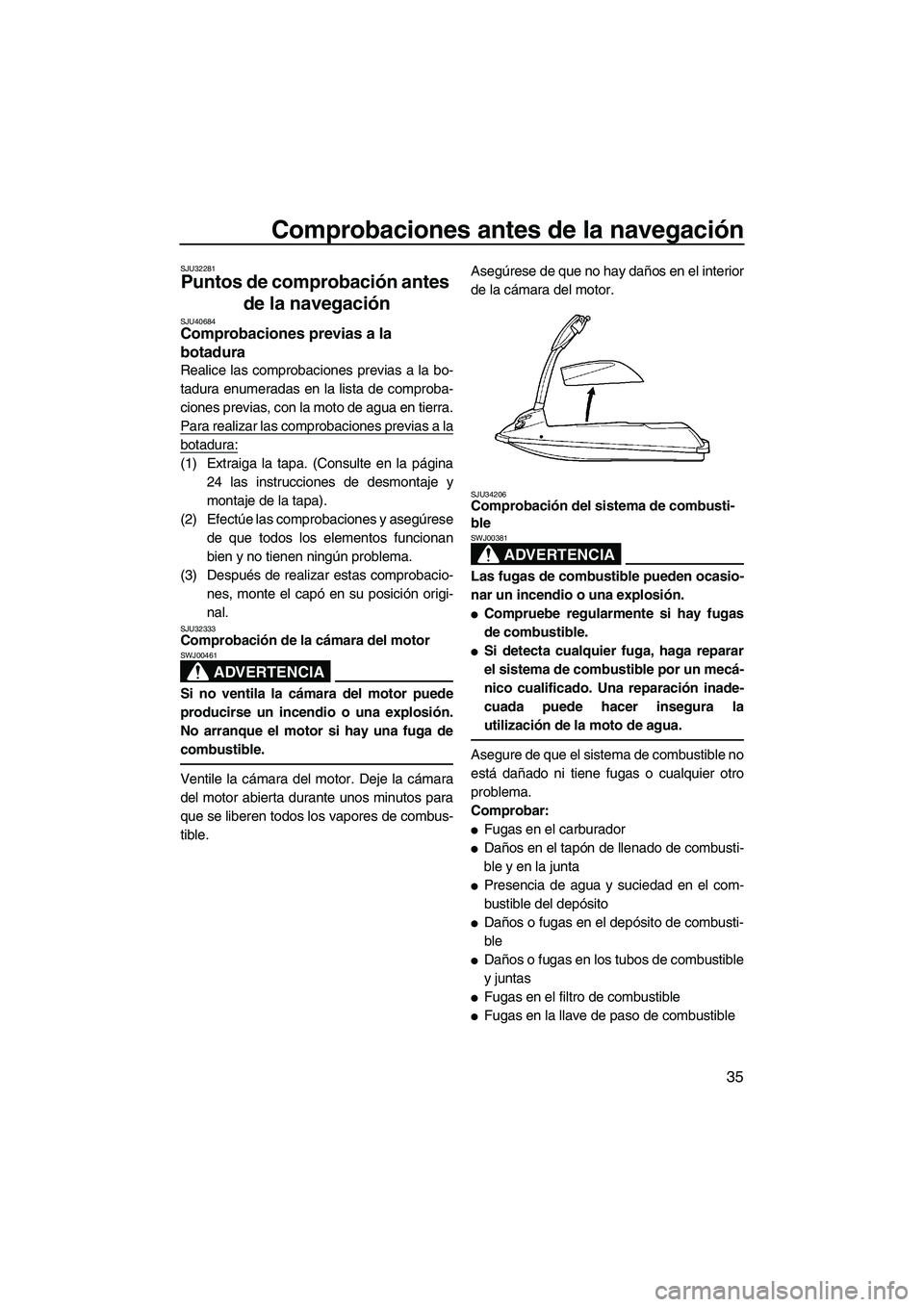

Comprobaciones antes de la navegación
35
SJU32281
Puntos de comprobación antes
de la navegación
SJU40684Comprobaciones previas a la
botadura
Realice las comprobaciones previas a la bo-
tadura enumeradas en la lista de comproba-
ciones previas, con la moto de agua en tierra.
Para realizar las comprobaciones previas a la
botadura:
(1) Extraiga la tapa. (Consulte en la página
24 las instrucciones de desmontaje y
montaje de la tapa).
(2) Efectúe las comprobaciones y asegúrese
de que todos los elementos funcionan
bien y no tienen ningún problema.
(3) Después de realizar estas comprobacio-
nes, monte el capó en su posición origi-
nal.
SJU32333Comprobación de la cámara del motor
ADVERTENCIA
SWJ00461
Si no ventila la cámara del motor puede
producirse un incendio o una explosión.
No arranque el motor si hay una fuga de
combustible.
Ventile la cámara del motor. Deje la cámara
del motor abierta durante unos minutos para
que se liberen todos los vapores de combus-
tible.Asegúrese de que no hay daños en el interior
de la cámara del motor.
SJU34206Comprobación del sistema de combusti-
ble
ADVERTENCIA
SWJ00381
Las fugas de combustible pueden ocasio-
nar un incendio o una explosión.

Compruebe regularmente si hay fugas
de combustible.

Si detecta cualquier fuga, haga reparar
el sistema de combustible por un mecá-
nico cualificado. Una reparación inade-
cuada puede hacer insegura la
utilización de la moto de agua.
Asegure de que el sistema de combustible no
está dañado ni tiene fugas o cualquier otro
problema.
Comprobar:

Fugas en el carburador

Daños en el tapón de llenado de combusti-
ble y en la junta

Presencia de agua y suciedad en el com-
bustible del depósito

Daños o fugas en el depósito de combusti-
ble

Daños o fugas en los tubos de combustible
y juntas

Fugas en el filtro de combustible

Fugas en la llave de paso de combustible
UF2F72S0.book Page 35 Tuesday, May 26, 2009 3:10 PM

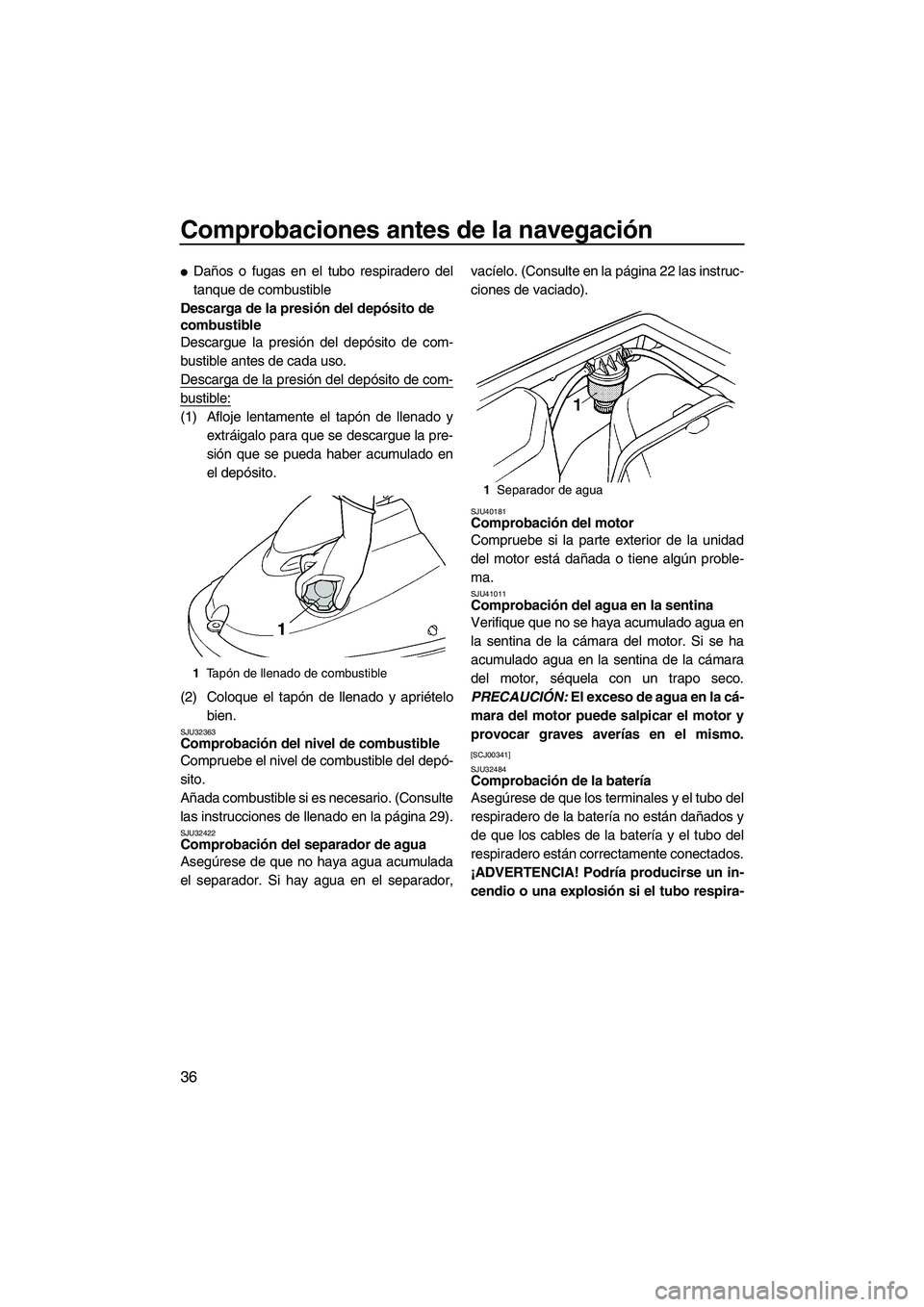

Comprobaciones antes de la navegación
36

Daños o fugas en el tubo respiradero del
tanque de combustible
Descarga de la presión del depósito de
combustible
Descargue la presión del depósito de com-
bustible antes de cada uso.
Descarga de la presión del depósito de com-
bustible:
(1) Afloje lentamente el tapón de llenado y
extráigalo para que se descargue la pre-
sión que se pueda haber acumulado en
el depósito.
(2) Coloque el tapón de llenado y apriételo
bien.
SJU32363Comprobación del nivel de combustible
Compruebe el nivel de combustible del depó-
sito.
Añada combustible si es necesario. (Consulte
las instrucciones de llenado en la página 29).
SJU32422Comprobación del separador de agua
Asegúrese de que no haya agua acumulada
el separador. Si hay agua en el separador,vacíelo. (Consulte en la página 22 las instruc-
ciones de vaciado).
SJU40181Comprobación del motor
Compruebe si la parte exterior de la unidad
del motor está dañada o tiene algún proble-
ma.
SJU41011Comprobación del agua en la sentina
Verifique que no se haya acumulado agua en
la sentina de la cámara del motor. Si se ha
acumulado agua en la sentina de la cámara
del motor, séquela con un trapo seco.
PRECAUCIÓN: El exceso de agua en la cá-
mara del motor puede salpicar el motor y
provocar graves averías en el mismo.
[SCJ00341]
SJU32484
Comprobación de la batería
Asegúrese de que los terminales y el tubo del
respiradero de la batería no están dañados y
de que los cables de la batería y el tubo del
respiradero están correctamente conectados.
¡ADVERTENCIA! Podría producirse un in-
cendio o una explosión si el tubo respira-
1Ta pón de llenado de combustible
1Separador de agua
UF2F72S0.book Page 36 Tuesday, May 26, 2009 3:10 PM

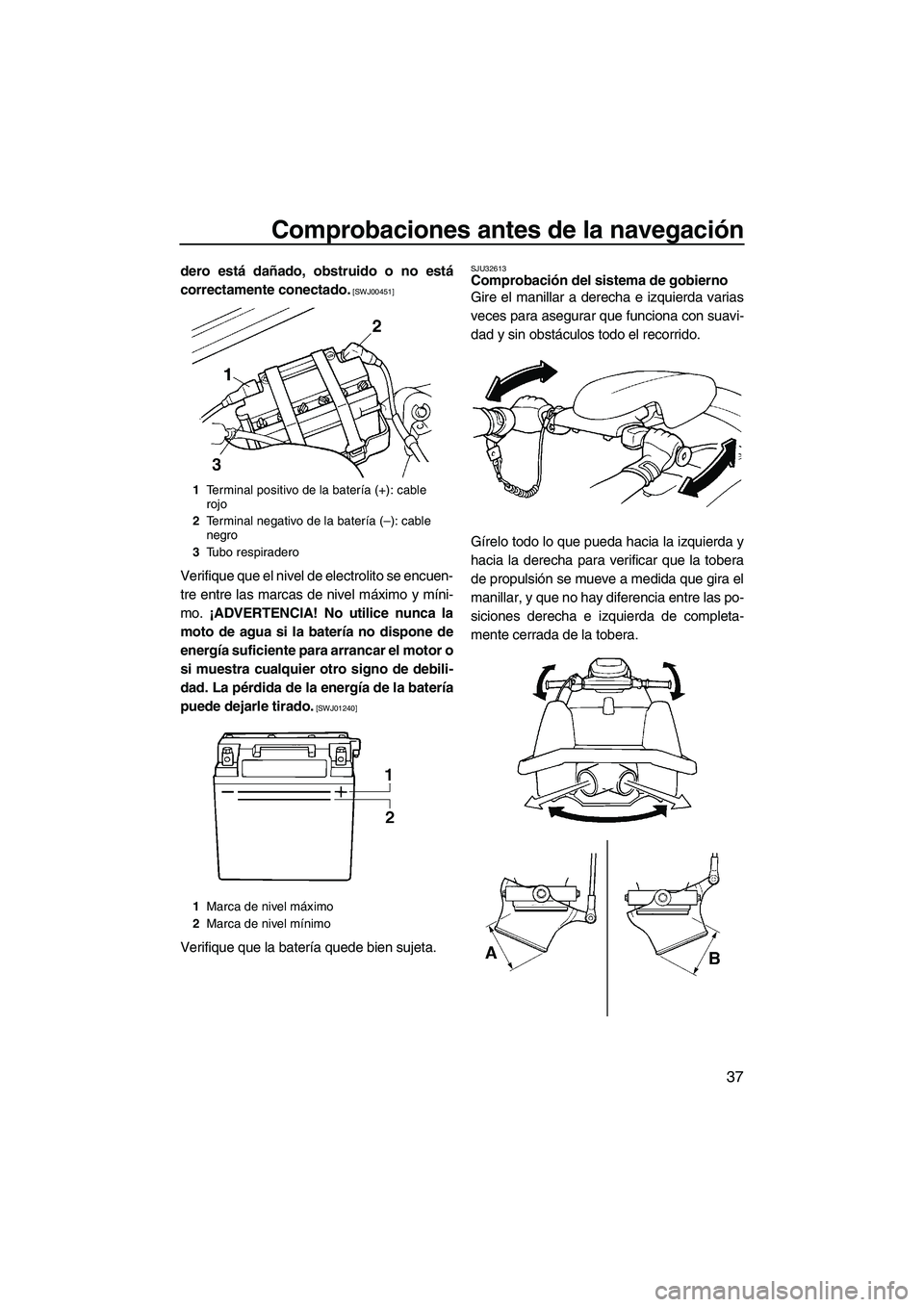

Comprobaciones antes de la navegación
37
dero está dañado, obstruido o no está
correctamente conectado.
[SWJ00451]
Verifique que el nivel de electrolito se encuen-
tre entre las marcas de nivel máximo y míni-
mo. ¡ADVERTENCIA! No utilice nunca la
moto de agua si la batería no dispone de
energía suficiente para arrancar el motor o
si muestra cualquier otro signo de debili-
dad. La pérdida de la energía de la batería
puede dejarle tirado.
[SWJ01240]
Verifique que la batería quede bien sujeta.
SJU32613Comprobación del sistema de gobierno
Gire el manillar a derecha e izquierda varias
veces para asegurar que funciona con suavi-
dad y sin obstáculos todo el recorrido.
Gírelo todo lo que pueda hacia la izquierda y
hacia la derecha para verificar que la tobera
de propulsión se mueve a medida que gira el
manillar, y que no hay diferencia entre las po-
siciones derecha e izquierda de completa-
mente cerrada de la tobera.
1Terminal positivo de la batería (+): cable
rojo
2Terminal negativo de la batería (–): cable
negro
3Tubo respiradero
1Marca de nivel máximo
2Marca de nivel mínimo
UF2F72S0.book Page 37 Tuesday, May 26, 2009 3:10 PM

Comprobaciones antes de la navegación
38
SJU32622Comprobación de la columna de la direc-
ción
Mueva la columna de la dirección arriba y
abajo varias veces para comprobar si se des-
plaza con suavidad y sin obstáculos en todo
su recorrido y sin un juego excesivo. Verifique
que la columna de la dirección no tenga nin-
gún juego lateral.
SJU32594Comprobación de la manilla del acelera-
dor
Accione varias veces la manilla del acelera-
dor para verificar que funciona correctamente
en todo el recorrido. Además, asegúrese de
que la manilla del acelerador vuelve automá-
ticamente a la posición de punto muerto (ra-
lentí) cuando se suelta.Verifique que el juego del mando del gas sea
el correcto cuando el mando se encuentre en
la posición completamente cerrada (ralentí).
SJU32663Comprobación del cordón de hombre al
agua
Asegúrese de que el cordón de hombre al
agua no está dañado. Si el cordón está daña-
do, cámbielo. ¡ADVERTENCIA! No trate
nunca de reparar o remendar el cordón de
hombre al agua. El cordón de hombre al
agua no podrá se accionará libremente
cuando el piloto se caiga y la moto de
agua podrá seguir avanzando y provocar
un accidente.
[SWJ01220]
Diferencia entre las posiciones de com-
pletamente cerrada de la tobera de pro-
pulsión (distancias A y B):
Máximo 5 mm (0.20 in)
1Juego de la manilla del acelerador
Juego de la manilla del acelerador:
7.0–10.0 mm (0.28–0.39 in)
UF2F72S0.book Page 38 Tuesday, May 26, 2009 3:10 PM

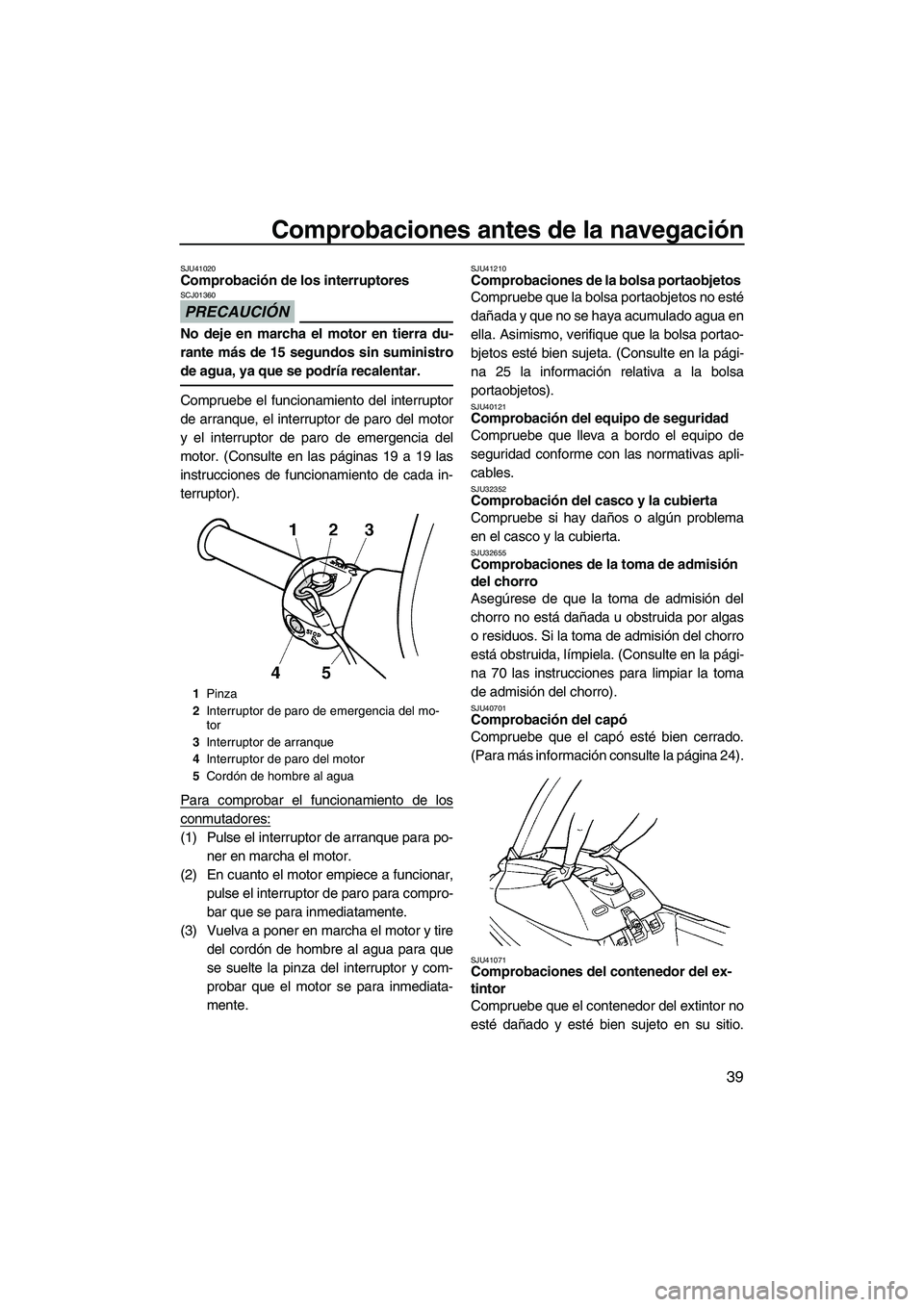

Comprobaciones antes de la navegación
39
SJU41020Comprobación de los interruptores
PRECAUCIÓN
SCJ01360
No deje en marcha el motor en tierra du-
rante más de 15 segundos sin suministro
de agua, ya que se podría recalentar.
Compruebe el funcionamiento del interruptor
de arranque, el interruptor de paro del motor
y el interruptor de paro de emergencia del
motor. (Consulte en las páginas 19 a 19 las
instrucciones de funcionamiento de cada in-
terruptor).
Para comprobar el funcionamiento de los
conmutadores:
(1) Pulse el interruptor de arranque para po-
ner en marcha el motor.
(2) En cuanto el motor empiece a funcionar,
pulse el interruptor de paro para compro-
bar que se para inmediatamente.
(3) Vuelva a poner en marcha el motor y tire
del cordón de hombre al agua para que
se suelte la pinza del interruptor y com-
probar que el motor se para inmediata-
mente.
SJU41210Comprobaciones de la bolsa portaobjetos
Compruebe que la bolsa portaobjetos no esté
dañada y que no se haya acumulado agua en
ella. Asimismo, verifique que la bolsa portao-
bjetos esté bien sujeta. (Consulte en la pági-
na 25 la información relativa a la bolsa
portaobjetos).
SJU40121Comprobación del equipo de seguridad
Compruebe que lleva a bordo el equipo de
seguridad conforme con las normativas apli-
cables.
SJU32352Comprobación del casco y la cubierta
Compruebe si hay daños o algún problema
en el casco y la cubierta.
SJU32655Comprobaciones de la toma de admisión
del chorro
Asegúrese de que la toma de admisión del
chorro no está dañada u obstruida por algas
o residuos. Si la toma de admisión del chorro
está obstruida, límpiela. (Consulte en la pági-
na 70 las instrucciones para limpiar la toma
de admisión del chorro).
SJU40701Comprobación del capó
Compruebe que el capó esté bien cerrado.
(Para más información consulte la página 24).
SJU41071Comprobaciones del contenedor del ex-
tintor
Compruebe que el contenedor del extintor no
esté dañado y esté bien sujeto en su sitio.
1Pinza
2Interruptor de paro de emergencia del mo-
tor
3Interruptor de arranque
4Interruptor de paro del motor
5Cordón de hombre al agua
UF2F72S0.book Page 39 Tuesday, May 26, 2009 3:10 PM

Comprobaciones antes de la navegación
40
(Consulte en la página 26 la información rela-
tiva al contenedor del extintor).
SJU32503Comprobación del extintor
Compruebe que haya un extintor lleno a bor-
do.
Para comprobar el extintor, consulte las ins-
trucciones suministradas por el fabricante del
mismo. Guarde siempre el extintor en su con-
tenedor.
Lleve siempre un extintor a bordo. El extintor
no forma parte del equipamiento de serie de
esta moto de agua. Si no tiene uno, póngase
en contacto con un concesionario Yamaha o
con un vendedor de extintores para adquirir
uno que cumpla las especificaciones adecua-
das.
SJU40143Comprobaciones posteriores a la
botadura
Realice las comprobaciones posteriores a la
botadura enumeradas en la lista de compro-
baciones previas, con la moto de agua a flote
y el motor en marcha.
Para realizar las comprobaciones posteriores
a la botadura:
(1) Bote la moto de agua. (Consulte en la pá-
gina 42 las instrucciones para botar la
moto de agua).
(2) Efectúe las comprobaciones y asegúrese
de que todos los elementos funcionan
bien y no tienen ningún problema.
SJU40551Comprobación del testigo de la refrigera-
ción
Compruebe que sale agua del testigo de la
refrigeración mientras el motor está en mar-
cha. (Para más información consulte la pági-
na 22).
UF2F72S0.book Page 40 Tuesday, May 26, 2009 3:10 PM
