ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-3
2
3
45
6
7
8
9

GAU13221
Kraftstoff
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG

GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu
verringern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere
Zündquellen in der Nähe befinden,
einschließlich Zündflammen für
Warmwasserbereiter oder
Wäschetrockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüll-
stutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starkerSonneneinstrahlung Kraftstoff aus
dem Tank austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen.
ACHTUNG:
Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]

4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG

GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU41960
ACHTUNG

GCA15590
Ausschließlich bleifreien Kraftstoff tan-
ken. Die Verwendung verbleiten Kraft-
stoffs verursacht schwerwiegende
Schäden an Teilen des Motors, zum Bei-
spiel an den Kolbenringen und der Aus-
puffanlage.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
2 1

Empfohlener Kraftstoff:
Für Europa: AUSSCHLIESSLICH
BLEIFREIES NORMALBENZIN
Außer Europa: AUSSCHLIESSLICH
BLEIFREIES BENZIN
Fassungsvermögen des Kraftstoff-
tanks:
4.9 L (1.29 US gal, 1.08 Imp.gal)
Kraftstoffreserve:
1.0 L (0.26 US gal, 0.22 Imp.gal)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-4
1
2
3
4
5
6
7
8
9

Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU13412
Kraftstofftank-Belüftungsschlau
ch
Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Schlauchanschluss prüfen.

Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.

Sicherstellen, dass der Kraftstoff-
tank-Belüftungsschlauch nicht ver-
stopft ist; ggf. den Schlauch reinigen.
GAU41202
Zweitakt-Motoröl
Sicherstellen, dass ausreichend Zwei-
takt-Motoröl im Tank vorhanden ist. Falls
das Zweitakt-Motoröl wie abgebildet an
oder unter dem Minimalstand liegt, genü-
gend Öl des empfohlenen Typs wie folgt
nachfüllen.
HINWEIS

Sicherstellen, dass das Motorrad bei der
Kontrolle des Zweitaktölstands vollständig
gerade steht. Selbst geringfügige Neigung
zur Seite kann bereits zu einem falschen
Messergebnis führen.
1. Den Sitz abnehmen. (Siehe Seite 4-7.)
2. Den Frischöltankverschluss entfernen
und das empfohlene Öl nachfüllen.
1. Kraftstofftank-Belüftungsschlauch
1
1. Minimalstand
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-5
2
3
45
6
7
8
9

3. Den Frischöltankverschluss aufset-
zen.
ACHTUNG

GCA16670
Vor Fahrtantritt sicherstellen, dass der
Frischöltankverschluss korrekt ver-
schlossen ist.
4. Den Sitz montieren.
GAU13561
Kraftstoffhahn
Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.
Der Kraftstoffhahn weist drei Stellungen
auf:
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht läuft.
ON
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet. Nor-
malbetrieb wird mit dem Hebel in dieser
Stellung durchgeführt.
RES

1. Frischöltank
2. Frischöl-Tankverschluss
Empfohlene Ölsorte:
Siehe Seite 9-1.
Füllmenge:
0.75 L (0.79 US qt, 0.66 Imp.qt)
1
2

1. Pfeilmarkierung über “OFF” platziert
RES
ONFUEL
OFF
1
1. Pfeilmarkierung über “ON” platziert
1. Pfeilmarkierung über “RES” platziert
ON
FUEL
RES
OFF
1
ON
OFF
ONFUEL RES
1
RES

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-6
1
2
3
4
5
6
7
8
9

Dies zeigt Reserve an. Geht Ihnen während
der Fahrt der Kraftstoff aus, den Hebel in
diese Position bringen. Bei der nächsten
Gelegenheit tanken. Nach dem Tanken
muss der Hebel in die Stellung “ON” zurück-
gestellt werden!
GAU13590

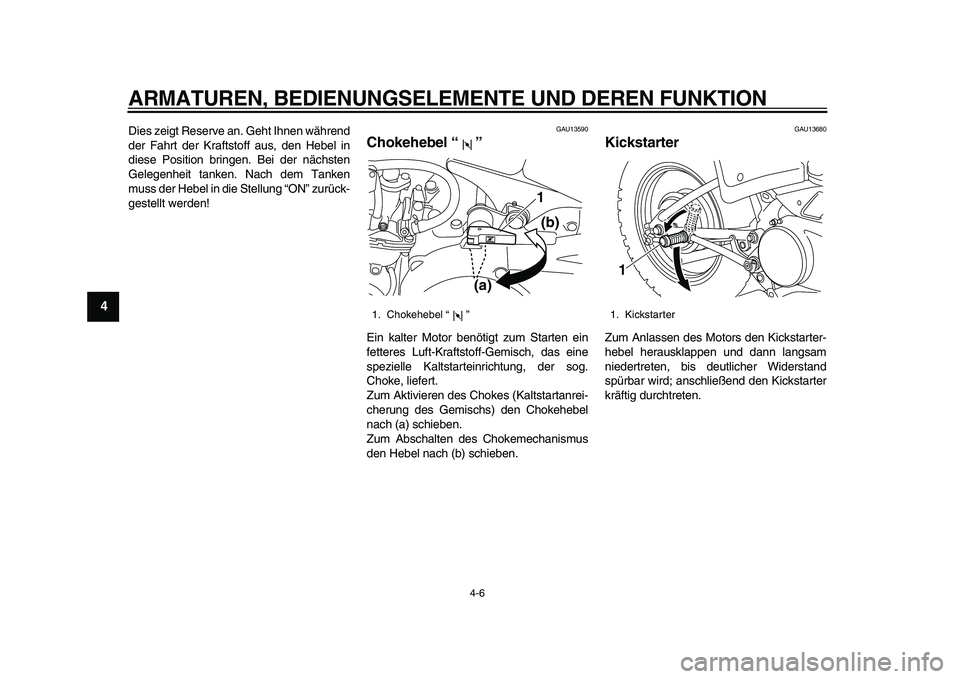

Chokehebel “”
Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
GAU13680
Kickstarter
Zum Anlassen des Motors den Kickstarter-
hebel herausklappen und dann langsam
niedertreten, bis deutlicher Widerstand
spürbar wird; anschließend den Kickstarter
kräftig durchtreten.
1. Chokehebel “”
1
(a)(b)

1. Kickstarter
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-7
2
3
45
6
7
8
9

GAU41140
Sitzbank
Sitzbank abnehmen
Die Muttern entfernen, und dann die Sitz-
bank abziehen.
Sitzbank montieren
1. Die Zunge an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.2. Die Sitzbank in die ursprüngliche Lage
bringen und dann die Muttern festzie-
hen.
HINWEIS

Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU46021
Federbein
WARNUNG

GWA10221
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.

Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.

Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem
Dämpfungsverhalten.

Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
1. Mutter
1

1. Sitzhalterung
2. Vorsprung
2
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-8
1
2
3
4
5
6
7
8
9

GAU37490

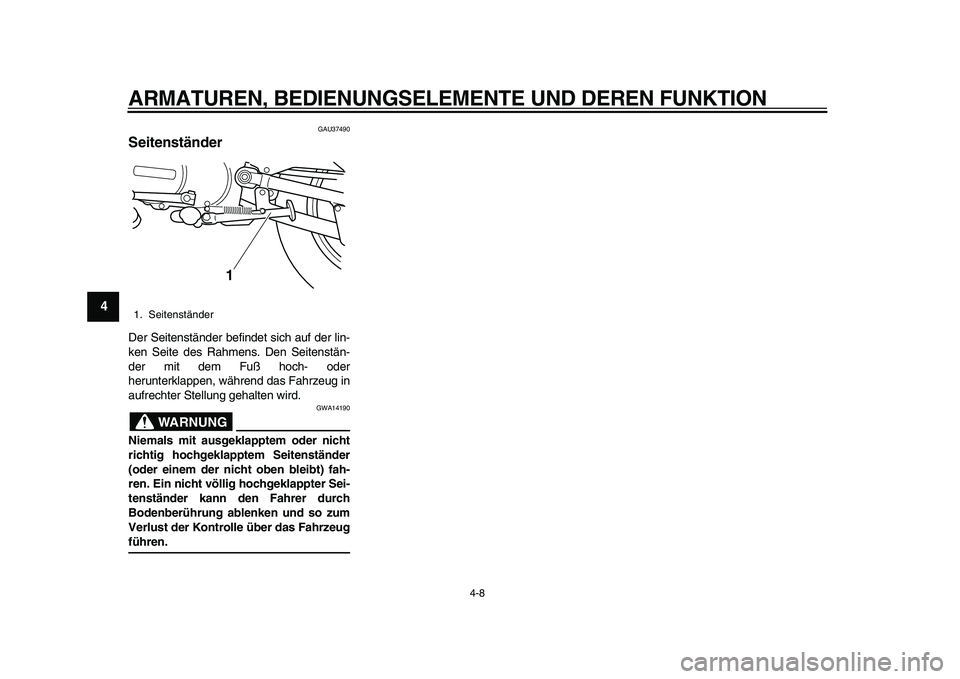

Seitenständer
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder
herunterklappen, während das Fahrzeug in
aufrechter Stellung gehalten wird.
WARNUNG

GWA14190
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen.
1. Seitenständer
1

5-1
2
3
4
56
7
8
9

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG

GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff

Kraftstoffstand im Tank prüfen.

Ggf. tanken.

Kraftstoffleitung auf Lecks überprüfen.4-3
Zweitaktöl

Ölstand im Öltank prüfen.

Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.

Fahrzeug auf Öllecks kontrollieren.4-4
Getriebeöl

Ölstand im Getriebegehäuse überprüfen.

Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.7-7
Vorderradbremse

Funktion prüfen.

Ggf. Seilzug schmieren.

Hebelspiel kontrollieren.

Ggf. einstellen.7-14, 7-15
Hinterradbremse

Funktion prüfen.

Pedalspiel kontrollieren.

Ggf. einstellen.7-14, 7-15
Gasdrehgriff

Sicherstellen, dass er reibungslos funktioniert.

Seilzugspiel kontrollieren.

Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des
Seilzug- und Griffgehäuse schmieren lassen.7-11, 7-18
Steuerungs-Seilzüge

Sicherstellen, dass er reibungslos funktioniert.

Ggf. schmieren.7-18

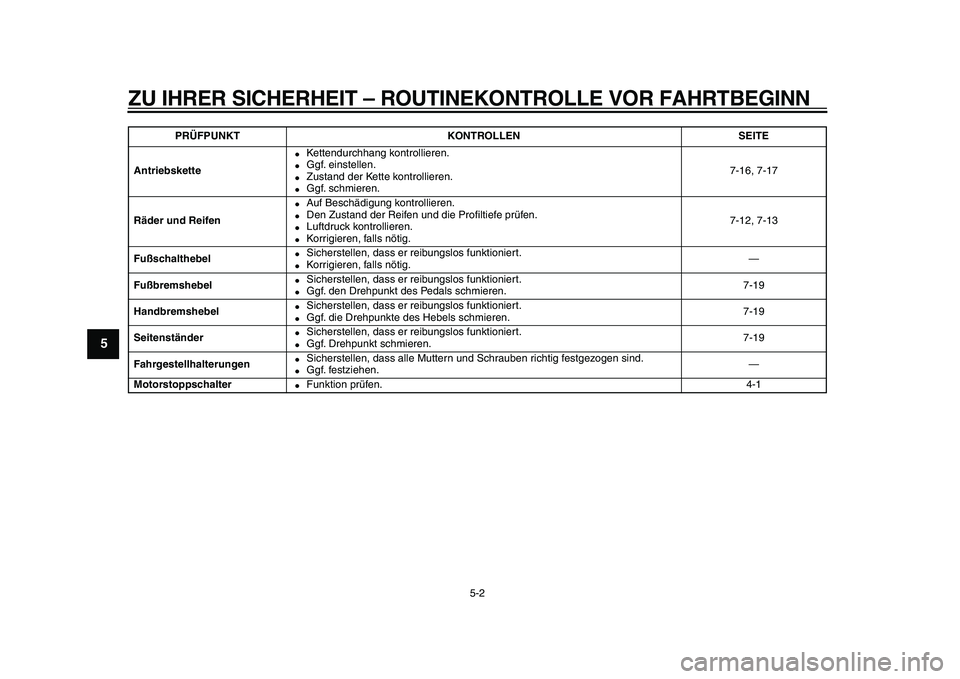

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
5-2
1
2
3
4
5
6
7
8
9

Antriebskette

Kettendurchhang kontrollieren.

Ggf. einstellen.

Zustand der Kette kontrollieren.

Ggf. schmieren.7-16, 7-17
Räder und Reifen

Auf Beschädigung kontrollieren.

Den Zustand der Reifen und die Profiltiefe prüfen.

Luftdruck kontrollieren.

Korrigieren, falls nötig.7-12, 7-13
Fußschalthebel

Sicherstellen, dass er reibungslos funktioniert.

Korrigieren, falls nötig.—
Fußbremshebel

Sicherstellen, dass er reibungslos funktioniert.

Ggf. den Drehpunkt des Pedals schmieren.7-19
Handbremshebel

Sicherstellen, dass er reibungslos funktioniert.

Ggf. die Drehpunkte des Hebels schmieren.7-19
Seitenständer

Sicherstellen, dass er reibungslos funktioniert.

Ggf. Drehpunkt schmieren.7-19
Fahrgestellhalterungen

Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.

Ggf. festziehen.—
Motorstoppschalter

Funktion prüfen.4-1
PRÜFPUNKT KONTROLLEN SEITE
