SICHERHEITSINFORMATIONEN
Geschwindigkeit zu weit heraus getra-
gen zu werden oder Kurven zu schnei-
den (ungenügender Neigungswinkel
im Verhältnis zur Geschwindigkeit).
Fahren Sie niemals schneller als
durch Straßen- und Verkehrsbedin-
gungen vertretbar ist.

Fahren Sie in nicht vertrauter Umge-
bung besonders vorsichtig. Sie
könnten auf versteckte Hindernisse
stoßen und dadurch einen Unfall ha-
ben.

Die Haltung des Fahrers ist wichtig,
um das Fahrzeug sicher unter Kontrol-
le zu haben. Der Fahrer sollte wäh-
rend der Fahrt beide Hände am
Lenker und beide Füße auf den Fuß-
rasten halten, um Kontrolle über das
Motorrad aufrecht erhalten zu können.

Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.

Sicherstellen, dass sich das Getriebe
beim Anlassen des Motors in der Leer-
laufstellung befindet.
Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-zungen zu verhindern oder zu reduzieren.

Tragen Sie immer einen sicherheits-
geprüften Helm.

Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.

Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.

Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern
verfangen könnten, und Verletzung
oder ein Unfall könnte die Folge sein.

Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-
ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.
Vermeiden Sie Kohlenmonoxid-Vergif-
tungen
Auspuffgase enthalten immer Kohlenmono-
xid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
sacht zunächst Kopfschmerzen, Schwin-delgefühl, Benommenheit, Übelkeit,
Verwirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
der sehen noch riechen. Eine tödliche Koh-
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konzentrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Symp-
tom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.

Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel
erreichen.

Lassen Sie den Motor nicht in schlecht
belüfteten oder teilweise geschlosse-
nen Bereichen wie Schuppen, Gara-
gen oder Carports laufen.

Lassen Sie den Motor im Freien nicht

2-3
1
2
3
4
5
6
7
8
9

SICHERHEITSINFORMATIONEN

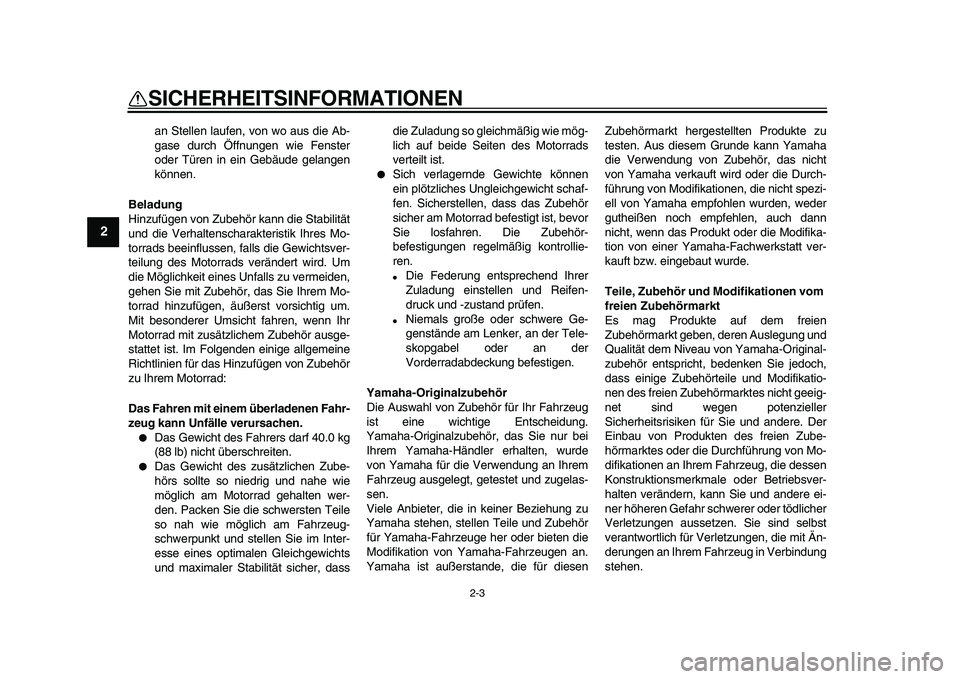

an Stellen laufen, von wo aus die Ab-
gase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.
Beladung
Hinzufügen von Zubehör kann die Stabilität
und die Verhaltenscharakteristik Ihres Mo-
torrads beeinflussen, falls die Gewichtsver-
teilung des Motorrads verändert wird. Um
die Möglichkeit eines Unfalls zu vermeiden,
gehen Sie mit Zubehör, das Sie Ihrem Mo-
torrad hinzufügen, äußerst vorsichtig um.
Mit besonderer Umsicht fahren, wenn Ihr
Motorrad mit zusätzlichem Zubehör ausge-
stattet ist. Im Folgenden einige allgemeine
Richtlinien für das Hinzufügen von Zubehör
zu Ihrem Motorrad:
Das Fahren mit einem überladenen Fahr-
zeug kann Unfälle verursachen.

Das Gewicht des Fahrers darf 40.0 kg
(88 lb) nicht überschreiten.

Das Gewicht des zusätzlichen Zube-
hörs sollte so niedrig und nahe wie
möglich am Motorrad gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dassdie Zuladung so gleichmäßig wie mög-
lich auf beide Seiten des Motorrads
verteilt ist.

Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht schaf-
fen. Sicherstellen, dass das Zubehör
sicher am Motorrad befestigt ist, bevor
Sie losfahren. Die Zubehör-
befestigungen regelmäßig kontrollie-
ren.

Die Federung entsprechend Ihrer
Zuladung einstellen und Reifen-
druck und -zustand prüfen.

Niemals große oder schwere Ge-
genstände am Lenker, an der Tele-
skopgabel oder an der
Vorderradabdeckung befestigen.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung.
Yamaha-Originalzubehör, das Sie nur bei
Ihrem Yamaha-Händler erhalten, wurde
von Yamaha für die Verwendung an Ihrem
Fahrzeug ausgelegt, getestet und zugelas-
sen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesenZubehörmarkt hergestellten Produkte zu
testen. Aus diesem Grunde kann Yamaha
die Verwendung von Zubehör, das nicht
von Yamaha verkauft wird oder die Durch-
führung von Modifikationen, die nicht spezi-
ell von Yamaha empfohlen wurden, weder
gutheißen noch empfehlen, auch dann
nicht, wenn das Produkt oder die Modifika-
tion von einer Yamaha-Fachwerkstatt ver-
kauft bzw. eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien
Zubehörmarkt geben, deren Auslegung und
Qualität dem Niveau von Yamaha-Original-
zubehör entspricht, bedenken Sie jedoch,
dass einige Zubehörteile und Modifikatio-
nen des freien Zubehörmarktes nicht geeig-
net sind wegen potenzieller
Sicherheitsrisiken für Sie und andere. Der
Einbau von Produkten des freien Zube-
hörmarktes oder die Durchführung von Mo-
difikationen an Ihrem Fahrzeug, die dessen
Konstruktionsmerkmale oder Betriebsver-
halten verändern, kann Sie und andere ei-
ner höheren Gefahr schwerer oder tödlicher
Verletzungen aussetzen. Sie sind selbst
verantwortlich für Verletzungen, die mit Än-
derungen an Ihrem Fahrzeug in Verbindung
stehen.

2-4
2
3
4
5
6
7
8
9

SICHERHEITSINFORMATIONEN
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.

Niemals Zubehör installieren, das die
Leistung Ihres Motorrads einschrän-
ken würde. Das Zubehör vor Benut-
zung sorgfältig daraufhin inspizieren,
dass es in keiner Weise die Bodenfrei-
heit oder den Wendekreis einschränkt,
den Federungs- oder Lenkausschlag
begrenzt oder die Handhabung der
Bedienungselemente behindert.

Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung zu Instabilität
führen. Wird Zubehör am Lenker
oder im Bereich der Teleskopgabel
angebracht, muss dieses so leicht
wie möglich sein und auf ein Mini-
mum beschränkt werden.

Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
ernsthaft beeinträchtigen. Durch
Wind könnte das Motorrad aus der
Bahn gebracht oder durch Seiten-
wind instabil gemacht werden.

Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränktdie Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.

Beim Anbringen elektrischer Zube-
hörteile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen und Felgen vom freien
Zubehörmarkt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind mög-
licherweise ungeeignet. Reifendaten und
weitere Informationen zum Reifenwechsel
siehe Seite 7-12.

3-1
1
2
3
4
5
6
7
8
9

BESCHREIBUNG
GAU10410

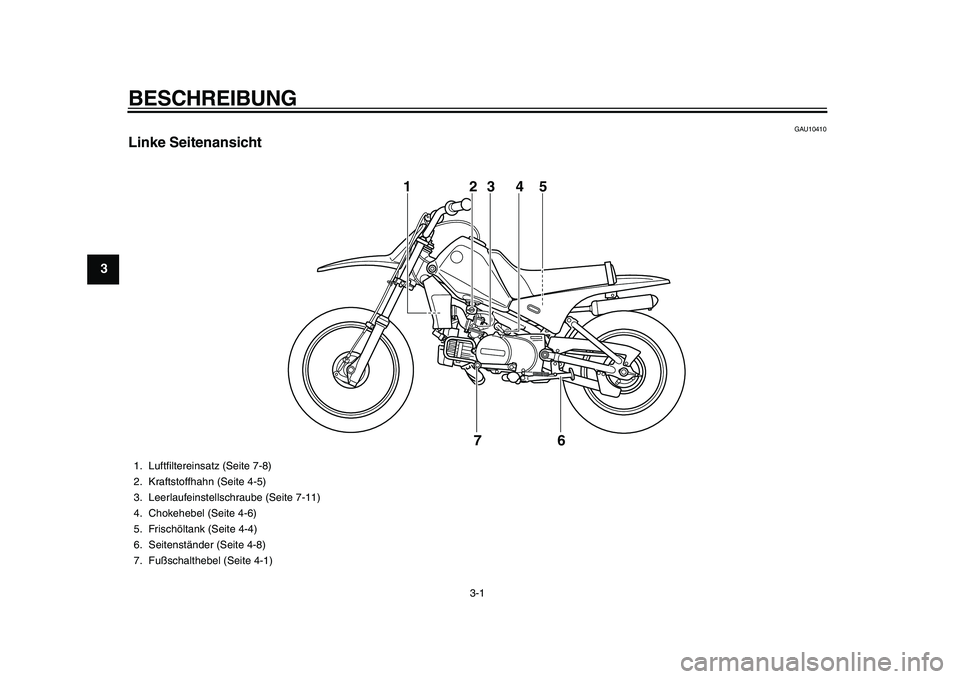

Linke Seitenansicht
1
23 4 5
6 7

1. Luftfiltereinsatz (Seite 7-8)
2. Kraftstoffhahn (Seite 4-5)
3. Leerlaufeinstellschraube (Seite 7-11)
4. Chokehebel (Seite 4-6)
5. Frischöltank (Seite 4-4)
6. Seitenständer (Seite 4-8)
7. Fußschalthebel (Seite 4-1)

BESCHREIBUNG
3-2
2
34
5
6
7
8
9

GAU10420

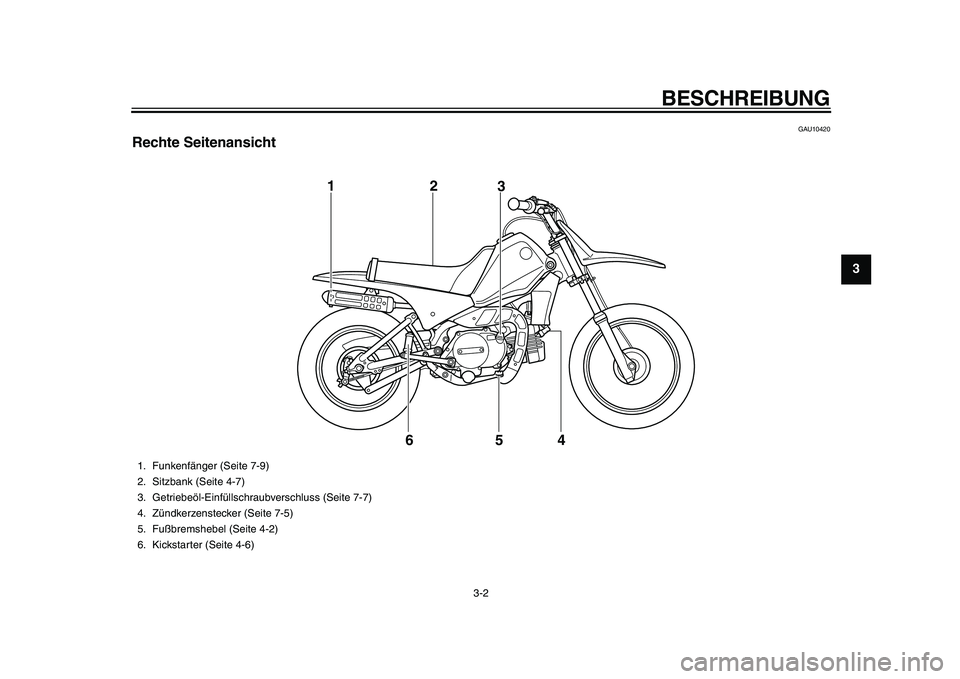

Rechte Seitenansicht
6 12
3
4 5

1. Funkenfänger (Seite 7-9)
2. Sitzbank (Seite 4-7)
3. Getriebeöl-Einfüllschraubverschluss (Seite 7-7)
4. Zündkerzenstecker (Seite 7-5)
5. Fußbremshebel (Seite 4-2)
6. Kickstarter (Seite 4-6)

BESCHREIBUNG
3-3
1
2
3
4
5
6
7
8
9

GAU10430

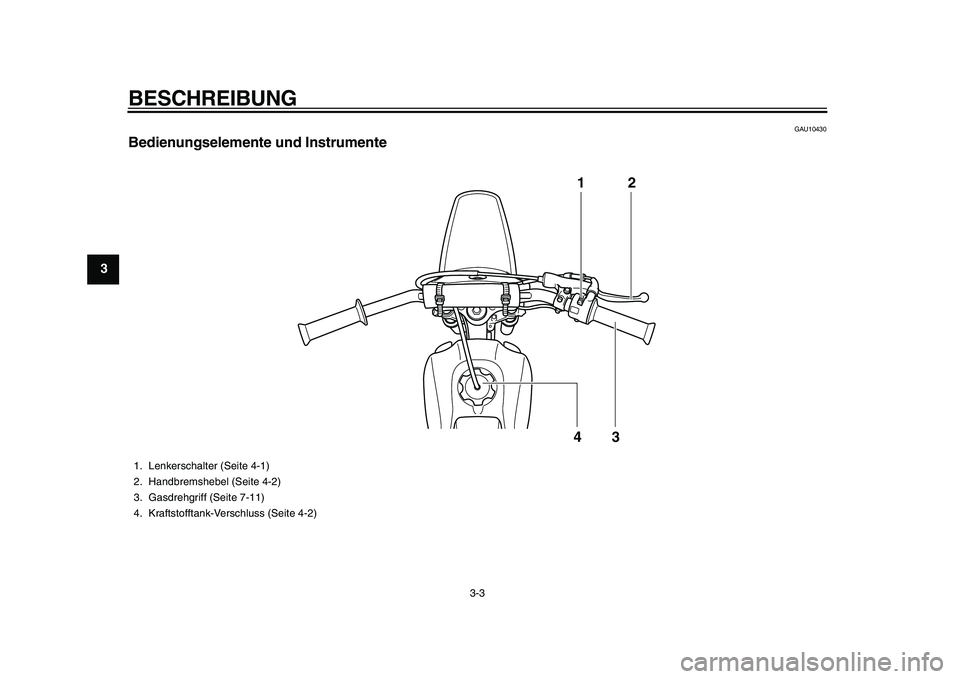

Bedienungselemente und Instrumente
12
43

1. Lenkerschalter (Seite 4-1)
2. Handbremshebel (Seite 4-2)
3. Gasdrehgriff (Seite 7-11)
4. Kraftstofftank-Verschluss (Seite 4-2)

4-1
2
3
45
6
7
8
9

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU40660
Lenkerarmatur
GAU41130
Motorstoppschalter “ENGINE STOP”
Diesen Schalter auf “RUN” stellen vor dem
Anlassen des Motors. Diesen Schalter auf
“OFF” stellen, um den Motor abzustellen.
GAU41590
Leistungsreduzierungsscheibe
Ihr Motorrad wurde mit einer Leistungsredu-
zierungsscheibe ausgeliefert. Yamaha
empfiehlt allen Fahranfängern in der ersten
Lernphase, mit montierter Leistungsredu-
zierungsscheibe zu beginnen, um die ver-
fügbare Leistung zu reduzieren.
Eltern sollten mit Zunahme der verbesser-
ten Fahrfertigkeiten der Jugendlichen selbst
entscheiden, wann der Zeitpunkt für eine
Leistungserhöhung des Motorrads gekom-
men ist. Sobald der Fahrer das Fahren bei
zulässiger Höchstgeschwindigkeit mit ein-
gebauter Leistungsreduzierungsscheibe
beherrscht, kann die Scheibe entfernt wer-
den. (Siehe Seite 7-6.)
GAU39850
Fußschalthebel
Dieses Motorrad ist mit einem 3-Gang-Ge-
triebe mit ständig im Eingriff stehenden
Gangrädern ausgestattet. Der Fußschalt-
hebel befindet sich auf der linken Seite des
Motors. Der Leerlauf befindet sich in der un-
tersten Stellung.
1. Motorstoppschalter “ENGINE STOP”
1

1. Fußschalthebel
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
4-2
1
2
3
4
5
6
7
8
9

GAU12890

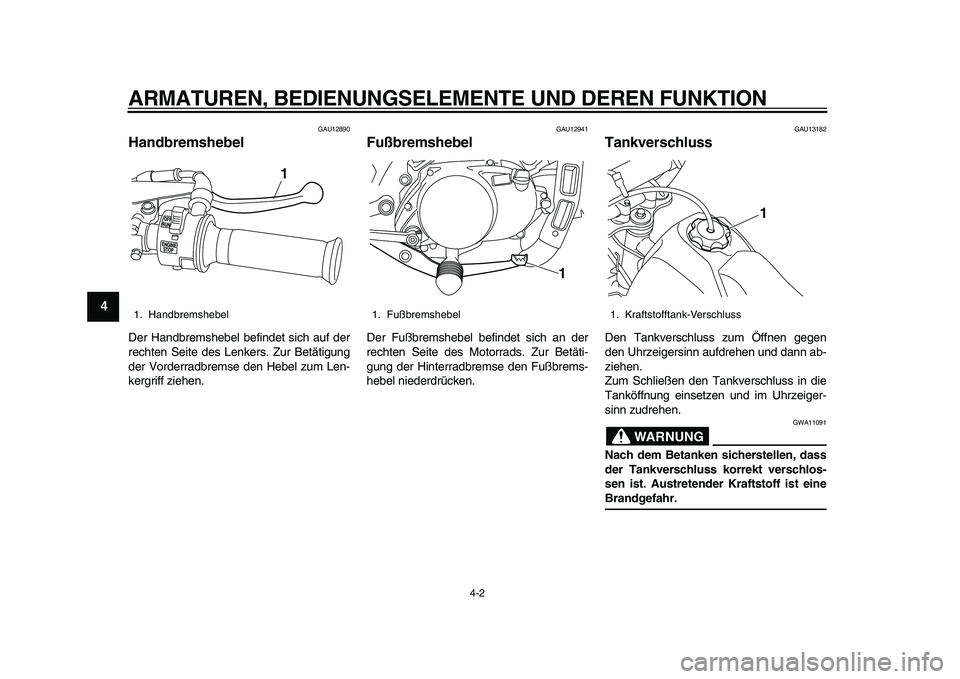

Handbremshebel
Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel
Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13182
Tankverschluss
Den Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schließen den Tankverschluss in die
Tanköffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG

GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
1. Handbremshebel
1

1. Fußbremshebel
1

1. Kraftstofftank-Verschluss
1
