8-7
8
15*DirecciónCompruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
Compruebe la convergencia y realice ajustes si es
necesario.√√√√√
16*Montura del motorCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√
17*Guardapolvos de
ejesCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√√√
18 Aceite de motorCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√ √√√
19Cartucho del filtro
de aceite del motorCambiar.√√√
20Aceite del diferen-
cialCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√
21Aceite del engrana-
je finalCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√
22Sistema de refrige-
raciónCompruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario.√√√√√
Cambie el refrigerante. Cada 2 años
23*Piezas móviles y ca-
blesLubricar.√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U28P61S0.book Page 7 Wednesday, March 18, 2009 9:46 AM

8-8
8
SBU23071NOTA
Algunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.24*Cable del sistema
de seguridad de la
palanca de selec-
ción de marchasCompruebe el funcionamiento y realice ajustes o
sustituya las piezas si es necesario.√√√
25*Cable y alojamiento
de la maneta de
aceleraciónCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre del cable del acelerador
y realice ajustes si es necesario.
Engrase el cable y el alojamiento de la maneta de
aceleración.√√√√√
26*Interruptores de fre-
no delantero y tra-
seroCompruebe el funcionamiento y realice correccio-
nes si es necesario.√√√√√
27*Luces e interrupto-
resCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Ajuste las luces del faro.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U28P61S0.book Page 8 Wednesday, March 18, 2009 9:46 AM

8-9
8 Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el
líquido de freno.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U28P61S0.book Page 9 Wednesday, March 18, 2009 9:46 AM

8-10
8
SBU23090Desmontaje y montaje de los paneles Los paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.
SBU27382Panel A
Para desmontar el panelTire hacia arriba por las áreas indicadas.
1. Panel A
2. Panel B
3. Panel C
4. Panel D
5. Panel F
6. Panel G
1
2
3
5
6
4
1. Panel E
2. Panel H
3. Panel I
1
3
2
U28P61S0.book Page 10 Wednesday, March 18, 2009 9:46 AM

8-11
8 Para montar el panel
Coloque el panel en su posición original.Panel B
Para desmontar el panel
1. Desmonte el panel A.
2. Desmonte el portaequipajes delantero quitan-
do los pernos.
1. Panel A
1. Perno del portaequipajes (debajo de los guardabarros)
U28P61S0.book Page 11 Wednesday, March 18, 2009 9:46 AM

8-12
83. Desmonte las sujeciones del portaequipajes
delantero quitando los pernos.4. Extraiga las fijaciones rápidas y a continua-
ción, tire del panel hacia arriba para desmon-
tarlo.
1. Perno del portaequipajes (superior)
1. Sujeción del portaequipajes delantero
1. Perno de la sujeción del portaequipajes delantero
U28P61S0.book Page 12 Wednesday, March 18, 2009 9:46 AM

8-13

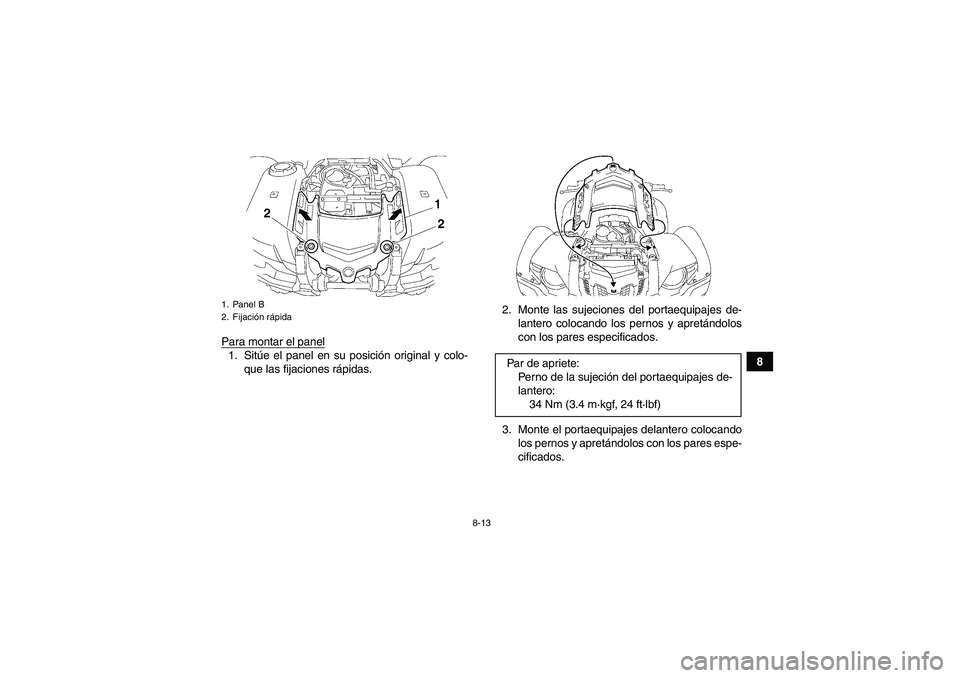

8 Para montar el panel
1. Sitúe el panel en su posición original y colo-
que las fijaciones rápidas.2. Monte las sujeciones del portaequipajes de-
lantero colocando los pernos y apretándolos
con los pares especificados.
3. Monte el portaequipajes delantero colocando
los pernos y apretándolos con los pares espe-
cificados.1. Panel B
2. Fijación rápida
Par de apriete:
Perno de la sujeción del portaequipajes de-
lantero:
34 Nm (3.4 m·kgf, 24 ft·lbf)
U28P61S0.book Page 13 Wednesday, March 18, 2009 9:46 AM

8-14
84. Monte el panel A.
Panel C
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 4-20).
2. Desmonte el panel A.
3. Extraiga los tornillos de fijación rápida y tire
del panel hacia arriba para desmontarlo.Para montar el panel
1. Sitúe el panel en su posición original y, a con-
tinuación, coloque los tornillos de fijación rápi-
da. Pares de apriete:
Perno del portaequipajes (superior):
26 Nm (2.6 m·kgf, 19 ft·lbf)
Perno del portaequipajes (debajo de los
guardabarros):
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Panel C
2. Tornillo de fijación rápida
