8-31
8 7. Compruebe si la caja del engranaje final pier-
de aceite. Si pierde aceite averigüe la causa.
SBU23423Aceite del diferencial Antes de cada utilización debe comprobar si la
caja del diferencial pierde aceite. Si observa algu-
na fuga, haga revisar y reparar el ATV en un con-
cesionario Yamaha. Además, debe comprobar el
nivel de aceite del diferencial y cambiar este, del
modo siguiente, según los intervalos que se espe-
cifican en el cuadro de mantenimiento periódico y
engrase.
Para comprobar el nivel de aceite del diferen-
cial
1. Coloque el ATV en una superficie nivelada.
NOTAEl nivel de aceite del diferencial debe comprobar-
se con el motor en frío.2. Quite el perno de llenado de aceite del dife-
rencial y compruebe el nivel de aceite en la
caja del diferencial. El aceite debe encontrar-
se en el borde del orificio de llenado.
3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad su-
ficiente de aceite del tipo recomendado hasta
que alcance el nivel correcto. Pares de apriete:
Cierre del control de nivel de aceite del en-
granaje final:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Perno de llenado de aceite del engranaje fi-
nal:
23 Nm (2.3 m·kgf, 17 ft·lbf)1. Aceite del diferencial
2. Perno de llenado de aceite del diferencial
3. Nivel de aceite correcto
U28P61S0.book Page 31 Wednesday, March 18, 2009 9:46 AM

8-32
84. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
Para cambiar el aceite del diferencial
1. Coloque el ATV en una superficie nivelada.
2. Coloque una bandeja debajo de la caja del di-
ferencial para recoger el aceite usado.
3. Quite el perno de llenado y el perno de drena-
je del aceite del diferencial para vaciar el acei-
te de la caja del diferencial.4. Coloque el perno de drenaje y apriételo con el
par especificado.
5. Añada aceite del diferencial del tipo recomen-
dado hasta el borde del orificio de llenado, tal
como se indica. ATENCIÓN: Evite que pene-
tren materiales extraños en el diferencial.
[SCB00411]
Par de apriete:
Perno de llenado de aceite del diferencial:
23 Nm (2.3 m·kgf, 17 ft·lbf)1. Perno de drenaje de aceite del diferencial
Par de apriete:
Perno de drenaje de aceite del diferencial:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1. Aceite del diferencial
2. Perno de llenado de aceite del diferencial
3. Nivel de aceite correcto
U28P61S0.book Page 32 Wednesday, March 18, 2009 9:46 AM

8-33
8 6. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.
7. Compruebe si la caja del diferencial pierde
aceite. Si pierde aceite averigüe la causa.
SBU23470Líquido refrigerante Debe comprobar el nivel de líquido refrigerante an-
tes de cada utilización. Además, debe cambiar el
líquido refrigerante según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.SBU27124Para comprobar el nivel de líquido refrigerante
1. Coloque el ATV en una superficie nivelada.
NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor.2. Compruebe el nivel de líquido refrigerante en
el depósito.NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo.
Aceite del diferencial recomendado:
Véase la página 10-1.
Par de apriete:
Perno de llenado de aceite del diferencial:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Marca de nivel máximo
2. Marca de nivel mínimo
U28P61S0.book Page 33 Wednesday, March 18, 2009 9:46 AM

8-34
83. Si el líquido refrigerante se encuentra en la
marca de nivel mínimo o por debajo de ella,
desmonte el panel D. (Véase la página 8-10).
4. Quite el tapón del depósito, añada líquido re-
frigerante o agua destilada hasta la marca de
nivel máximo, coloque el tapón y seguida-
mente monte el panel. ATENCIÓN: Si no dis-
pone de líquido refrigerante, utilice en su
lugar agua destilada o agua blanda del gri-
fo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor. Si
ha utilizado agua en lugar de líquido refri-
gerante, sustitúyala por líquido refrigeran-
te lo antes posible; de lo contrario el
sistema de refrigeración no estará protegi-
do contra las heladas y la corrosión. Si ha
añadido agua al líquido refrigerante, haga
comprobar lo antes posible en un conce-
sionario Yamaha el contenido de anticon-
gelante en el líquido refrigerante; de lo
contrario disminuirá la eficacia del líquido
refrigerante.
[SCB01011]
NOTA
El ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.
Si el motor se recalienta, consulte las instruccio-
nes adicionales de la página 8-69.1. Tapón del depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimoCapacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
U28P61S0.book Page 34 Wednesday, March 18, 2009 9:46 AM

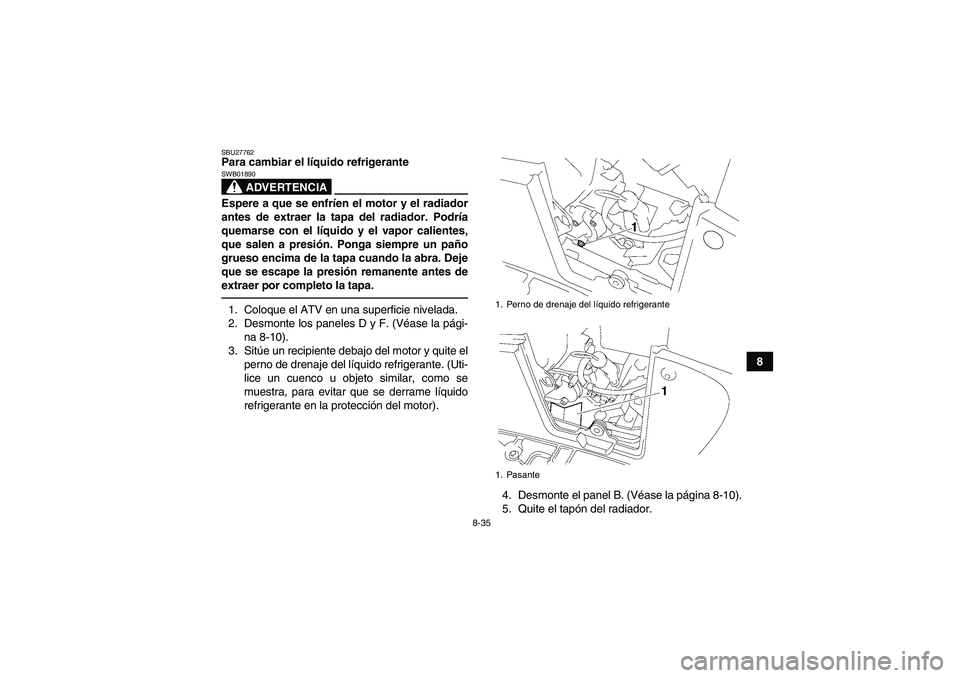

8-35
8
SBU27762Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01890Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa.1. Coloque el ATV en una superficie nivelada.
2. Desmonte los paneles D y F. (Véase la pági-
na 8-10).
3. Sitúe un recipiente debajo del motor y quite el
perno de drenaje del líquido refrigerante. (Uti-
lice un cuenco u objeto similar, como se
muestra, para evitar que se derrame líquido
refrigerante en la protección del motor).
4. Desmonte el panel B. (Véase la página 8-10).
5. Quite el tapón del radiador.
1. Perno de drenaje del líquido refrigerante
1. Pasante
U28P61S0.book Page 35 Wednesday, March 18, 2009 9:46 AM

8-36
86. Quite el tapón del depósito de líquido refrige-
rante.
7. Desconecte el tubo flexible del depósito de re-
frigerante y vacíe el refrigerante del depósito.8. Después de vaciarlo, enjuague bien el siste-
ma de refrigeración con agua del grifo limpia.
9. Cambie la arandela del perno de drenaje si
está dañada, coloque el perno de drenaje del
líquido refrigerante y apriételo con el par es-
pecificado.
10. Conecte el tubo flexible del depósito de refri-
gerante.
1. Tapa del radiador
1. Tubo flexible del depósito de líquido refrigerantePar de apriete:
Perno de drenaje del líquido refrigerante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U28P61S0.book Page 36 Wednesday, March 18, 2009 9:46 AM

8-37
8 11. Vierta líquido refrigerante del tipo recomenda-
do en el radiador hasta que esté lleno.
12. Vierta líquido refrigerante del tipo recomenda-
do en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
ATENCIÓN: Mezcle anticongelante única-
mente con agua destilada. No obstante, si
no dispone de agua destilada puede utili-
zar agua tratada. No utilice agua dura o
agua salada, ya que resultan perjudiciales
para el motor.
[SCB00991]
13. Afloje el tornillo de purga de aire de la bomba
de agua, sin extraerlo, para que salga el aire
por el orificio.
14. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la bomba de agua con el par especifi-
cado.
15. Desmonte el panel E. (Véase la página 8-10). Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosión para moto-
res de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos todos los
pasos):
1.99 L (2.10 US qt, 1.75 Imp.qt)
Capacidad del depósito de líquido refrigeran-
te (hasta la marca de nivel máximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)1. Perno purgador de aire de la bomba de aguaPar de apriete:
Tornillo de purga de aire de la bomba de
agua:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U28P61S0.book Page 37 Wednesday, March 18, 2009 9:46 AM

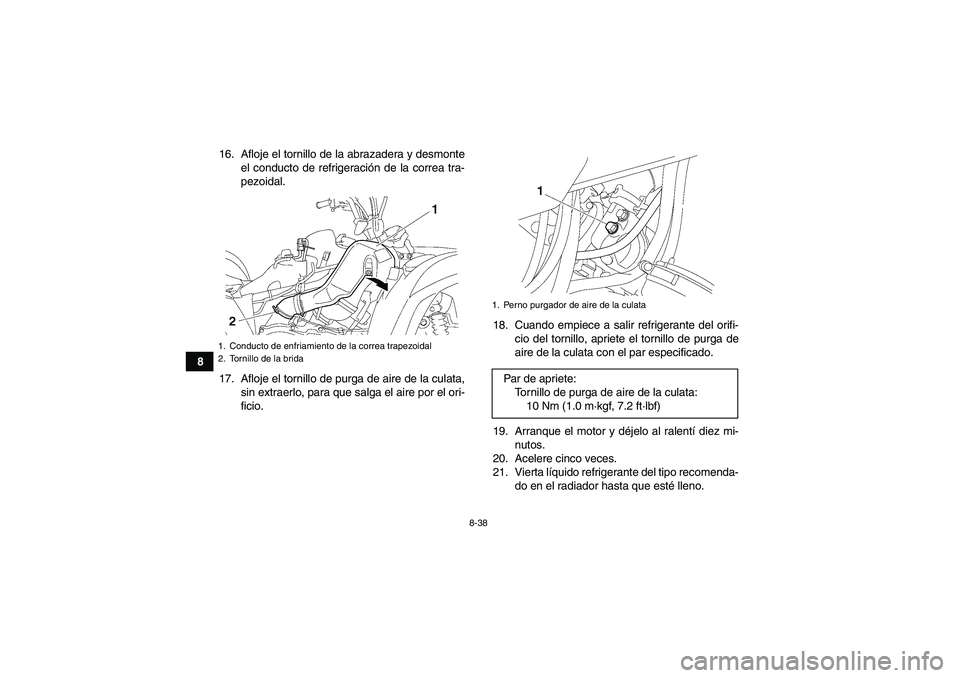

8-38
816. Afloje el tornillo de la abrazadera y desmonte
el conducto de refrigeración de la correa tra-
pezoidal.
17. Afloje el tornillo de purga de aire de la culata,
sin extraerlo, para que salga el aire por el ori-
ficio.18. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la culata con el par especificado.
19. Arranque el motor y déjelo al ralentí diez mi-
nutos.
20. Acelere cinco veces.
21. Vierta líquido refrigerante del tipo recomenda-
do en el radiador hasta que esté lleno.
1. Conducto de enfriamiento de la correa trapezoidal
2. Tornillo de la brida
1. Perno purgador de aire de la culataPar de apriete:
Tornillo de purga de aire de la culata:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
