2010 YAMAHA GRIZZLY 125 Manuale de Empleo (in Spanish)

10-3
1
2
3
4
5
6
7
8
910
11
Chasis:

Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
6.0 °
Base del ángulo de inclinación:
15.0 mm (0.59 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
AT20 x 7-8
Fabricante/modelo:
DUNLOP/KT536A
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
AT22 x 10-8
Fabricante/modelo:
DUNLOP/KT537A
Carga:
Carga máxima:
105.0 kg (231 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)
Presión de aire del neumático (medida en neumáti-
cos en frío):
Recomendado:
Delantero:
20.0 kPa (0.200 kgf/cm
2

, 2.9 psi)Trasero:
25.0 kPa (0.250 kgf/cm
2

, 3.6 psi)
Mínimo:
Delantero:
17.0 kPa (0.170 kgf/cm
2

, 2.5 psi)
Trasero:
22.0 kPa (0.220 kgf/cm
2

, 3.2 psi)
Rueda delantera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
8 x 5.5AT
Rueda trasera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
8 x 8.0AT
Freno delantero:
Tipo:
Freno de tambor
Operación:
Operación con mano derecha
Freno trasero:
Tipo:
Freno de tambor
Operación:
Operación con mano izquierda
Suspensión delantera:
Tipo:
Eje basculante

10-4
1
2
3
4
5
6
7
8
910
11

Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
70 mm (2.8 in)

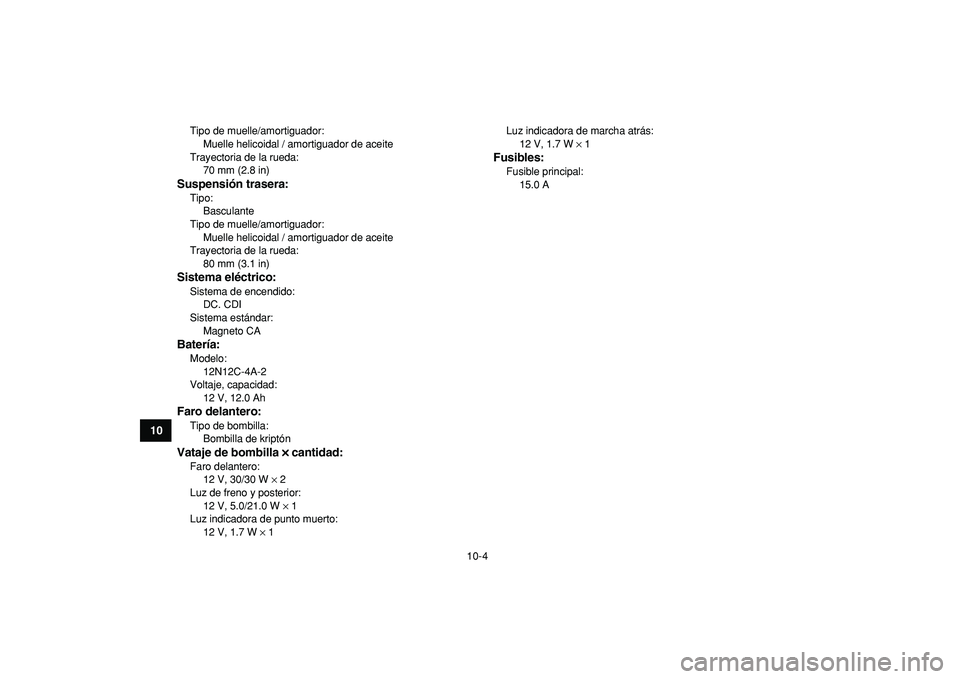

Suspensión trasera:
Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
80 mm (3.1 in)
Sistema eléctrico:
Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CA
Batería:
Modelo:
12N12C-4A-2
Voltaje, capacidad:
12 V, 12.0 Ah
Faro delantero:
Tipo de bombilla:
Bombilla de kriptón
Vataje de bombilla
×× × ×
cantidad:
Faro delantero:
12 V, 30/30 W
×
2
Luz de freno y posterior:
12 V, 5.0/21.0 W
×
1
Luz indicadora de punto muerto:
12 V, 1.7 W
×
1Luz indicadora de marcha atrás:
12 V, 1.7 W
×
1

Fusibles:
Fusible principal:
15.0 A

11-1
1
2
3
4
5
6
7
8
9
1011

SBU26000

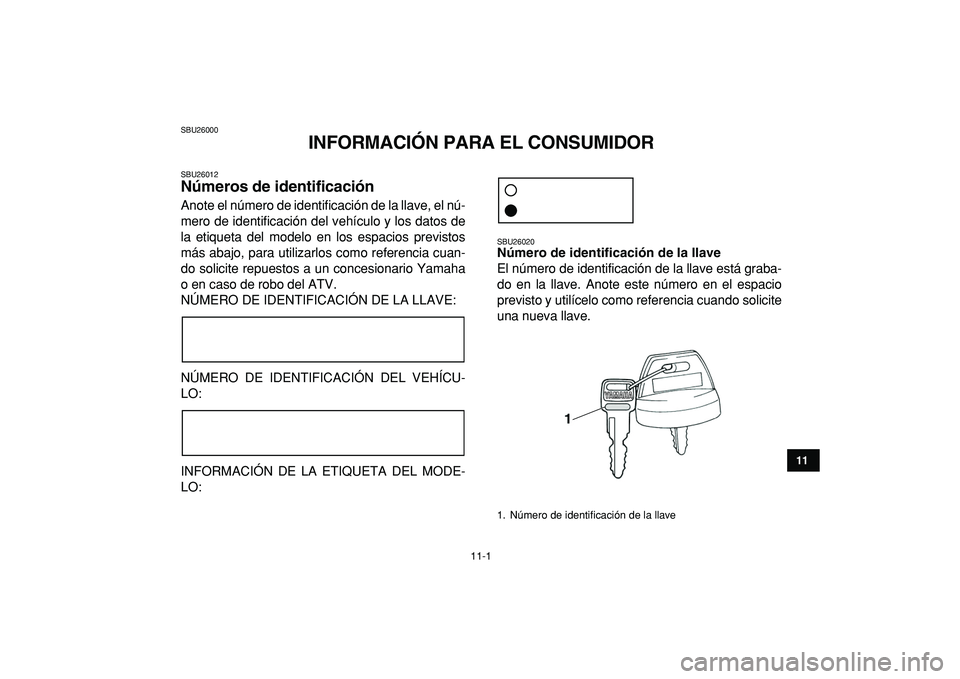

INFORMACIÓN PARA EL CONSUMIDOR
SBU26012
Números de identificación
Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020
Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.
1. Número de identificación de la llave

11-2
1
2
3
4
5
6
7
8
9
1011

SBU26041

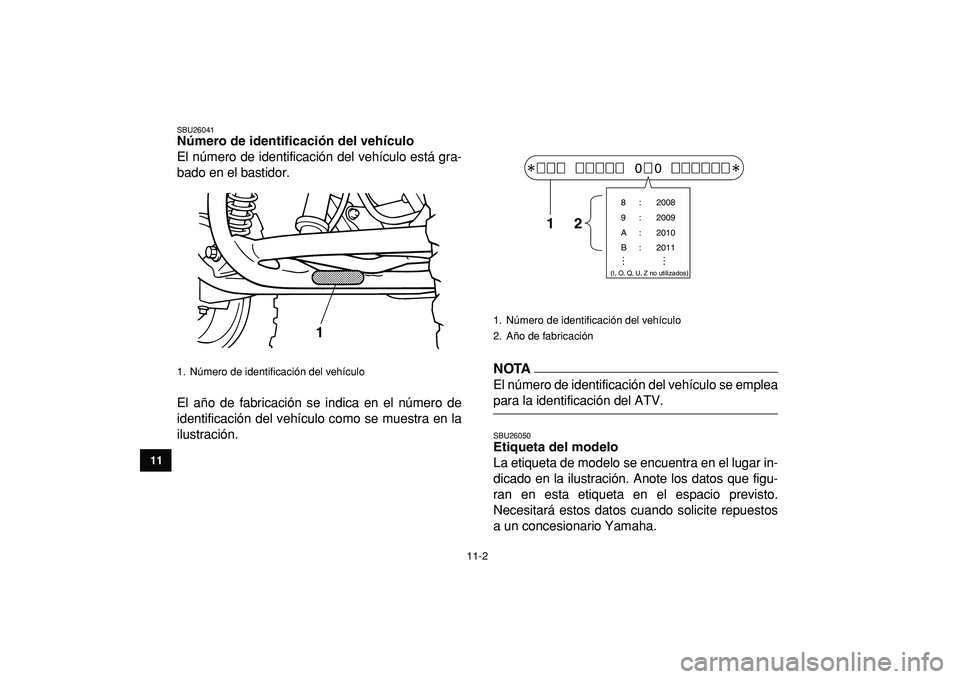

Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.NOTA
El número de identificación del vehículo se emplea
para la identificación del ATV.
SBU26050
Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
1

1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12

11-3
1
2
3
4
5
6
7
8
9
1011

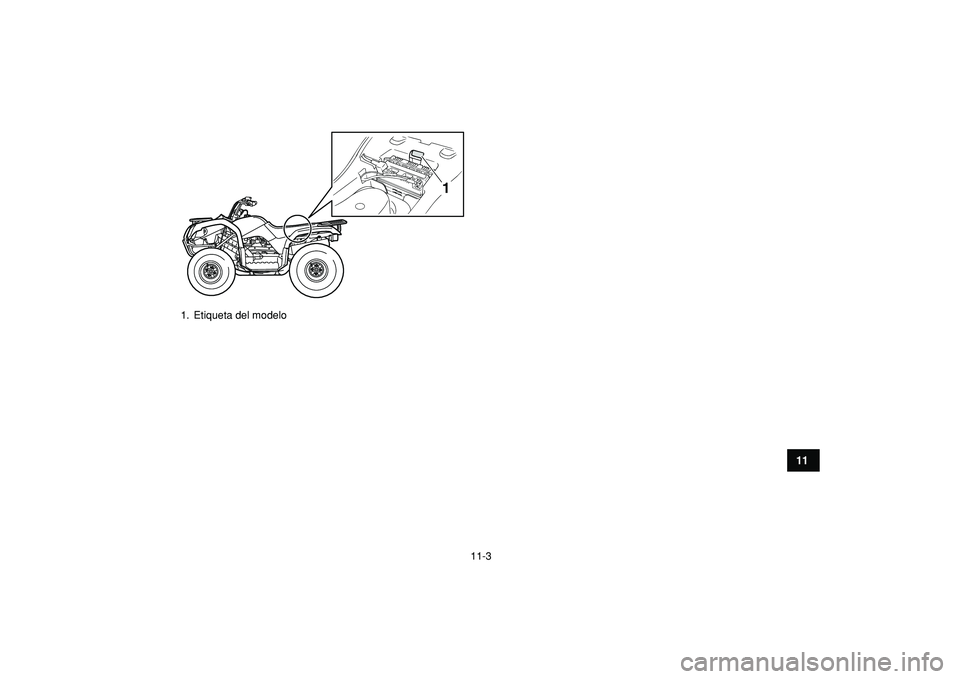

1. Etiqueta del modelo
1

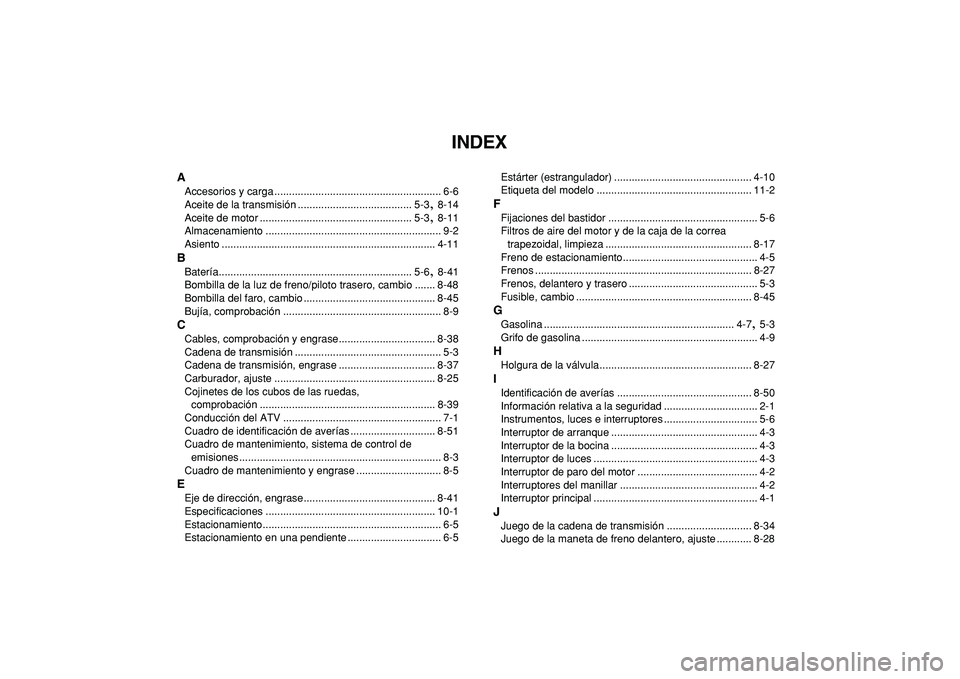

INDEX
A
Accesorios y carga ......................................................... 6-6
Aceite de la transmisión ....................................... 5-3
,
8-14
Aceite de motor .................................................... 5-3
,
8-11
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-11
B
Batería.................................................................. 5-6
,
8-41
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-48
Bombilla del faro, cambio ............................................. 8-45
Bujía, comprobación ...................................................... 8-9
C
Cables, comprobación y engrase................................. 8-38
Cadena de transmisión .................................................. 5-3
Cadena de transmisión, engrase ................................. 8-37
Carburador, ajuste ....................................................... 8-25
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-39
Conducción del ATV ...................................................... 7-1
Cuadro de identificación de averías ............................. 8-51
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5
E
Eje de dirección, engrase............................................. 8-41
Especificaciones .......................................................... 10-1
Estacionamiento............................................................. 6-5
Estacionamiento en una pendiente ................................ 6-5Estárter (estrangulador) ............................................... 4-10
Etiqueta del modelo ..................................................... 11-2
F
Fijaciones del bastidor ................................................... 5-6
Filtros de aire del motor y de la caja de la correa
trapezoidal, limpieza .................................................. 8-17
Freno de estacionamiento.............................................. 4-5
Frenos .......................................................................... 8-27
Frenos, delantero y trasero ............................................ 5-3
Fusible, cambio ............................................................ 8-45
G
Gasolina ................................................................. 4-7
,
5-3
Grifo de gasolina ............................................................ 4-9
H
Holgura de la válvula.................................................... 8-27
I
Identificación de averías .............................................. 8-50
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-6
Interruptor de arranque .................................................. 4-3
Interruptor de la bocina .................................................. 4-3
Interruptor de luces ........................................................ 4-3
Interruptor de paro del motor ......................................... 4-2
Interruptores del manillar ............................................... 4-2
Interruptor principal ........................................................ 4-1
J
Juego de la cadena de transmisión ............................. 8-34
Juego de la maneta de freno delantero, ajuste ............ 8-28

Juego de la maneta de freno (trasero), ajuste ..............8-33
Juego libre del cable del acelerador, ajuste..................8-26
L
Limitador de velocidad ....................................................4-4
Limpieza..........................................................................9-1
Localización de las etiquetas ..........................................1-1
Localización de las piezas ..............................................3-1
Luces indicadoras ...........................................................4-2
Luz del faro, ajuste........................................................8-47
Luz indicadora de marcha atrás......................................4-2
Luz indicadora de punto muerto .....................................4-2
M
Maneta de aceleración............................................4-3
,
5-3
Maneta del freno, delantero ............................................4-4
Maneta del freno, trasero ................................................4-5
Manetas de freno, comprobación y engrase.................8-38
Manual del propietario y juego de herramientas .............8-2
Motor, arranque en caliente ............................................6-2
Motor, arranque en frío ...................................................6-1
N
Neumáticos .....................................................................5-3
Número de identificación de la llave .............................11-1
Número de identificación del vehículo ..........................11-2
Números de identificación.............................................11-1
P
Palanca de selección de marcha ....................................4-6
Palanca de selección de marcha y conducción
hacia atrás ....................................................................6-3
Parachispas, limpieza ...................................................8-23
Pivotes de articulación delanteros, engrase .................8-40
Portaequipajes, delantero .............................................4-12Portaequipajes, trasero ................................................ 4-12
R
Ralentí del motor.......................................................... 8-25
Rodaje del motor............................................................ 6-4
Rueda, desmontaje ...................................................... 8-48
Rueda, montaje............................................................ 8-49
S
Suspensión, engrase de los pivotes del brazo
superior y del brazo inferior ....................................... 8-39
T
Tapón de drenaje de la caja de la correa
trapezoidal ................................................................. 8-24
Tapón del depósito de gasolina ..................................... 4-7
Z
Zapatas de freno, comprobación de delanteras y
traseras...................................................................... 8-27
