2010 YAMAHA GRIZZLY 125 Manuale de Empleo (in Spanish)

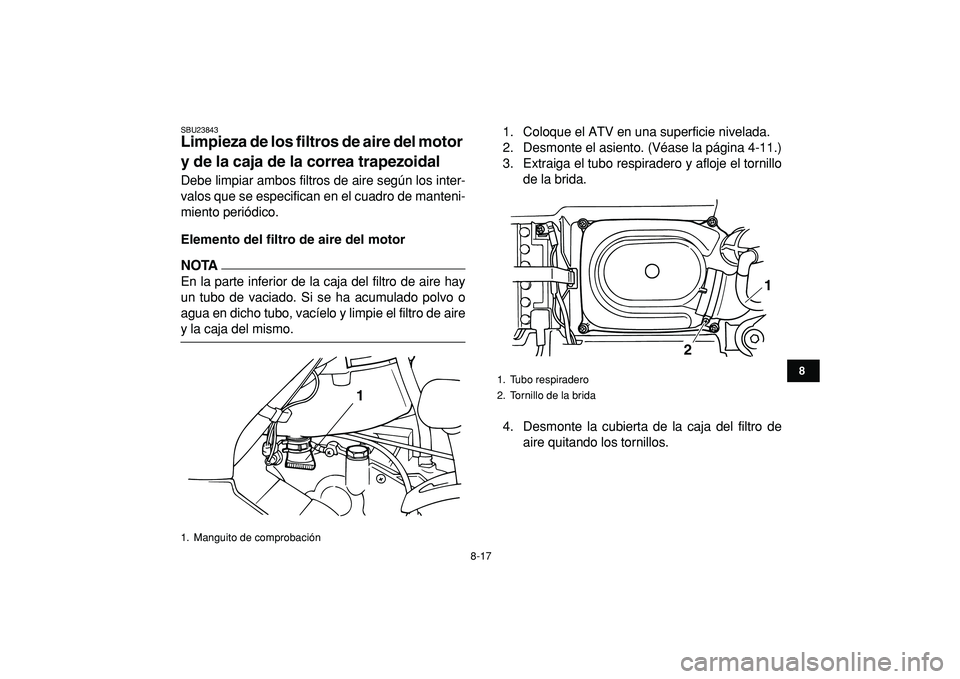

8-17
1
2
3
4
5
6
78
9
10
11

SBU23843
Limpieza de los filtros de aire del motor
y de la caja de la correa trapezoidal
Debe limpiar ambos filtros de aire según los inter-
valos que se especifican en el cuadro de manteni-
miento periódico.
Elemento del filtro de aire del motor
NOTA

En la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.1. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-11.)
3. Extraiga el tubo respiradero y afloje el tornillo
de la brida.
4. Desmonte la cubierta de la caja del filtro de
aire quitando los tornillos.
1. Manguito de comprobación
1

1. Tubo respiradero
2. Tornillo de la brida
1
2

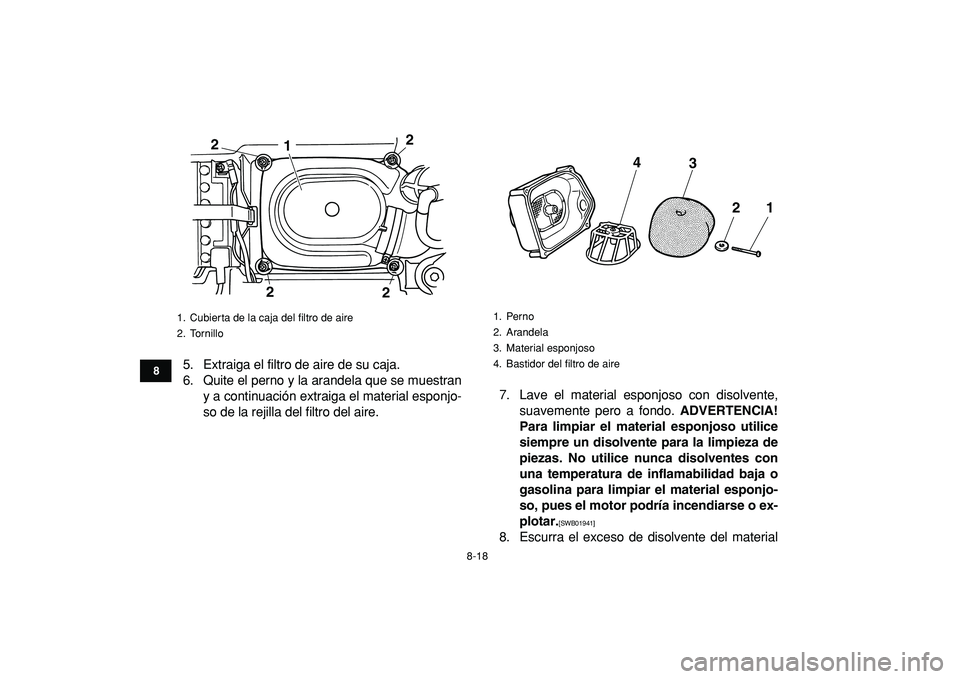

8-18
1
2
3
4
5
6
78
9
10
11

5. Extraiga el filtro de aire de su caja.
6. Quite el perno y la arandela que se muestran
y a continuación extraiga el material esponjo-
so de la rejilla del filtro del aire.7. Lave el material esponjoso con disolvente,
suavemente pero a fondo.
ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01941]

8. Escurra el exceso de disolvente del material
1. Cubierta de la caja del filtro de aire
2. Tornillo
1 22
2
2

1. Perno
2. Arandela
3. Material esponjoso
4. Bastidor del filtro de aire
3 4
21

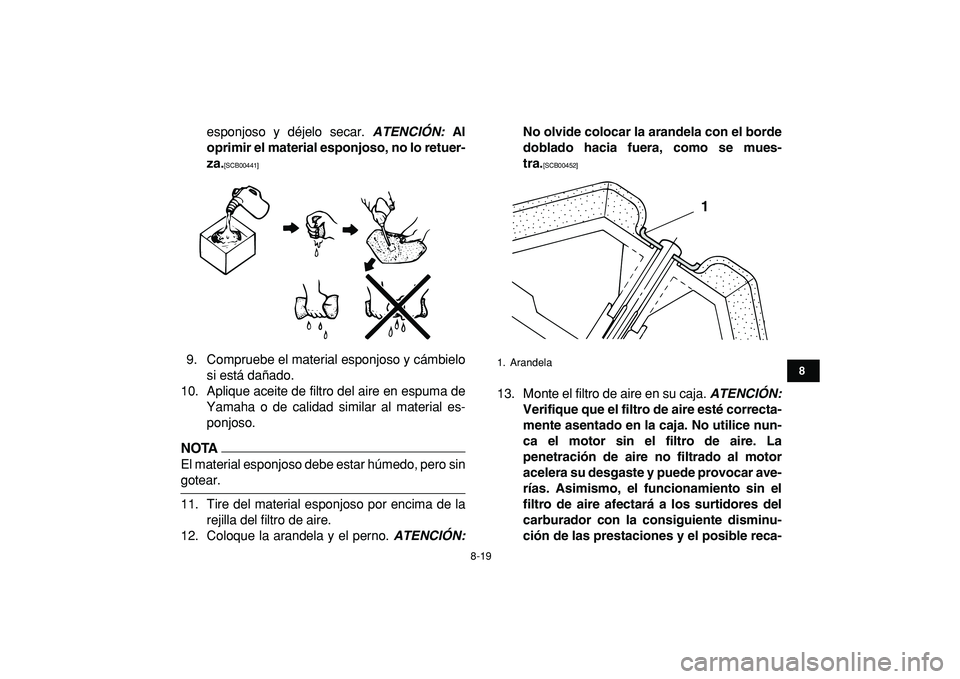

8-19
1
2
3
4
5
6
78
9
10
11

esponjoso y déjelo secar.
ATENCIÓN:
Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00441]

9. Compruebe el material esponjoso y cámbielo
si está dañado.
10. Aplique aceite de filtro del aire en espuma de
Yamaha o de calidad similar al material es-
ponjoso.
NOTA

El material esponjoso debe estar húmedo, pero sin
gotear.
11. Tire del material esponjoso por encima de la
rejilla del filtro de aire.
12. Coloque la arandela y el perno.
ATENCIÓN:
No olvide colocar la arandela con el borde
doblado hacia fuera, como se mues-
tra.
[SCB00452]

13. Monte el filtro de aire en su caja.
ATENCIÓN:
Verifique que el filtro de aire esté correcta-
mente asentado en la caja. No utilice nun-
ca el motor sin el filtro de aire. La
penetración de aire no filtrado al motor
acelera su desgaste y puede provocar ave-
rías. Asimismo, el funcionamiento sin el
filtro de aire afectará a los surtidores del
carburador con la consiguiente disminu-
ción de las prestaciones y el posible reca-
1. Arandela
1

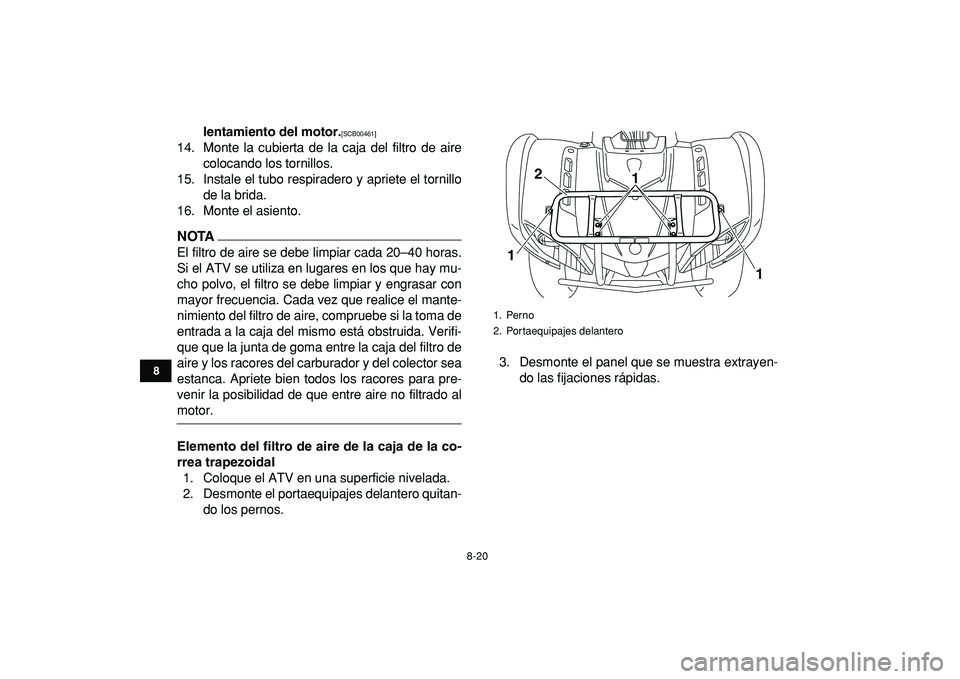

8-20
1
2
3
4
5
6
78
9
10
11

lentamiento del motor.
[SCB00461]

14. Monte la cubierta de la caja del filtro de aire
colocando los tornillos.
15. Instale el tubo respiradero y apriete el tornillo
de la brida.
16. Monte el asiento.
NOTA

El filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea
estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.
Elemento del filtro de aire de la caja de la co-
rrea trapezoidal
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el portaequipajes delantero quitan-
do los pernos.3. Desmonte el panel que se muestra extrayen-
do las fijaciones rápidas.
1. Perno
2. Portaequipajes delantero2
11
1

8-21
1
2
3
4
5
6
78
9
10
11

4. Desconecte el acoplador que se muestra. 5. Desmonte la cubierta de la caja del filtro de
aire quitando el tornillo.
1. Panel
2. Fijación rápida
122
1

1. Panel
2. Acoplador
1
2

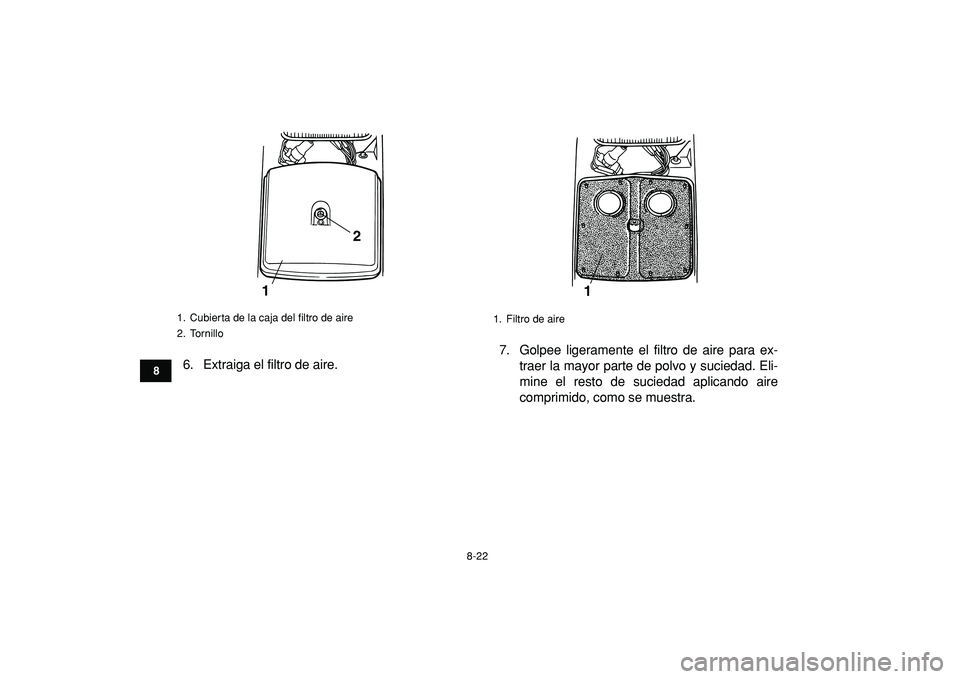

8-22
1
2
3
4
5
6
78
9
10
11

6. Extraiga el filtro de aire.7. Golpee ligeramente el filtro de aire para ex-
traer la mayor parte de polvo y suciedad. Eli-
mine el resto de suciedad aplicando aire
comprimido, como se muestra.
1. Cubierta de la caja del filtro de aire
2. Tornillo
12

1. Filtro de aire
1

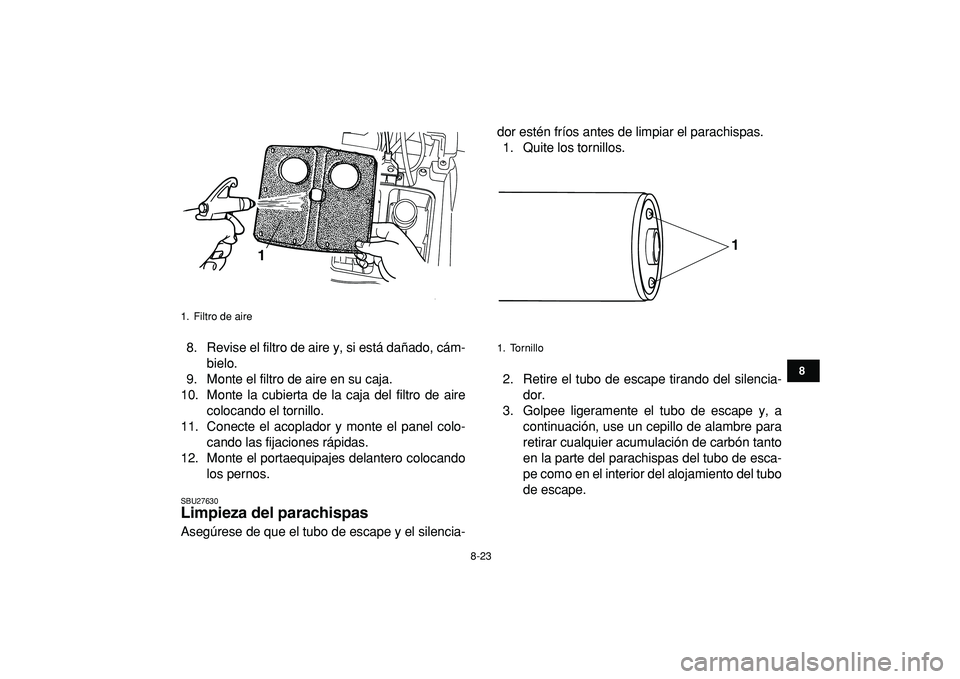

8-23
1
2
3
4
5
6
78
9
10
11

8. Revise el filtro de aire y, si está dañado, cám-
bielo.
9. Monte el filtro de aire en su caja.
10. Monte la cubierta de la caja del filtro de aire
colocando el tornillo.
11. Conecte el acoplador y monte el panel colo-
cando las fijaciones rápidas.
12. Monte el portaequipajes delantero colocando
los pernos.
SBU27630
Limpieza del parachispas
Asegúrese de que el tubo de escape y el silencia-dor estén fríos antes de limpiar el parachispas.
1. Quite los tornillos.
2. Retire el tubo de escape tirando del silencia-
dor.
3. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del tubo
de escape.
1. Filtro de aire
1

1. Tornillo
1

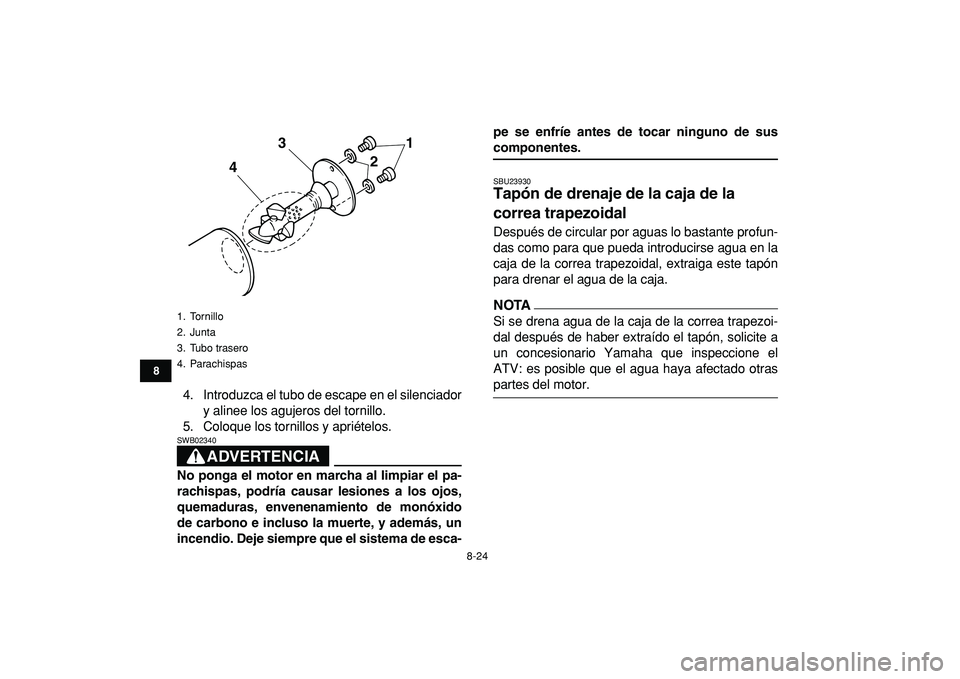

8-24
1
2
3
4
5
6
78
9
10
11

4. Introduzca el tubo de escape en el silenciador
y alinee los agujeros del tornillo.
5. Coloque los tornillos y apriételos.
ADVERTENCIA

SWB02340
No ponga el motor en marcha al limpiar el pa-
rachispas, podría causar lesiones a los ojos,
quemaduras, envenenamiento de monóxido
de carbono e incluso la muerte, y además, un
incendio. Deje siempre que el sistema de esca-pe se enfríe antes de tocar ninguno de sus
componentes.
SBU23930
Tapón de drenaje de la caja de la
correa trapezoidal
Después de circular por aguas lo bastante profun-
das como para que pueda introducirse agua en la
caja de la correa trapezoidal, extraiga este tapón
para drenar el agua de la caja.
NOTA

Si se drena agua de la caja de la correa trapezoi-
dal después de haber extraído el tapón, solicite a
un concesionario Yamaha que inspeccione el
ATV: es posible que el agua haya afectado otras
partes del motor.
1. Tornillo
2. Junta
3. Tubo trasero
4. Parachispas
3
421
