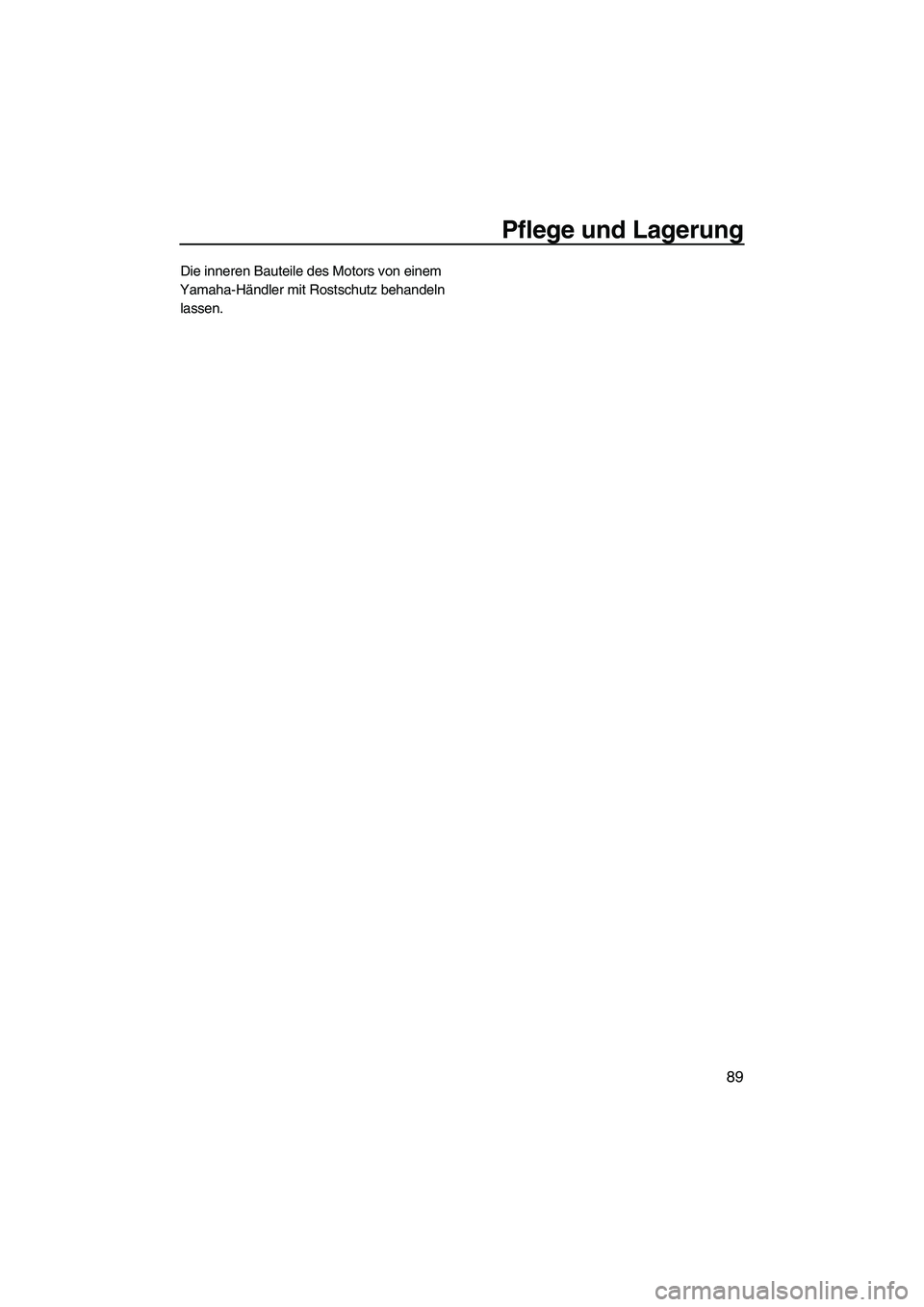

Pflege und Lagerung
89
Die inneren Bauteile des Motors von einem
Yamaha-Händler mit Rostschutz behandeln
lassen.
UF2C71G0.book Page 89 Tuesday, July 14, 2009 11:12 AM

Wartungsarbeiten
90
GJU33768
Wartungsarbeiten
Regelmäßige Inspektionen und Schmierung
hält Ihr Wasserfahrzeug im sichersten und ef-
fektivsten Zustand. Daher muss darauf ge-
achtet werden, dass die regelmäßigen War-
tungsarbeiten durchgeführt werden. Die
Sicherheit unterliegt der Verantwortung des
Eigentümers des Wasserfahrzeugs. Die ord-
nungsgemäße Wartung muss durchgeführt
werden, damit Abgaswerte und Geräuschpe-
gel innerhalb der zulässigen Grenzwerte blei-
ben. Die wichtigsten Punkte der Inspektion
und Schmierung des Wasserfahrzeugs wer-
den auf den folgenden Seiten beschrieben.
Originale Yamaha-Ersatzteile und optionales
Zubehör für Ihr Wasserfahrzeug erhalten Sie
von Ihrem Yamaha-Händler.
Denken Sie daran, dass Defekte, die aus der
Montage von Teilen oder Zubehör entstehen,
deren Qualität nicht den Originalteilen von
Yamaha entspricht, nicht von der beschränk-
ten Garantie abgedeckt sind.
Wartung, Austausch und Reparatur des
Abgasreinigungssystems und dessen
Bauteile dürfen von einer Marinemotor-
werkstatt oder von Einzelpersonen ausge-
führt werden. Garantiereparaturen müs-
sen jedoch von einem autorisierten
Yamaha Marine-Händler durchgeführt
werden.
WARNUNG
GWJ00311
Falls nicht anders vorgeschrieben, darauf
achten, dass der Motor bei der Wartung
ausgeschaltet ist. Wenn keine Erfahrung
im Warten von Maschinen besteht, sollte
diese Arbeit von einem Yamaha-Händler
oder einem anderen qualifizierten Mecha-
niker ausgeführt werden.

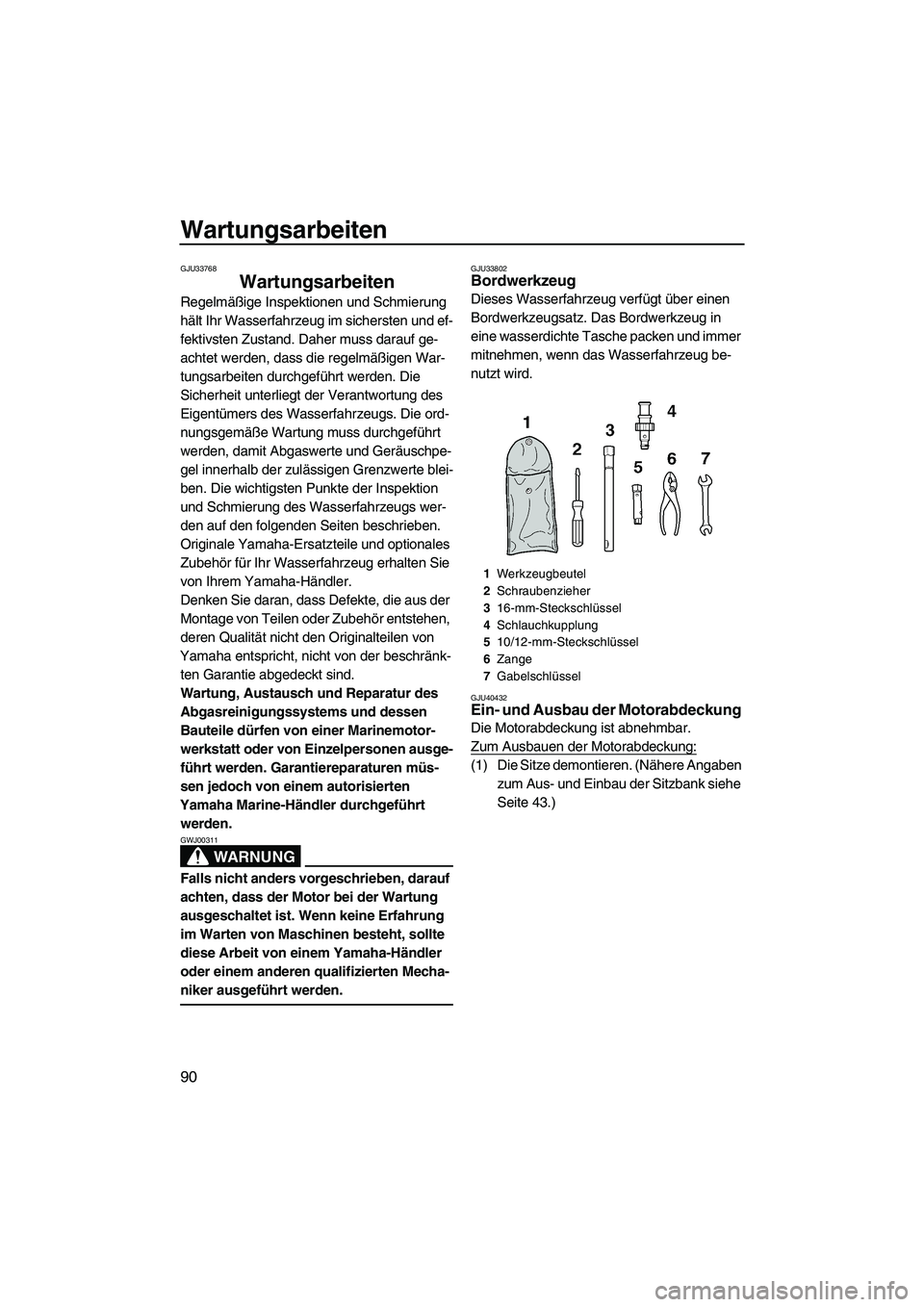

GJU33802Bordwerkzeug
Dieses Wasserfahrzeug verfügt über einen
Bordwerkzeugsatz. Das Bordwerkzeug in
eine wasserdichte Tasche packen und immer
mitnehmen, wenn das Wasserfahrzeug be-
nutzt wird.
GJU40432Ein- und Ausbau der Motorabdeckung
Die Motorabdeckung ist abnehmbar.
Zum Ausbauen der Motorabdeckung:
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 43.)
1Werkzeugbeutel
2Schraubenzieher
316-mm-Steckschlüssel
4Schlauchkupplung
510/12-mm-Steckschlüssel
6Zange
7Gabelschlüssel
UF2C71G0.book Page 90 Tuesday, July 14, 2009 11:12 AM

Wartungsarbeiten
91

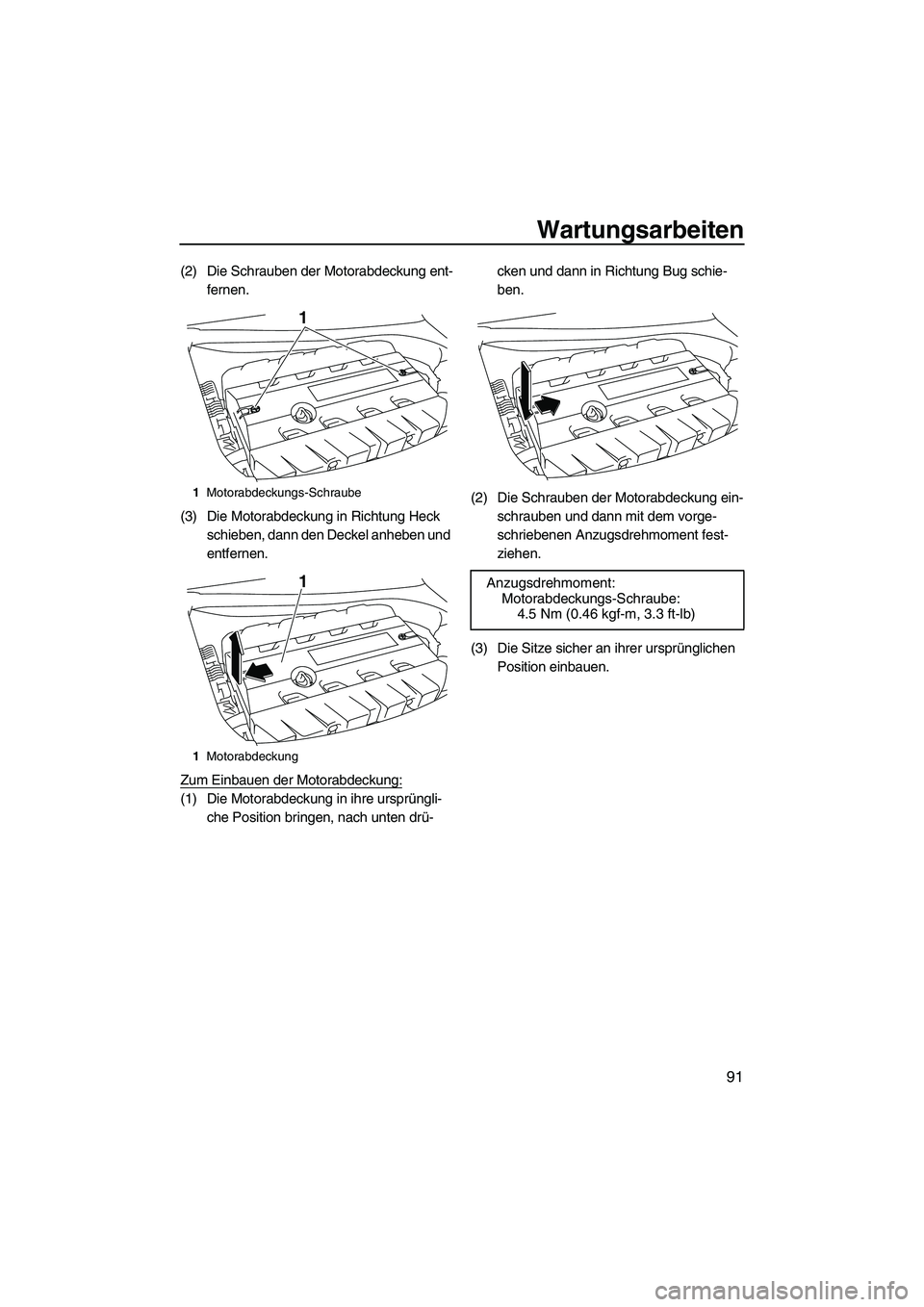

(2) Die Schrauben der Motorabdeckung ent-
fernen.
(3) Die Motorabdeckung in Richtung Heck
schieben, dann den Deckel anheben und
entfernen.
Zum Einbauen der Motorabdeckung:
(1) Die Motorabdeckung in ihre ursprüngli-
che Position bringen, nach unten drü-cken und dann in Richtung Bug schie-
ben.
(2) Die Schrauben der Motorabdeckung ein-
schrauben und dann mit dem vorge-
schriebenen Anzugsdrehmoment fest-
ziehen.
(3) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
1Motorabdeckungs-Schraube
1Motorabdeckung
1
1Anzugsdrehmoment:
Motorabdeckungs-Schraube:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
UF2C71G0.book Page 91 Tuesday, July 14, 2009 11:12 AM

Wartungsarbeiten
92

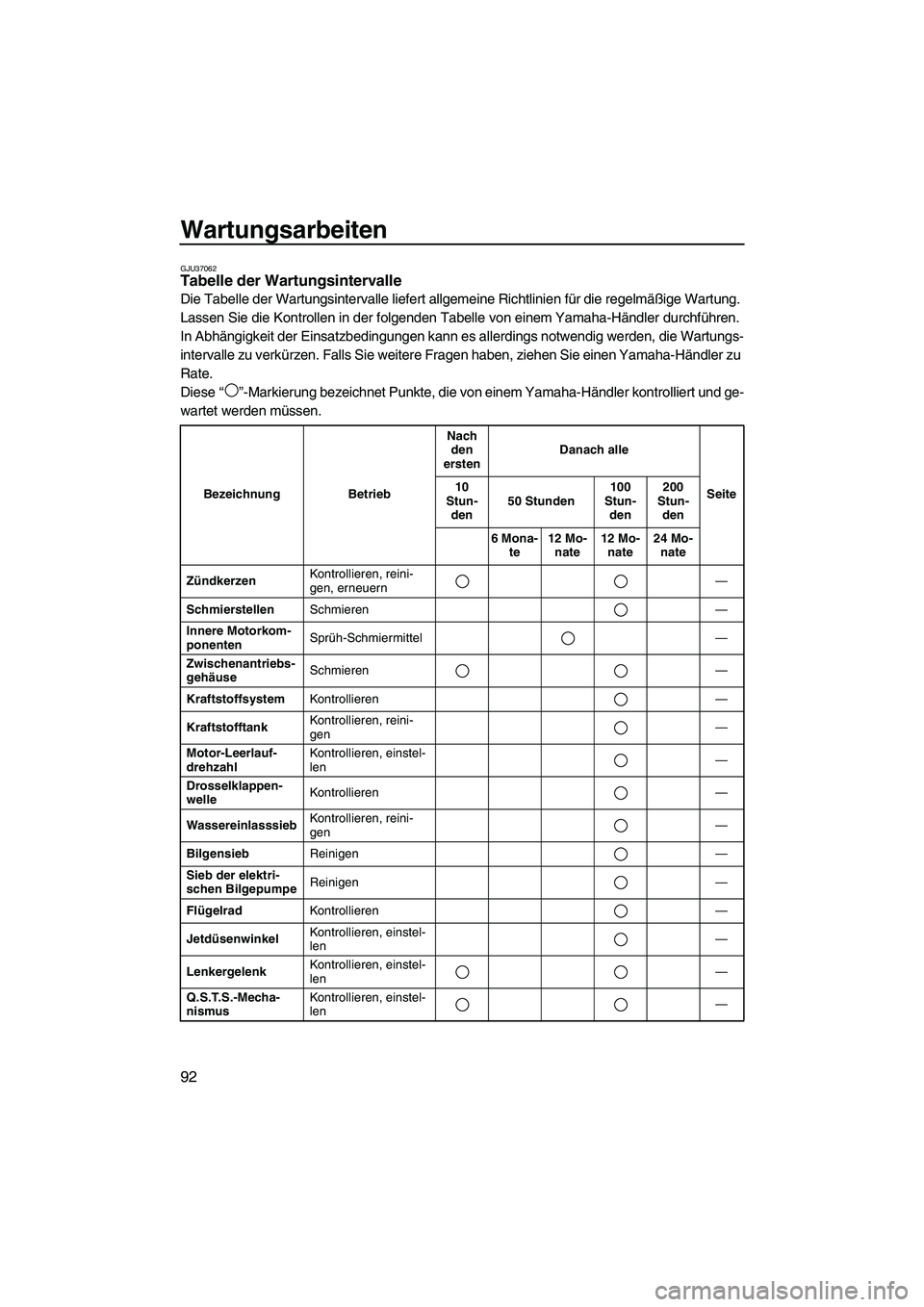

GJU37062Tabelle der Wartungsintervalle
Die Tabelle der Wartungsintervalle liefert allgemeine Richtlinien für die regelmäßige Wartung.
Lassen Sie die Kontrollen in der folgenden Tabelle von einem Yamaha-Händler durchführen.
In Abhängigkeit der Einsatzbedingungen kann es allerdings notwendig werden, die Wartungs-
intervalle zu verkürzen. Falls Sie weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu
Rate.
Diese“”-Markierung bezeichnet Punkte, die von einem Yamaha-Händler kontrolliert und ge-
wartet werden müssen.
Bezeichnung BetriebNach
den
erstenDanach alle
Seite 10
Stun-
den50 Stunden100
Stun-
den200
Stun-
den
6 Mona-
te12 Mo-
nate12 Mo-
nate24 Mo-
nate
ZündkerzenKontrollieren, reini-
gen, erneuern—
SchmierstellenSchmieren—
Innere Motorkom-
ponentenSprüh-Schmiermittel—
Zwischenantriebs-
gehäuseSchmieren—
KraftstoffsystemKontrollieren—
KraftstofftankKontrollieren, reini-
gen—
Motor-Leerlauf-
drehzahlKontrollieren, einstel-
len—
Drosselklappen-
welleKontrollieren—
WassereinlasssiebKontrollieren, reini-
gen—
BilgensiebReinigen—
Sieb der elektri-
schen BilgepumpeReinigen—
FlügelradKontrollieren—
JetdüsenwinkelKontrollieren, einstel-
len—
LenkergelenkKontrollieren, einstel-
len—
Q.S.T.S.-Mecha-
nismusKontrollieren, einstel-
len—
UF2C71G0.book Page 92 Tuesday, July 14, 2009 11:12 AM

Wartungsarbeiten
93
GJU36942Motoröl und Ölfilter
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00991
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl und den Mo-
torölfilter von einem Yamaha-Händler wech-
seln zu lassen. Wenn Sie sich jedoch ent-scheiden, Öl und Filter selbst zu wechseln,
befragen Sie einen Yamaha-Händler.
Schaltseilzug und
UmkehrklappeKontrollieren, einstel-
len—
GasseilzugKontrollieren—
Heck-LenzstopfenKontrollieren, erneu-
ern—
BatterieKontrollieren, laden—
GummikupplungKontrollieren—
MotorhalterungKontrollieren—
Schraubverbin-
dungenKontrollieren—
LuftfiltereinsatzKontrollieren—
MotorölErneuern 93
ÖlfilterErneuern 93
VentilspielKontrollieren, einstel-
len— Bezeichnung BetriebNach
den
erstenDanach alle
Seite 10
Stun-
den50 Stunden100
Stun-
den200
Stun-
den
6 Mona-
te12 Mo-
nate12 Mo-
nate24 Mo-
nate
UF2C71G0.book Page 93 Tuesday, July 14, 2009 11:12 AM

Technische Daten
94
GJU34542

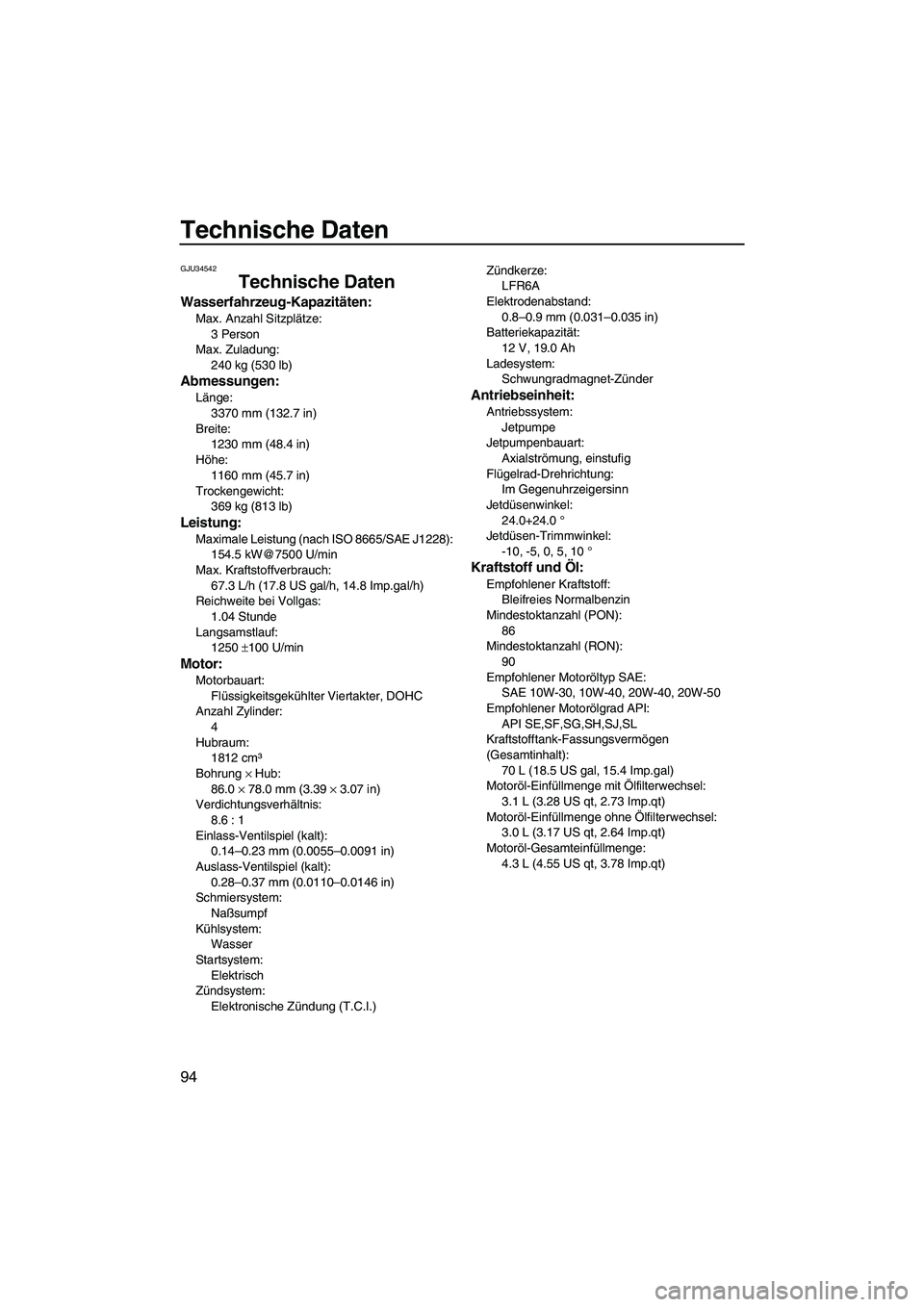

Technische Daten
Wasserfahrzeug-Kapazitäten:
Max. Anzahl Sitzplätze:
3 Person
Max. Zuladung:
240 kg (530 lb)
Abmessungen:
Länge:
3370 mm (132.7 in)
Breite:
1230 mm (48.4 in)
Höhe:
1160 mm (45.7 in)
Trockengewicht:
369 kg (813 lb)
Leistung:
Maximale Leistung (nach ISO 8665/SAE J1228):
154.5 kW@7500 U/min
Max. Kraftstoffverbrauch:
67.3 L/h (17.8 US gal/h, 14.8 Imp.gal/h)
Reichweite bei Vollgas:
1.04 Stunde
Langsamstlauf:
1250 ±100 U/min
Motor:
Motorbauart:
Flüssigkeitsgekühlter Viertakter, DOHC
Anzahl Zylinder:
4
Hubraum:
1812 cm³
Bohrung × Hub:
86.0 × 78.0 mm (3.39 × 3.07 in)
Verdichtungsverhältnis:
8.6 : 1
Einlass-Ventilspiel (kalt):
0.14–0.23 mm (0.0055–0.0091 in)
Auslass-Ventilspiel (kalt):
0.28–0.37 mm (0.0110–0.0146 in)
Schmiersystem:
Naßsumpf
Kühlsystem:
Wasser
Startsystem:
Elektrisch
Zündsystem:
Elektronische Zündung (T.C.I.)Zündkerze:
LFR6A
Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Batteriekapazität:
12 V, 19.0 Ah
Ladesystem:
Schwungradmagnet-Zünder
Antriebseinheit:
Antriebssystem:
Jetpumpe
Jetpumpenbauart:
Axialströmung, einstufig
Flügelrad-Drehrichtung:
Im Gegenuhrzeigersinn
Jetdüsenwinkel:
24.0+24.0 °
Jetdüsen-Trimmwinkel:
-10, -5, 0, 5, 10 °
Kraftstoff und Öl:
Empfohlener Kraftstoff:
Bleifreies Normalbenzin
Mindestoktanzahl (PON):
86
Mindestoktanzahl (RON):
90
Empfohlener Motoröltyp SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Empfohlener Motorölgrad API:
API SE,SF,SG,SH,SJ,SL
Kraftstofftank-Fassungsvermögen
(Gesamtinhalt):
70 L (18.5 US gal, 15.4 Imp.gal)
Motoröl-Einfüllmenge mit Ölfilterwechsel:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Motoröl-Einfüllmenge ohne Ölfilterwechsel:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Motoröl-Gesamteinfüllmenge:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2C71G0.book Page 94 Tuesday, July 14, 2009 11:12 AM

Fehlerbeseitigung
95
GJU34561

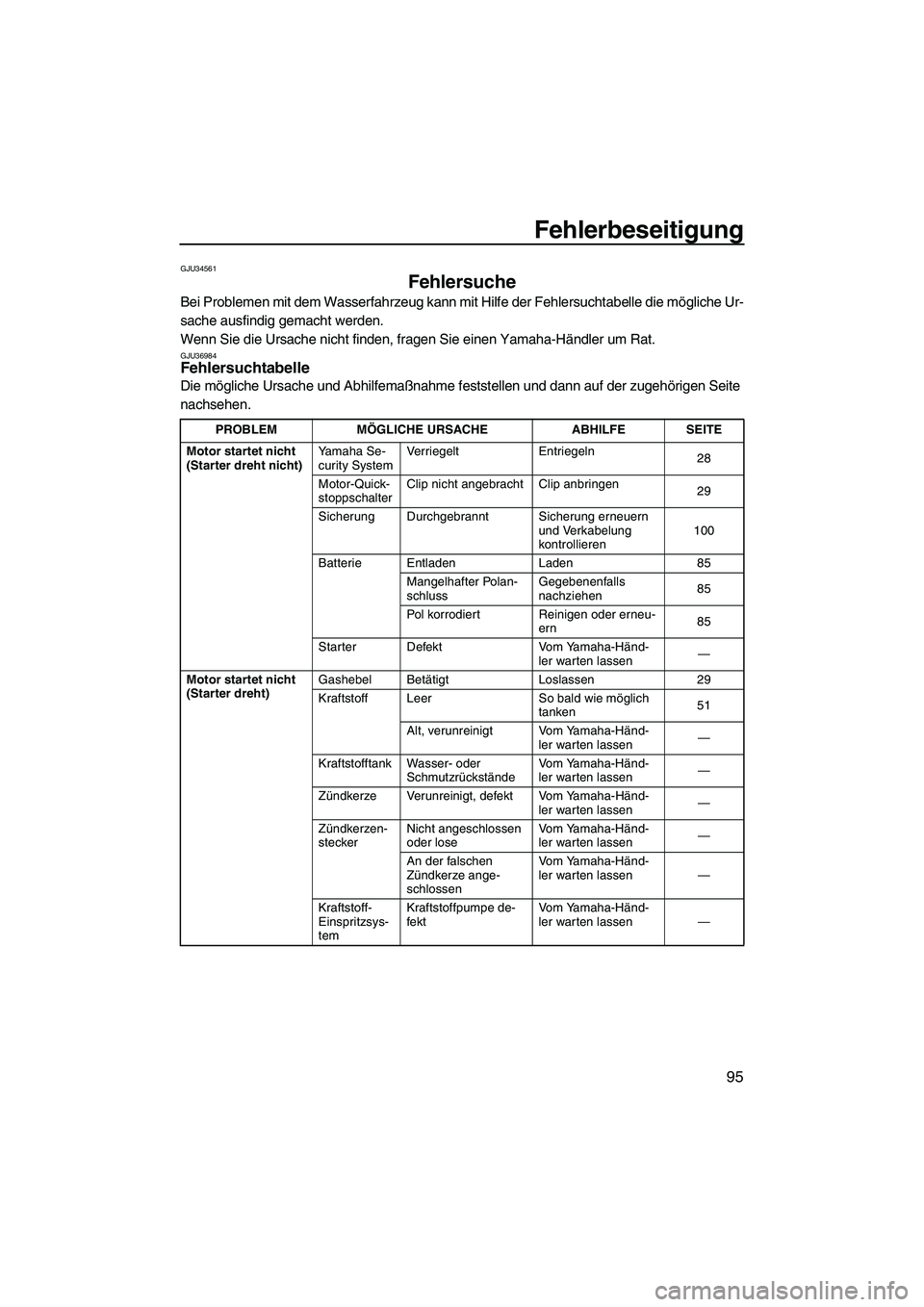

Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe der Fehlersuchtabelle die mögliche Ur-
sache ausfindig gemacht werden.
Wenn Sie die Ursache nicht finden, fragen Sie einen Yamaha-Händler um Rat.
GJU36984Fehlersuchtabelle
Die mögliche Ursache und Abhilfemaßnahme feststellen und dann auf der zugehörigen Seite
nachsehen.
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
Motor startet nicht
(Starter dreht nicht)Yamaha Se-
curity SystemVerriegelt Entriegeln
28
Motor-Quick-
stoppschalterClip nicht angebracht Clip anbringen
29
Sicherung Durchgebrannt Sicherung erneuern
und Verkabelung
kontrollieren100
Batterie Entladen Laden 85
Mangelhafter Polan-
schlussGegebenenfalls
nachziehen85
Pol korrodiert Reinigen oder erneu-
ern85
Starter Defekt Vom Yamaha-Händ-
ler warten lassen—
Motor startet nicht
(Starter dreht)Gashebel Betätigt Loslassen 29
Kraftstoff Leer So bald wie möglich
tanken51
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Kraftstofftank Wasser- oder
SchmutzrückständeVom Yamaha-Händ-
ler warten lassen—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Zündkerzen-
steckerNicht angeschlossen
oder loseVom Yamaha-Händ-
ler warten lassen—
An der falschen
Zündkerze ange-
schlossenVom Yamaha-Händ-
ler warten lassen—
Kraftstoff-
Einspritzsys-
temKraftstoffpumpe de-
fektVom Yamaha-Händ-
ler warten lassen—
UF2C71G0.book Page 95 Tuesday, July 14, 2009 11:12 AM

Fehlerbeseitigung
96

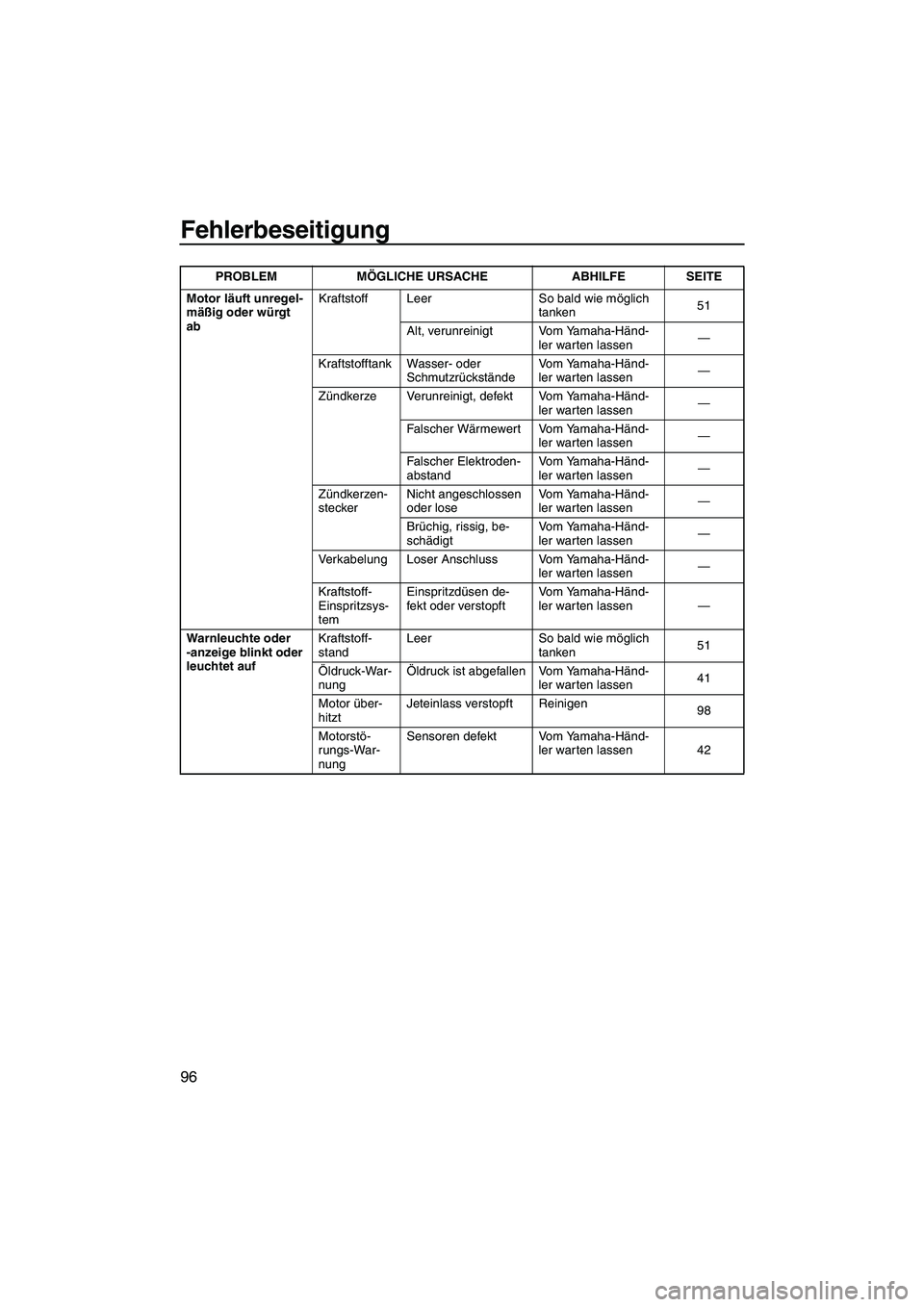

Motor läuft unregel-
mäßig oder würgt
abKraftstoff Leer So bald wie möglich
tanken51
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Kraftstofftank Wasser- oder
SchmutzrückständeVom Yamaha-Händ-
ler warten lassen—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ-
ler warten lassen—
Falscher Elektroden-
abstandVom Yamaha-Händ-
ler warten lassen—
Zündkerzen-
steckerNicht angeschlossen
oder loseVom Yamaha-Händ-
ler warten lassen—
Brüchig, rissig, be-
schädigtVom Yamaha-Händ-
ler warten lassen—
Verkabelung Loser Anschluss Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff-
Einspritzsys-
temEinspritzdüsen de-
fekt oder verstopftVom Yamaha-Händ-
ler warten lassen—
Warnleuchte oder
-anzeige blinkt oder
leuchtet aufKraftstoff-
standLeer So bald wie möglich
tanken51
Öldruck-War-
nungÖldruck ist abgefallen Vom Yamaha-Händ-
ler warten lassen41
Motor über-
hitztJeteinlass verstopft Reinigen
98
Motorstö-
rungs-War-
nungSensoren defekt Vom Yamaha-Händ-
ler warten lassen 42 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
