Inhalt
Aufkleber verschiedener Art ............ 1
Identifizierungsnummern ................ 1
Haupt-Identifizierungsnummer
(PRI-ID) .......................................... 1
Fahrzeug-Identifizierungsnummer
(CIN) .............................................. 1
Motor-Seriennummer ........................ 1
Modellangaben ............................... 2
Herstellerschild .................................. 2
Wichtige Aufkleber ......................... 4
Warnaufkleber ................................... 5
Andere Aufkleber ............................... 9
Informationen zur Sicherheit.......... 11
Einschränkungen der Bedienung
des Wasserfahrzeugs ............... 11
Fahrt-Einschränkungen ................ 12
Benutzungsbedingungen ............. 13
Empfohlene Ausrüstung ............... 16
Gefahrenquellen ........................... 16
Eigenschaften des
Wasserfahrzeugs ...................... 17
Wasserski ..................................... 18
Sicherheitsregeln für das
Bootfahren ................................. 20
Fahrvergnügen mit
Verantwortung ........................... 21
Beschreibung .................................. 22
Wasserfahrzeug-Glossar ............. 22
Lage der Hauptkomponenten ....... 23
Bedienung der Steuerungsfunktio-
nen .................................................... 27
Steuerungsfunktionen des Wasser-
fahrzeugs .................................. 27
Fernbedienung ................................ 27
Yamaha Security System ................ 28
Motor-Stoppschalter ........................ 29
Motor-Quickstoppschalter ............... 29
Startschalter .................................... 29
Gashebel ......................................... 30Lenkungssystem ............................. 30
Teleskopisches Steuersystem ......... 31
Kühlwasser-Kontrollauslässe .......... 32
Wasserabscheider ........................... 32
Betrieb des Wasserfahrzeugs........ 34
Betriebsfunktionen des
Wasserfahrzeugs ...................... 34
Rückwärtsfahrsystem ...................... 34
Schnell-Trimmsystem (Q.S.T.S.) ..... 35
Betriebsarten des
Wasserfahrzeugs ...................... 36
Niedrigdrehzahl-Betriebsart ............. 36
Bedienung der Instrumente ........... 38
Doppelinstrument ......................... 38
Geschwindigkeitsmesser ................. 38
Drehzahlmesser .............................. 38
Informationsanzeige ........................ 39
Bedienung der Ausrüstung............ 43
Ausrüstung ................................... 43
Sitze ................................................ 43
Haltegriffe ........................................ 44
Aufstiegsgriff .................................... 45
Aufstiegsstufe .................................. 45
Bugöse ............................................ 45
Heckösen ........................................ 46
Klampe ............................................ 46
Ablagefächer ................................... 46
Feuerlöscher-Halter und
-Abdeckung .................................. 49
Erfordernisse bei der Bedienung
und Handhabung ............................ 51
Kraftstoffanforderungen ............... 51
Kraftstoff .......................................... 51
Motoröl-Anforderungen ................ 53
Motoröl ............................................ 53
Lenzen des Bilgewassers ............ 55
Lenzen des Bilgewassers an
Land ............................................. 55
UF2C71G0.book Page 1 Tuesday, July 14, 2009 11:12 AM

Informationen zur Sicherheit
15
Zuverlässigkeit verschlechtern. Das Fahren
mit einem veränderten Wasserfahrzeug ist
möglicherweise gefährlich oder illegal.

Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befestigen
und vom Lenker fernhalten, damit der Mo-
tor stoppt, falls der Fahrzeugführer vom
Wasserfahrzeug stürzt. Ist die Fahrt been-
det, die Quickstoppleine (Handgelenk-
Schleife) vom Wasserfahrzeug entfernen,
um ein unbeabsichtigtes Starten oder eine
unerwünschte Nutzung durch Kinder oder
andere Personen zu verhindern.

Sorgfältig nach Schwimmern Ausschau
halten und Badebereiche vermeiden.
Schwimmer sind im Wasser nur schwer zu
erkennen und könnten unbeabsichtigt er-
fasst oder überfahren werden.

Zusammenstöße mit anderen Booten ver-
meiden. Der Bootsverkehr sollte ständig
beobachtet werden. Möglicherweise ist ein
anderer Bootsführer unaufmerksam. Wird
man von anderen Bootsführern nicht gese-
hen, bzw. reagiert man schneller, als es die
anderen erwarten, riskiert man einen Zu-
sammenstoß.

Zu anderen Booten und Wasserfahrzeugen
sollte stets ein Sicherheitsabstand einge-
halten werden. Auf Wasserski- oder Angel-
leinen achten. Die Bootssicherheitsregeln
beachten und vor Kurvenmanövern immer den Rückraum prüfen. (Siehe “Bootssicher-
heitsregeln” auf Seite 20.)
UF2C71G0.book Page 15 Tuesday, July 14, 2009 11:12 AM

Beschreibung
25
1234
675
10
1112 1314 9 8
1Q.S.T.S.-Wähler (Seite 35)
2Q.S.T.S.-Entriegelungshebel (Seite 35)
3Starterschalter (Seite 29)
4Motor-Quickstoppschalter (Seite 29)
5Clip (Seite 29)
6Motor-Stoppschalter (Seite 29)
7Motor-Quickstoppleine (Handgelenk-Schlei-
fe) (Seite 29)
8Doppelinstrument (Seite 38)
9Rückspiegel
10Handschuhfach (Seite 47)
11Fernbedienung (Seite 27)
12Getränkehalter (Seite 49)
13Schalthebel (Seite 34)
14Gashebel (Seite 30)
UF2C71G0.book Page 25 Tuesday, July 14, 2009 11:12 AM

Bedienung der Steuerungsfunktionen
29
blinkt dreimal und bleibt dann eingeschaltet.
Dies bestätigt den Entriegelungsstatus.
GJU31152Motor-Stoppschalter“”
Der Motor-Stoppschalter (roter Knopf) stoppt
den Motor, wenn er gedrückt wird.
GJU31163Motor-Quickstoppschalter“”
Der Motor-Quickstoppschalter schaltet den
Motor automatisch ab, wenn der Clip am
Ende der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) vom Schalter abgezogen wird,
zum Beispiel wenn der Fahrer vom Wasser-
fahrzeug fällt.Vor dem erneuten Starten des Motors muss
der Clip wieder unter den Motor-Quickstopp-
schalter eingesetzt werden.
Wenn der Motor nicht läuft, den Clip vom Mo-
tor-Quickstoppschalter abnehmen, um ein
versehentliches Starten des Motors oder ein
nicht befugtes Bedienen durch Kinder oder
andere zu verhindern.GJU36284Startschalter“”
ACHTUNG
GCJ01310
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
1“L-Mode”-Entriegelungsknopf
2Kontrolleuchte “UNLOCK”
1Motor-Stoppschalter
L-Mode1
2
1
1Motor-Quickstoppschalter
2Clip
3Motor-Quickstoppleine
2
1
3
UF2C71G0.book Page 29 Tuesday, July 14, 2009 11:12 AM

Bedienung der Steuerungsfunktionen
30
Der Startschalter (grüner Knopf) startet den
Motor, wenn der Schalter gedrückt wird.
Dem Startschalter loslassen, sobald der Mo-
tor zu laufen beginnt. Falls der Motor nicht in-
nerhalb von fünf Sekunden startet, den Start-
schalter loslassen, 15 Sekunden warten und
dann nochmals versuchen. ACHTUNG: Nie-
mals den Startschalter drücken, während
der Motor läuft. Den Startschalter nicht
länger als fünf Sekunden betätigen, da die
Batterie sich sonst so stark entlädt, dass
der Motor nicht mehr startet. Außerdem
kann dadurch der Starter beschädigt wer-
den.
[GCJ01040]
Der Motor lässt sich unter folgenden Bedin-
gungen nicht starten:

Das Yamaha Security System wurde ver-
riegelt. (Verfahren zur Einstellung des
Yamaha Security Systems siehe Seite 28.)

Der Clip ist nicht am Motor-Quickstopp-
schalter angebracht.

Gashebel wird betätigt.
GJU31211Gashebel
Drückt man den Gashebel zusammen, wird
die Motordrehzahl erhöht.
Lässt man den Hebel wieder los, kehrt er au-
tomatisch in die Leerlaufstellung zurück.
GJU31261Lenkungssystem
Dreht man den Lenker in die gewünschte
Fahrtrichtung, wird der Winkel der Jetdüse
verstellt, und die Fahrtrichtung des Wasser-
fahrzeugs ändert sich entsprechend.
1Starterschalter
1
1Gashebel
1Lenker
2Jetdüse
1
1
2
UF2C71G0.book Page 30 Tuesday, July 14, 2009 11:12 AM

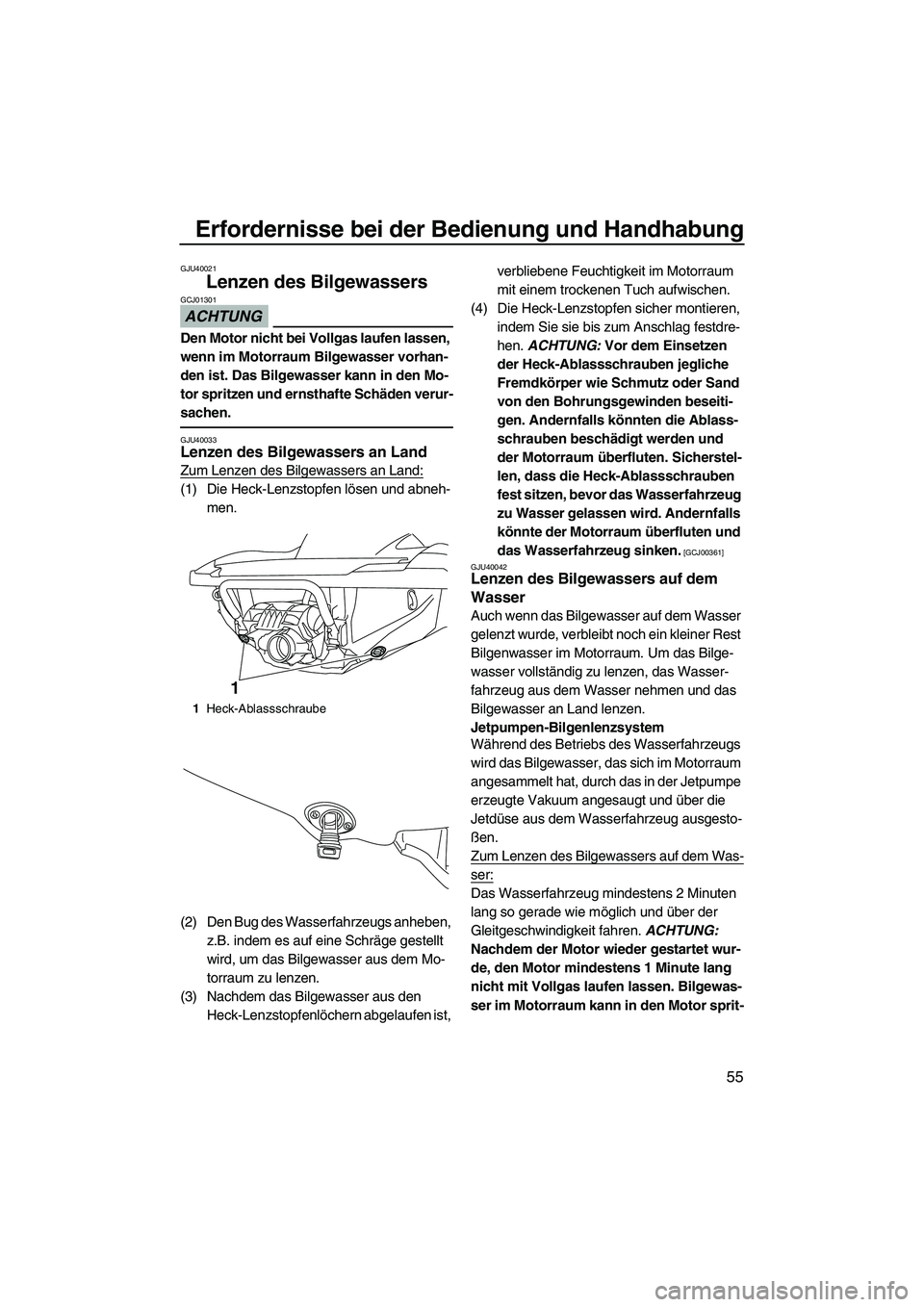

Erfordernisse bei der Bedienung und Handhabung
55
GJU40021
Lenzen des Bilgewassers
ACHTUNG
GCJ01301
Den Motor nicht bei Vollgas laufen lassen,
wenn im Motorraum Bilgewasser vorhan-
den ist. Das Bilgewasser kann in den Mo-
tor spritzen und ernsthafte Schäden verur-
sachen.
GJU40033Lenzen des Bilgewassers an Land
Zum Lenzen des Bilgewassers an Land:
(1) Die Heck-Lenzstopfen lösen und abneh-
men.
(2) Den Bug des Wasserfahrzeugs anheben,
z.B. indem es auf eine Schräge gestellt
wird, um das Bilgewasser aus dem Mo-
torraum zu lenzen.
(3) Nachdem das Bilgewasser aus den
Heck-Lenzstopfenlöchern abgelaufen ist, verbliebene Feuchtigkeit im Motorraum
mit einem trockenen Tuch aufwischen.
(4) Die Heck-Lenzstopfen sicher montieren,
indem Sie sie bis zum Anschlag festdre-
hen. ACHTUNG: Vor dem Einsetzen
der Heck-Ablassschrauben jegliche
Fremdkörper wie Schmutz oder Sand
von den Bohrungsgewinden beseiti-
gen. Andernfalls könnten die Ablass-
schrauben beschädigt werden und
der Motorraum überfluten. Sicherstel-
len, dass die Heck-Ablassschrauben
fest sitzen, bevor das Wasserfahrzeug
zu Wasser gelassen wird. Andernfalls
könnte der Motorraum überfluten und
das Wasserfahrzeug sinken.
[GCJ00361]
GJU40042
Lenzen des Bilgewassers auf dem
Wasser
Auch wenn das Bilgewasser auf dem Wasser
gelenzt wurde, verbleibt noch ein kleiner Rest
Bilgenwasser im Motorraum. Um das Bilge-
wasser vollständig zu lenzen, das Wasser-
fahrzeug aus dem Wasser nehmen und das
Bilgewasser an Land lenzen.
Jetpumpen-Bilgenlenzsystem
Während des Betriebs des Wasserfahrzeugs
wird das Bilgewasser, das sich im Motorraum
angesammelt hat, durch das in der Jetpumpe
erzeugte Vakuum angesaugt und über die
Jetdüse aus dem Wasserfahrzeug ausgesto-
ßen.
Zum Lenzen des Bilgewassers auf dem Was-
ser:
Das Wasserfahrzeug mindestens 2 Minuten
lang so gerade wie möglich und über der
Gleitgeschwindigkeit fahren. ACHTUNG:
Nachdem der Motor wieder gestartet wur-
de, den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilgewas-
ser im Motorraum kann in den Motor sprit-
1Heck-Ablassschraube
1
UF2C71G0.book Page 55 Tuesday, July 14, 2009 11:12 AM

Routinekontrollen vor fahrtbeginn
58
GJU31981
WARNUNG
GWJ00411
Wenn das Wasserfahrzeug nicht sachgemäß kontrolliert und gewartet wird, erhöht sich
dadurch das Unfall- und Schadensrisiko. Sobald an dem Wasserfahrzeug ein Problem
auftritt, sollte es nicht betrieben werden. Wenn sich ein Problem nicht mithilfe der in die-
sem Handbuch angegebenen Maßnahmen beheben lässt, sollte ein Yamaha-Händler
eine Inspektion durchführen.
GJU41232Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn mit diesem Wasserfahrzeug müssen die Routinekontrollen gemäß der nach-
folgenden Liste der Routinekontrollen durchgeführt werden.
BEZEICHNUNG AUSFÜHRUNG SEITE
ROUTINEKONTROLLEN VOR DEM ZUWASSERLASSEN
MotorraumDen Motorraum belüften.
Das Innere des Motorraums auf Schäden absuchen.60
KraftstoffsystemDas Kraftstoffsystem auf Lecks untersuchen.
Den Kraftstoffstand im Tank kontrollieren.60
WasserabscheiderDen Wasserabscheider auf Wasserrückstände un-
tersuchen.61
MotorDas Äußere des Motors auf Schäden kontrollieren. 61
MotorölstandDen Motorölstand kontrollieren. 61
BilgewasserDen Motorraum auf Bilgewasser kontrollieren. 61
BatterieDie Pole und den Säurestand der Batterie kontrollie-
ren.61
LenkungssystemDie ordnungsgemäße Funktion des Lenkungssys-
tems kontrollieren.62
Steuersystem, teleskopischDas teleskopische Steuersystem auf ordnungsge-
mäße Funktion kontrollieren; außerdem kontrollie-
ren, dass die Lenkerneigung in der korrekten Positi-
on sicher verriegelt ist.63
Q.S.T.S.Das Q.S.T.S. auf ordnungsgemäße Funktion prüfen
und kontrollieren, dass der Q.S.T.S.-Wähler in seiner
Position sicher verriegelt ist.63
RückwärtsfahrsystemDas Rückwärtsfahrsystem auf ordnungsgemäße
Funktion prüfen.64
GashebelDie Funktion des Gashebels kontrollieren.
Spiel des Gashebels kontrollieren.64
FernbedienungDie Fernbedienung auf ordnungsgemäße Funktion
überprüfen.65
Motor-Quickstoppleine
(Handgelenk-Schlaufe)Die Motor-Quickstoppleine (Handgelenk-Schlaufe)
auf Schäden kontrollieren.65
SchalterFunktion des Starterschalters, Motor-Stoppschalters
und Motor-Quickstoppschalters kontrollieren.66
UF2C71G0.book Page 58 Tuesday, July 14, 2009 11:12 AM

Routinekontrollen vor fahrtbeginn
66
Motor-Quickstoppleine (Handgelenk-
Schleife) zu reparieren oder zu verknoten.
Es könnte sein, dass sich die Motor-
Quickstoppleine (Handgelenk-Schleife)
bei einem Sturz des Fahrers nicht löst, wo-
durch das Wasserfahrzeug weiterfahren
und unter Umständen einen Unfall verur-
sachen könnte.
[GWJ01220]
GJU32674
Schalter kontrollieren
ACHTUNG
GCJ01310
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Funktion des Startschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren. (Nähere Informationen zur Bedienung jedes Schalters siehe Seiten 29
bis 29.)
Zur Funktionskontrolle der Schalter:
(1) Wenn das Yamaha Security System ver-
riegelt ist, entriegeln Sie es. (Verfahren
zur Einstellung des Yamaha Security
Systems siehe Seite 28.)
(2) Den Startschalter drücken, um zu kon-
trollieren, dass der Motor startet.
(3) Sobald der Motor läuft, den Motor-Stopp-
schalter betätigen und sicherstellen, dass
dies den Motor sofort ausschaltet.
(4) Den Motor erneut starten und dann an
der Motor-Quickstoppleine (Handgelenk-
Schlaufe) ziehen, um den Clip vom Mo-
tor-Quickstoppschalter abzuziehen; si-
cherstellen, dass dies den Motor sofort
ausschaltet.
GJU40101Ablagefächer kontrollieren
Sicherstellen, dass die Ablagefächer nicht be-
schädigt sind und dass sich kein Wasser in
den Fächern angesammelt hat. (Weitere An-
gaben zu den Ablagefächern siehe Seite 46.)
1Motor-Quickstoppschalter
2Clip
3Starterschalter
4Motor-Stoppschalter
5Motor-Quickstoppleine
23 1
5 4
UF2C71G0.book Page 66 Tuesday, July 14, 2009 11:12 AM
