2010 YAMAHA FZR SVHO Manuale duso (in Italian)

Informazioni sulla sicurezza
17
HJU30920

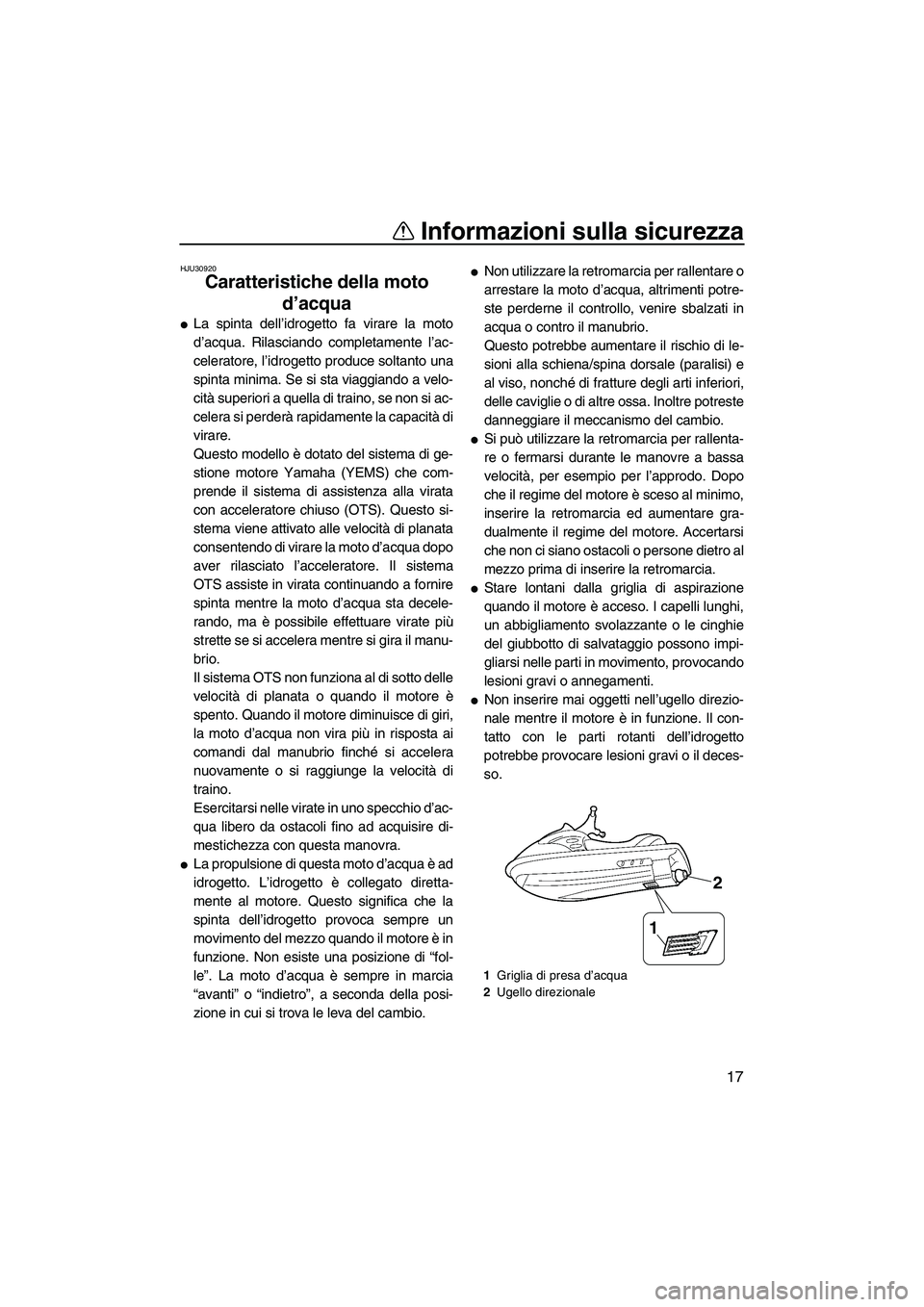

Caratteristiche della moto
d’acqua

La spinta dell’idrogetto fa virare la moto
d’acqua. Rilasciando completamente l’ac-
celeratore, l’idrogetto produce soltanto una
spinta minima. Se si sta viaggiando a velo-
cità superiori a quella di traino, se non si ac-
celera si perderà rapidamente la capacità di
virare.
Questo modello è dotato del sistema di ge-
stione motore Yamaha (YEMS) che com-
prende il sistema di assistenza alla virata
con acceleratore chiuso (OTS). Questo si-
stema viene attivato alle velocità di planata
consentendo di virare la moto d’acqua dopo
aver rilasciato l’acceleratore. Il sistema
OTS assiste in virata continuando a fornire
spinta mentre la moto d’acqua sta decele-
rando, ma è possibile effettuare virate più
strette se si accelera mentre si gira il manu-
brio.
Il sistema OTS non funziona al di sotto delle
velocità di planata o quando il motore è
spento. Quando il motore diminuisce di giri,
la moto d’acqua non vira più in risposta ai
comandi dal manubrio finché si accelera
nuovamente o si raggiunge la velocità di
traino.
Esercitarsi nelle virate in uno specchio d’ac-
qua libero da ostacoli fino ad acquisire di-
mestichezza con questa manovra.

La propulsione di questa moto d’acqua è ad
idrogetto. L’idrogetto è collegato diretta-
mente al motore. Questo significa che la
spinta dell’idrogetto provoca sempre un
movimento del mezzo quando il motore è in
funzione. Non esiste una posizione di “fol-
le”. La moto d’acqua è sempre in marcia
“avanti” o “indietro”, a seconda della posi-
zione in cui si trova le leva del cambio.

Non utilizzare la retromarcia per rallentare o
arrestare la moto d’acqua, altrimenti potre-
ste perderne il controllo, venire sbalzati in
acqua o contro il manubrio.
Questo potrebbe aumentare il rischio di le-
sioni alla schiena/spina dorsale (paralisi) e
al viso, nonché di fratture degli arti inferiori,
delle caviglie o di altre ossa. Inoltre potreste
danneggiare il meccanismo del cambio.

Si può utilizzare la retromarcia per rallenta-
re o fermarsi durante le manovre a bassa
velocità, per esempio per l’approdo. Dopo
che il regime del motore è sceso al minimo,
inserire la retromarcia ed aumentare gra-
dualmente il regime del motore. Accertarsi
che non ci siano ostacoli o persone dietro al
mezzo prima di inserire la retromarcia.

Stare lontani dalla griglia di aspirazione
quando il motore è acceso. I capelli lunghi,
un abbigliamento svolazzante o le cinghie
del giubbotto di salvataggio possono impi-
gliarsi nelle parti in movimento, provocando
lesioni gravi o annegamenti.

Non inserire mai oggetti nell’ugello direzio-
nale mentre il motore è in funzione. Il con-
tatto con le parti rotanti dell’idrogetto
potrebbe provocare lesioni gravi o il deces-
so.
1Griglia di presa d’acqua
2Ugello direzionale
1
2
UF2R71H0.book Page 17 Thursday, July 16, 2009 11:29 AM

Informazioni sulla sicurezza
18

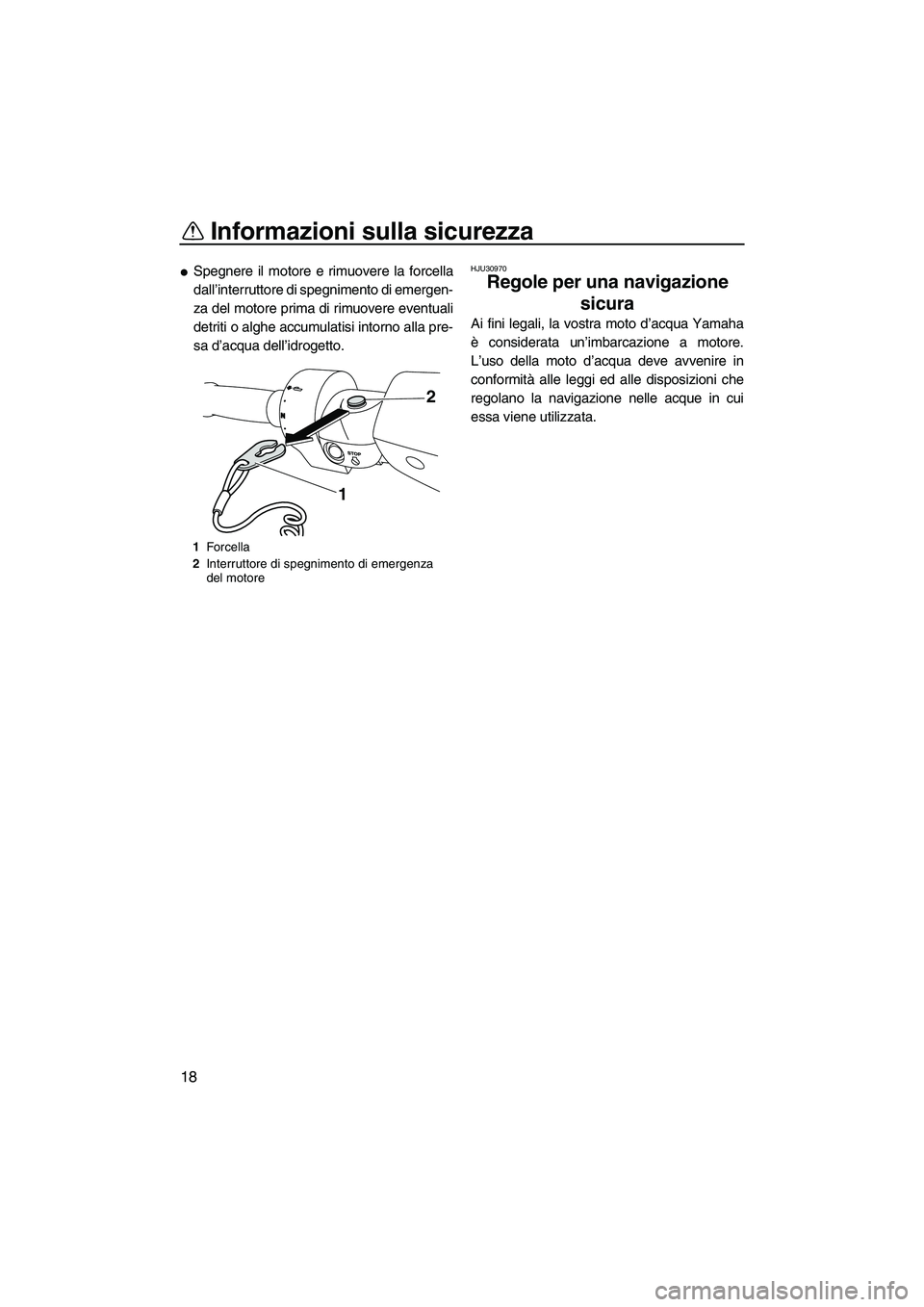

Spegnere il motore e rimuovere la forcella
dall’interruttore di spegnimento di emergen-
za del motore prima di rimuovere eventuali
detriti o alghe accumulatisi intorno alla pre-
sa d’acqua dell’idrogetto.HJU30970
Regole per una navigazione
sicura
Ai fini legali, la vostra moto d’acqua Yamaha
è considerata un’imbarcazione a motore.
L’uso della moto d’acqua deve avvenire in
conformità alle leggi ed alle disposizioni che
regolano la navigazione nelle acque in cui
essa viene utilizzata.
1Forcella
2Interruttore di spegnimento di emergenza
del motore
2
1
UF2R71H0.book Page 18 Thursday, July 16, 2009 11:29 AM

Informazioni sulla sicurezza
19
HJU30991
Utilizzo responsabile della
moto d’acqua
Le zone che si percorrono con la moto d’ac-
qua appartengono anche agli altri ed alla na-
tura. Il piacere di usare la moto d’acqua
comporta quindi di trattare con rispetto e cor-
tesia le altre persone, il suolo, l’acqua e gli
animali selvatici.
In qualsiasi momento, e ovunque siate, tene-
re presente che siete ospiti di tutto ciò che vi
circonda. Ricordare, per esempio, che il ru-
more della vostra moto d’acqua può anche
essere musica per voi, mentre per gli altri po-
trebbe costituire soltanto un rumore molesto,
e che gli spruzzi divertenti della vostra scia
possono produrre onde fastidiose per gli altri.
Evitare di usare la moto d’acqua in prossimità
di zone abitative costiere o di zone di nidifica-
zione di uccelli acquatici o altre zone naturali,
e mantenersi a rispettosa distanza dai pesca-
tori, dalle altre imbarcazioni, dai nuotatori e
dalle spiagge affollate. Se è inevitabile attra-
versare zone di questo tipo, procedere lenta-
mente attenendosi a tutte le disposizioni di
legge.
È necessario eseguire una manutenzione
adeguata per assicurare che le emissioni allo
scarico e i livelli di rumorosità della moto d’ac-
qua rientrino nei limiti prescritti. È necessario
accertarsi che venga eseguita la manutenzio-
ne raccomandata nel presente Manuale del
proprietario/conducente.
Ricordare che l’inquinamento è dannoso per
l’ambiente. Non fare rifornimento di carburan-
te o non rabboccare l’olio dove il versamento
di tali sostanze può causare danni alla natura.
Portare la moto d’acqua fuori dall’acqua e al-
lontanarla dalla battigia prima di fare riforni-
mento di carburante. Smaltire l’acqua ed i
residui di carburante e di olio nel vano motorein conformità alle disposizioni di legge locali.
E mantenere pulito l’ambiente circostante per
le persone e gli animali selvatici che condivi-
dono con voi i corsi d’acqua: non gettare rifiu-
ti.
Se si utilizza responsabilmente la moto d’ac-
qua, con rispetto e cortesia per gli altri, si con-
tribuirà a garantire che i corsi d’acqua
possano continuare ad essere usati per gode-
re di una grande varietà di attività ricreative.
UF2R71H0.book Page 19 Thursday, July 16, 2009 11:29 AM

Descrizione
20
HJU40302

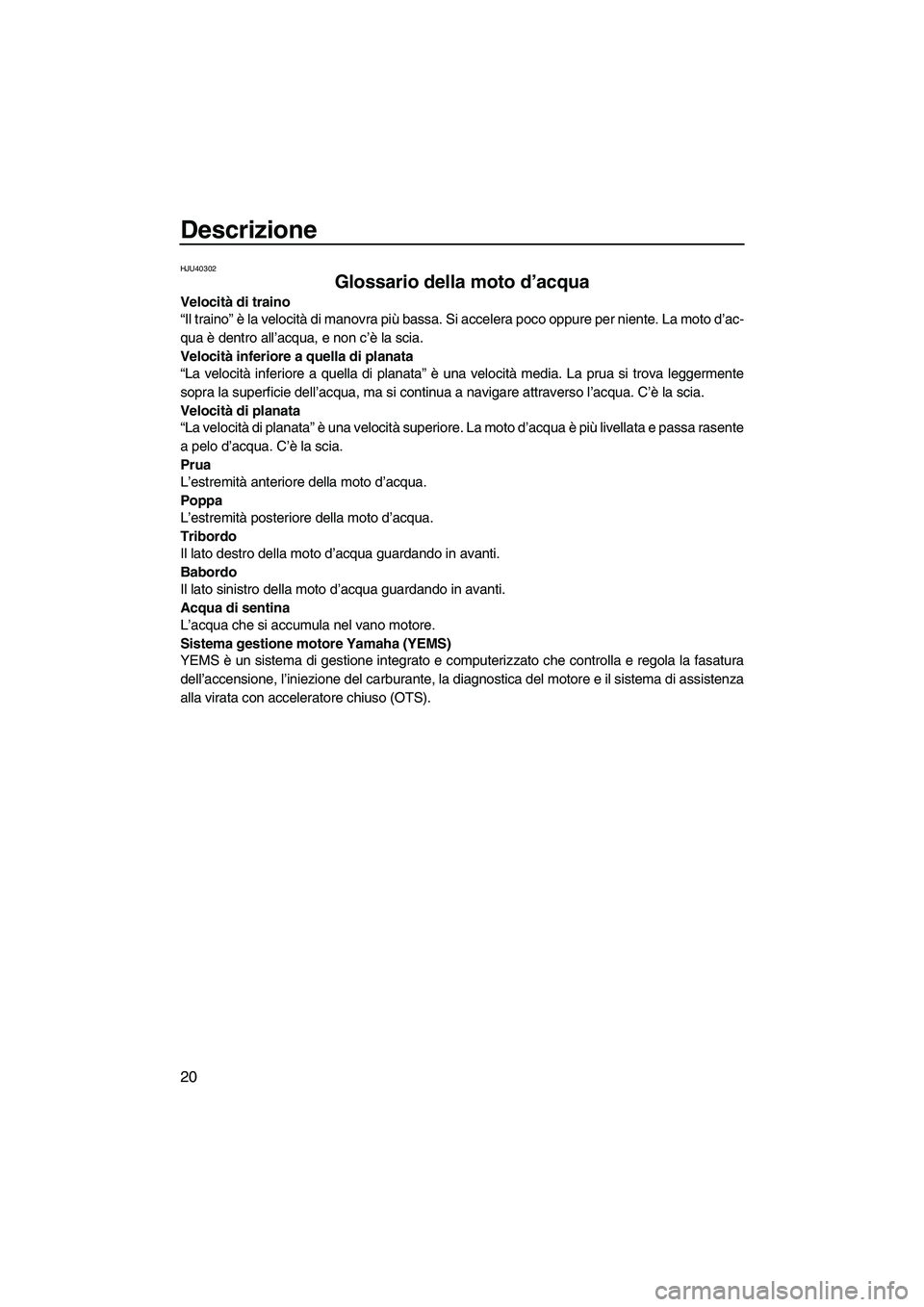

Glossario della moto d’acqua
Velocità di traino
“Il traino” è la velocità di manovra più bassa. Si accelera poco oppure per niente. La moto d’ac-
qua è dentro all’acqua, e non c’è la scia.
Velocità inferiore a quella di planata
“La velocità inferiore a quella di planata” è una velocità media. La prua si trova leggermente
sopra la superficie dell’acqua, ma si continua a navigare attraverso l’acqua. C’è la scia.
Velocità di planata
“La velocità di planata” è una velocità superiore. La moto d’acqua è più livellata e passa rasente
a pelo d’acqua. C’è la scia.
Prua
L’estremità anteriore della moto d’acqua.
Poppa
L’estremità posteriore della moto d’acqua.
Tribordo
Il lato destro della moto d’acqua guardando in avanti.
Babordo
Il lato sinistro della moto d’acqua guardando in avanti.
Acqua di sentina
L’acqua che si accumula nel vano motore.
Sistema gestione motore Yamaha (YEMS)
YEMS è un sistema di gestione integrato e computerizzato che controlla e regola la fasatura
dell’accensione, l’iniezione del carburante, la diagnostica del motore e il sistema di assistenza
alla virata con acceleratore chiuso (OTS).
UF2R71H0.book Page 20 Thursday, July 16, 2009 11:29 AM

Descrizione
21
HJU31011

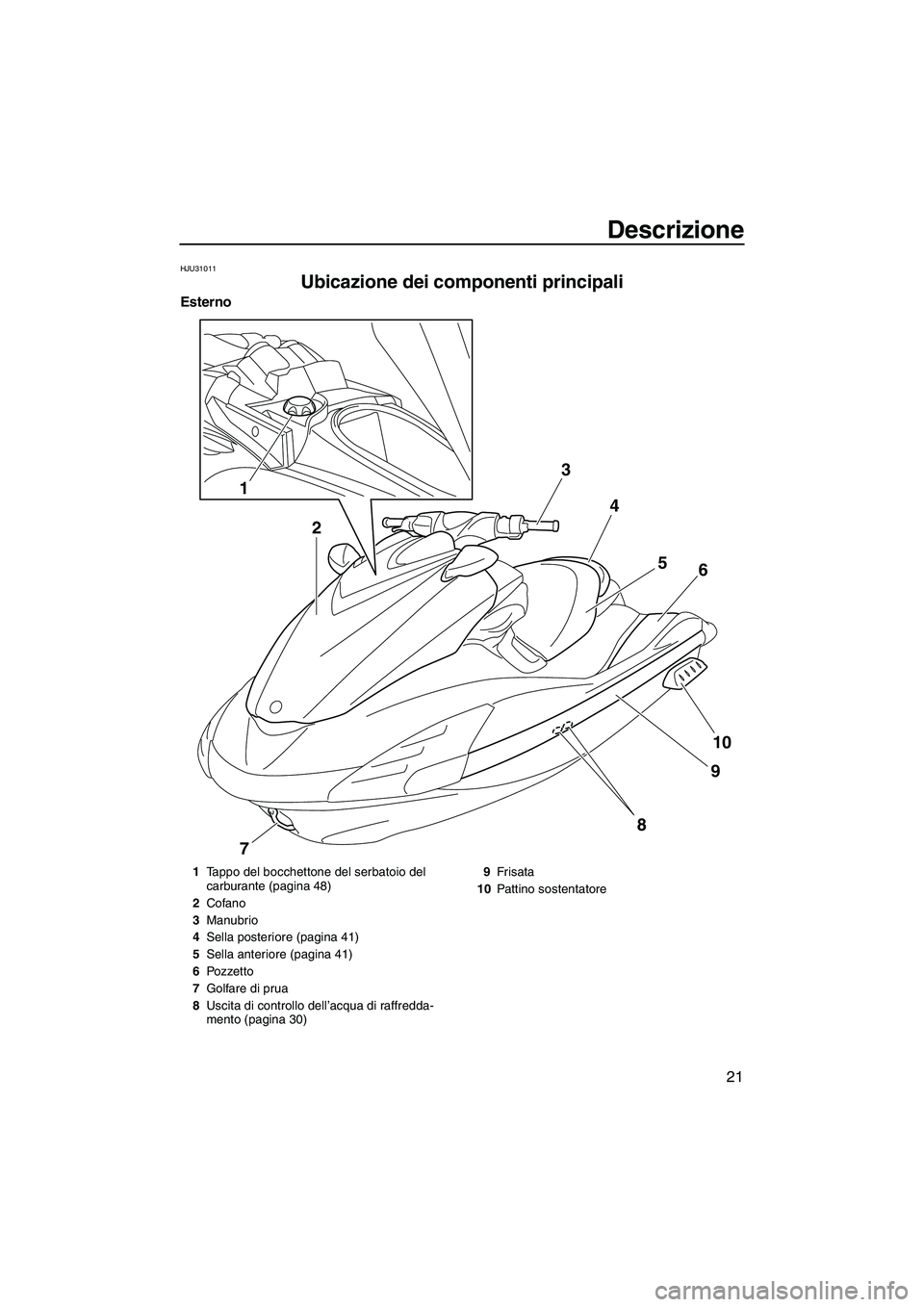

Ubicazione dei componenti principali
Esterno
3
4
5
6
10
9
7
8
1
2
1Tappo del bocchettone del serbatoio del
carburante (pagina 48)
2Cofano
3Manubrio
4Sella posteriore (pagina 41)
5Sella anteriore (pagina 41)
6Pozzetto
7Golfare di prua
8Uscita di controllo dell’acqua di raffredda-
mento (pagina 30)9Fr is a ta
10Pattino sostentatore
UF2R71H0.book Page 21 Thursday, July 16, 2009 11:29 AM

Descrizione
22
23
9
8
5 1
7
6
11
10
4
1Piattaforma di risalita
2Scarico elettrico dell’acqua di sentina
dall’uscita di controllo
3Maniglia di risalita (pagina 42)
4Gradino di risalita (pagina 42)
5Ugello direzionale
6Cucchiaia ribaltabile per l’inversione del
flusso (pagina 32)
7Flap
8Tappo di scarico di poppa (pagina 52)
9Golfare di poppa (pagina 43)
10Sensore della velocità
11Griglia di presa d’acqua
UF2R71H0.book Page 22 Thursday, July 16, 2009 11:29 AM

Descrizione
23
1234
675
10
1112 1314 9 8

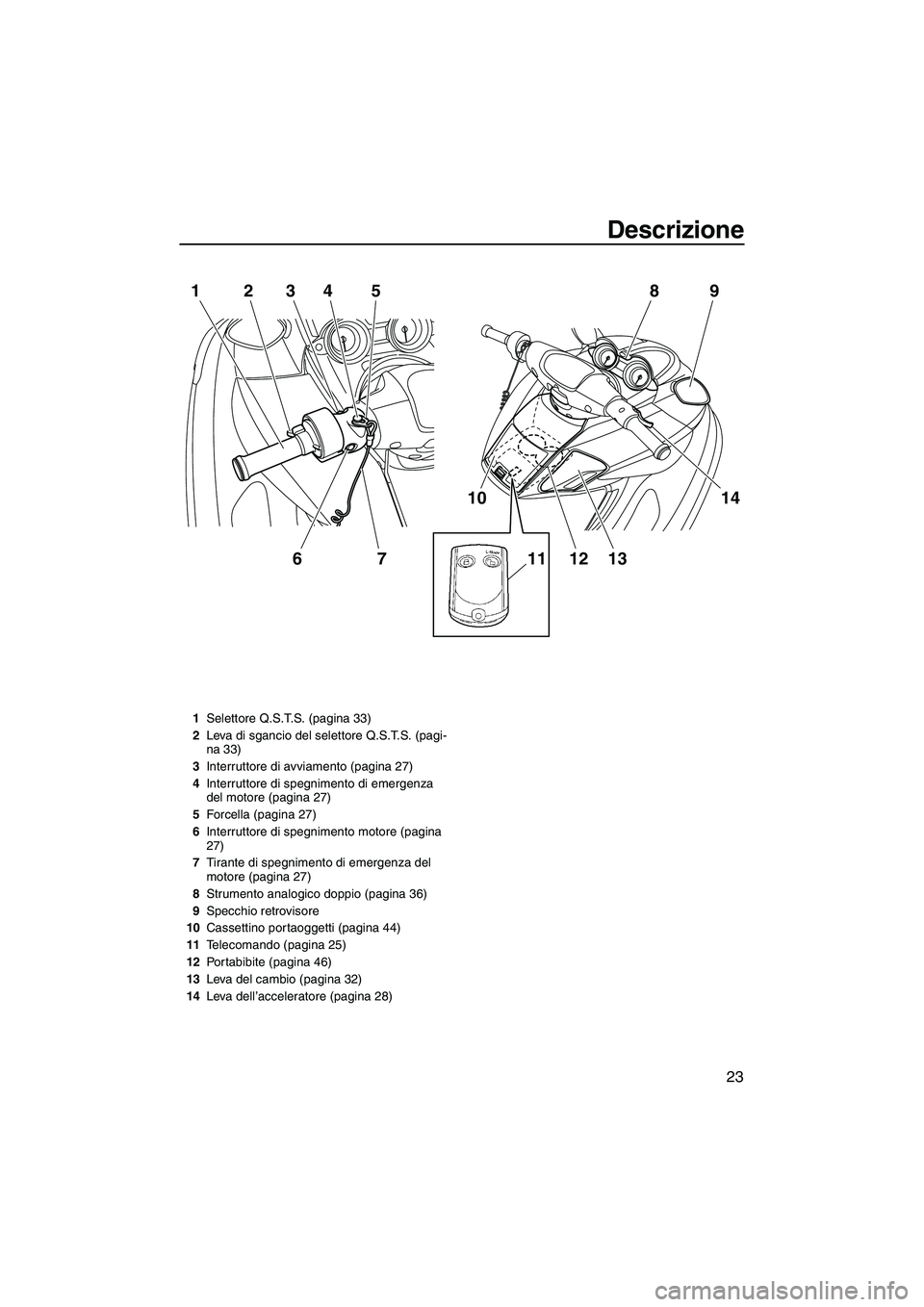

1Selettore Q.S.T.S. (pagina 33)
2Leva di sgancio del selettore Q.S.T.S. (pagi-
na 33)
3Interruttore di avviamento (pagina 27)
4Interruttore di spegnimento di emergenza
del motore (pagina 27)
5Forcella (pagina 27)
6Interruttore di spegnimento motore (pagina
27)
7Tirante di spegnimento di emergenza del
motore (pagina 27)
8Strumento analogico doppio (pagina 36)
9Specchio retrovisore
10Cassettino portaoggetti (pagina 44)
11Telecomando (pagina 25)
12Portabibite (pagina 46)
13Leva del cambio (pagina 32)
14Leva dell’acceleratore (pagina 28)
UF2R71H0.book Page 23 Thursday, July 16, 2009 11:29 AM

Descrizione
24

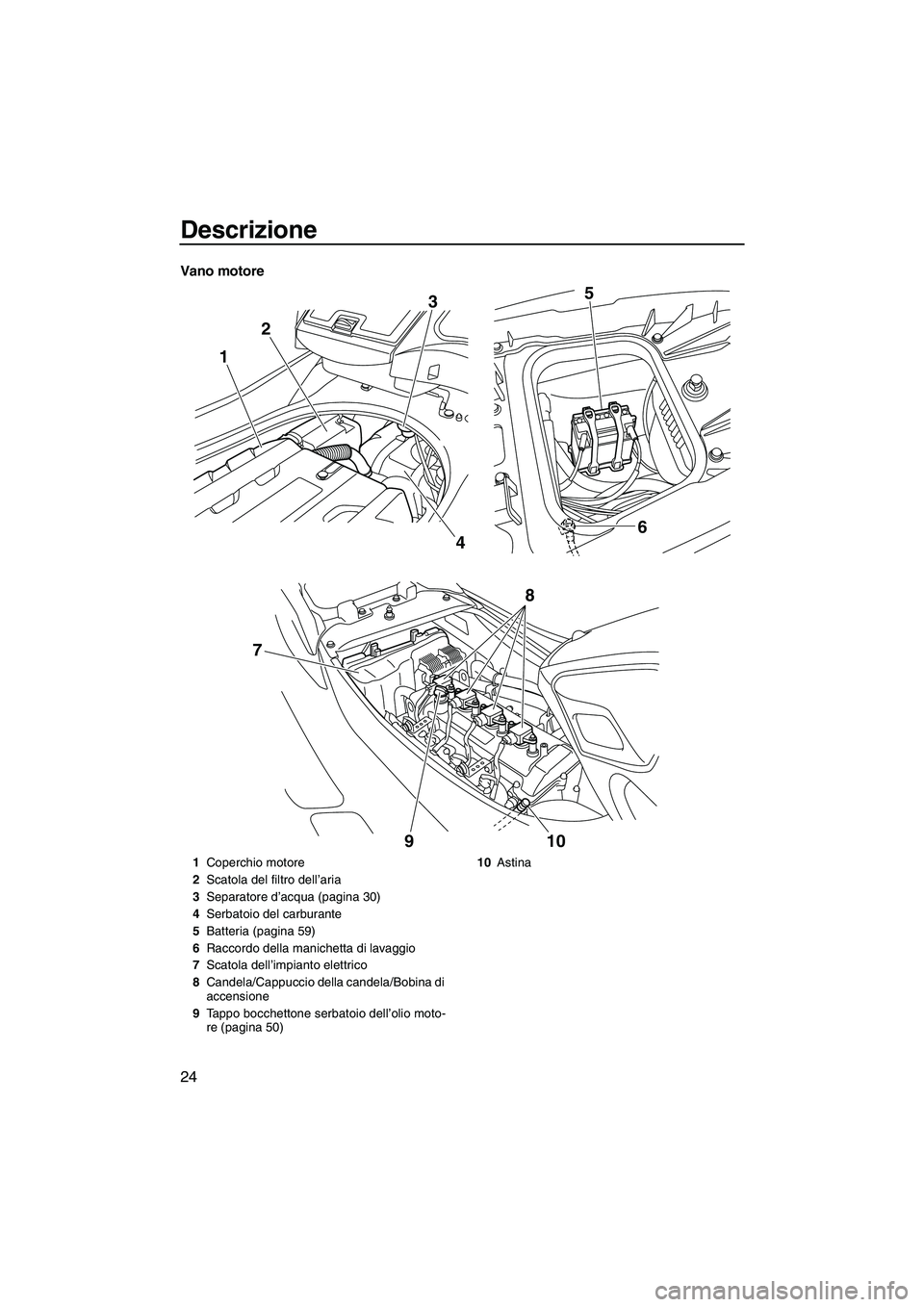

Vano motore
123
46 5
910
8
7
1Coperchio motore
2Scatola del filtro dell’aria
3Separatore d’acqua (pagina 30)
4Serbatoio del carburante
5Batteria (pagina 59)
6Raccordo della manichetta di lavaggio
7Scatola dell’impianto elettrico
8Candela/Cappuccio della candela/Bobina di
accensione
9Tappo bocchettone serbatoio dell’olio moto-
re (pagina 50)10Astina
UF2R71H0.book Page 24 Thursday, July 16, 2009 11:29 AM
