2010 YAMAHA FZR SVHO Manuale duso (in Italian)

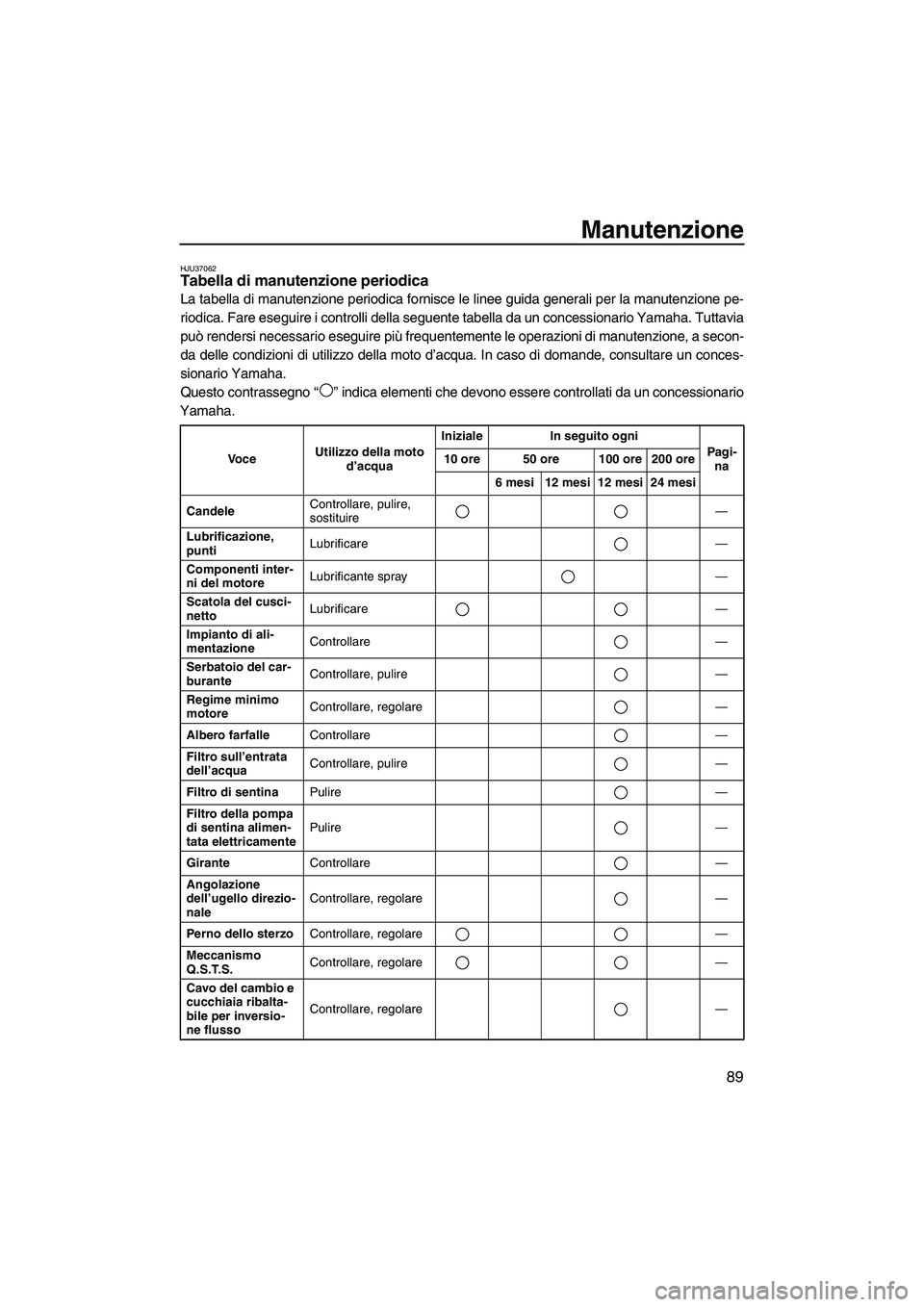

Manutenzione
89
HJU37062Tabella di manutenzione periodica
La tabella di manutenzione periodica fornisce le linee guida generali per la manutenzione pe-
riodica. Fare eseguire i controlli della seguente tabella da un concessionario Yamaha. Tuttavia
può rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a secon-
da delle condizioni di utilizzo della moto d’acqua. In caso di domande, consultare un conces-
sionario Yamaha.
Questo contrassegno“” indica elementi che devono essere controllati da un concessionario
Yamaha.
Vo c eUtilizzo della moto
d’acquaIniziale In seguito ogni
Pagi-
na 10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
CandeleControllare, pulire,
sostituire—
Lubrificazione,
puntiLubrificare—
Componenti inter-
ni del motoreLubrificante spray—
Scatola del cusci-
nettoLubrificare—
Impianto di ali-
mentazioneControllare—
Serbatoio del car-
buranteControllare, pulire—
Regime minimo
motoreControllare, regolare—
Albero farfalleControllare—
Filtro sull’entrata
dell’acquaControllare, pulire—
Filtro di sentinaPulire—
Filtro della pompa
di sentina alimen-
tata elettricamentePulire—
GiranteControllare—
Angolazione
dell’ugello direzio-
naleControllare, regolare—
Perno dello sterzoControllare, regolare—
Meccanismo
Q.S.T.S.Controllare, regolare—
Cavo del cambio e
cucchiaia ribalta-
bile per inversio-
ne flussoControllare, regolare—
UF2R71H0.book Page 89 Thursday, July 16, 2009 11:29 AM

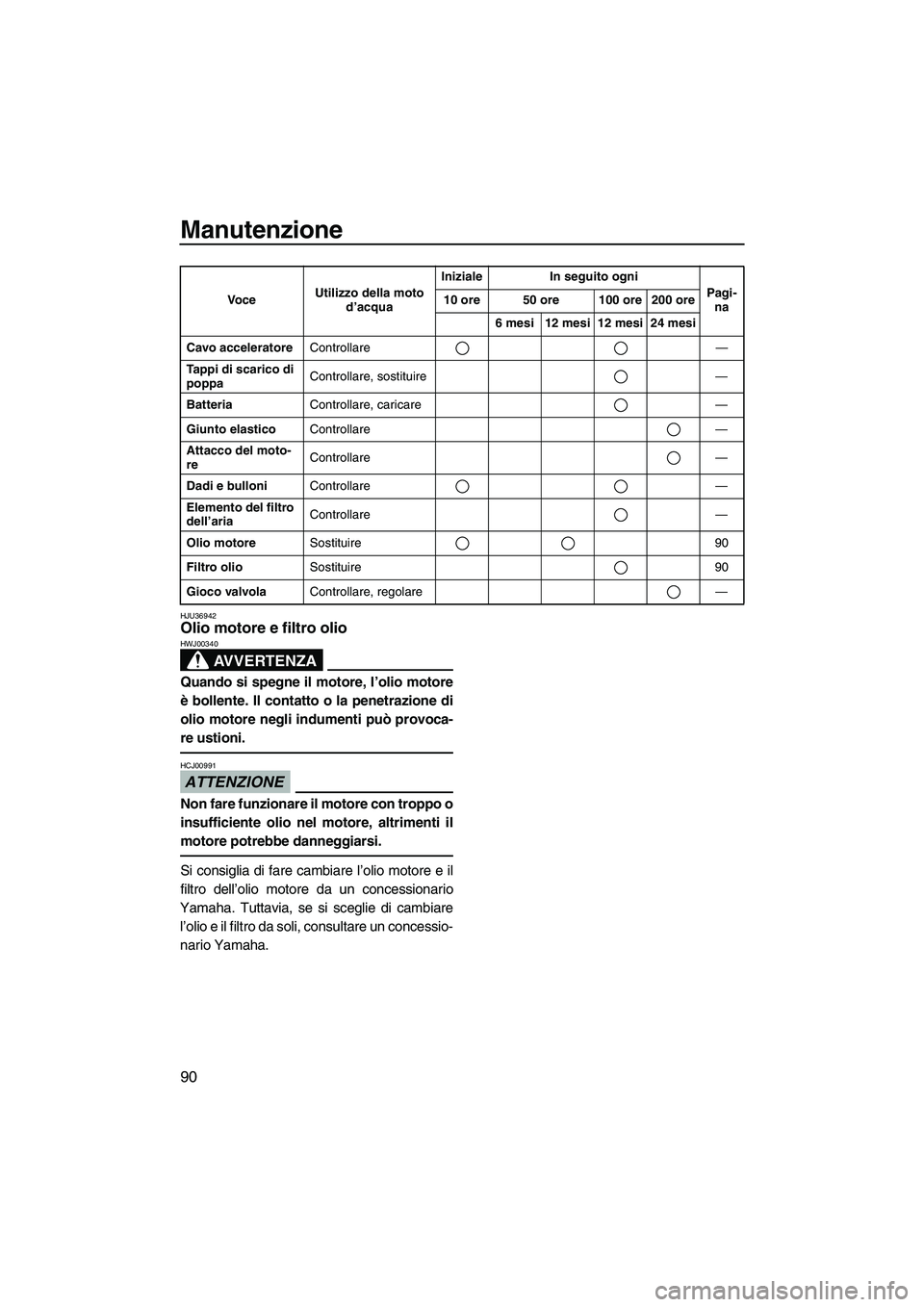

Manutenzione
90
HJU36942Olio motore e filtro olio
AVVERTENZA
HWJ00340
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provoca-
re ustioni.
ATTENZIONE
HCJ00991
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare
l’olio e il filtro da soli, consultare un concessio-
nario Yamaha.
Cavo acceleratoreControllare—
Tappi di scarico di
poppaControllare, sostituire—
BatteriaControllare, caricare—
Giunto elasticoControllare—
Attacco del moto-
reControllare—
Dadi e bulloniControllare—
Elemento del filtro
dell’ariaControllare—
Olio motoreSostituire 90
Filtro olioSostituire 90
Gioco valvolaControllare, regolare— Vo c eUtilizzo della moto
d’acquaIniziale In seguito ogni
Pagi-
na 10 ore 50 ore 100 ore 200 ore
6 mesi 12 mesi 12 mesi 24 mesi
UF2R71H0.book Page 90 Thursday, July 16, 2009 11:29 AM

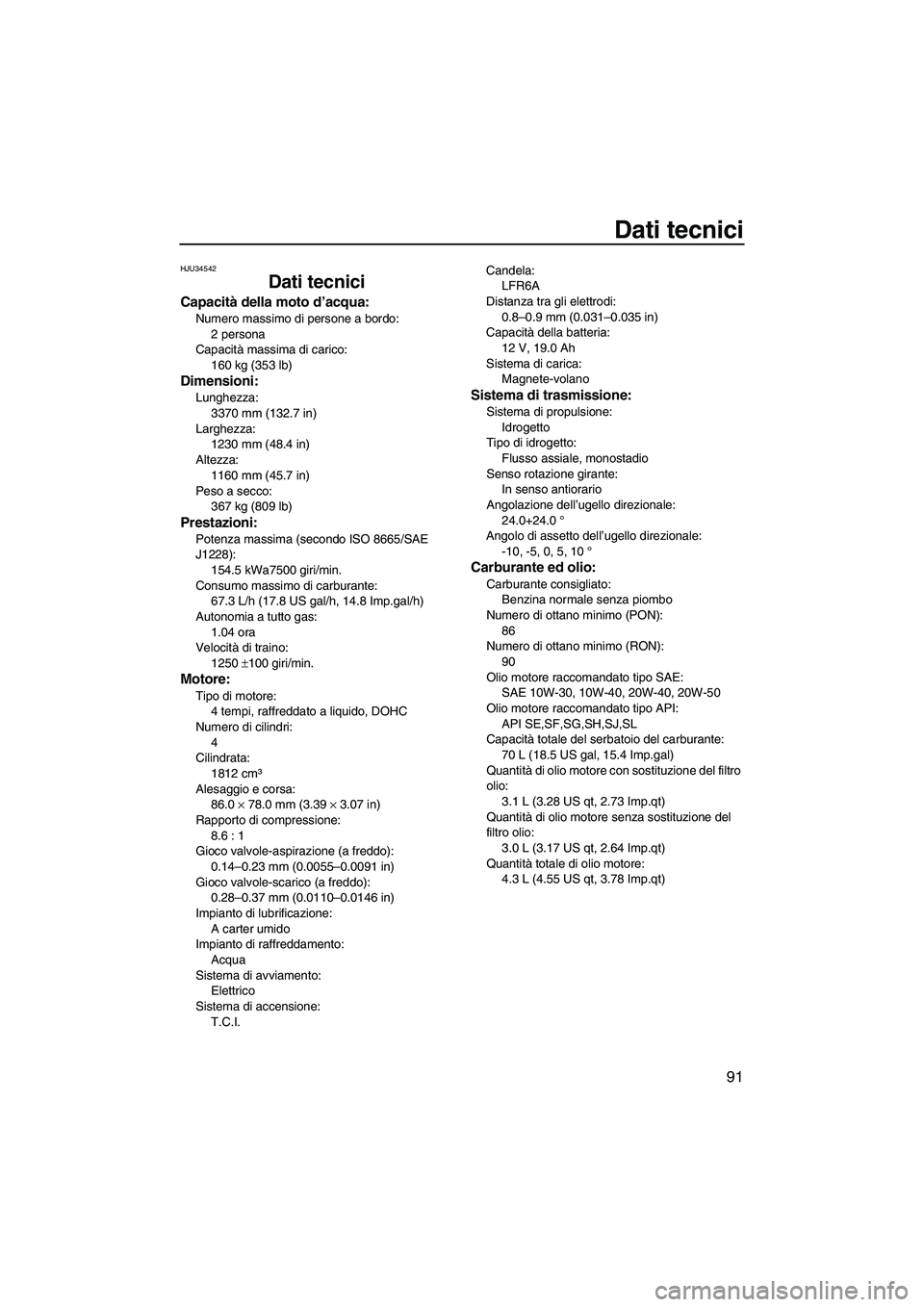

Dati tecnici
91
HJU34542
Dati tecnici
Capacità della moto d’acqua:
Numero massimo di persone a bordo:
2 persona
Capacità massima di carico:
160 kg (353 lb)
Dimensioni:
Lunghezza:
3370 mm (132.7 in)
Larghezza:
1230 mm (48.4 in)
Altezza:
1160 mm (45.7 in)
Peso a secco:
367 kg (809 lb)
Prestazioni:
Potenza massima (secondo ISO 8665/SAE
J1228):
154.5 kWa7500 giri/min.
Consumo massimo di carburante:
67.3 L/h (17.8 US gal/h, 14.8 Imp.gal/h)
Autonomia a tutto gas:
1.04 ora
Velocità di traino:
1250 ±100 giri/min.
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, DOHC
Numero di cilindri:
4
Cilindrata:
1812 cm³
Alesaggio e corsa:
86.0 × 78.0 mm (3.39 × 3.07 in)
Rapporto di compressione:
8.6 : 1
Gioco valvole-aspirazione (a freddo):
0.14–0.23 mm (0.0055–0.0091 in)
Gioco valvole-scarico (a freddo):
0.28–0.37 mm (0.0110–0.0146 in)
Impianto di lubrificazione:
A carter umido
Impianto di raffreddamento:
Acqua
Sistema di avviamento:
Elettrico
Sistema di accensione:
T.C.I.Candela:
LFR6A
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Capacità della batteria:
12 V, 19.0 Ah
Sistema di carica:
Magnete-volano
Sistema di trasmissione:
Sistema di propulsione:
Idrogetto
Tipo di idrogetto:
Flusso assiale, monostadio
Senso rotazione girante:
In senso antiorario
Angolazione dell’ugello direzionale:
24.0+24.0 °
Angolo di assetto dell’ugello direzionale:
-10, -5, 0, 5, 10 °
Carburante ed olio:
Carburante consigliato:
Benzina normale senza piombo
Numero di ottano minimo (PON):
86
Numero di ottano minimo (RON):
90
Olio motore raccomandato tipo SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Olio motore raccomandato tipo API:
API SE,SF,SG,SH,SJ,SL
Capacità totale del serbatoio del carburante:
70 L (18.5 US gal, 15.4 Imp.gal)
Quantità di olio motore con sostituzione del filtro
olio:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Quantità di olio motore senza sostituzione del
filtro olio:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantità totale di olio motore:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2R71H0.book Page 91 Thursday, July 16, 2009 11:29 AM

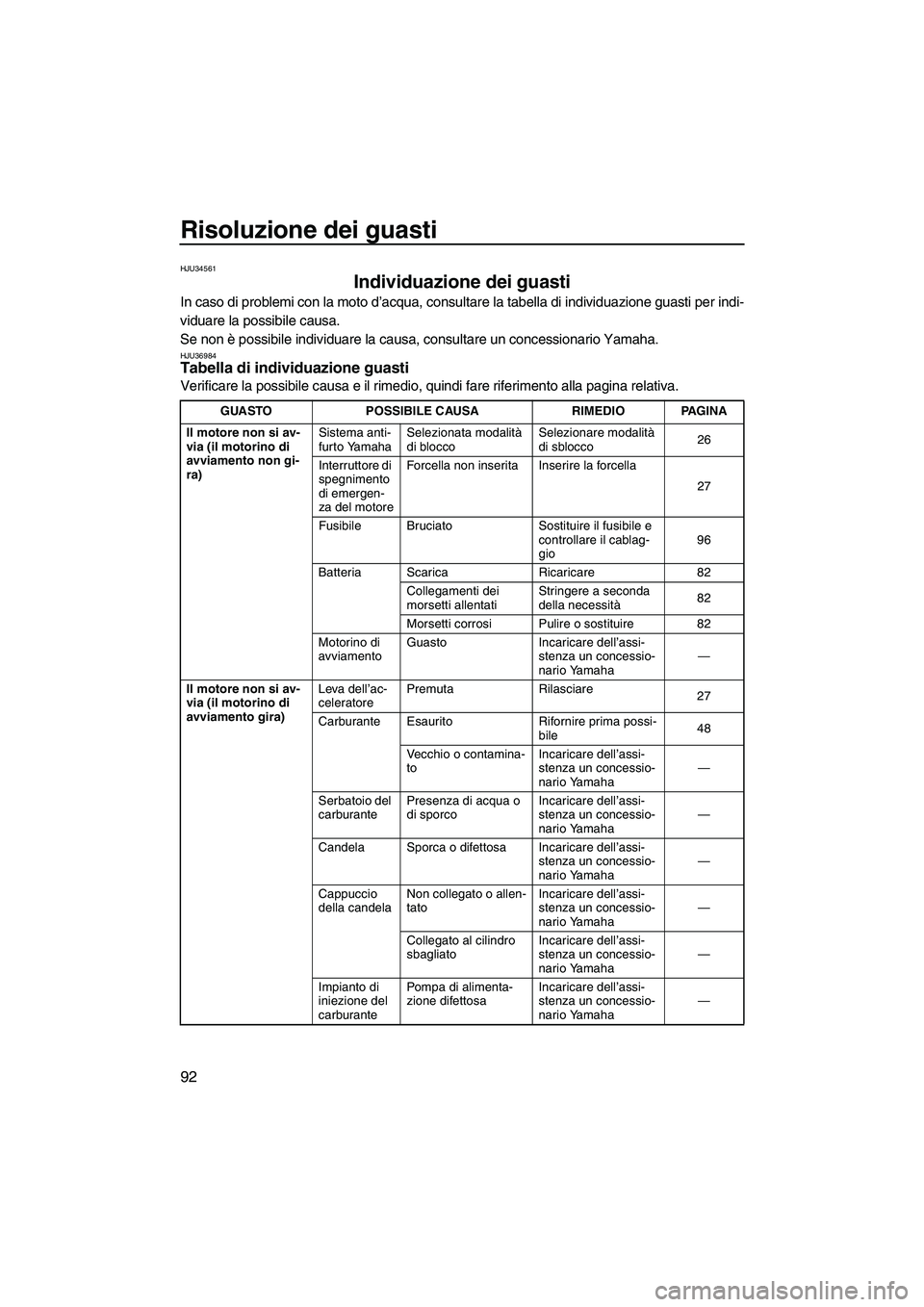

Risoluzione dei guasti
92
HJU34561
Individuazione dei guasti
In caso di problemi con la moto d’acqua, consultare la tabella di individuazione guasti per indi-
viduare la possibile causa.
Se non è possibile individuare la causa, consultare un concessionario Yamaha.
HJU36984Tabella di individuazione guasti
Verificare la possibile causa e il rimedio, quindi fare riferimento alla pagina relativa.
GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
Il motore non si av-
via (il motorino di
avviamento non gi-
ra)Sistema anti-
furto YamahaSelezionata modalità
di bloccoSelezionare modalità
di sblocco26
Interruttore di
spegnimento
di emergen-
za del motoreForcella non inserita Inserire la forcella
27
Fusibile Bruciato Sostituire il fusibile e
controllare il cablag-
gio96
Batteria Scarica Ricaricare 82
Collegamenti dei
morsetti allentatiStringere a seconda
della necessità82
Morsetti corrosi Pulire o sostituire 82
Motorino di
avviamentoGuasto Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Il motore non si av-
via (il motorino di
avviamento gira)Leva dell’ac-
celeratorePremuta Rilasciare
27
Carburante Esaurito Rifornire prima possi-
bile48
Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Collegato al cilindro
sbagliatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburantePompa di alimenta-
zione difettosaIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
UF2R71H0.book Page 92 Thursday, July 16, 2009 11:29 AM

Risoluzione dei guasti
93
Il motore gira in
modo irregolare o si
spegneCarburante Esaurito Rifornire prima possi-
bile48
Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Serbatoio del
carburantePresenza di acqua o
di sporcoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Distanza elettrodi er-
rataIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Fessurato, con strap-
pi o danneggiatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Impianto di
iniezione del
carburanteIniettori guasti o inta-
satiIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Spia di allarme o
simbolo lampeg-
giante o acceso a
luce fissaLivello carbu-
ranteEsaurito Rifornire prima possi-
bile48
Spia di allar-
me pressio-
ne olioCalo della pressione
dell’olioIncaricare dell’assi-
stenza un concessio-
nario Yamaha38
Surriscalda-
mento del
motorePresa d’acqua
dell’idrogetto intasataPulire
95
Spia di allar-
me controllo
motoreSensori difettosi Incaricare dell’assi-
stenza un concessio-
nario Yamaha40 GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2R71H0.book Page 93 Thursday, July 16, 2009 11:29 AM

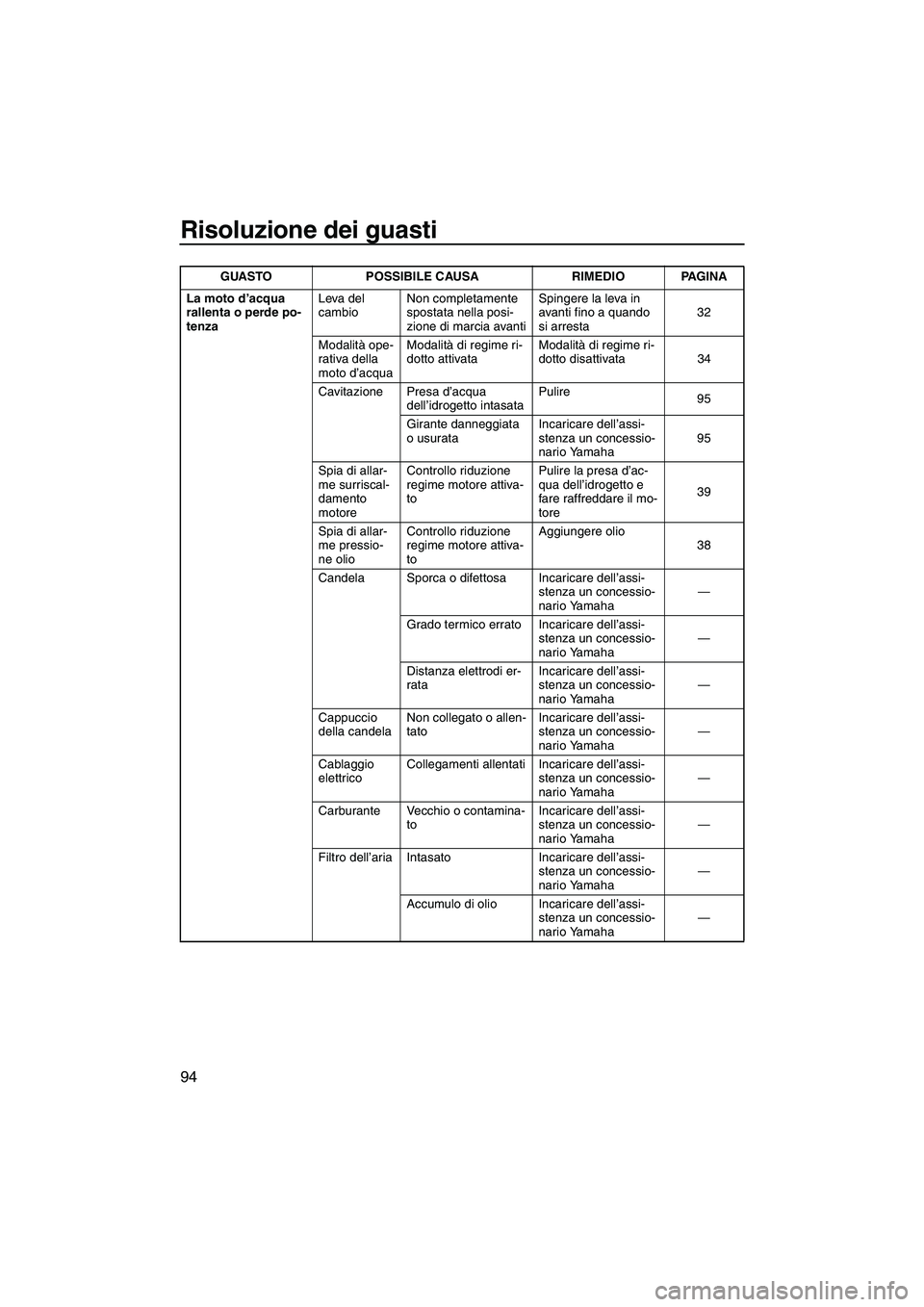

Risoluzione dei guasti
94
La moto d’acqua
rallenta o perde po-
tenzaLeva del
cambioNon completamente
spostata nella posi-
zione di marcia avantiSpingere la leva in
avanti fino a quando
si arresta32
Modalità ope-
rativa della
moto d’acquaModalità di regime ri-
dotto attivataModalità di regime ri-
dotto disattivata 34
Cavitazione Presa d’acqua
dell’idrogetto intasataPulire
95
Girante danneggiata
o usurataIncaricare dell’assi-
stenza un concessio-
nario Yamaha95
Spia di allar-
me surriscal-
damento
motoreControllo riduzione
regime motore attiva-
toPulire la presa d’ac-
qua dell’idrogetto e
fare raffreddare il mo-
tore39
Spia di allar-
me pressio-
ne olioControllo riduzione
regime motore attiva-
toAggiungere olio
38
Candela Sporca o difettosa Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Grado termico errato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Distanza elettrodi er-
rataIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cappuccio
della candelaNon collegato o allen-
tatoIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Cablaggio
elettricoCollegamenti allentati Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Carburante Vecchio o contamina-
toIncaricare dell’assi-
stenza un concessio-
nario Yamaha—
Filtro dell’aria Intasato Incaricare dell’assi-
stenza un concessio-
nario Yamaha—
Accumulo di olio Incaricare dell’assi-
stenza un concessio-
nario Yamaha— GUASTO POSSIBILE CAUSA RIMEDIO PAGINA
UF2R71H0.book Page 94 Thursday, July 16, 2009 11:29 AM

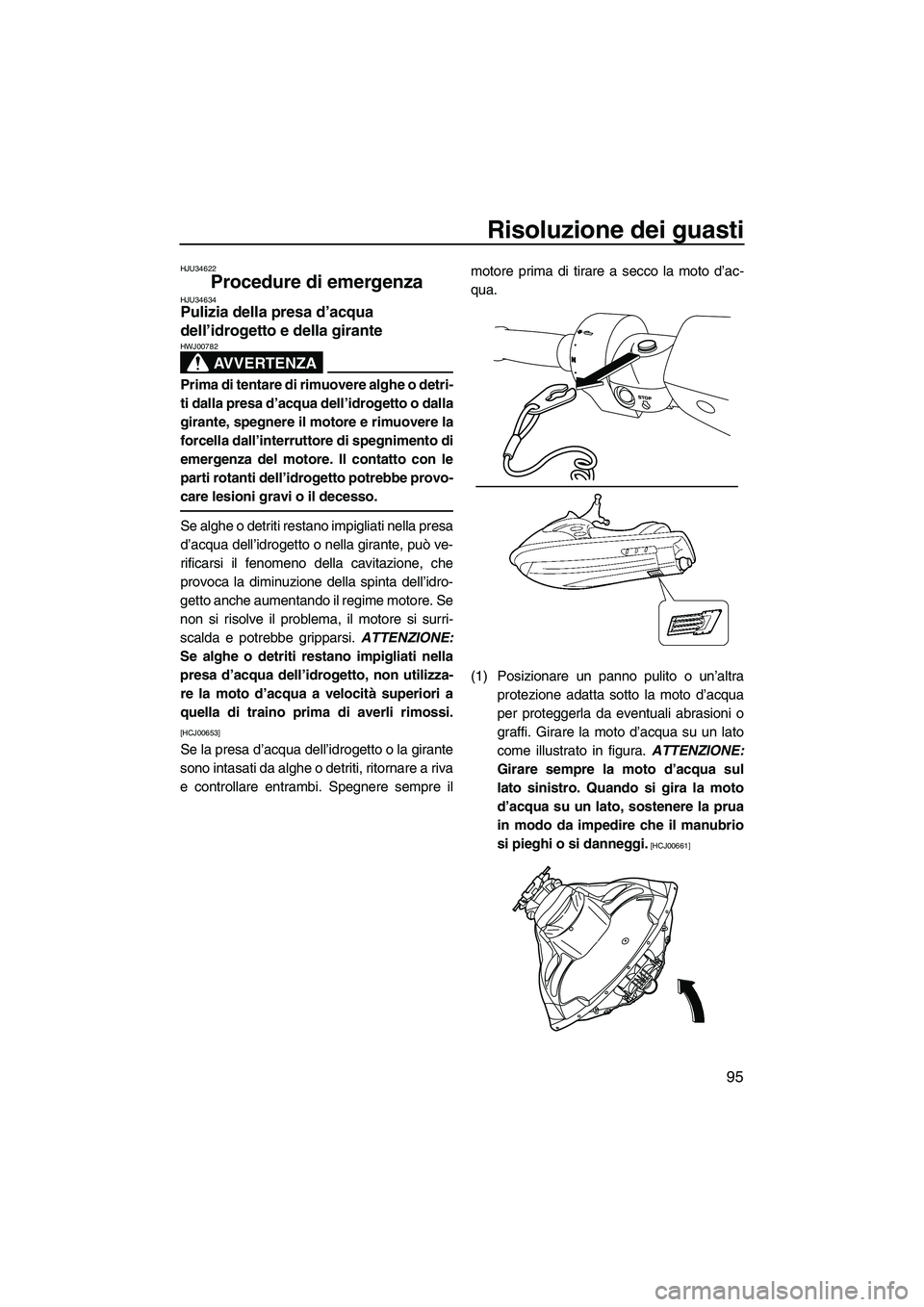

Risoluzione dei guasti
95
HJU34622
Procedure di emergenza HJU34634Pulizia della presa d’acqua
dell’idrogetto e della girante
AVVERTENZA
HWJ00782
Prima di tentare di rimuovere alghe o detri-
ti dalla presa d’acqua dell’idrogetto o dalla
girante, spegnere il motore e rimuovere la
forcella dall’interruttore di spegnimento di
emergenza del motore. Il contatto con le
parti rotanti dell’idrogetto potrebbe provo-
care lesioni gravi o il decesso.
Se alghe o detriti restano impigliati nella presa
d’acqua dell’idrogetto o nella girante, può ve-
rificarsi il fenomeno della cavitazione, che
provoca la diminuzione della spinta dell’idro-
getto anche aumentando il regime motore. Se
non si risolve il problema, il motore si surri-
scalda e potrebbe gripparsi. ATTENZIONE:
Se alghe o detriti restano impigliati nella
presa d’acqua dell’idrogetto, non utilizza-
re la moto d’acqua a velocità superiori a
quella di traino prima di averli rimossi.
[HCJ00653]
Se la presa d’acqua dell’idrogetto o la girante
sono intasati da alghe o detriti, ritornare a riva
e controllare entrambi. Spegnere sempre ilmotore prima di tirare a secco la moto d’ac-
qua.
(1) Posizionare un panno pulito o un’altra
protezione adatta sotto la moto d’acqua
per proteggerla da eventuali abrasioni o
graffi. Girare la moto d’acqua su un lato
come illustrato in figura. ATTENZIONE:
Girare sempre la moto d’acqua sul
lato sinistro. Quando si gira la moto
d’acqua su un lato, sostenere la prua
in modo da impedire che il manubrio
si pieghi o si danneggi.
[HCJ00661]
UF2R71H0.book Page 95 Thursday, July 16, 2009 11:29 AM

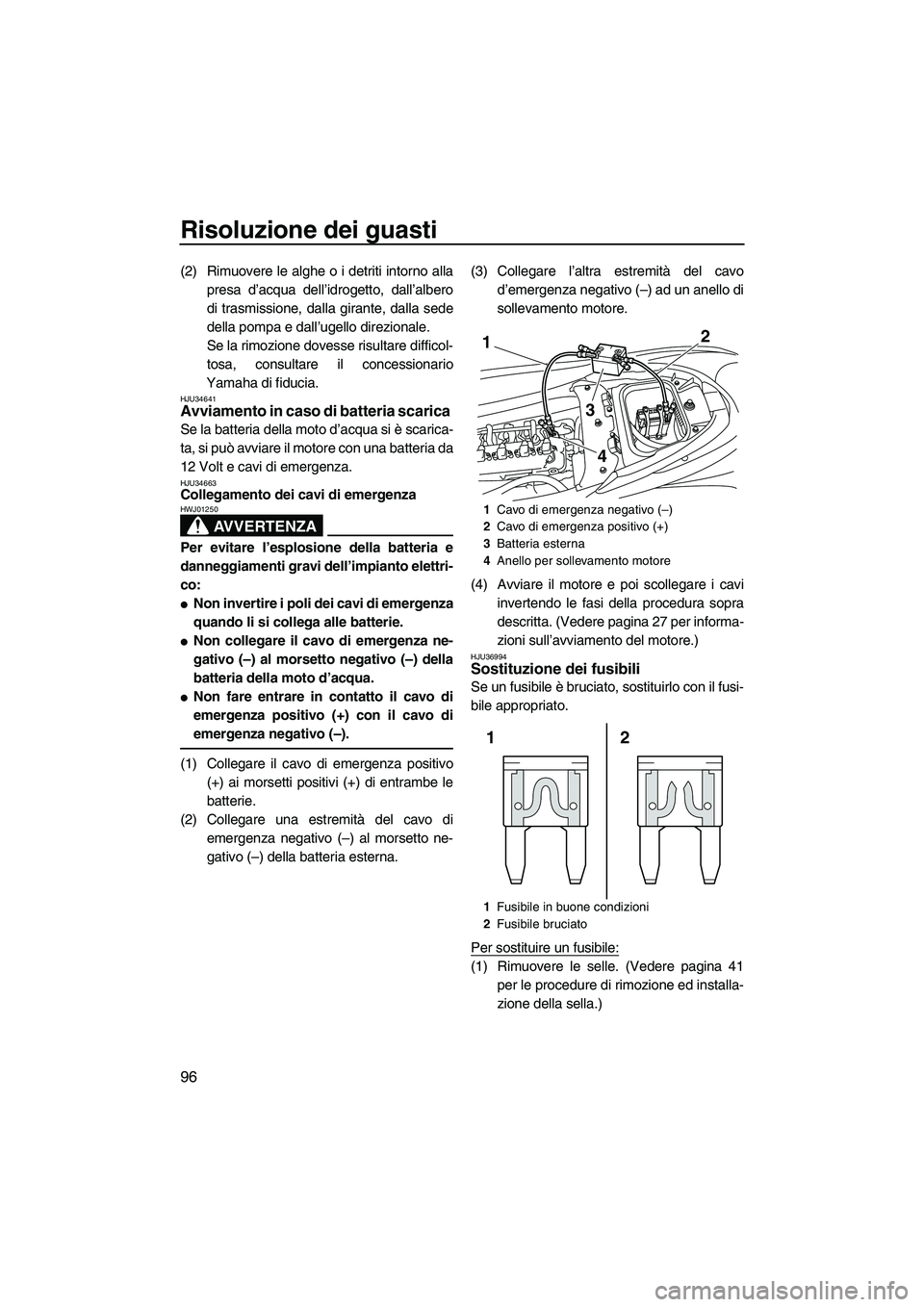

Risoluzione dei guasti
96
(2) Rimuovere le alghe o i detriti intorno alla
presa d’acqua dell’idrogetto, dall’albero
di trasmissione, dalla girante, dalla sede
della pompa e dall’ugello direzionale.
Se la rimozione dovesse risultare difficol-
tosa, consultare il concessionario
Yamaha di fiducia.
HJU34641Avviamento in caso di batteria scarica
Se la batteria della moto d’acqua si è scarica-
ta, si può avviare il motore con una batteria da
12 Volt e cavi di emergenza.
HJU34663Collegamento dei cavi di emergenza
AVVERTENZA
HWJ01250
Per evitare l’esplosione della batteria e
danneggiamenti gravi dell’impianto elettri-
co:

Non invertire i poli dei cavi di emergenza
quando li si collega alle batterie.

Non collegare il cavo di emergenza ne-
gativo (–) al morsetto negativo (–) della
batteria della moto d’acqua.

Non fare entrare in contatto il cavo di
emergenza positivo (+) con il cavo di
emergenza negativo (–).
(1) Collegare il cavo di emergenza positivo
(+) ai morsetti positivi (+) di entrambe le
batterie.
(2) Collegare una estremità del cavo di
emergenza negativo (–) al morsetto ne-
gativo (–) della batteria esterna.(3) Collegare l’altra estremità del cavo
d’emergenza negativo (–) ad un anello di
sollevamento motore.
(4) Avviare il motore e poi scollegare i cavi
invertendo le fasi della procedura sopra
descritta. (Vedere pagina 27 per informa-
zioni sull’avviamento del motore.)
HJU36994Sostituzione dei fusibili
Se un fusibile è bruciato, sostituirlo con il fusi-
bile appropriato.
Per sostituire un fusibile:
(1) Rimuovere le selle. (Vedere pagina 41
per le procedure di rimozione ed installa-
zione della sella.)
1Cavo di emergenza negativo (–)
2Cavo di emergenza positivo (+)
3Batteria esterna
4Anello per sollevamento motore
1Fusibile in buone condizioni
2Fusibile bruciato
2
3 1
4
2 1
UF2R71H0.book Page 96 Thursday, July 16, 2009 11:29 AM
