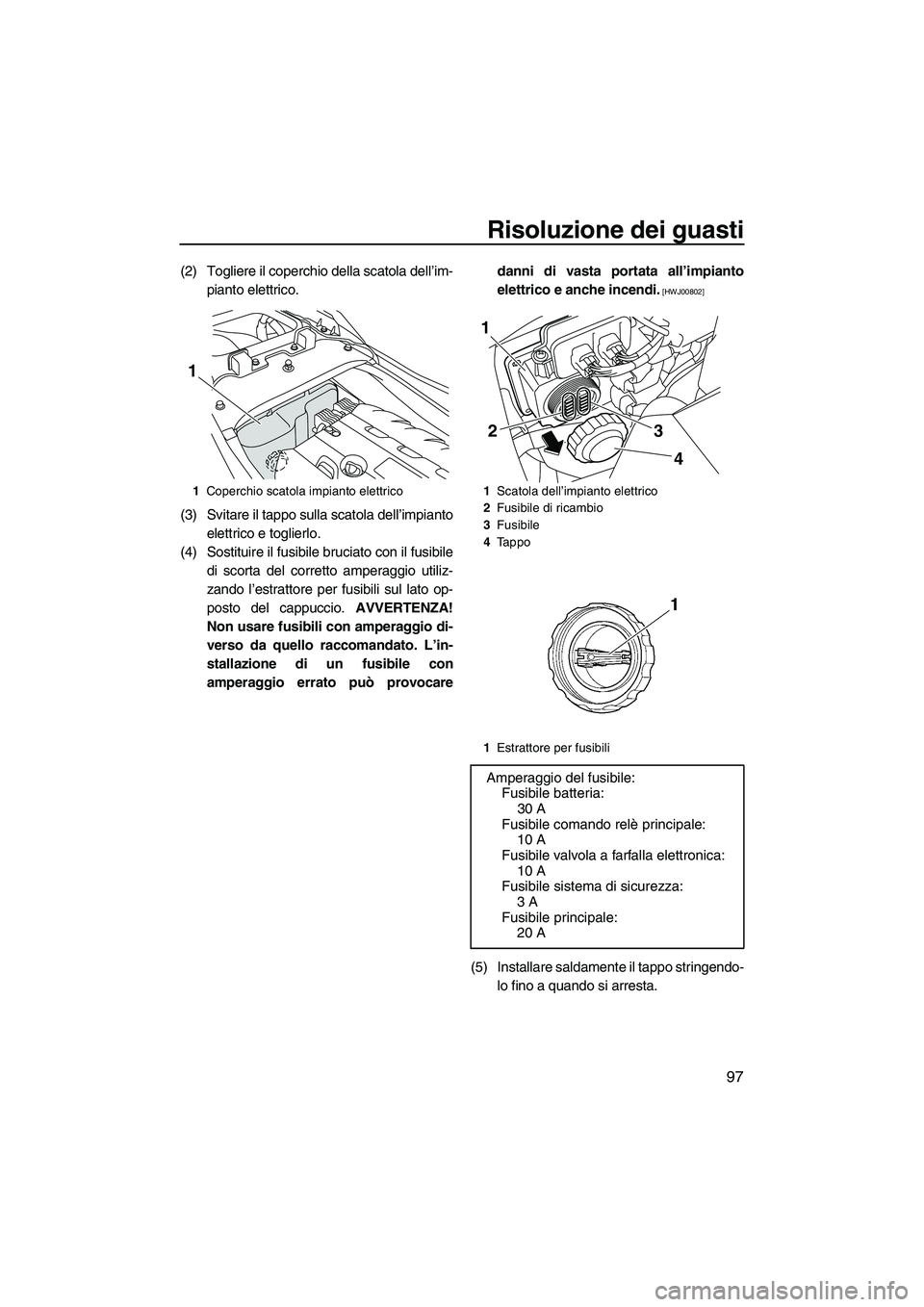

Risoluzione dei guasti
97
(2) Togliere il coperchio della scatola dell’im-
pianto elettrico.
(3) Svitare il tappo sulla scatola dell’impianto
elettrico e toglierlo.
(4) Sostituire il fusibile bruciato con il fusibile
di scorta del corretto amperaggio utiliz-
zando l’estrattore per fusibili sul lato op-
posto del cappuccio. AVVERTENZA!
Non usare fusibili con amperaggio di-
verso da quello raccomandato. L’in-
stallazione di un fusibile con
amperaggio errato può provocaredanni di vasta portata all’impianto
elettrico e anche incendi.
[HWJ00802]
(5) Installare saldamente il tappo stringendo-
lo fino a quando si arresta.
1Coperchio scatola impianto elettrico
1
1Scatola dell’impianto elettrico
2Fusibile di ricambio
3Fusibile
4Ta p p o
1Estrattore per fusibili
Amperaggio del fusibile:
Fusibile batteria:
30 A
Fusibile comando relè principale:
10 A
Fusibile valvola a farfalla elettronica:
10 A
Fusibile sistema di sicurezza:
3 A
Fusibile principale:
20 A
3 2
4
1
UF2R71H0.book Page 97 Thursday, July 16, 2009 11:29 AM

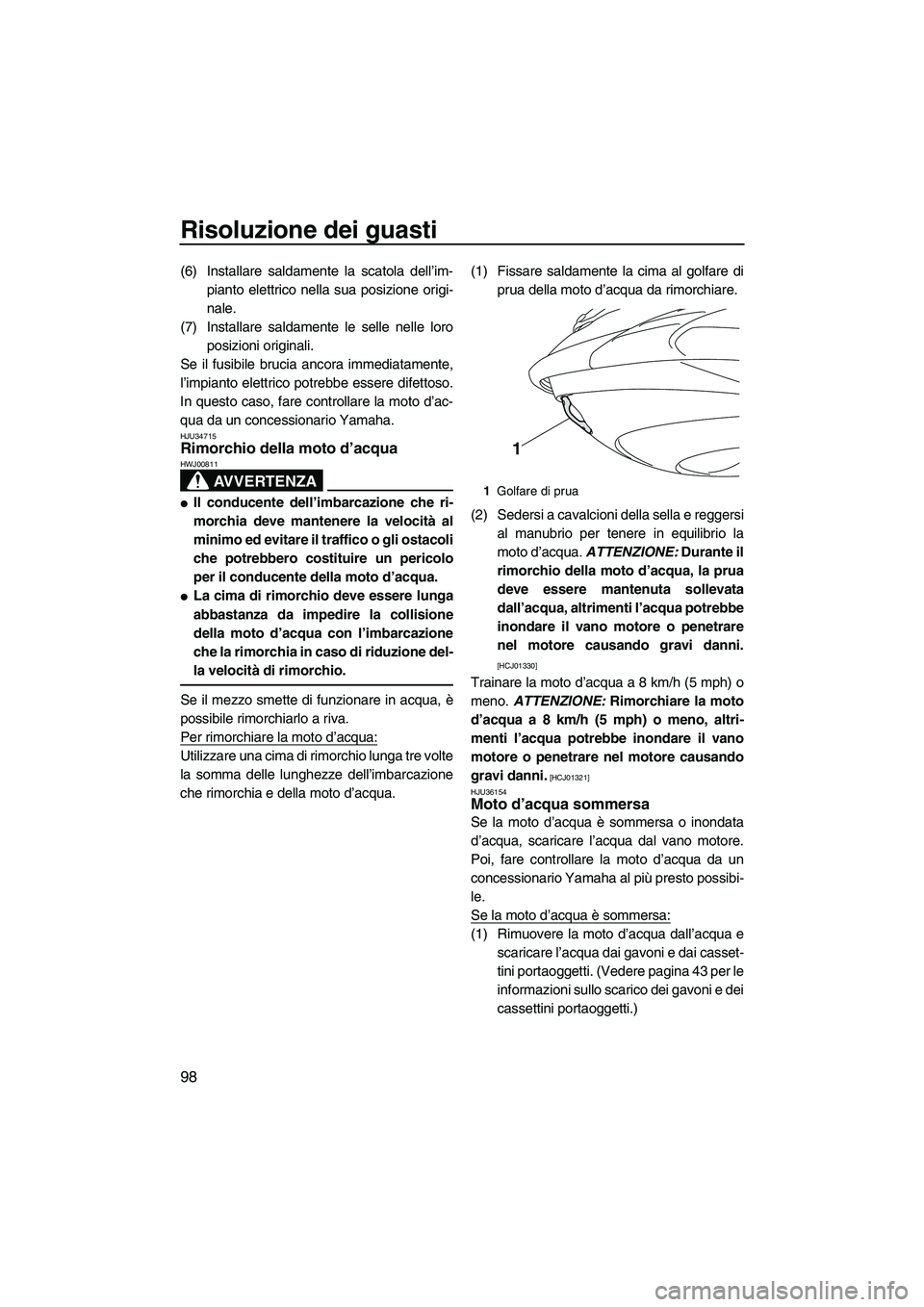

Risoluzione dei guasti
98
(6) Installare saldamente la scatola dell’im-
pianto elettrico nella sua posizione origi-
nale.
(7) Installare saldamente le selle nelle loro
posizioni originali.
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difettoso.
In questo caso, fare controllare la moto d’ac-
qua da un concessionario Yamaha.
HJU34715Rimorchio della moto d’acqua
AVVERTENZA
HWJ00811

Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.

La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre volte
la somma delle lunghezze dell’imbarcazione
che rimorchia e della moto d’acqua.(1) Fissare saldamente la cima al golfare di
prua della moto d’acqua da rimorchiare.
(2) Sedersi a cavalcioni della sella e reggersi
al manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante il
rimorchio della moto d’acqua, la prua
deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potrebbe
inondare il vano motore o penetrare
nel motore causando gravi danni.
[HCJ01330]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01321]
HJU36154
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua dal vano motore.
Poi, fare controllare la moto d’acqua da un
concessionario Yamaha al più presto possibi-
le.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e
scaricare l’acqua dai gavoni e dai casset-
tini portaoggetti. (Vedere pagina 43 per le
informazioni sullo scarico dei gavoni e dei
cassettini portaoggetti.)
1Golfare di prua
1
UF2R71H0.book Page 98 Thursday, July 16, 2009 11:29 AM

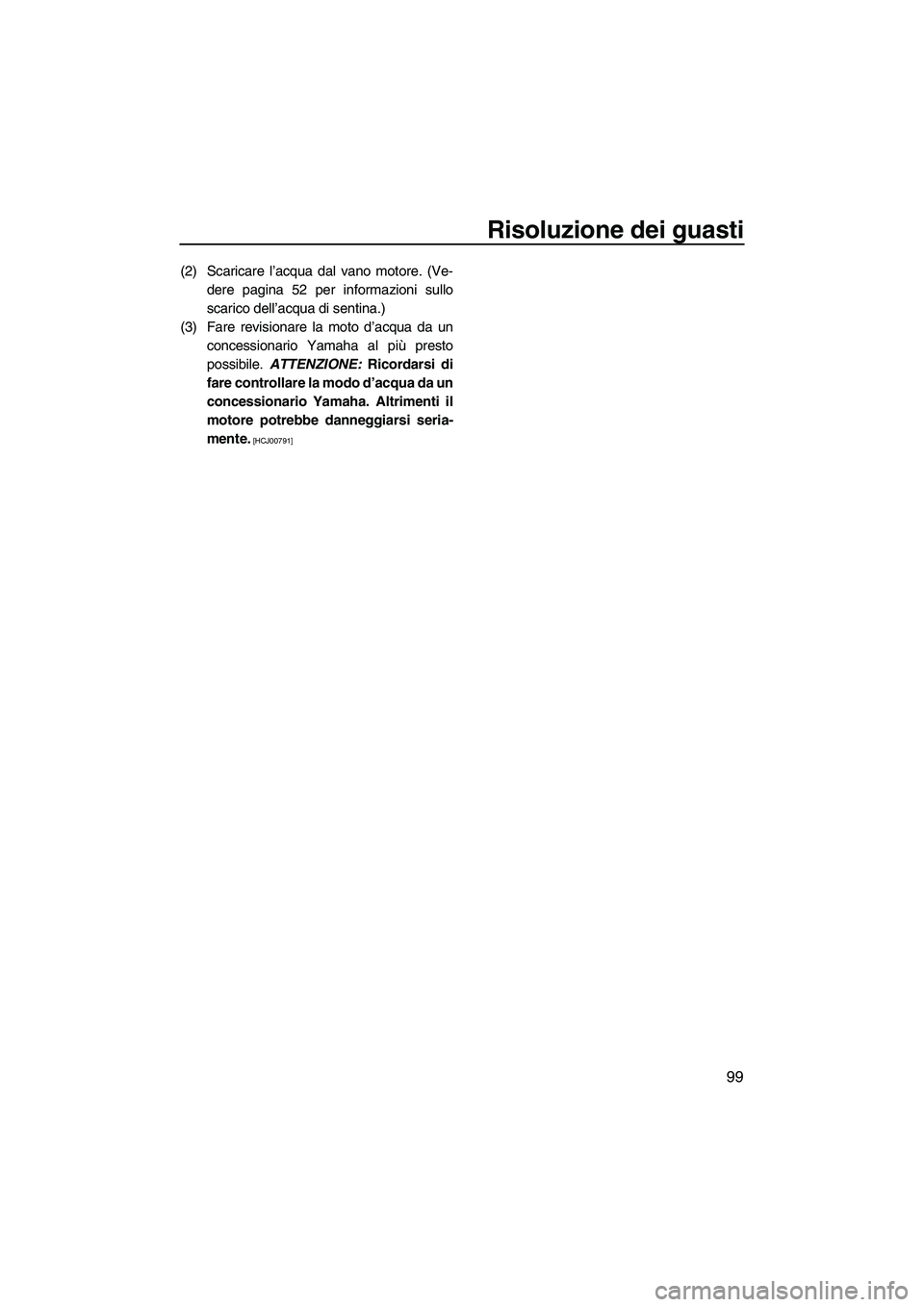

Risoluzione dei guasti
99
(2) Scaricare l’acqua dal vano motore. (Ve-
dere pagina 52 per informazioni sullo
scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un
concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da un
concessionario Yamaha. Altrimenti il
motore potrebbe danneggiarsi seria-
mente.
[HCJ00791]
UF2R71H0.book Page 99 Thursday, July 16, 2009 11:29 AM

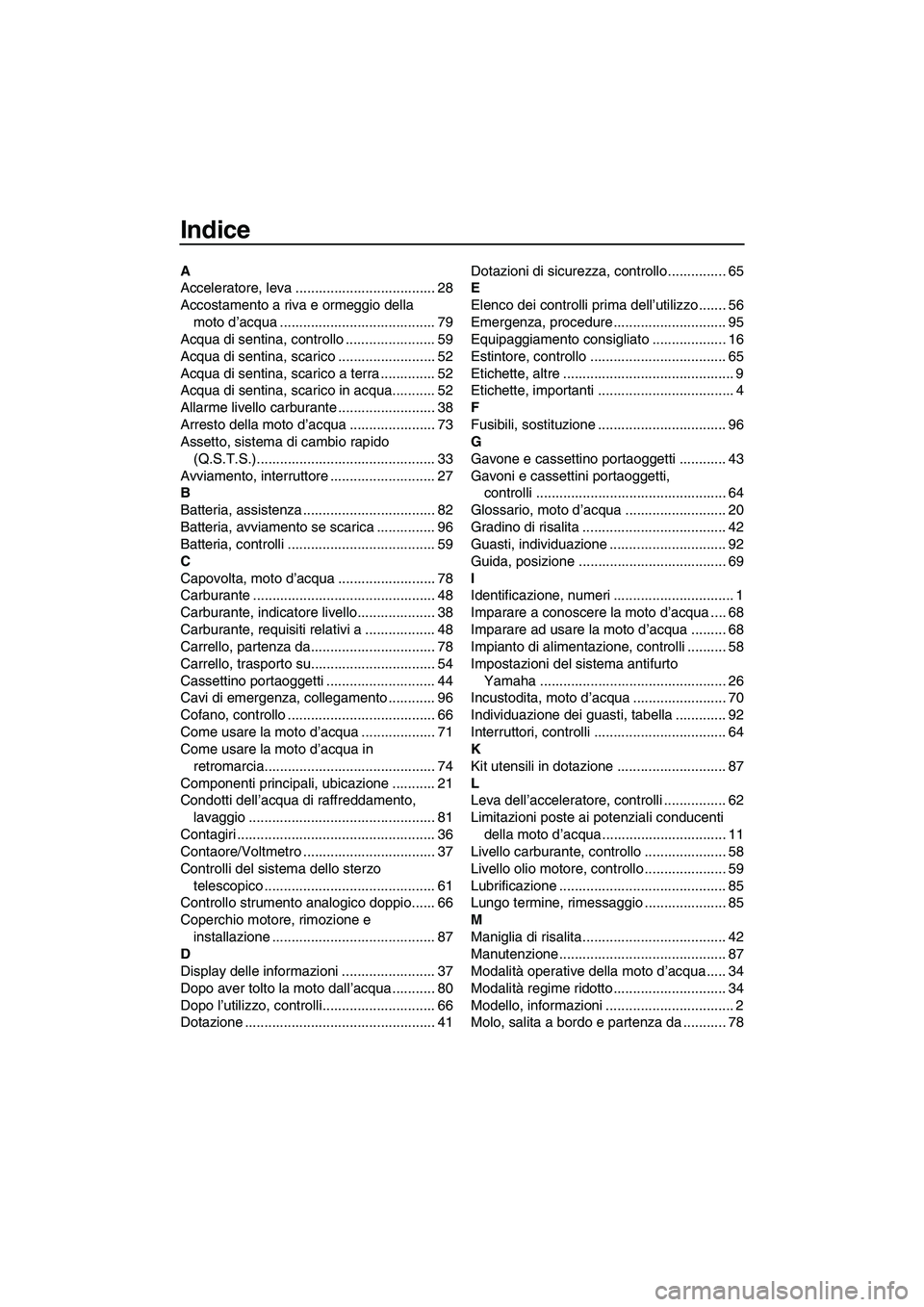

Indice
A
Acceleratore, leva .................................... 28
Accostamento a riva e ormeggio della
moto d’acqua ........................................ 79
Acqua di sentina, controllo ....................... 59
Acqua di sentina, scarico ......................... 52
Acqua di sentina, scarico a terra .............. 52
Acqua di sentina, scarico in acqua........... 52
Allarme livello carburante ......................... 38
Arresto della moto d’acqua ...................... 73
Assetto, sistema di cambio rapido
(Q.S.T.S.).............................................. 33
Avviamento, interruttore ........................... 27
B
Batteria, assistenza .................................. 82
Batteria, avviamento se scarica ............... 96
Batteria, controlli ...................................... 59
C
Capovolta, moto d’acqua ......................... 78
Carburante ............................................... 48
Carburante, indicatore livello.................... 38
Carburante, requisiti relativi a .................. 48
Carrello, partenza da................................ 78
Carrello, trasporto su................................ 54
Cassettino portaoggetti ............................ 44
Cavi di emergenza, collegamento ............ 96
Cofano, controllo ...................................... 66
Come usare la moto d’acqua ................... 71
Come usare la moto d’acqua in
retromarcia............................................ 74
Componenti principali, ubicazione ........... 21
Condotti dell’acqua di raffreddamento,
lavaggio ................................................ 81
Contagiri ................................................... 36
Contaore/Voltmetro .................................. 37
Controlli del sistema dello sterzo
telescopico ............................................ 61
Controllo strumento analogico doppio...... 66
Coperchio motore, rimozione e
installazione .......................................... 87
D
Display delle informazioni ........................ 37
Dopo aver tolto la moto dall’acqua ........... 80
Dopo l’utilizzo, controlli............................. 66
Dotazione ................................................. 41Dotazioni di sicurezza, controllo............... 65
E
Elenco dei controlli prima dell’utilizzo ....... 56
Emergenza, procedure ............................. 95
Equipaggiamento consigliato ................... 16
Estintore, controllo ................................... 65
Etichette, altre ............................................ 9
Etichette, importanti ................................... 4
F
Fusibili, sostituzione ................................. 96
G
Gavone e cassettino portaoggetti ............ 43
Gavoni e cassettini portaoggetti,
controlli ................................................. 64
Glossario, moto d’acqua .......................... 20
Gradino di risalita ..................................... 42
Guasti, individuazione .............................. 92
Guida, posizione ...................................... 69
I
Identificazione, numeri ............................... 1
Imparare a conoscere la moto d’acqua .... 68
Imparare ad usare la moto d’acqua ......... 68
Impianto di alimentazione, controlli .......... 58
Impostazioni del sistema antifurto
Yamaha ................................................ 26
Incustodita, moto d’acqua ........................ 70
Individuazione dei guasti, tabella ............. 92
Interruttori, controlli .................................. 64
K
Kit utensili in dotazione ............................ 87
L
Leva dell’acceleratore, controlli ................ 62
Limitazioni poste ai potenziali conducenti
della moto d’acqua ................................ 11
Livello carburante, controllo ..................... 58
Livello olio motore, controllo ..................... 59
Lubrificazione ........................................... 85
Lungo termine, rimessaggio ..................... 85
M
Maniglia di risalita..................................... 42
Manutenzione........................................... 87
Modalità operative della moto d’acqua ..... 34
Modalità regime ridotto ............................. 34
Modello, informazioni ................................. 2
Molo, salita a bordo e partenza da ........... 78
UF2R71H0.book Page 1 Thursday, July 16, 2009 11:29 AM

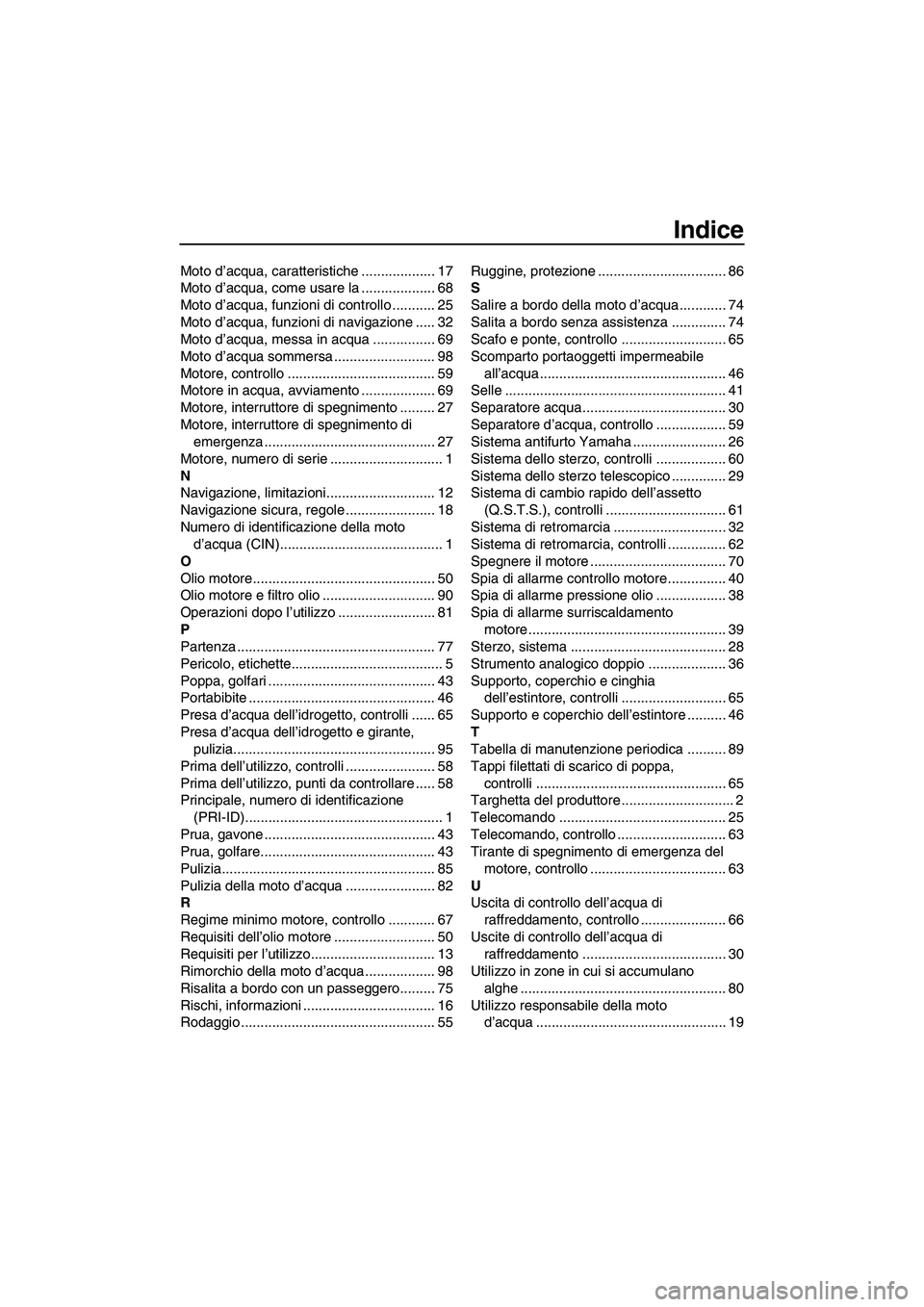

Indice
Moto d’acqua, caratteristiche ................... 17
Moto d’acqua, come usare la ................... 68
Moto d’acqua, funzioni di controllo ........... 25
Moto d’acqua, funzioni di navigazione ..... 32
Moto d’acqua, messa in acqua ................ 69
Moto d’acqua sommersa .......................... 98
Motore, controllo ...................................... 59
Motore in acqua, avviamento ................... 69
Motore, interruttore di spegnimento ......... 27
Motore, interruttore di spegnimento di
emergenza ............................................ 27
Motore, numero di serie ............................. 1
N
Navigazione, limitazioni............................ 12
Navigazione sicura, regole ....................... 18
Numero di identificazione della moto
d’acqua (CIN).......................................... 1
O
Olio motore............................................... 50
Olio motore e filtro olio ............................. 90
Operazioni dopo l’utilizzo ......................... 81
P
Partenza ................................................... 77
Pericolo, etichette....................................... 5
Poppa, golfari ........................................... 43
Portabibite ................................................ 46
Presa d’acqua dell’idrogetto, controlli ...... 65
Presa d’acqua dell’idrogetto e girante,
pulizia.................................................... 95
Prima dell’utilizzo, controlli ....................... 58
Prima dell’utilizzo, punti da controllare ..... 58
Principale, numero di identificazione
(PRI-ID)................................................... 1
Prua, gavone ............................................ 43
Prua, golfare............................................. 43
Pulizia....................................................... 85
Pulizia della moto d’acqua ....................... 82
R
Regime minimo motore, controllo ............ 67
Requisiti dell’olio motore .......................... 50
Requisiti per l’utilizzo................................ 13
Rimorchio della moto d’acqua .................. 98
Risalita a bordo con un passeggero......... 75
Rischi, informazioni .................................. 16
Rodaggio .................................................. 55Ruggine, protezione ................................. 86
S
Salire a bordo della moto d’acqua ............ 74
Salita a bordo senza assistenza .............. 74
Scafo e ponte, controllo ........................... 65
Scomparto portaoggetti impermeabile
all’acqua................................................ 46
Selle ......................................................... 41
Separatore acqua..................................... 30
Separatore d’acqua, controllo .................. 59
Sistema antifurto Yamaha ........................ 26
Sistema dello sterzo, controlli .................. 60
Sistema dello sterzo telescopico .............. 29
Sistema di cambio rapido dell’assetto
(Q.S.T.S.), controlli ............................... 61
Sistema di retromarcia ............................. 32
Sistema di retromarcia, controlli ............... 62
Spegnere il motore ................................... 70
Spia di allarme controllo motore............... 40
Spia di allarme pressione olio .................. 38
Spia di allarme surriscaldamento
motore ................................................... 39
Sterzo, sistema ........................................ 28
Strumento analogico doppio .................... 36
Supporto, coperchio e cinghia
dell’estintore, controlli ........................... 65
Supporto e coperchio dell’estintore .......... 46
T
Tabella di manutenzione periodica .......... 89
Tappi filettati di scarico di poppa,
controlli ................................................. 65
Targhetta del produttore ............................. 2
Telecomando ........................................... 25
Telecomando, controllo ............................ 63
Tirante di spegnimento di emergenza del
motore, controllo ................................... 63
U
Uscita di controllo dell’acqua di
raffreddamento, controllo ...................... 66
Uscite di controllo dell’acqua di
raffreddamento ..................................... 30
Utilizzo in zone in cui si accumulano
alghe ..................................................... 80
Utilizzo responsabile della moto
d’acqua ................................................. 19
UF2R71H0.book Page 2 Thursday, July 16, 2009 11:29 AM

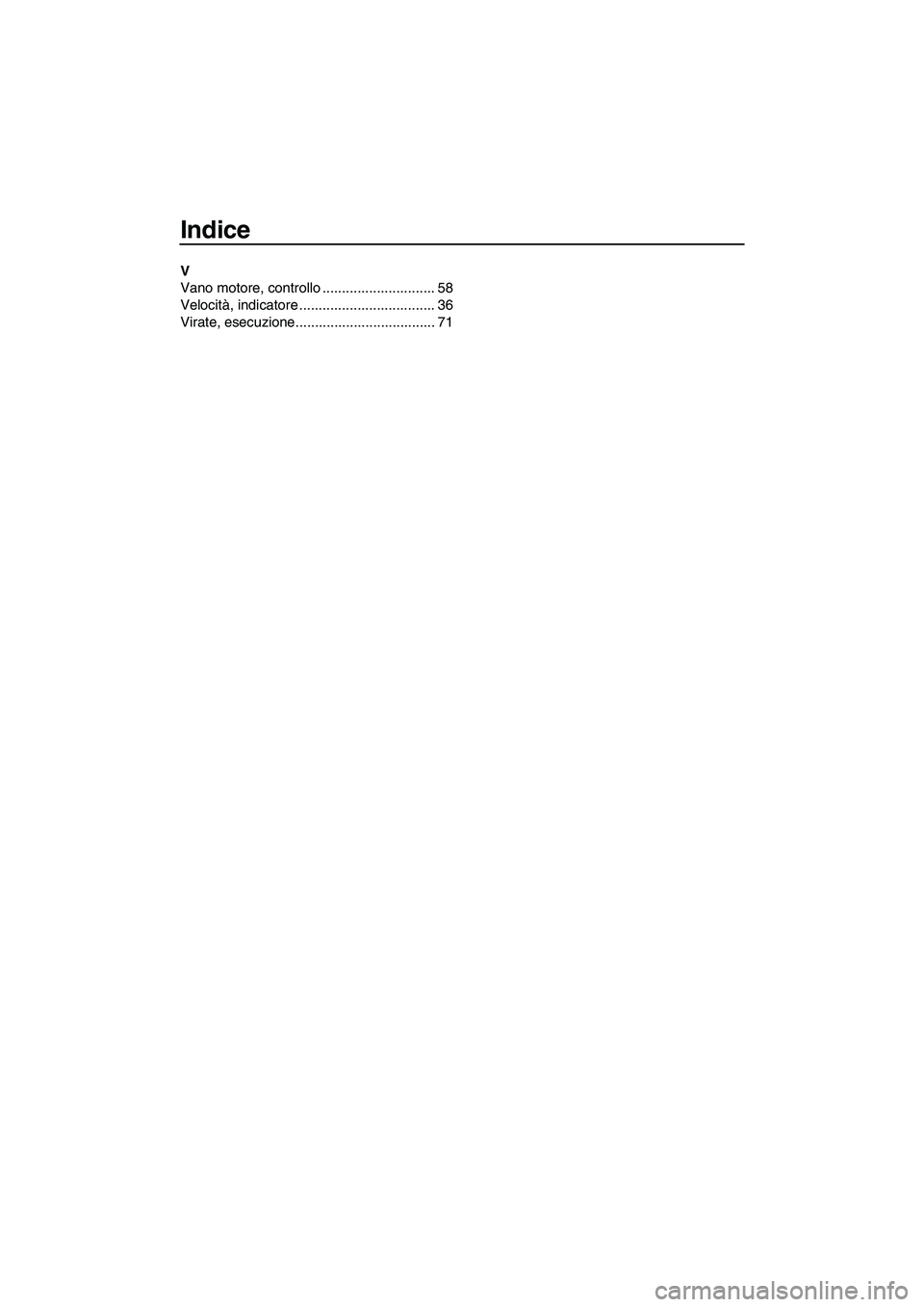

Indice
V
Vano motore, controllo ............................. 58
Velocità, indicatore ................................... 36
Virate, esecuzione.................................... 71
UF2R71H0.book Page 3 Thursday, July 16, 2009 11:29 AM

UF2R71H0.book Page 4 Thursday, July 16, 2009 11:29 AM

YAMAHA MOTOR CO., LTD.
Stampato negli U.S.A.
Agosto 2009–0.4 × 1 CR
UF2R71H0.book Page 1 Thursday, July 16, 2009 11:29 AM
