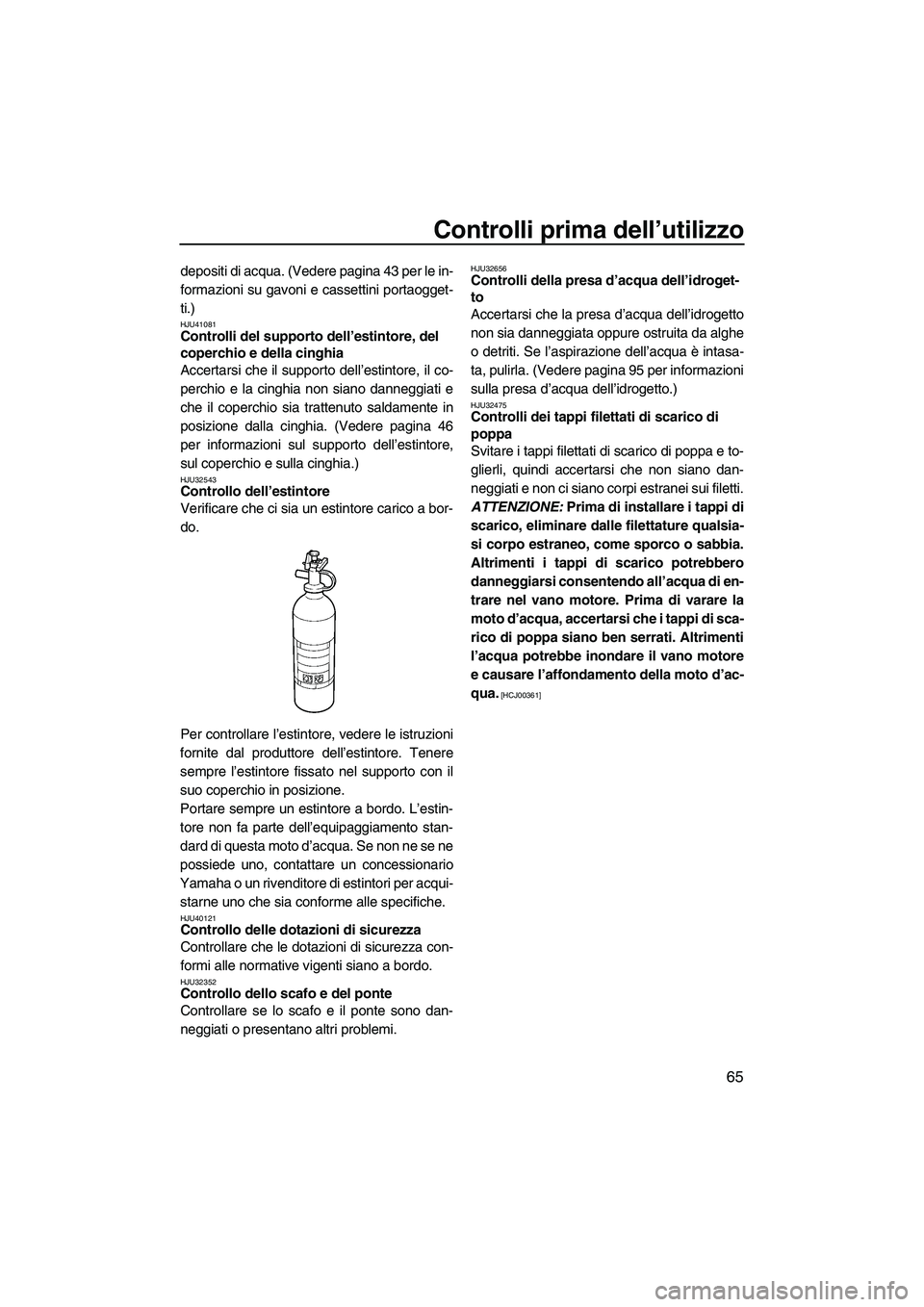

Controlli prima dell’utilizzo
65
depositi di acqua. (Vedere pagina 43 per le in-
formazioni su gavoni e cassettini portaogget-
ti.)
HJU41081Controlli del supporto dell’estintore, del
coperchio e della cinghia
Accertarsi che il supporto dell’estintore, il co-
perchio e la cinghia non siano danneggiati e
che il coperchio sia trattenuto saldamente in
posizione dalla cinghia. (Vedere pagina 46
per informazioni sul supporto dell’estintore,
sul coperchio e sulla cinghia.)
HJU32543Controllo dell’estintore
Verificare che ci sia un estintore carico a bor-
do.
Per controllare l’estintore, vedere le istruzioni
fornite dal produttore dell’estintore. Tenere
sempre l’estintore fissato nel supporto con il
suo coperchio in posizione.
Portare sempre un estintore a bordo. L’estin-
tore non fa parte dell’equipaggiamento stan-
dard di questa moto d’acqua. Se non ne se ne
possiede uno, contattare un concessionario
Yamaha o un rivenditore di estintori per acqui-
starne uno che sia conforme alle specifiche.
HJU40121Controllo delle dotazioni di sicurezza
Controllare che le dotazioni di sicurezza con-
formi alle normative vigenti siano a bordo.
HJU32352Controllo dello scafo e del ponte
Controllare se lo scafo e il ponte sono dan-
neggiati o presentano altri problemi.
HJU32656Controlli della presa d’acqua dell’idroget-
to
Accertarsi che la presa d’acqua dell’idrogetto
non sia danneggiata oppure ostruita da alghe
o detriti. Se l’aspirazione dell’acqua è intasa-
ta, pulirla. (Vedere pagina 95 per informazioni
sulla presa d’acqua dell’idrogetto.)
HJU32475Controlli dei tappi filettati di scarico di
poppa
Svitare i tappi filettati di scarico di poppa e to-
glierli, quindi accertarsi che non siano dan-
neggiati e non ci siano corpi estranei sui filetti.
ATTENZIONE: Prima di installare i tappi di
scarico, eliminare dalle filettature qualsia-
si corpo estraneo, come sporco o sabbia.
Altrimenti i tappi di scarico potrebbero
danneggiarsi consentendo all’acqua di en-
trare nel vano motore. Prima di varare la
moto d’acqua, accertarsi che i tappi di sca-
rico di poppa siano ben serrati. Altrimenti
l’acqua potrebbe inondare il vano motore
e causare l’affondamento della moto d’ac-
qua.
[HCJ00361]
UF2R71H0.book Page 65 Thursday, July 16, 2009 11:29 AM

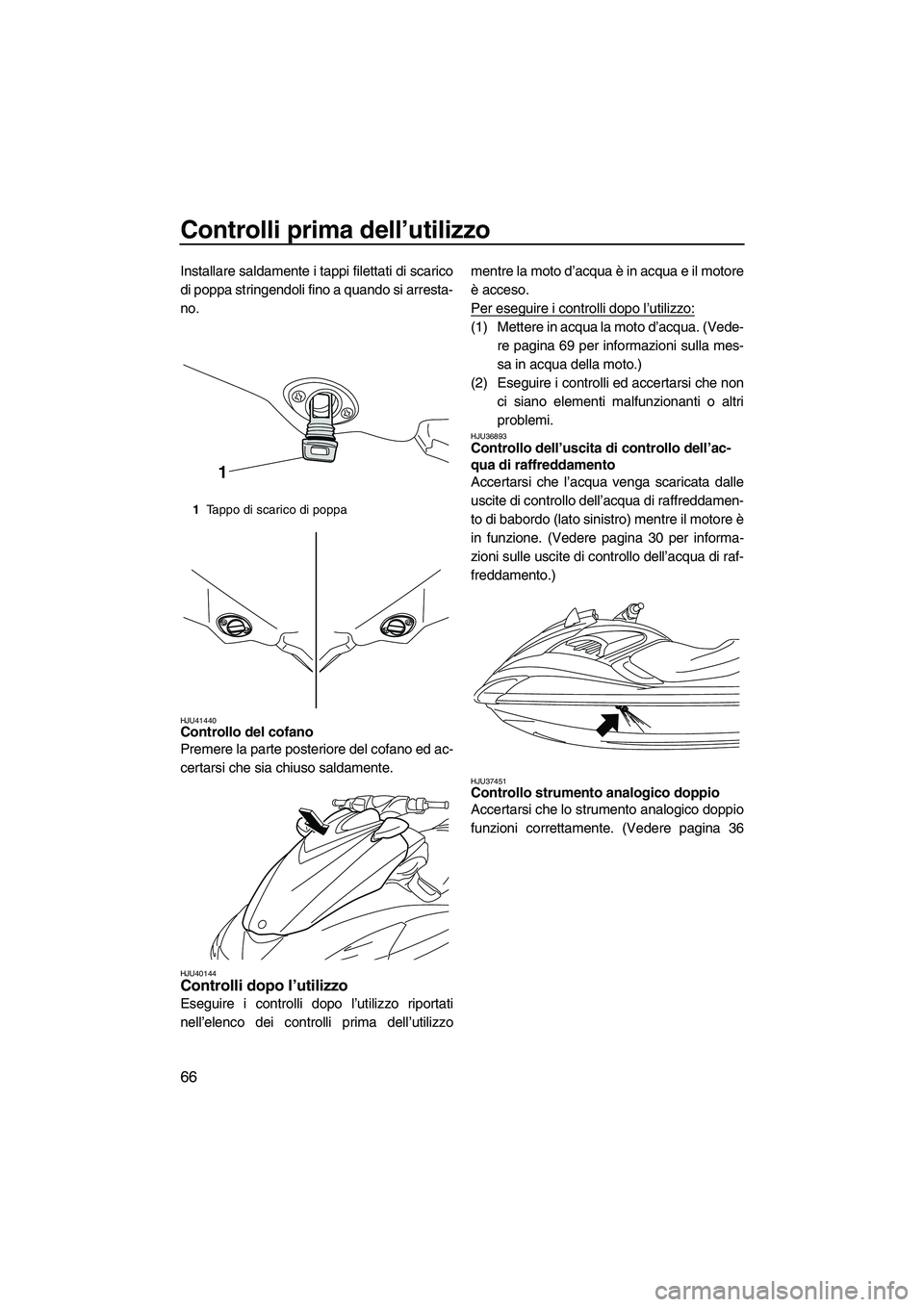

Controlli prima dell’utilizzo
66
Installare saldamente i tappi filettati di scarico
di poppa stringendoli fino a quando si arresta-
no.
HJU41440Controllo del cofano
Premere la parte posteriore del cofano ed ac-
certarsi che sia chiuso saldamente.
HJU40144Controlli dopo l’utilizzo
Eseguire i controlli dopo l’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzomentre la moto d’acqua è in acqua e il motore
è acceso.
Per eseguire i controlli dopo l’utilizzo:
(1) Mettere in acqua la moto d’acqua. (Vede-
re pagina 69 per informazioni sulla mes-
sa in acqua della moto.)
(2) Eseguire i controlli ed accertarsi che non
ci siano elementi malfunzionanti o altri
problemi.
HJU36893Controllo dell’uscita di controllo dell’ac-
qua di raffreddamento
Accertarsi che l’acqua venga scaricata dalle
uscite di controllo dell’acqua di raffreddamen-
to di babordo (lato sinistro) mentre il motore è
in funzione. (Vedere pagina 30 per informa-
zioni sulle uscite di controllo dell’acqua di raf-
freddamento.)
HJU37451Controllo strumento analogico doppio
Accertarsi che lo strumento analogico doppio
funzioni correttamente. (Vedere pagina 36
1Tappo di scarico di poppa
1
UF2R71H0.book Page 66 Thursday, July 16, 2009 11:29 AM

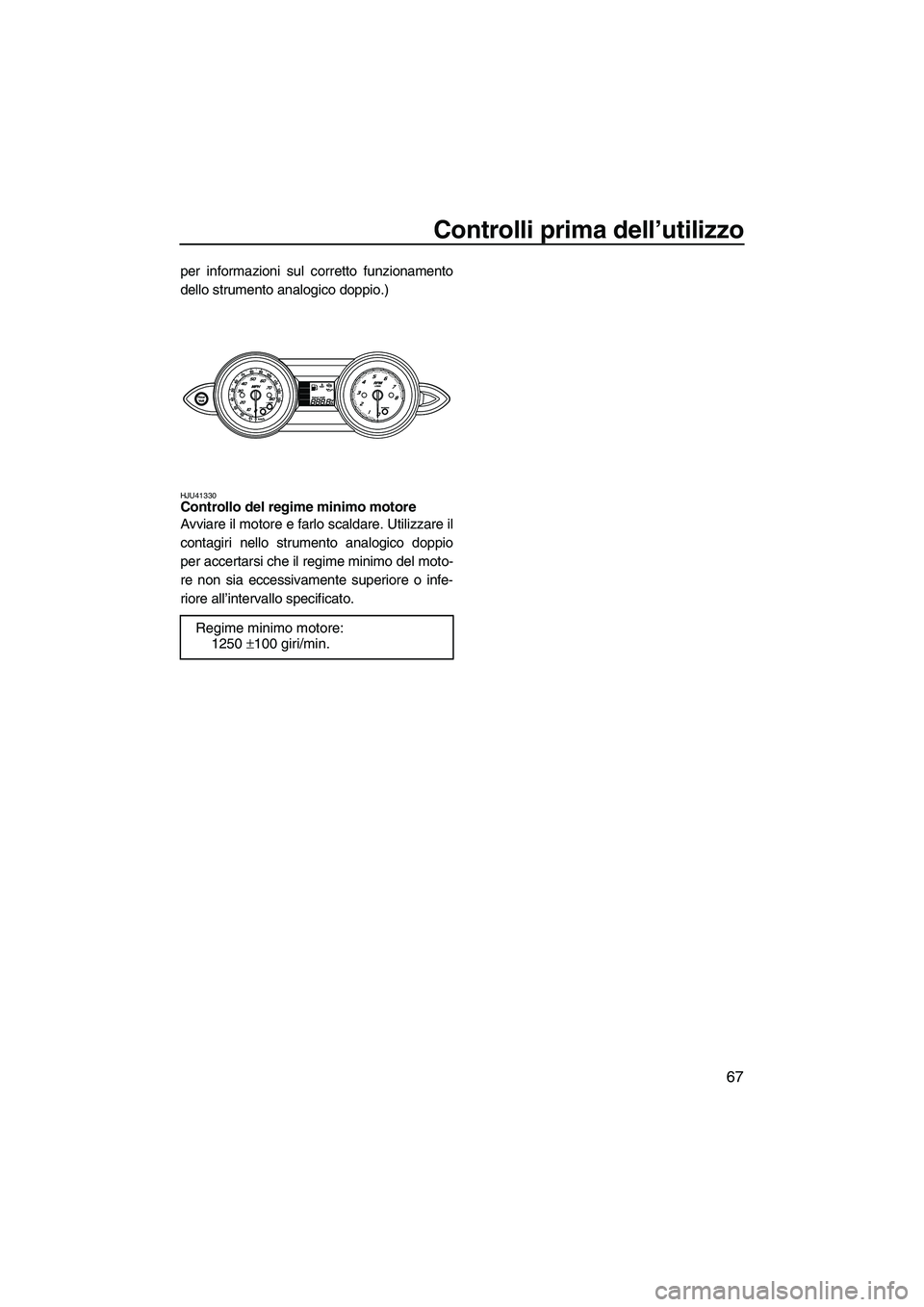

Controlli prima dell’utilizzo
67
per informazioni sul corretto funzionamento
dello strumento analogico doppio.)
HJU41330Controllo del regime minimo motore
Avviare il motore e farlo scaldare. Utilizzare il
contagiri nello strumento analogico doppio
per accertarsi che il regime minimo del moto-
re non sia eccessivamente superiore o infe-
riore all’intervallo specificato.
Regime minimo motore:
1250 ±100 giri/min.
UF2R71H0.book Page 67 Thursday, July 16, 2009 11:29 AM

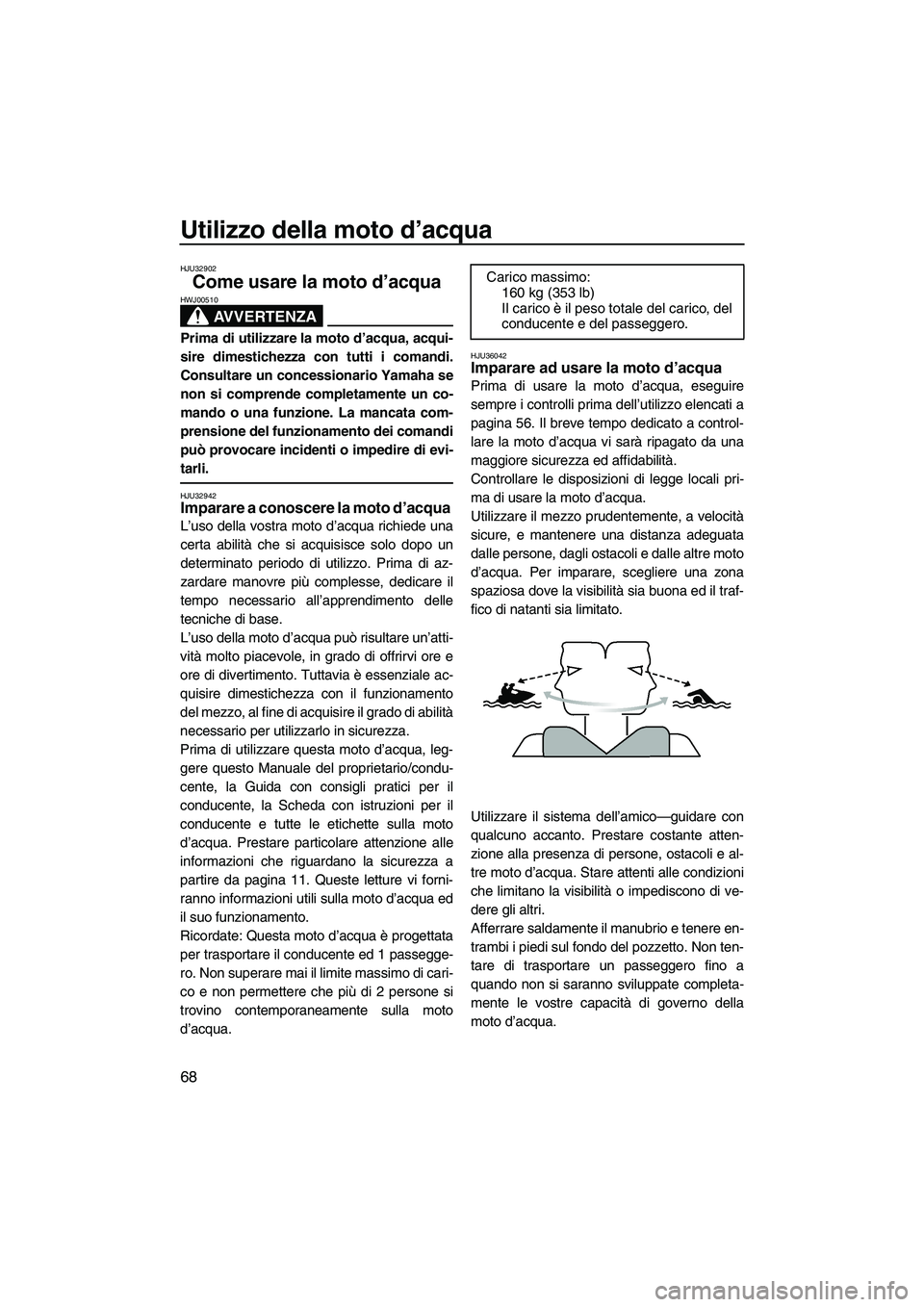

Utilizzo della moto d’acqua
68
HJU32902
Come usare la moto d’acqua
AVVERTENZA
HWJ00510
Prima di utilizzare la moto d’acqua, acqui-
sire dimestichezza con tutti i comandi.
Consultare un concessionario Yamaha se
non si comprende completamente un co-
mando o una funzione. La mancata com-
prensione del funzionamento dei comandi
può provocare incidenti o impedire di evi-
tarli.
HJU32942Imparare a conoscere la moto d’acqua
L’uso della vostra moto d’acqua richiede una
certa abilità che si acquisisce solo dopo un
determinato periodo di utilizzo. Prima di az-
zardare manovre più complesse, dedicare il
tempo necessario all’apprendimento delle
tecniche di base.
L’uso della moto d’acqua può risultare un’atti-
vità molto piacevole, in grado di offrirvi ore e
ore di divertimento. Tuttavia è essenziale ac-
quisire dimestichezza con il funzionamento
del mezzo, al fine di acquisire il grado di abilità
necessario per utilizzarlo in sicurezza.
Prima di utilizzare questa moto d’acqua, leg-
gere questo Manuale del proprietario/condu-
cente, la Guida con consigli pratici per il
conducente, la Scheda con istruzioni per il
conducente e tutte le etichette sulla moto
d’acqua. Prestare particolare attenzione alle
informazioni che riguardano la sicurezza a
partire da pagina 11. Queste letture vi forni-
ranno informazioni utili sulla moto d’acqua ed
il suo funzionamento.
Ricordate: Questa moto d’acqua è progettata
per trasportare il conducente ed 1 passegge-
ro. Non superare mai il limite massimo di cari-
co e non permettere che più di 2 persone si
trovino contemporaneamente sulla moto
d’acqua.
HJU36042Imparare ad usare la moto d’acqua
Prima di usare la moto d’acqua, eseguire
sempre i controlli prima dell’utilizzo elencati a
pagina 56. Il breve tempo dedicato a control-
lare la moto d’acqua vi sarà ripagato da una
maggiore sicurezza ed affidabilità.
Controllare le disposizioni di legge locali pri-
ma di usare la moto d’acqua.
Utilizzare il mezzo prudentemente, a velocità
sicure, e mantenere una distanza adeguata
dalle persone, dagli ostacoli e dalle altre moto
d’acqua. Per imparare, scegliere una zona
spaziosa dove la visibilità sia buona ed il traf-
fico di natanti sia limitato.
Utilizzare il sistema dell’amico—guidare con
qualcuno accanto. Prestare costante atten-
zione alla presenza di persone, ostacoli e al-
tre moto d’acqua. Stare attenti alle condizioni
che limitano la visibilità o impediscono di ve-
dere gli altri.
Afferrare saldamente il manubrio e tenere en-
trambi i piedi sul fondo del pozzetto. Non ten-
tare di trasportare un passeggero fino a
quando non si saranno sviluppate completa-
mente le vostre capacità di governo della
moto d’acqua. Carico massimo:
160 kg (353 lb)
Il carico è il peso totale del carico, del
conducente e del passeggero.
UF2R71H0.book Page 68 Thursday, July 16, 2009 11:29 AM

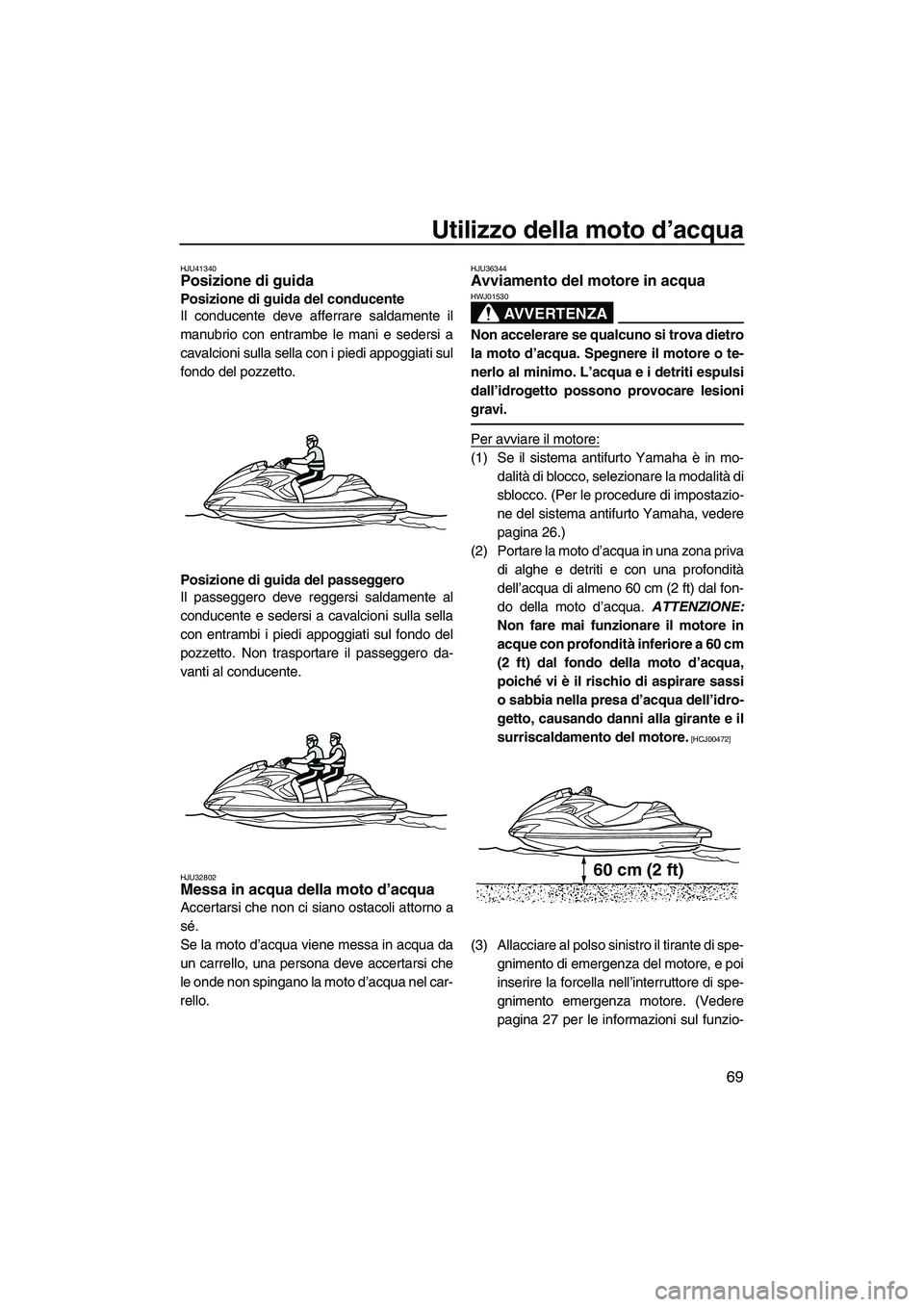

Utilizzo della moto d’acqua
69
HJU41340Posizione di guida
Posizione di guida del conducente
Il conducente deve afferrare saldamente il
manubrio con entrambe le mani e sedersi a
cavalcioni sulla sella con i piedi appoggiati sul
fondo del pozzetto.
Posizione di guida del passeggero
Il passeggero deve reggersi saldamente al
conducente e sedersi a cavalcioni sulla sella
con entrambi i piedi appoggiati sul fondo del
pozzetto. Non trasportare il passeggero da-
vanti al conducente.
HJU32802Messa in acqua della moto d’acqua
Accertarsi che non ci siano ostacoli attorno a
sé.
Se la moto d’acqua viene messa in acqua da
un carrello, una persona deve accertarsi che
le onde non spingano la moto d’acqua nel car-
rello.
HJU36344Avviamento del motore in acqua
AVVERTENZA
HWJ01530
Non accelerare se qualcuno si trova dietro
la moto d’acqua. Spegnere il motore o te-
nerlo al minimo. L’acqua e i detriti espulsi
dall’idrogetto possono provocare lesioni
gravi.
Per avviare il motore:
(1) Se il sistema antifurto Yamaha è in mo-
dalità di blocco, selezionare la modalità di
sblocco. (Per le procedure di impostazio-
ne del sistema antifurto Yamaha, vedere
pagina 26.)
(2) Portare la moto d’acqua in una zona priva
di alghe e detriti e con una profondità
dell’acqua di almeno 60 cm (2 ft) dal fon-
do della moto d’acqua. ATTENZIONE:
Non fare mai funzionare il motore in
acque con profondità inferiore a 60 cm
(2 ft) dal fondo della moto d’acqua,
poiché vi è il rischio di aspirare sassi
o sabbia nella presa d’acqua dell’idro-
getto, causando danni alla girante e il
surriscaldamento del motore.
[HCJ00472]
(3) Allacciare al polso sinistro il tirante di spe-
gnimento di emergenza del motore, e poi
inserire la forcella nell’interruttore di spe-
gnimento emergenza motore. (Vedere
pagina 27 per le informazioni sul funzio-
60 cm (2 ft)
UF2R71H0.book Page 69 Thursday, July 16, 2009 11:29 AM

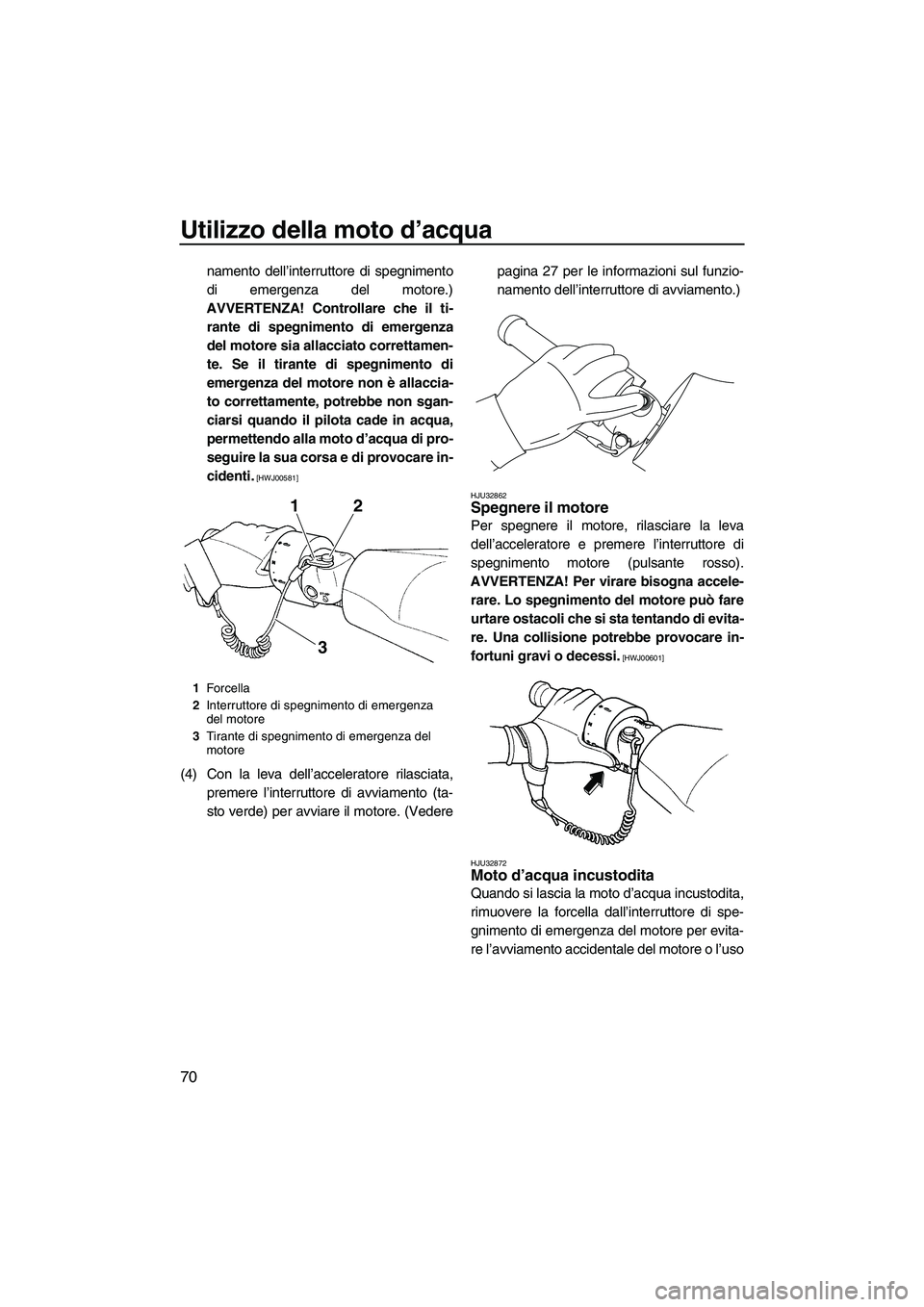

Utilizzo della moto d’acqua
70
namento dell’interruttore di spegnimento
di emergenza del motore.)
AVVERTENZA! Controllare che il ti-
rante di spegnimento di emergenza
del motore sia allacciato correttamen-
te. Se il tirante di spegnimento di
emergenza del motore non è allaccia-
to correttamente, potrebbe non sgan-
ciarsi quando il pilota cade in acqua,
permettendo alla moto d’acqua di pro-
seguire la sua corsa e di provocare in-
cidenti.
[HWJ00581]
(4) Con la leva dell’acceleratore rilasciata,
premere l’interruttore di avviamento (ta-
sto verde) per avviare il motore. (Vederepagina 27 per le informazioni sul funzio-
namento dell’interruttore di avviamento.)
HJU32862Spegnere il motore
Per spegnere il motore, rilasciare la leva
dell’acceleratore e premere l’interruttore di
spegnimento motore (pulsante rosso).
AVVERTENZA! Per virare bisogna accele-
rare. Lo spegnimento del motore può fare
urtare ostacoli che si sta tentando di evita-
re. Una collisione potrebbe provocare in-
fortuni gravi o decessi.
[HWJ00601]
HJU32872
Moto d’acqua incustodita
Quando si lascia la moto d’acqua incustodita,
rimuovere la forcella dall’interruttore di spe-
gnimento di emergenza del motore per evita-
re l’avviamento accidentale del motore o l’uso
1Forcella
2Interruttore di spegnimento di emergenza
del motore
3Tirante di spegnimento di emergenza del
motore
12
3
UF2R71H0.book Page 70 Thursday, July 16, 2009 11:29 AM

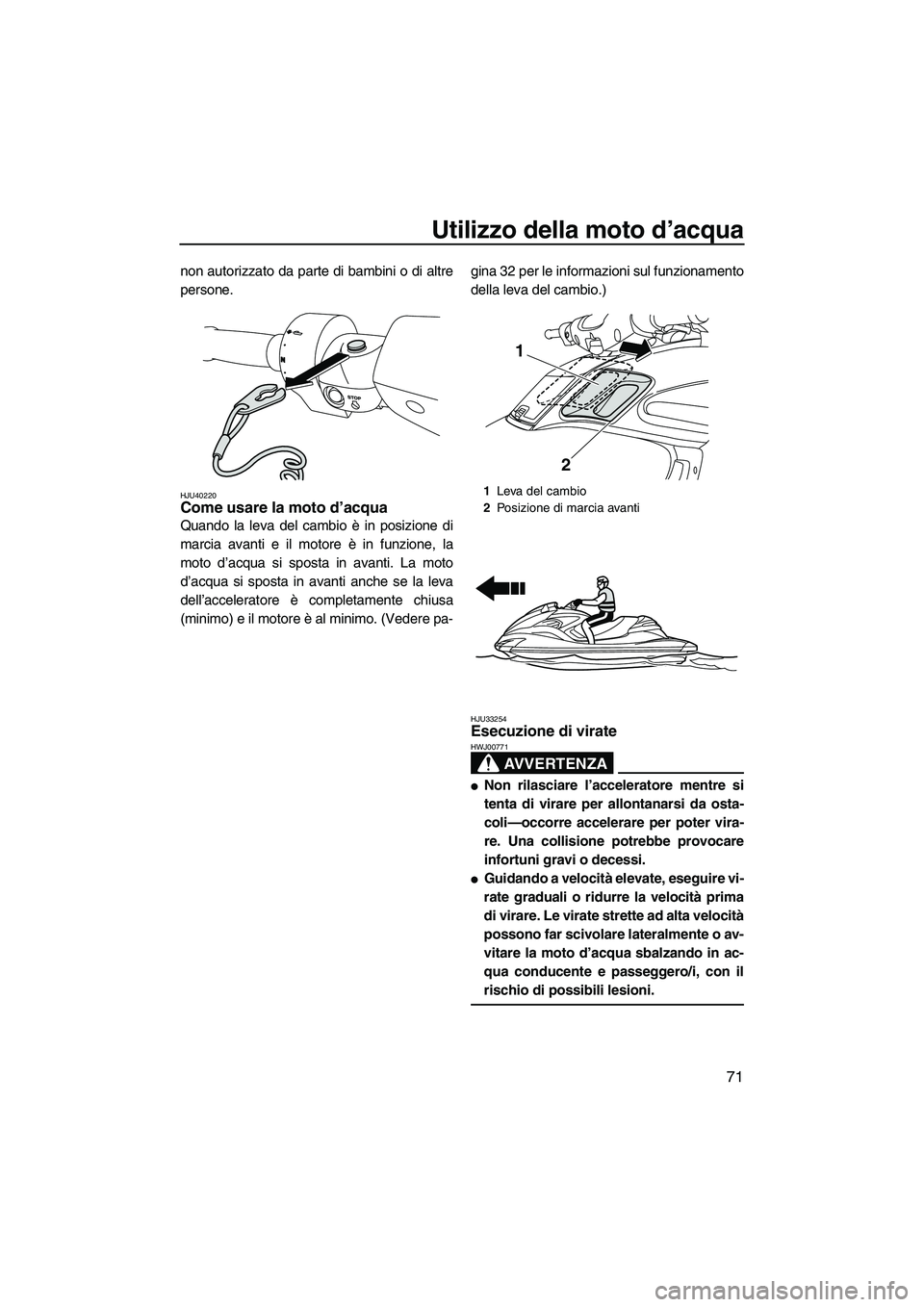

Utilizzo della moto d’acqua
71
non autorizzato da parte di bambini o di altre
persone.
HJU40220Come usare la moto d’acqua
Quando la leva del cambio è in posizione di
marcia avanti e il motore è in funzione, la
moto d’acqua si sposta in avanti. La moto
d’acqua si sposta in avanti anche se la leva
dell’acceleratore è completamente chiusa
(minimo) e il motore è al minimo. (Vedere pa-gina 32 per le informazioni sul funzionamento
della leva del cambio.)
HJU33254Esecuzione di virate
AVVERTENZA
HWJ00771

Non rilasciare l’acceleratore mentre si
tenta di virare per allontanarsi da osta-
coli—occorre accelerare per poter vira-
re. Una collisione potrebbe provocare
infortuni gravi o decessi.

Guidando a velocità elevate, eseguire vi-
rate graduali o ridurre la velocità prima
di virare. Le virate strette ad alta velocità
possono far scivolare lateralmente o av-
vitare la moto d’acqua sbalzando in ac-
qua conducente e passeggero/i, con il
rischio di possibili lesioni.
1Leva del cambio
2Posizione di marcia avanti
2 1
UF2R71H0.book Page 71 Thursday, July 16, 2009 11:29 AM

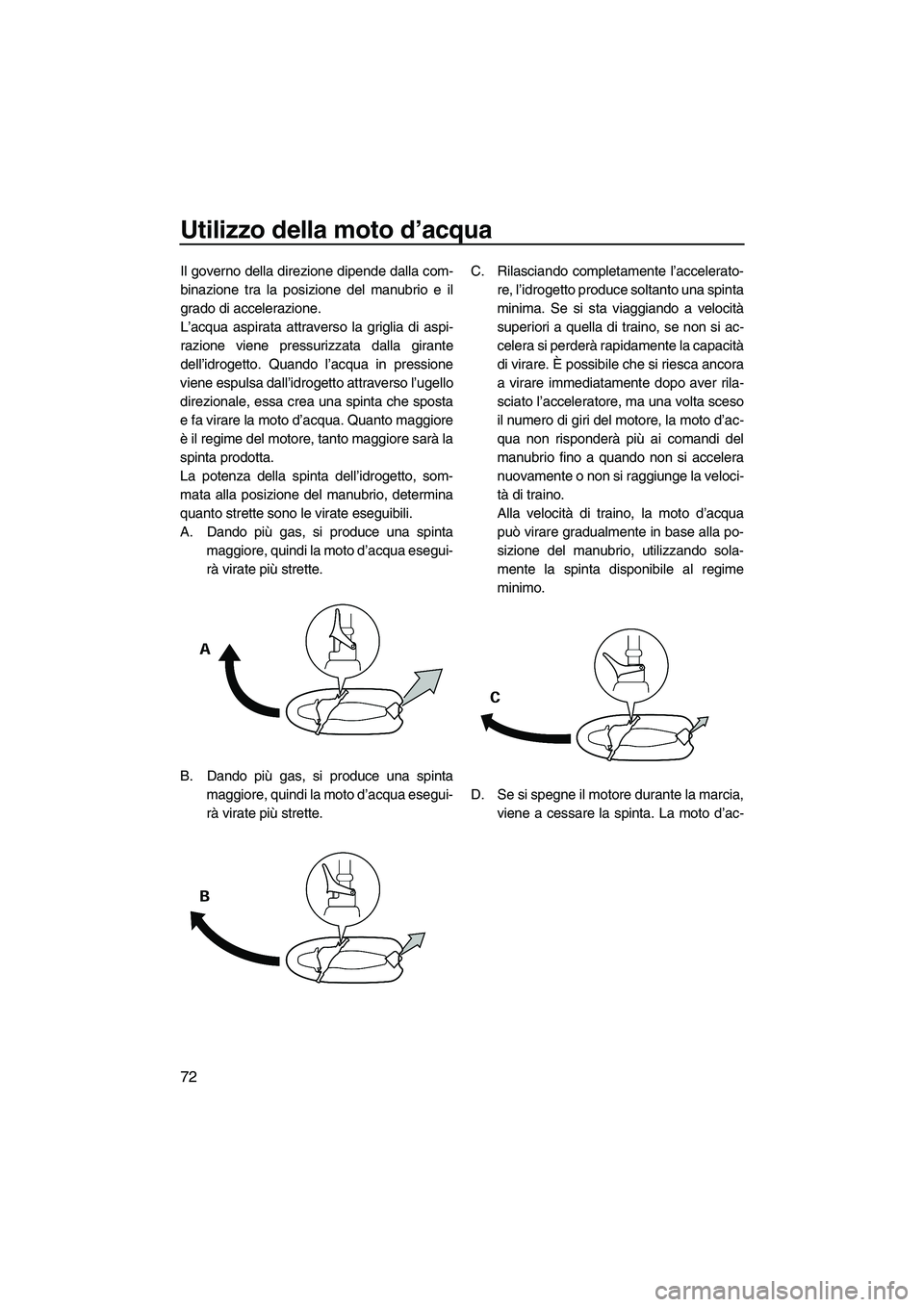

Utilizzo della moto d’acqua
72
Il governo della direzione dipende dalla com-
binazione tra la posizione del manubrio e il
grado di accelerazione.
L’acqua aspirata attraverso la griglia di aspi-
razione viene pressurizzata dalla girante
dell’idrogetto. Quando l’acqua in pressione
viene espulsa dall’idrogetto attraverso l’ugello
direzionale, essa crea una spinta che sposta
e fa virare la moto d’acqua. Quanto maggiore
è il regime del motore, tanto maggiore sarà la
spinta prodotta.
La potenza della spinta dell’idrogetto, som-
mata alla posizione del manubrio, determina
quanto strette sono le virate eseguibili.
A. Dando più gas, si produce una spinta
maggiore, quindi la moto d’acqua esegui-
rà virate più strette.
B. Dando più gas, si produce una spinta
maggiore, quindi la moto d’acqua esegui-
rà virate più strette.C. Rilasciando completamente l’accelerato-
re, l’idrogetto produce soltanto una spinta
minima. Se si sta viaggiando a velocità
superiori a quella di traino, se non si ac-
celera si perderà rapidamente la capacità
di virare. È possibile che si riesca ancora
a virare immediatamente dopo aver rila-
sciato l’acceleratore, ma una volta sceso
il numero di giri del motore, la moto d’ac-
qua non risponderà più ai comandi del
manubrio fino a quando non si accelera
nuovamente o non si raggiunge la veloci-
tà di traino.
Alla velocità di traino, la moto d’acqua
può virare gradualmente in base alla po-
sizione del manubrio, utilizzando sola-
mente la spinta disponibile al regime
minimo.
D. Se si spegne il motore durante la marcia,
viene a cessare la spinta. La moto d’ac-
UF2R71H0.book Page 72 Thursday, July 16, 2009 11:29 AM
