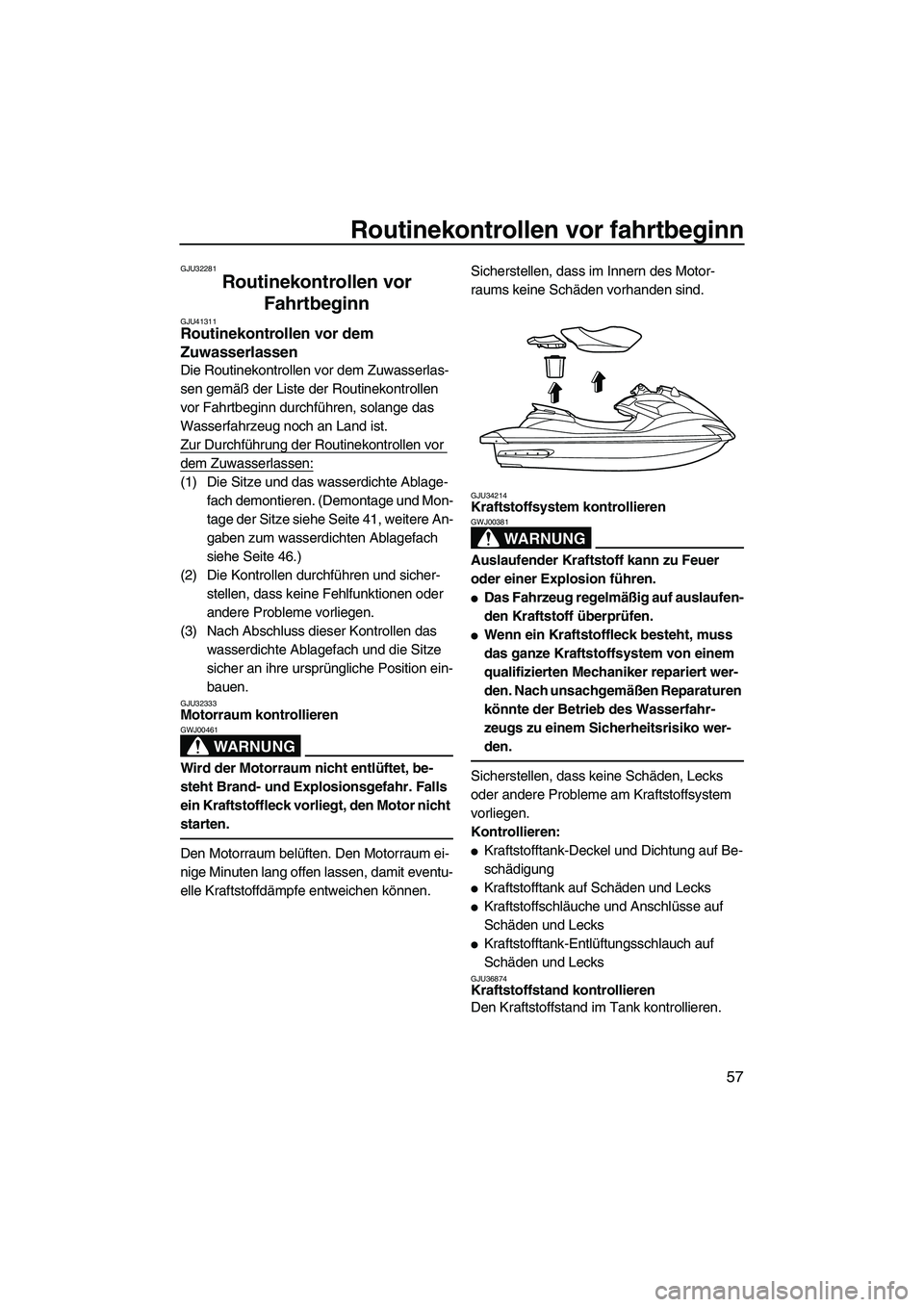

Routinekontrollen vor fahrtbeginn
57
GJU32281
Routinekontrollen vor
Fahrtbeginn
GJU41311Routinekontrollen vor dem
Zuwasserlassen
Die Routinekontrollen vor dem Zuwasserlas-
sen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, solange das
Wasserfahrzeug noch an Land ist.
Zur Durchführung der Routinekontrollen vor
dem Zuwasserlassen:
(1) Die Sitze und das wasserdichte Ablage-
fach demontieren. (Demontage und Mon-
tage der Sitze siehe Seite 41, weitere An-
gaben zum wasserdichten Ablagefach
siehe Seite 46.)
(2) Die Kontrollen durchführen und sicher-
stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
(3) Nach Abschluss dieser Kontrollen das
wasserdichte Ablagefach und die Sitze
sicher an ihre ursprüngliche Position ein-
bauen.
GJU32333Motorraum kontrollieren
WARNUNG
GWJ00461
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Falls
ein Kraftstoffleck vorliegt, den Motor nicht
starten.
Den Motorraum belüften. Den Motorraum ei-
nige Minuten lang offen lassen, damit eventu-
elle Kraftstoffdämpfe entweichen können.Sicherstellen, dass im Innern des Motor-
raums keine Schäden vorhanden sind.
GJU34214Kraftstoffsystem kontrollieren
WARNUNG
GWJ00381
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.

Das Fahrzeug regelmäßig auf auslaufen-
den Kraftstoff überprüfen.

Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparaturen
könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko wer-
den.
Sicherstellen, dass keine Schäden, Lecks
oder andere Probleme am Kraftstoffsystem
vorliegen.
Kontrollieren:

Kraftstofftank-Deckel und Dichtung auf Be-
schädigung

Kraftstofftank auf Schäden und Lecks

Kraftstoffschläuche und Anschlüsse auf
Schäden und Lecks

Kraftstofftank-Entlüftungsschlauch auf
Schäden und Lecks
GJU36874Kraftstoffstand kontrollieren
Den Kraftstoffstand im Tank kontrollieren.

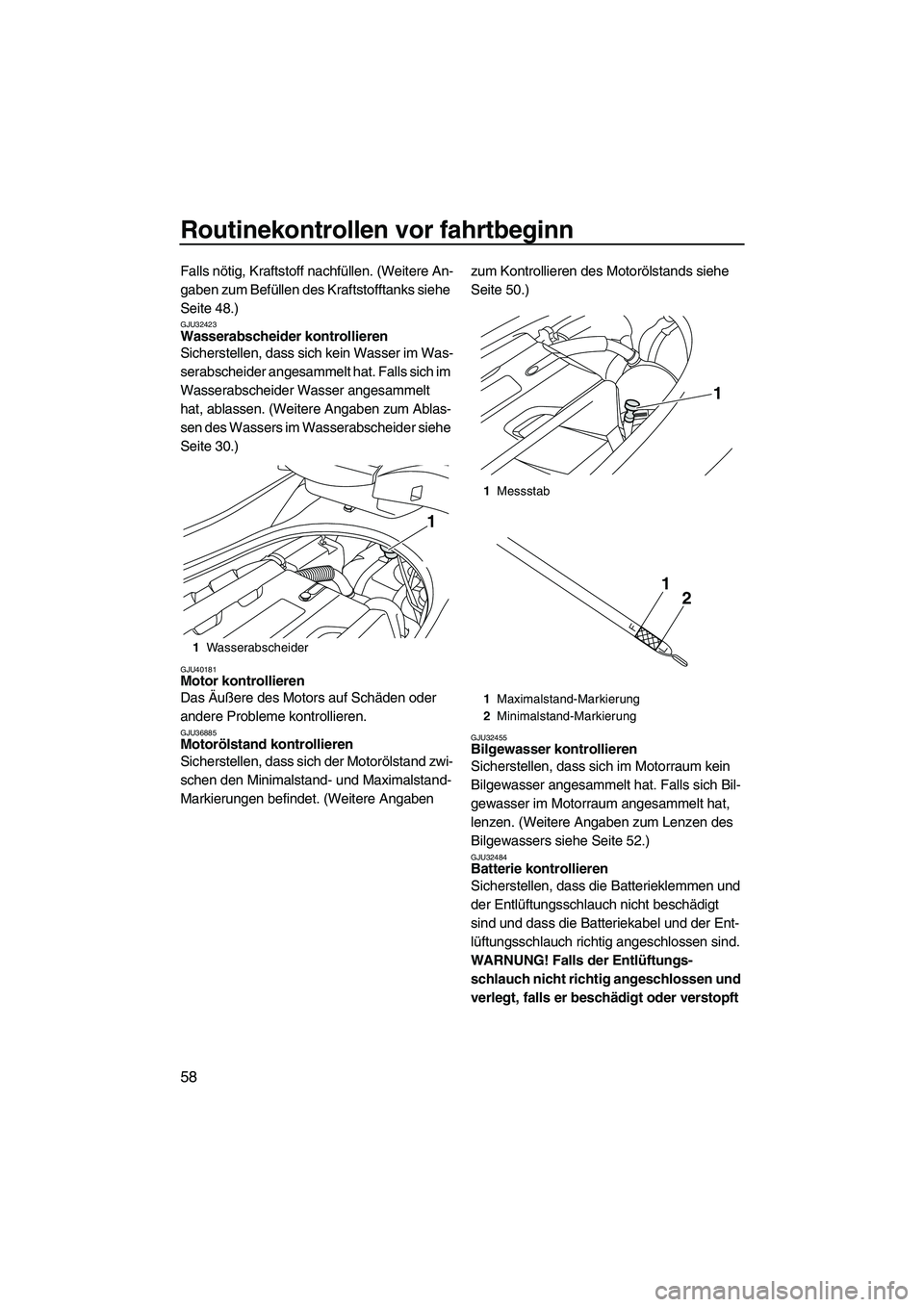

UF2R71G0.book Page 57 Thursday, July 16, 2009 1:19 PM

Routinekontrollen vor fahrtbeginn
58
Falls nötig, Kraftstoff nachfüllen. (Weitere An-
gaben zum Befüllen des Kraftstofftanks siehe
Seite 48.)
GJU32423Wasserabscheider kontrollieren
Sicherstellen, dass sich kein Wasser im Was-
serabscheider angesammelt hat. Falls sich im
Wasserabscheider Wasser angesammelt
hat, ablassen. (Weitere Angaben zum Ablas-
sen des Wassers im Wasserabscheider siehe
Seite 30.)
GJU40181Motor kontrollieren
Das Äußere des Motors auf Schäden oder
andere Probleme kontrollieren.
GJU36885Motorölstand kontrollieren
Sicherstellen, dass sich der Motorölstand zwi-
schen den Minimalstand- und Maximalstand-
Markierungen befindet. (Weitere Angaben zum Kontrollieren des Motorölstands siehe
Seite 50.)GJU32455Bilgewasser kontrollieren
Sicherstellen, dass sich im Motorraum kein
Bilgewasser angesammelt hat. Falls sich Bil-
gewasser im Motorraum angesammelt hat,
lenzen. (Weitere Angaben zum Lenzen des
Bilgewassers siehe Seite 52.)

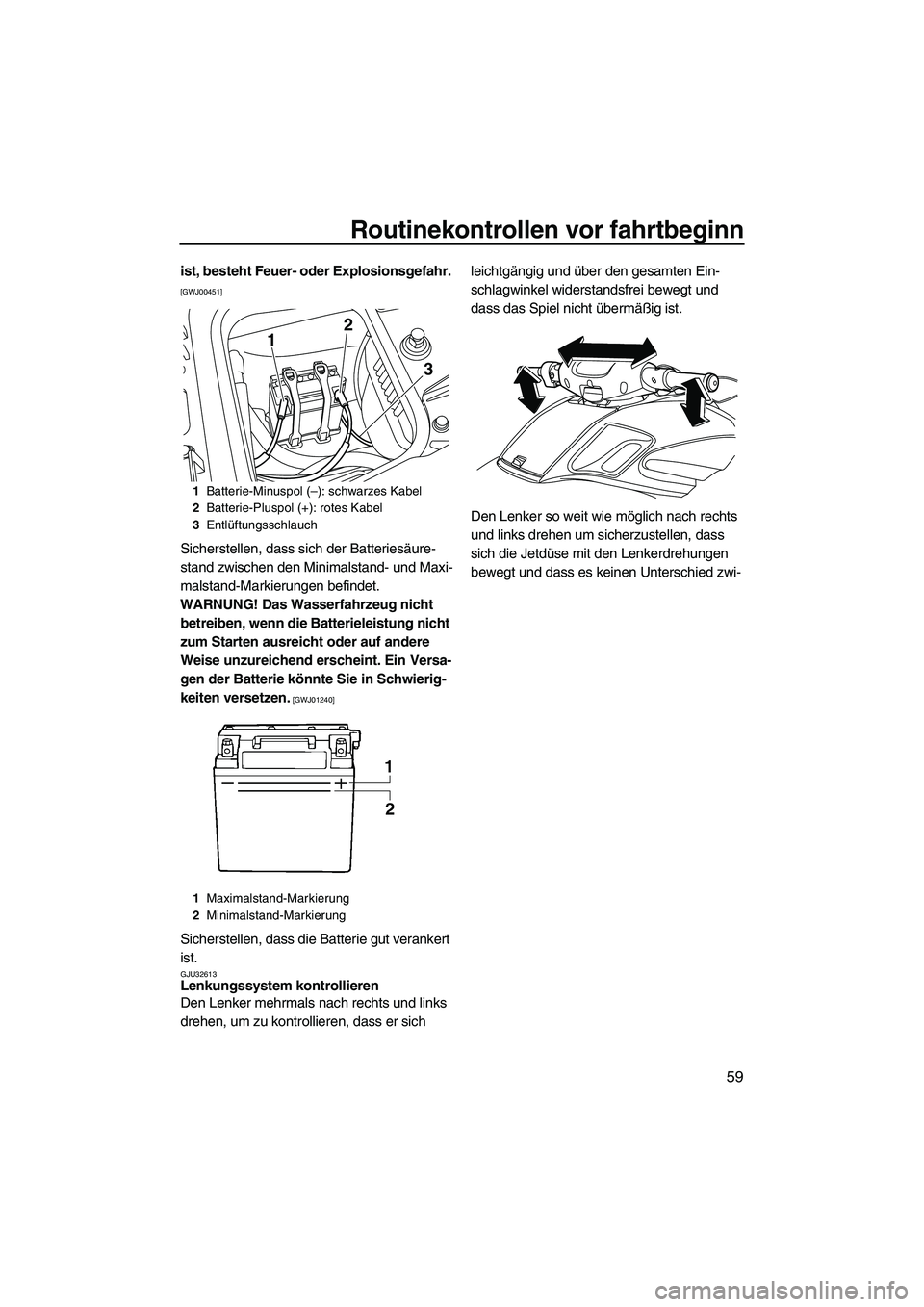

GJU32484Batterie kontrollieren
Sicherstellen, dass die Batterieklemmen und
der Entlüftungsschlauch nicht beschädigt
sind und dass die Batteriekabel und der Ent-
lüftungsschlauch richtig angeschlossen sind.
WARNUNG! Falls der Entlüftungs-
schlauch nicht richtig angeschlossen und
verlegt, falls er beschädigt oder verstopft
1Wasserabscheider
1
1Messstab
1Maximalstand-Markierung
2Minimalstand-Markierung
1
21
UF2R71G0.book Page 58 Thursday, July 16, 2009 1:19 PM

Routinekontrollen vor fahrtbeginn
59
ist, besteht Feuer- oder Explosionsgefahr.
[GWJ00451]
Sicherstellen, dass sich der Batteriesäure-
stand zwischen den Minimalstand- und Maxi-
malstand-Markierungen befindet.
WARNUNG! Das Wasserfahrzeug nicht
betreiben, wenn die Batterieleistung nicht
zum Starten ausreicht oder auf andere
Weise unzureichend erscheint. Ein Versa-
gen der Batterie könnte Sie in Schwierig-
keiten versetzen.
[GWJ01240]
Sicherstellen, dass die Batterie gut verankert
ist.
GJU32613Lenkungssystem kontrollieren
Den Lenker mehrmals nach rechts und links
drehen, um zu kontrollieren, dass er sich leichtgängig und über den gesamten Ein-
schlagwinkel widerstandsfrei bewegt und
dass das Spiel nicht übermäßig ist.
Den Lenker so weit wie möglich nach rechts
und links drehen um sicherzustellen, dass
sich die Jetdüse mit den Lenkerdrehungen
bewegt und dass es keinen Unterschied zwi-
1Batterie-Minuspol (–): schwarzes Kabel
2Batterie-Pluspol (+): rotes Kabel
3Entlüftungsschlauch
1Maximalstand-Markierung
2Minimalstand-Markierung
12
3
UF2R71G0.book Page 59 Thursday, July 16, 2009 1:19 PM

Routinekontrollen vor fahrtbeginn
60
schen den Volleinschlägen der Jetdüse
rechts und links gibt.
GJU41320Teleskopisches Steuersystem kontrollie-
ren
Das teleskopische Steuersystem mehrmals
betätigen, um sicherzustellen, dass es über
den gesamten Stellbereich leichtgängig ist.
Außerdem kontrollieren, dass die Lenkernei-
gung in der korrekten Position sicher verrie-gelt ist. (Zur Bedienung des teleskopischen
Steuersystems siehe Seite 29.)
GJU32644Schnell-Trimmsystem (Q.S.T.S.) kontrol-
lieren
Den Verriegelungshebel des Q.S.T.S.-Wäh-
lers und den Q.S.T.S.-Wähler mehrmals be-
tätigen, um sicherzustellen, dass er sich über
den gesamten Stellbereich leichtgängig be-
wegt. Außerdem sicherstellen, dass die Jet-
düse sich bewegt, wenn der Q.S.T.S.-Wähler
betätigt wird, und dass sich der Q.S.T.S.-
Unterschied zwischen den voll einge-
schlagenen Positionen der Jetdüse (Ab-
stände A und B):
Maximal 5 mm (0.20 in)
UF2R71G0.book Page 60 Thursday, July 16, 2009 1:19 PM

Routinekontrollen vor fahrtbeginn
61
Wähler sicher verriegeln lässt. (Zur Bedie-
nung des Q.S.T.S. siehe Seite 33.)

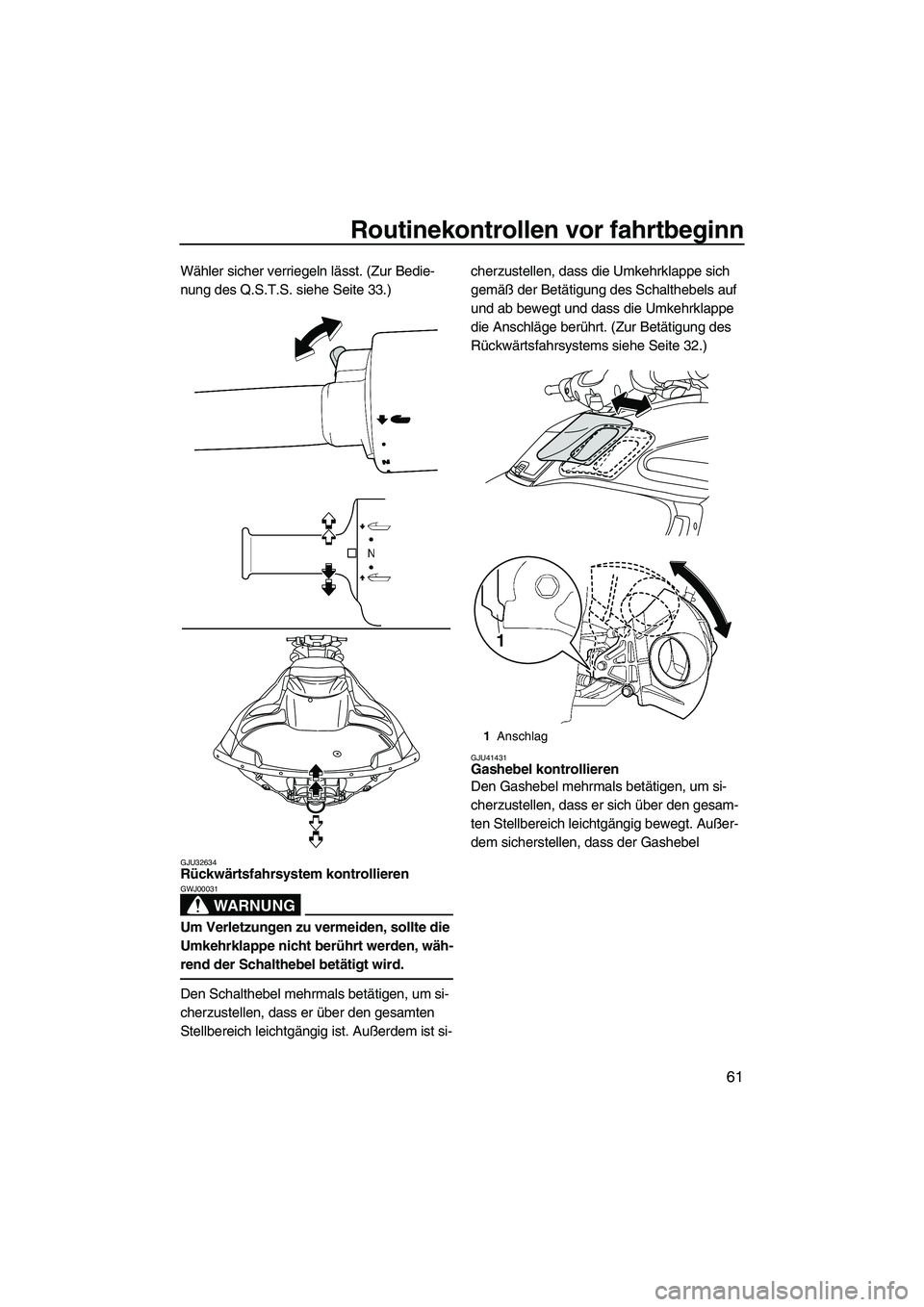

GJU32634Rückwärtsfahrsystem kontrollieren
WARNUNG
GWJ00031
Um Verletzungen zu vermeiden, sollte die
Umkehrklappe nicht berührt werden, wäh-
rend der Schalthebel betätigt wird.
Den Schalthebel mehrmals betätigen, um si-
cherzustellen, dass er über den gesamten
Stellbereich leichtgängig ist. Außerdem ist si-cherzustellen, dass die Umkehrklappe sich
gemäß der Betätigung des Schalthebels auf
und ab bewegt und dass die Umkehrklappe
die Anschläge berührt. (Zur Betätigung des
Rückwärtsfahrsystems siehe Seite 32.)
GJU41431Gashebel kontrollieren
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich über den gesam-
ten Stellbereich leichtgängig bewegt. Außer-
dem sicherstellen, dass der Gashebel
1Anschlag
1
UF2R71G0.book Page 61 Thursday, July 16, 2009 1:19 PM

Routinekontrollen vor fahrtbeginn
62
automatisch in die Leerlaufstellung zurück-
kehrt, wenn er losgelassen wird.
Den Lenker, während er in seiner niedrigsten
Position steht, geradeaus stellen, den Gashe-
bel ganz schließen (Leerlaufstellung), und
dann kontrollieren, ob das Gashebelspiel
nach Vorgabe ist, wenn der Gashebel in der Leerlaufstellung ist. (Zur Bedienung des tele-
skopischen Steuersystems siehe Seite 29.)
GJU40112Fernbedienung kontrollieren
Sicherstellen, dass die Fernbedienung ord-
nungsgemäß funktioniert. (Verfahren zur Ein-
stellung des Yamaha Security Systems siehe
Seite 26 und Verfahren zur Aktivierung des
Niedrigdrehzahl-Betriebsmodus siehe Seite
34.)
GJU32663Motor-Quickstoppleine (Handgelenk-
Schleife) kontrollieren
Sicherstellen, dass die Motor-Quickstopplei-
ne (Handgelenk-Schlaufe) nicht beschädigt
ist. Leine bei Beschädigung ersetzen.
WARNUNG! Versuchen Sie niemals, die
1Niedrigste Position mit dem Lenker gerade-
aus gestellt
1Gashebelspiel
Gashebelspiel:
2.0–5.0 mm (0.08–0.20 in)
1
1
UF2R71G0.book Page 62 Thursday, July 16, 2009 1:19 PM

Routinekontrollen vor fahrtbeginn
63
Motor-Quickstoppleine (Handgelenk-
Schleife) zu reparieren oder zu verknoten.
Es könnte sein, dass sich die Motor-
Quickstoppleine (Handgelenk-Schleife)
bei einem Sturz des Fahrers nicht löst, wo-
durch das Wasserfahrzeug weiterfahren
und unter Umständen einen Unfall verur-
sachen könnte.
[GWJ01220]
GJU32674
Schalter kontrollieren
ACHTUNG
GCJ01310
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Funktion des Startschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren. (Nähere Informationen zur Bedienung jedes Schalters siehe Seiten 27
bis 27.)
Zur Funktionskontrolle der Schalter:
(1) Wenn das Yamaha Security System ver-
riegelt ist, entriegeln Sie es. (Verfahren
zur Einstellung des Yamaha Security
Systems siehe Seite 26.)
(2) Den Startschalter drücken, um zu kon-
trollieren, dass der Motor startet.
(3) Sobald der Motor läuft, den Motor-Stopp-
schalter betätigen und sicherstellen, dass
dies den Motor sofort ausschaltet.
(4) Den Motor erneut starten und dann an
der Motor-Quickstoppleine (Handgelenk-
Schlaufe) ziehen, um den Clip vom Mo-
tor-Quickstoppschalter abzuziehen; si-
cherstellen, dass dies den Motor sofort
ausschaltet.
GJU40101Ablagefächer kontrollieren
Sicherstellen, dass die Ablagefächer nicht be-
schädigt sind und dass sich kein Wasser in
den Fächern angesammelt hat. (Weitere An-
gaben zu den Ablagefächern siehe Seite 43.)
1Motor-Quickstoppschalter
2Clip
3Starterschalter
4Motor-Stoppschalter
5Motor-Quickstoppleine
23 1
5 4
UF2R71G0.book Page 63 Thursday, July 16, 2009 1:19 PM

Routinekontrollen vor fahrtbeginn
64

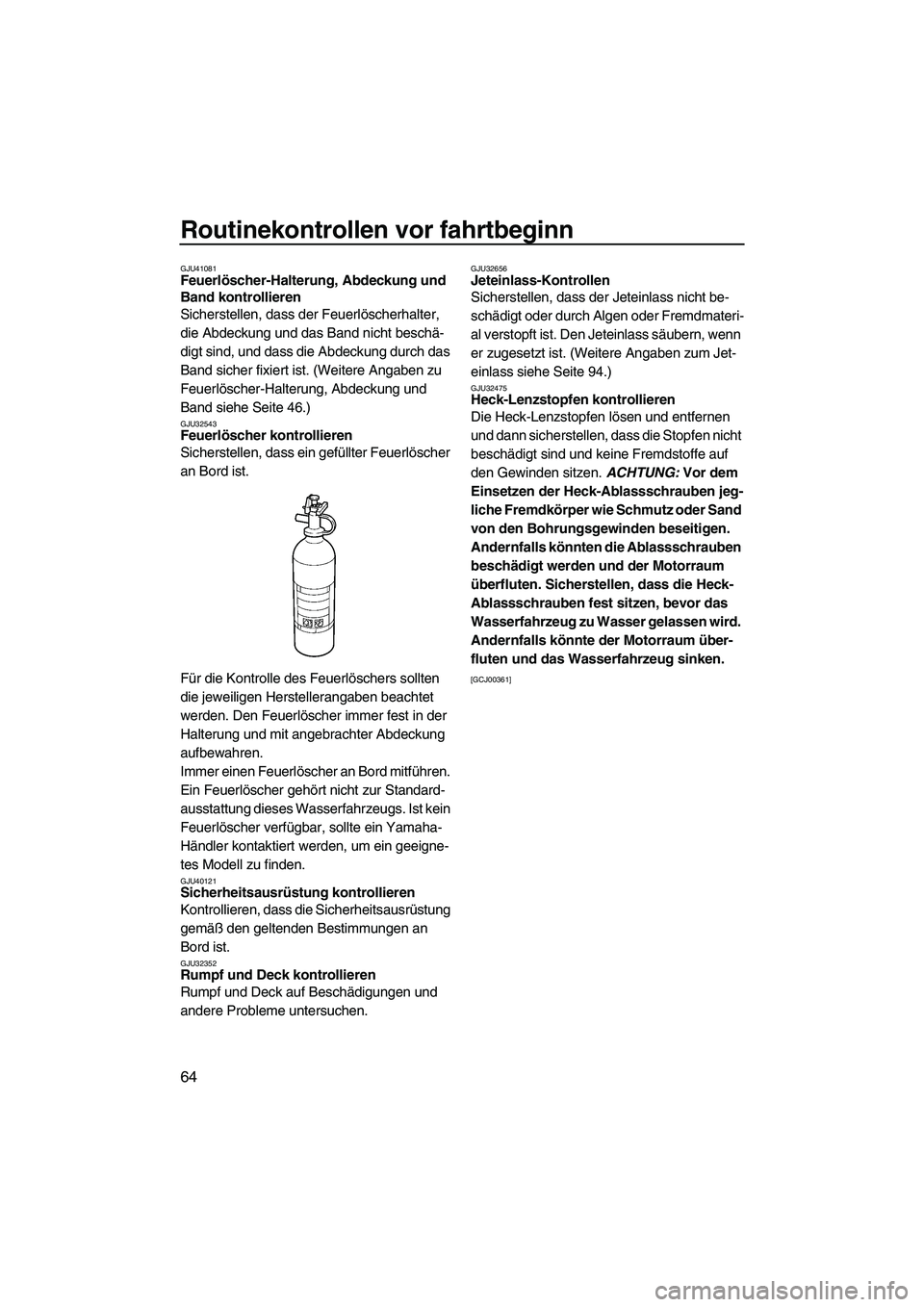

GJU41081Feuerlöscher-Halterung, Abdeckung und
Band kontrollieren
Sicherstellen, dass der Feuerlöscherhalter,
die Abdeckung und das Band nicht beschä-
digt sind, und dass die Abdeckung durch das
Band sicher fixiert ist. (Weitere Angaben zu
Feuerlöscher-Halterung, Abdeckung und
Band siehe Seite 46.)
GJU32543Feuerlöscher kontrollieren
Sicherstellen, dass ein gefüllter Feuerlöscher
an Bord ist.
Für die Kontrolle des Feuerlöschers sollten
die jeweiligen Herstellerangaben beachtet
werden. Den Feuerlöscher immer fest in der
Halterung und mit angebrachter Abdeckung
aufbewahren.
Immer einen Feuerlöscher an Bord mitführen.
Ein Feuerlöscher gehört nicht zur Standard-
ausstattung dieses Wasserfahrzeugs. Ist kein
Feuerlöscher verfügbar, sollte ein Yamaha-
Händler kontaktiert werden, um ein geeigne-
tes Modell zu finden.
GJU40121Sicherheitsausrüstung kontrollieren
Kontrollieren, dass die Sicherheitsausrüstung
gemäß den geltenden Bestimmungen an
Bord ist.
GJU32352Rumpf und Deck kontrollieren
Rumpf und Deck auf Beschädigungen und
andere Probleme untersuchen.
GJU32656Jeteinlass-Kontrollen
Sicherstellen, dass der Jeteinlass nicht be-
schädigt oder durch Algen oder Fremdmateri-
al verstopft ist. Den Jeteinlass säubern, wenn
er zugesetzt ist. (Weitere Angaben zum Jet-
einlass siehe Seite 94.)
GJU32475Heck-Lenzstopfen kontrollieren
Die Heck-Lenzstopfen lösen und entfernen
und dann sicherstellen, dass die Stopfen nicht
beschädigt sind und keine Fremdstoffe auf
den Gewinden sitzen. ACHTUNG: Vor dem
Einsetzen der Heck-Ablassschrauben jeg-
liche Fremdkörper wie Schmutz oder Sand
von den Bohrungsgewinden beseitigen.
Andernfalls könnten die Ablassschrauben
beschädigt werden und der Motorraum
überfluten. Sicherstellen, dass die Heck-
Ablassschrauben fest sitzen, bevor das
Wasserfahrzeug zu Wasser gelassen wird.
Andernfalls könnte der Motorraum über-
fluten und das Wasserfahrzeug sinken.

[GCJ00361]
UF2R71G0.book Page 64 Thursday, July 16, 2009 1:19 PM
