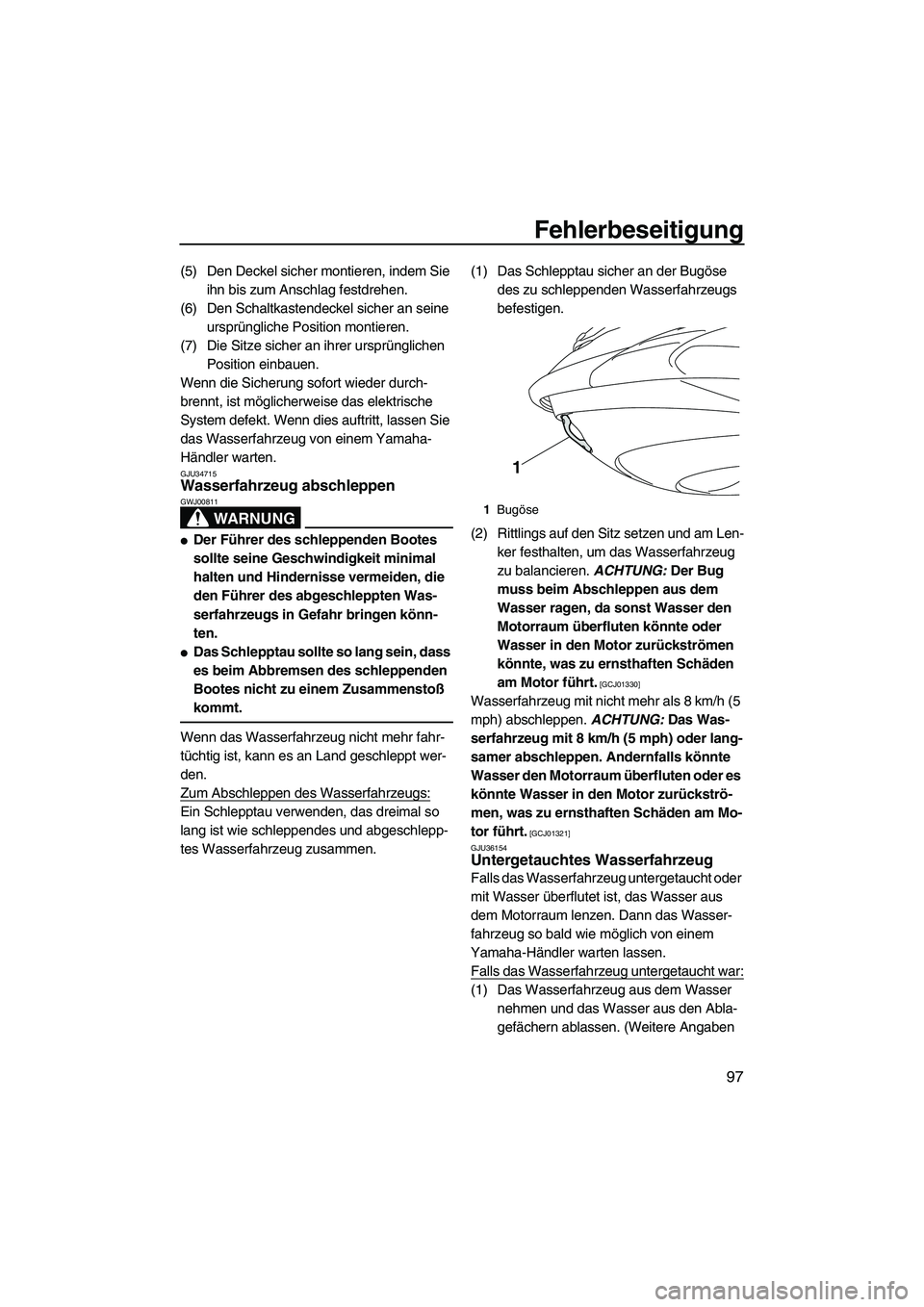

Fehlerbeseitigung
97
(5) Den Deckel sicher montieren, indem Sie
ihn bis zum Anschlag festdrehen.
(6) Den Schaltkastendeckel sicher an seine
ursprüngliche Position montieren.
(7) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU34715Wasserfahrzeug abschleppen
WARNUNG
GWJ00811

Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-
serfahrzeugs in Gefahr bringen könn-
ten.

Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.(1) Das Schlepptau sicher an der Bugöse
des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len-
ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01330]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01321]
GJU36154
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht oder
mit Wasser überflutet ist, das Wasser aus
dem Motorraum lenzen. Dann das Wasser-
fahrzeug so bald wie möglich von einem
Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser
nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
1Bugöse
1
UF2R71G0.book Page 97 Thursday, July 16, 2009 1:19 PM

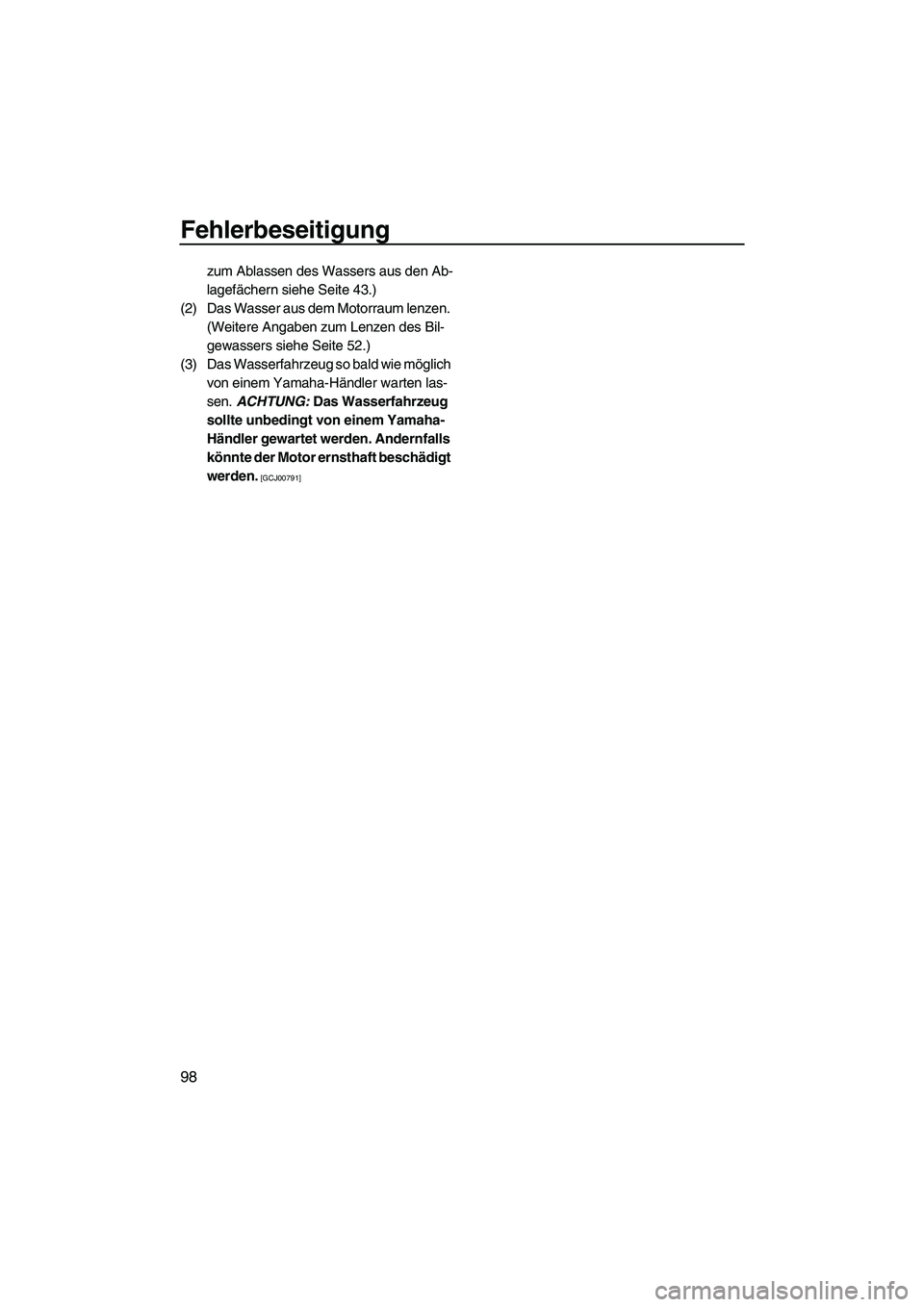

Fehlerbeseitigung
98
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 43.)
(2) Das Wasser aus dem Motorraum lenzen.
(Weitere Angaben zum Lenzen des Bil-
gewassers siehe Seite 52.)
(3) Das Wasserfahrzeug so bald wie möglich
von einem Yamaha-Händler warten las-
sen. ACHTUNG: Das Wasserfahrzeug
sollte unbedingt von einem Yamaha-
Händler gewartet werden. Andernfalls
könnte der Motor ernsthaft beschädigt
werden.
[GCJ00791]
UF2R71G0.book Page 98 Thursday, July 16, 2009 1:19 PM

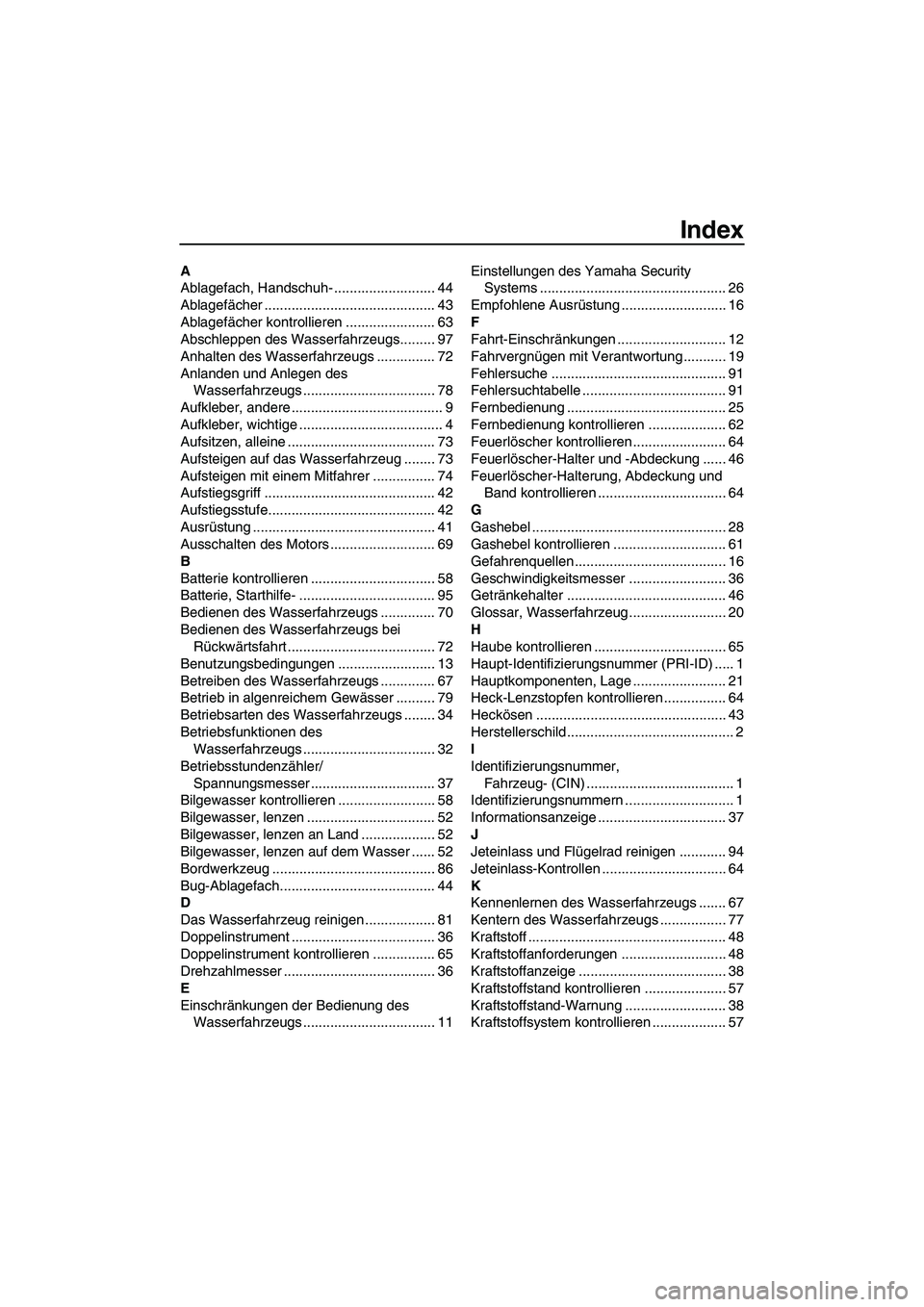

Index
A
Ablagefach, Handschuh- .......................... 44
Ablagefächer ............................................ 43
Ablagefächer kontrollieren ....................... 63
Abschleppen des Wasserfahrzeugs......... 97
Anhalten des Wasserfahrzeugs ............... 72
Anlanden und Anlegen des
Wasserfahrzeugs .................................. 78
Aufkleber, andere ....................................... 9
Aufkleber, wichtige ..................................... 4
Aufsitzen, alleine ...................................... 73
Aufsteigen auf das Wasserfahrzeug ........ 73
Aufsteigen mit einem Mitfahrer ................ 74
Aufstiegsgriff ............................................ 42
Aufstiegsstufe........................................... 42
Ausrüstung ............................................... 41
Ausschalten des Motors ........................... 69
B
Batterie kontrollieren ................................ 58
Batterie, Starthilfe- ................................... 95
Bedienen des Wasserfahrzeugs .............. 70
Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt ...................................... 72
Benutzungsbedingungen ......................... 13
Betreiben des Wasserfahrzeugs .............. 67
Betrieb in algenreichem Gewässer .......... 79
Betriebsarten des Wasserfahrzeugs ........ 34
Betriebsfunktionen des
Wasserfahrzeugs .................................. 32
Betriebsstundenzähler/
Spannungsmesser ................................ 37
Bilgewasser kontrollieren ......................... 58
Bilgewasser, lenzen ................................. 52
Bilgewasser, lenzen an Land ................... 52
Bilgewasser, lenzen auf dem Wasser ...... 52
Bordwerkzeug .......................................... 86
Bug-Ablagefach........................................ 44
D
Das Wasserfahrzeug reinigen .................. 81
Doppelinstrument ..................................... 36
Doppelinstrument kontrollieren ................ 65
Drehzahlmesser ....................................... 36
E
Einschränkungen der Bedienung des
Wasserfahrzeugs .................................. 11Einstellungen des Yamaha Security
Systems ................................................ 26
Empfohlene Ausrüstung ........................... 16
F
Fahrt-Einschränkungen ............................ 12
Fahrvergnügen mit Verantwortung ........... 19
Fehlersuche ............................................. 91
Fehlersuchtabelle ..................................... 91
Fernbedienung ......................................... 25
Fernbedienung kontrollieren .................... 62
Feuerlöscher kontrollieren ........................ 64
Feuerlöscher-Halter und -Abdeckung ...... 46
Feuerlöscher-Halterung, Abdeckung und
Band kontrollieren ................................. 64
G
Gashebel .................................................. 28
Gashebel kontrollieren ............................. 61
Gefahrenquellen ....................................... 16
Geschwindigkeitsmesser ......................... 36
Getränkehalter ......................................... 46
Glossar, Wasserfahrzeug ......................... 20
H
Haube kontrollieren .................................. 65
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ........................ 21
Heck-Lenzstopfen kontrollieren ................ 64
Heckösen ................................................. 43
Herstellerschild ........................................... 2
I
Identifizierungsnummer,
Fahrzeug- (CIN) ...................................... 1
Identifizierungsnummern ............................ 1
Informationsanzeige ................................. 37
J
Jeteinlass und Flügelrad reinigen ............ 94
Jeteinlass-Kontrollen ................................ 64
K
Kennenlernen des Wasserfahrzeugs ....... 67
Kentern des Wasserfahrzeugs ................. 77
Kraftstoff ................................................... 48
Kraftstoffanforderungen ........................... 48
Kraftstoffanzeige ...................................... 38
Kraftstoffstand kontrollieren ..................... 57
Kraftstoffstand-Warnung .......................... 38
Kraftstoffsystem kontrollieren ................... 57
UF2R71G0.book Page 1 Thursday, July 16, 2009 1:19 PM

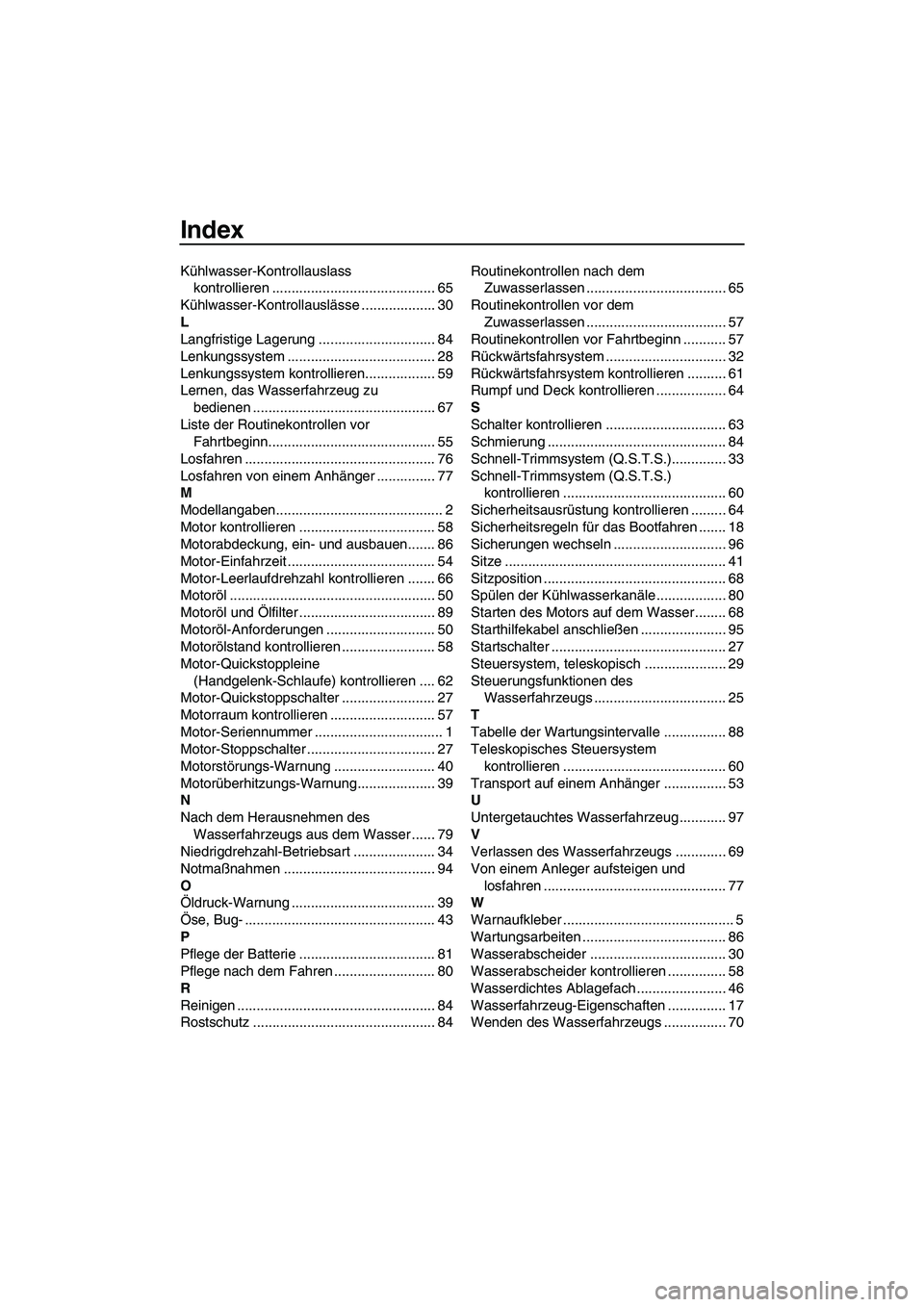

Index
Kühlwasser-Kontrollauslass
kontrollieren .......................................... 65
Kühlwasser-Kontrollauslässe ................... 30
L
Langfristige Lagerung .............................. 84
Lenkungssystem ...................................... 28
Lenkungssystem kontrollieren.................. 59
Lernen, das Wasserfahrzeug zu
bedienen ............................................... 67
Liste der Routinekontrollen vor
Fahrtbeginn........................................... 55
Losfahren ................................................. 76
Losfahren von einem Anhänger ............... 77
M
Modellangaben........................................... 2
Motor kontrollieren ................................... 58
Motorabdeckung, ein- und ausbauen....... 86
Motor-Einfahrzeit ...................................... 54
Motor-Leerlaufdrehzahl kontrollieren ....... 66
Motoröl ..................................................... 50
Motoröl und Ölfilter ................................... 89
Motoröl-Anforderungen ............................ 50
Motorölstand kontrollieren ........................ 58
Motor-Quickstoppleine
(Handgelenk-Schlaufe) kontrollieren .... 62
Motor-Quickstoppschalter ........................ 27
Motorraum kontrollieren ........................... 57
Motor-Seriennummer ................................. 1
Motor-Stoppschalter ................................. 27
Motorstörungs-Warnung .......................... 40
Motorüberhitzungs-Warnung.................... 39
N
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser ...... 79
Niedrigdrehzahl-Betriebsart ..................... 34
Notmaßnahmen ....................................... 94
O
Öldruck-Warnung ..................................... 39
Öse, Bug- ................................................. 43
P
Pflege der Batterie ................................... 81
Pflege nach dem Fahren .......................... 80
R
Reinigen ................................................... 84
Rostschutz ............................................... 84Routinekontrollen nach dem
Zuwasserlassen .................................... 65
Routinekontrollen vor dem
Zuwasserlassen .................................... 57
Routinekontrollen vor Fahrtbeginn ........... 57
Rückwärtsfahrsystem ............................... 32
Rückwärtsfahrsystem kontrollieren .......... 61
Rumpf und Deck kontrollieren .................. 64
S
Schalter kontrollieren ............................... 63
Schmierung .............................................. 84
Schnell-Trimmsystem (Q.S.T.S.).............. 33
Schnell-Trimmsystem (Q.S.T.S.)
kontrollieren .......................................... 60
Sicherheitsausrüstung kontrollieren ......... 64
Sicherheitsregeln für das Bootfahren ....... 18
Sicherungen wechseln ............................. 96
Sitze ......................................................... 41
Sitzposition ............................................... 68
Spülen der Kühlwasserkanäle .................. 80
Starten des Motors auf dem Wasser ........ 68
Starthilfekabel anschließen ...................... 95
Startschalter ............................................. 27
Steuersystem, teleskopisch ..................... 29
Steuerungsfunktionen des
Wasserfahrzeugs .................................. 25
T
Tabelle der Wartungsintervalle ................ 88
Teleskopisches Steuersystem
kontrollieren .......................................... 60
Transport auf einem Anhänger ................ 53
U
Untergetauchtes Wasserfahrzeug ............ 97
V
Verlassen des Wasserfahrzeugs ............. 69
Von einem Anleger aufsteigen und
losfahren ............................................... 77
W
Warnaufkleber ............................................ 5
Wartungsarbeiten ..................................... 86
Wasserabscheider ................................... 30
Wasserabscheider kontrollieren ............... 58
Wasserdichtes Ablagefach ....................... 46
Wasserfahrzeug-Eigenschaften ............... 17
Wenden des Wasserfahrzeugs ................ 70
UF2R71G0.book Page 2 Thursday, July 16, 2009 1:19 PM

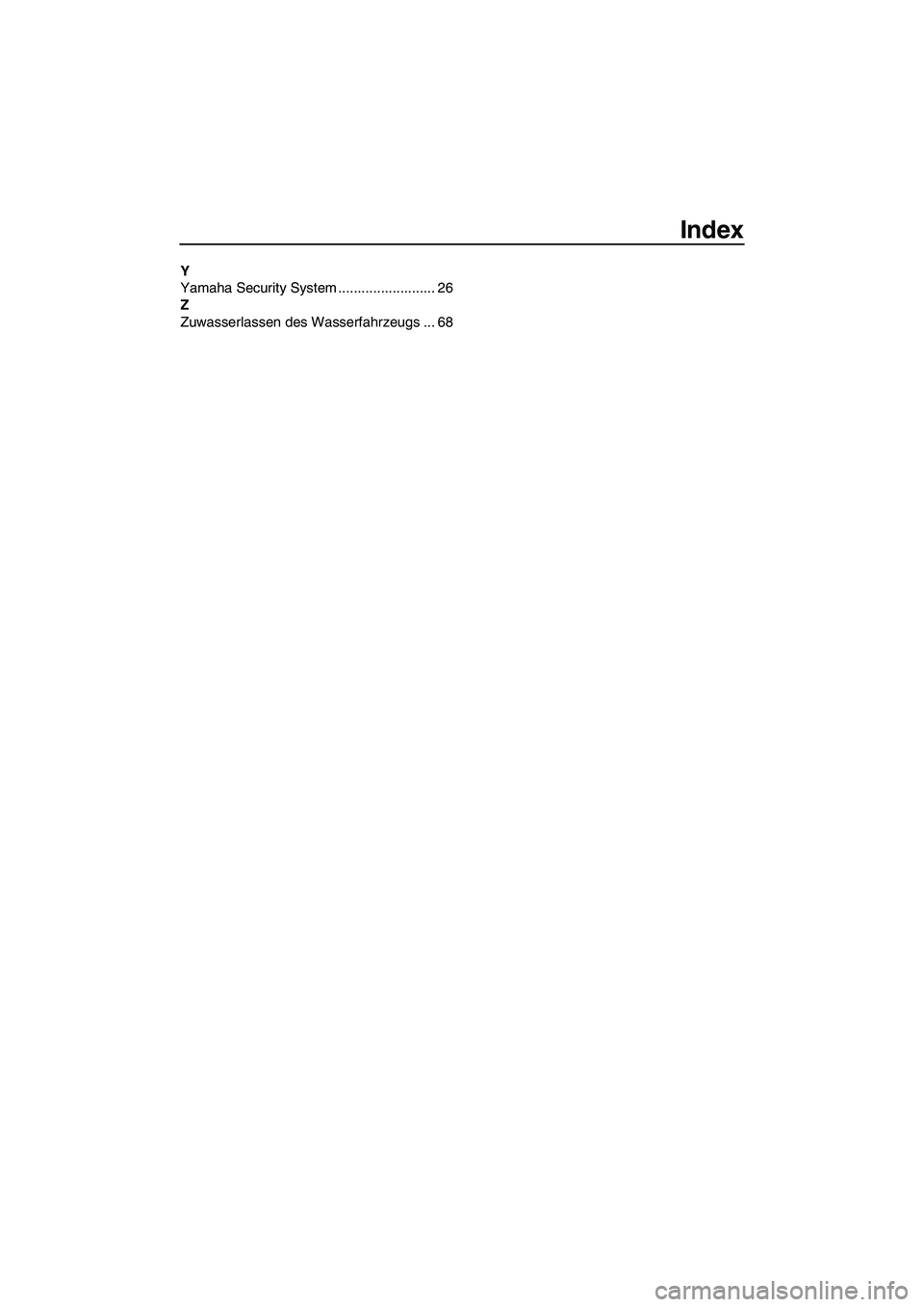

Index
Y
Yamaha Security System ......................... 26
Z
Zuwasserlassen des Wasserfahrzeugs ... 68
UF2R71G0.book Page 3 Thursday, July 16, 2009 1:19 PM

YAMAHA MOTOR CO., LTD.
Gedruckt in den USA
August 2009–0.4 × 1 CR
UF2R71G0.book Page 1 Thursday, July 16, 2009 1:19 PM
