2010 YAMAHA FZR SVHO Betriebsanleitungen (in German)

Aufkleber verschiedener Art
1
GJU36450

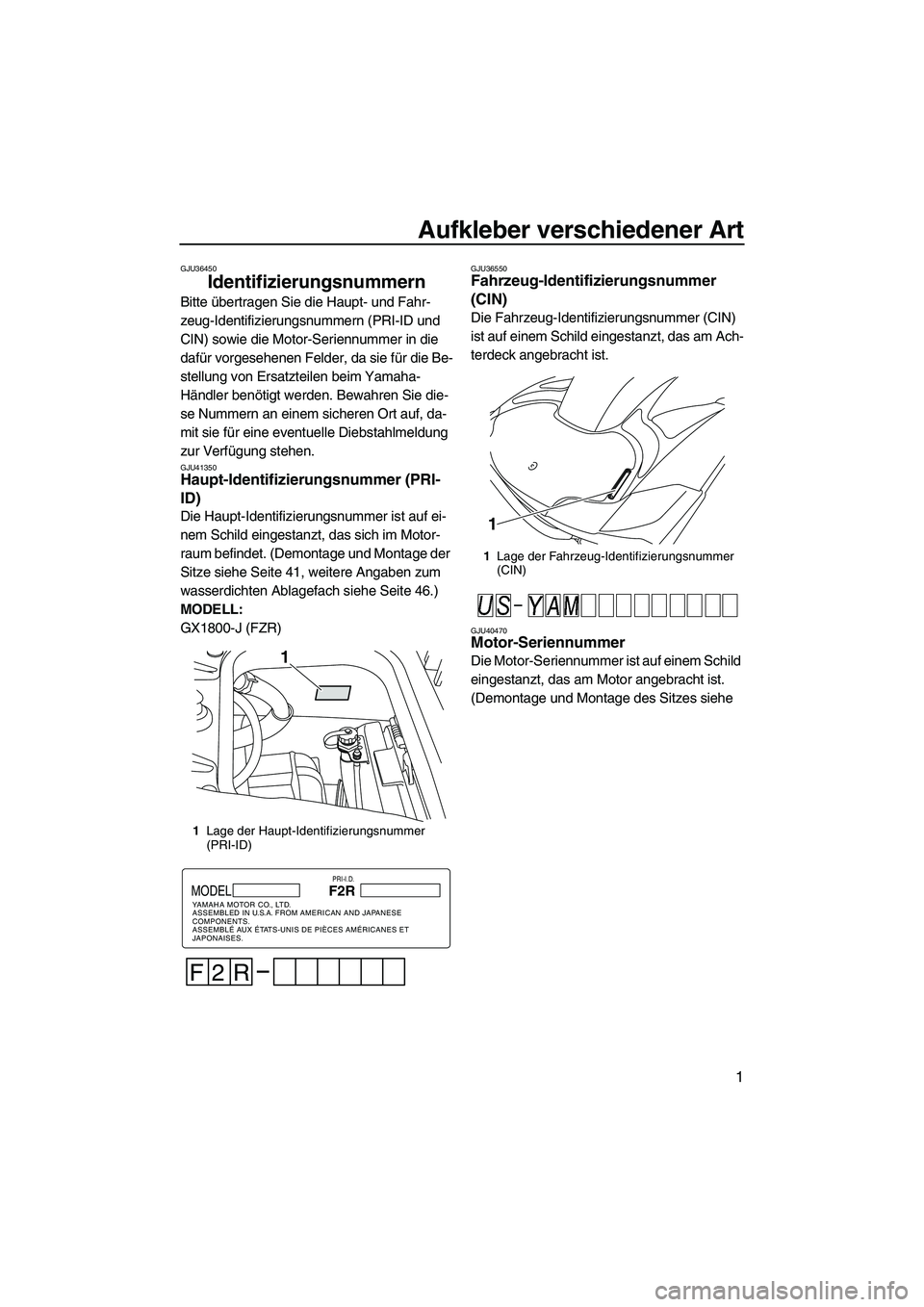

Identifizierungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen beim Yamaha-
Händler benötigt werden. Bewahren Sie die-
se Nummern an einem sicheren Ort auf, da-
mit sie für eine eventuelle Diebstahlmeldung
zur Verfügung stehen.
GJU41350Haupt-Identifizierungsnummer (PRI-
ID)
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet. (Demontage und Montage der
Sitze siehe Seite 41, weitere Angaben zum
wasserdichten Ablagefach siehe Seite 46.)
MODELL:
GX1800-J (FZR)
GJU36550Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer (CIN)
ist auf einem Schild eingestanzt, das am Ach-
terdeck angebracht ist.
GJU40470Motor-Seriennummer
Die Motor-Seriennummer ist auf einem Schild
eingestanzt, das am Motor angebracht ist.
(Demontage und Montage des Sitzes siehe
1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1
MODELYAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICANES ET
JAPONAISES.
PRI-I.D.F2R
F2R
1Lage der Fahrzeug-Identifizierungsnummer
(CIN)
1
UF2R71G0.book Page 1 Thursday, July 16, 2009 1:19 PM

Aufkleber verschiedener Art
2

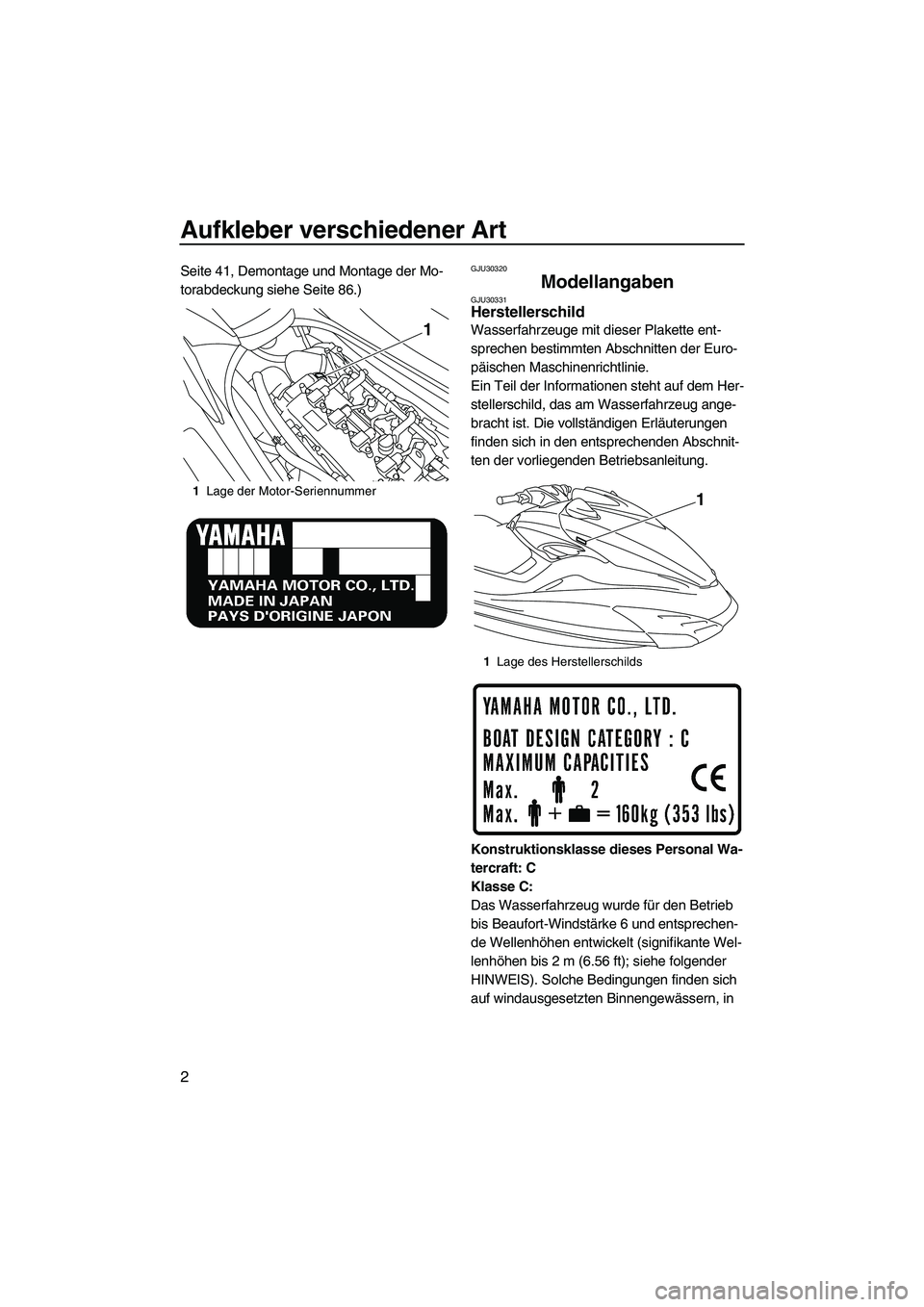

Seite 41, Demontage und Montage der Mo-
torabdeckung siehe Seite 86.)GJU30320
Modellangaben GJU30331Herstellerschild
Wasserfahrzeuge mit dieser Plakette ent-
sprechen bestimmten Abschnitten der Euro-
päischen Maschinenrichtlinie.
Ein Teil der Informationen steht auf dem Her-
stellerschild, das am Wasserfahrzeug ange-
bracht ist. Die vollständigen Erläuterungen
finden sich in den entsprechenden Abschnit-
ten der vorliegenden Betriebsanleitung.
Konstruktionsklasse dieses Personal Wa-
tercraft: C
Klasse C:
Das Wasserfahrzeug wurde für den Betrieb
bis Beaufort-Windstärke 6 und entsprechen-
de Wellenhöhen entwickelt (signifikante Wel-
lenhöhen bis 2 m (6.56 ft); siehe folgender
HINWEIS). Solche Bedingungen finden sich
auf windausgesetzten Binnengewässern, in
1Lage der Motor-Seriennummer
1
1Lage des Herstellerschilds
1
UF2R71G0.book Page 2 Thursday, July 16, 2009 1:19 PM

Aufkleber verschiedener Art
3

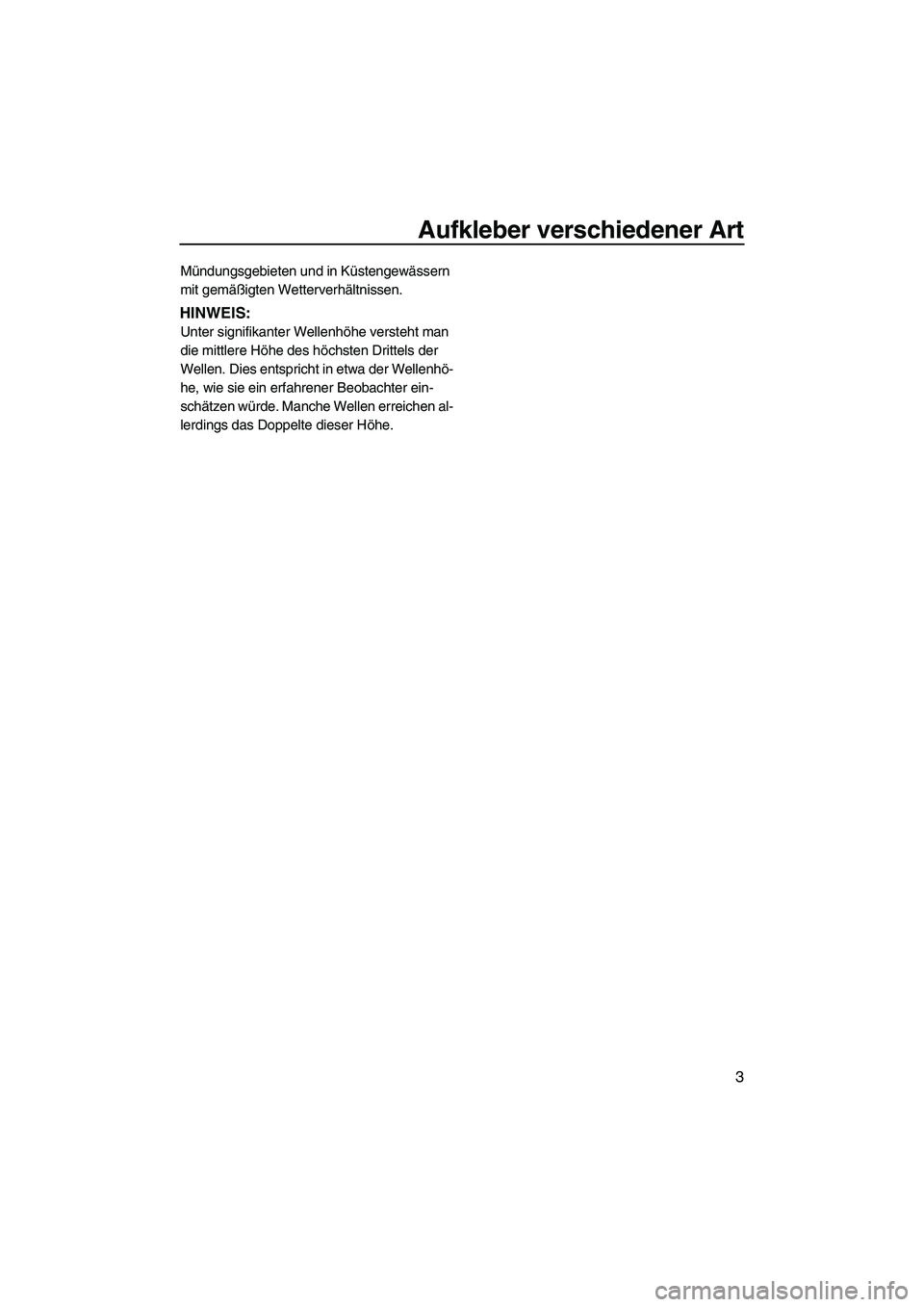

Mündungsgebieten und in Küstengewässern
mit gemäßigten Wetterverhältnissen.
HINWEIS:
Unter signifikanter Wellenhöhe versteht man
die mittlere Höhe des höchsten Drittels der
Wellen. Dies entspricht in etwa der Wellenhö-
he, wie sie ein erfahrener Beobachter ein-
schätzen würde. Manche Wellen erreichen al-
lerdings das Doppelte dieser Höhe.
UF2R71G0.book Page 3 Thursday, July 16, 2009 1:19 PM

Aufkleber verschiedener Art
4
GJU30452
Wichtige Aufkleber
Lesen Sie die folgenden Aufkleber, bevor Sie dieses Wasserfahrzeug verwenden. Falls Sie
weitere Fragen haben, wenden Sie sich an einen Yamaha-Händler.
1
5
3
4
11 6
87
13
1512
14
2
9 10
16
UF2R71G0.book Page 4 Thursday, July 16, 2009 1:19 PM

Aufkleber verschiedener Art
5

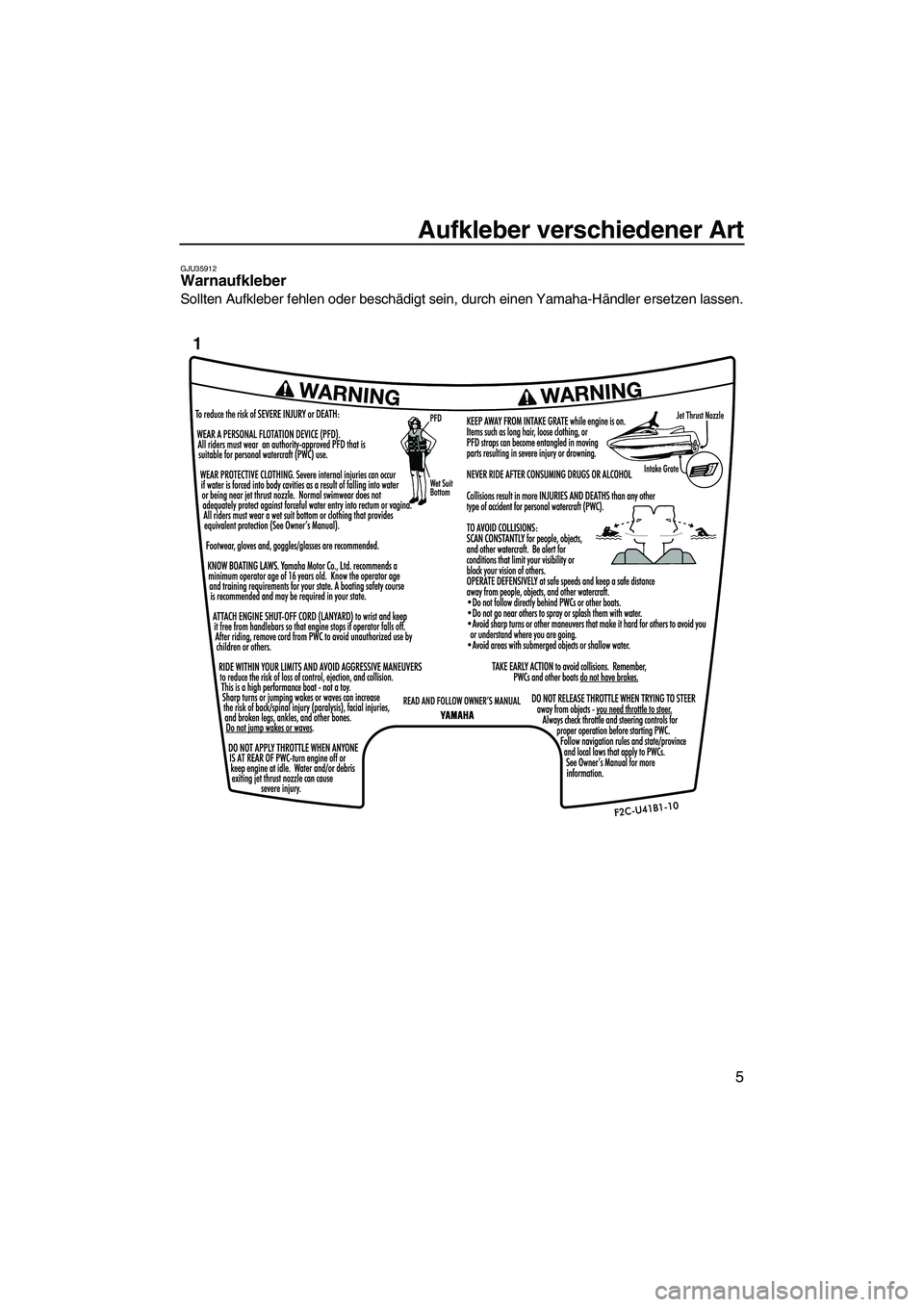

GJU35912Warnaufkleber
Sollten Aufkleber fehlen oder beschädigt sein, durch einen Yamaha-Händler ersetzen lassen.
1
UF2R71G0.book Page 5 Thursday, July 16, 2009 1:19 PM

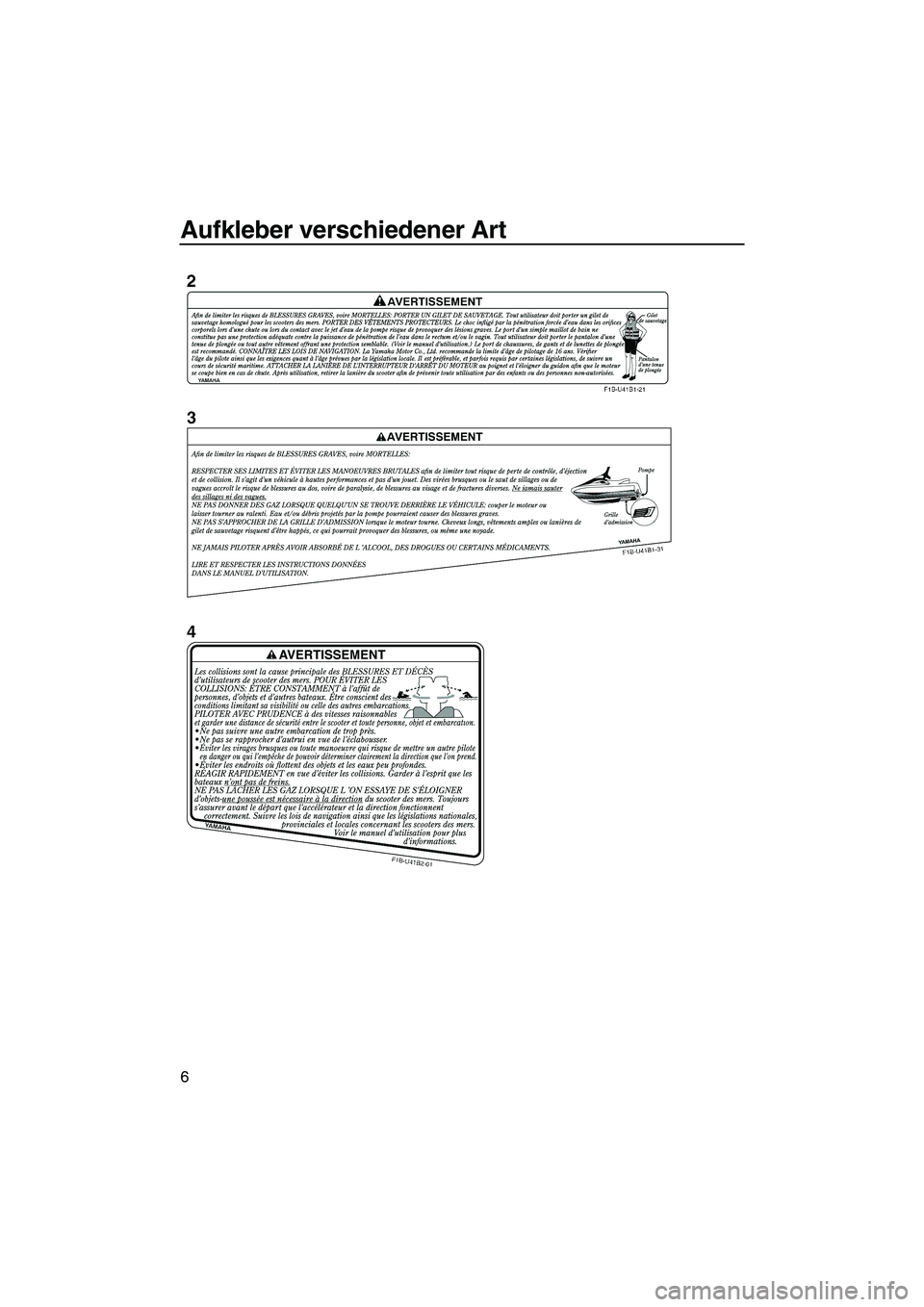

Aufkleber verschiedener Art
6
UF2R71G0.book Page 6 Thursday, July 16, 2009 1:19 PM

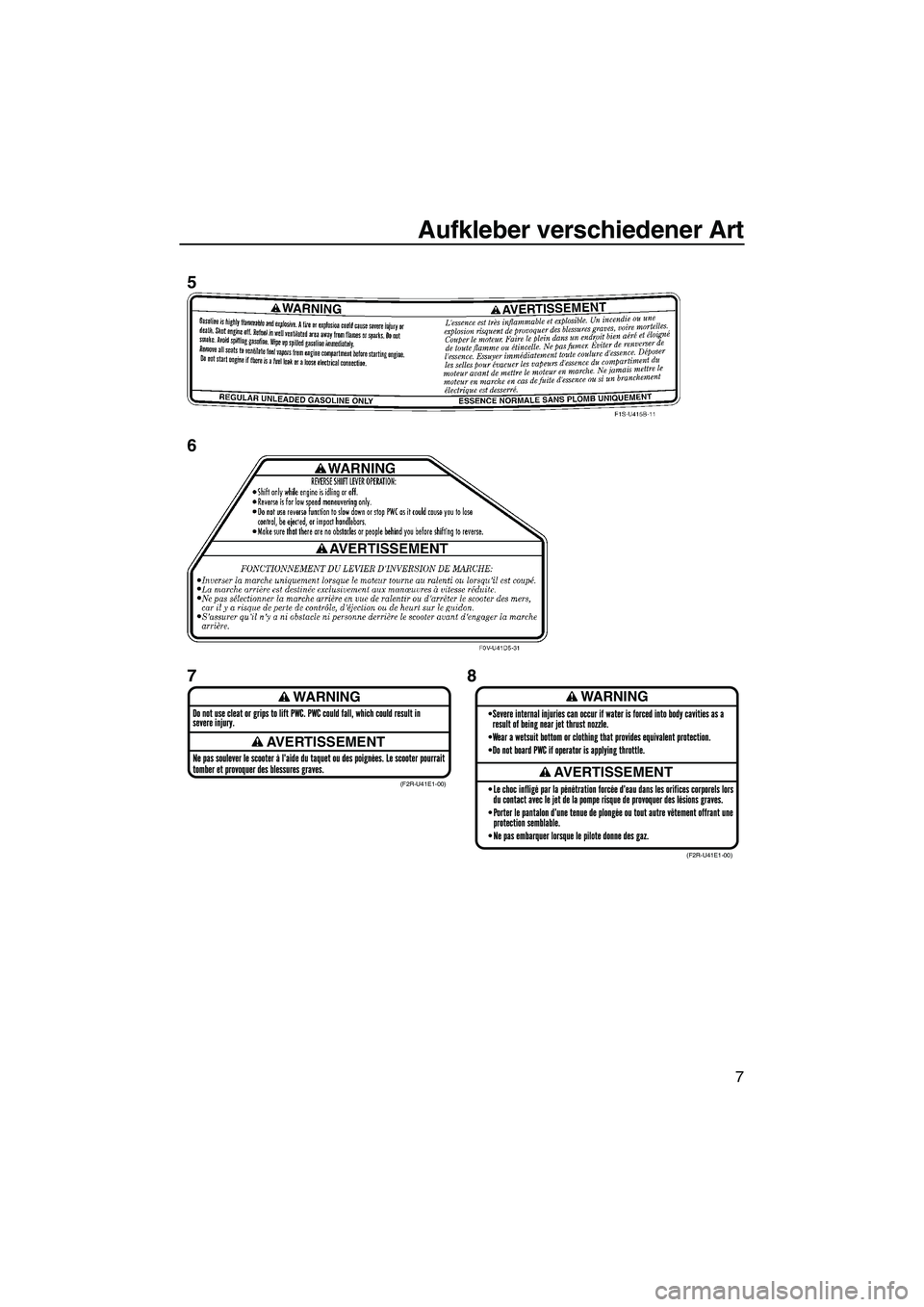

Aufkleber verschiedener Art
7
WARNING
AVERTISSEMENT
WARNING
AVERTISSEMENT(F2R-U41E1-00)
(F2R-U41E1-00)
5
6
78
UF2R71G0.book Page 7 Thursday, July 16, 2009 1:19 PM

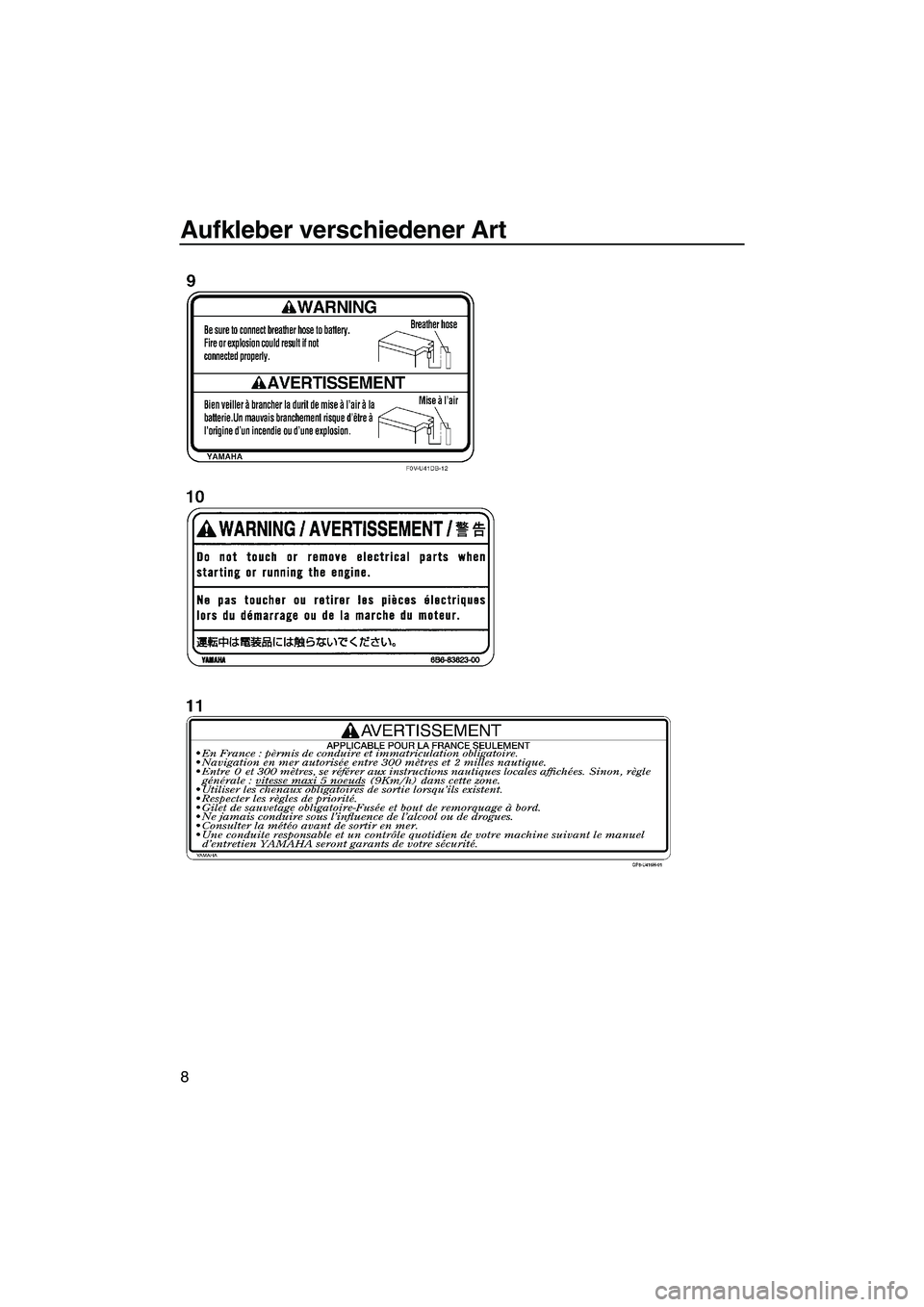

Aufkleber verschiedener Art
8
UF2R71G0.book Page 8 Thursday, July 16, 2009 1:19 PM
