2010 YAMAHA FJR1300A Betriebsanleitungen (in German)

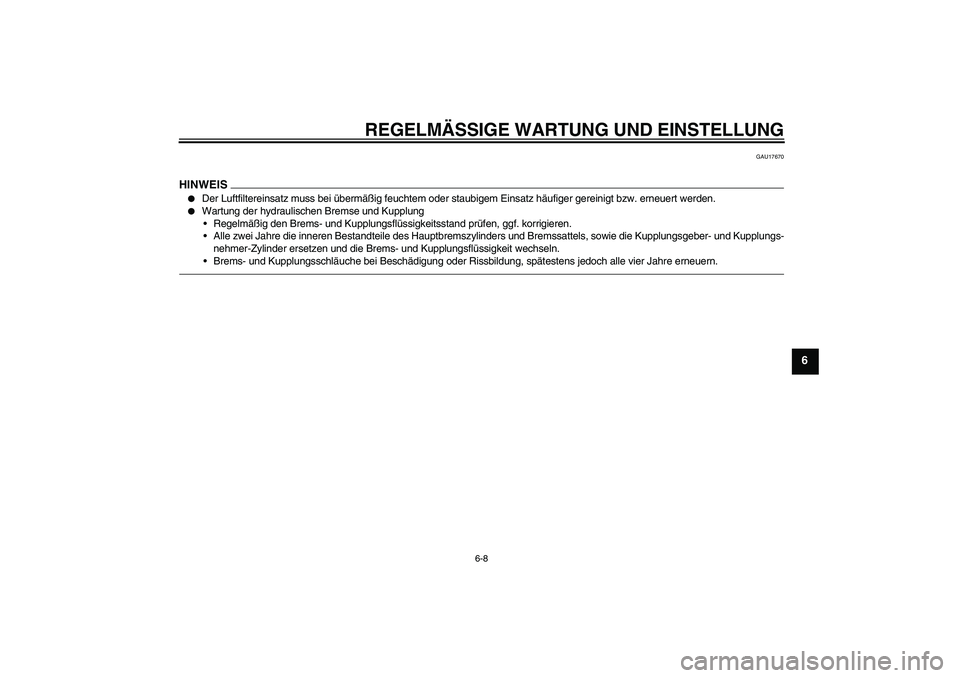

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU17670
HINWEIS

Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.


Wartung der hydraulischen Bremse und Kupplung
Regelmäßig den Brems- und Kupplungsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bestandteile des Hauptbremszylinders und Bremssattels, sowie die Kupplungsgeber- und Kupplungs-
nehmer-Zylinder ersetzen und die Brems- und Kupplungsflüssigkeit wechseln.
Brems- und Kupplungsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U1CYG0G0.book Page 8 Monday, October 26, 2009 9:27 AM

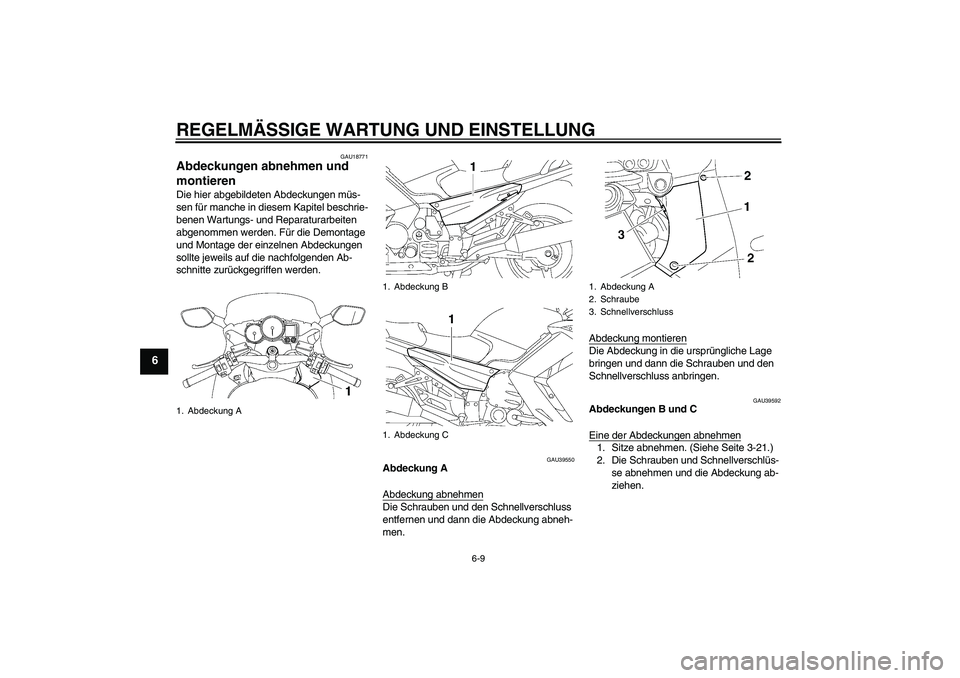

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
GAU18771
Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU39550
Abdeckung A
Abdeckung abnehmenDie Schrauben und den Schnellverschluss
entfernen und dann die Abdeckung abneh-
men.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann die Schrauben und den
Schnellverschluss anbringen.
GAU39592
Abdeckungen B und C
Eine der Abdeckungen abnehmen1. Sitze abnehmen. (Siehe Seite 3-21.)
2. Die Schrauben und Schnellverschlüs-
se abnehmen und die Abdeckung ab-
ziehen.
1. Abdeckung A
1. Abdeckung B
1. Abdeckung C
1. Abdeckung A
2. Schraube
3. Schnellverschluss
U1CYG0G0.book Page 9 Monday, October 26, 2009 9:27 AM

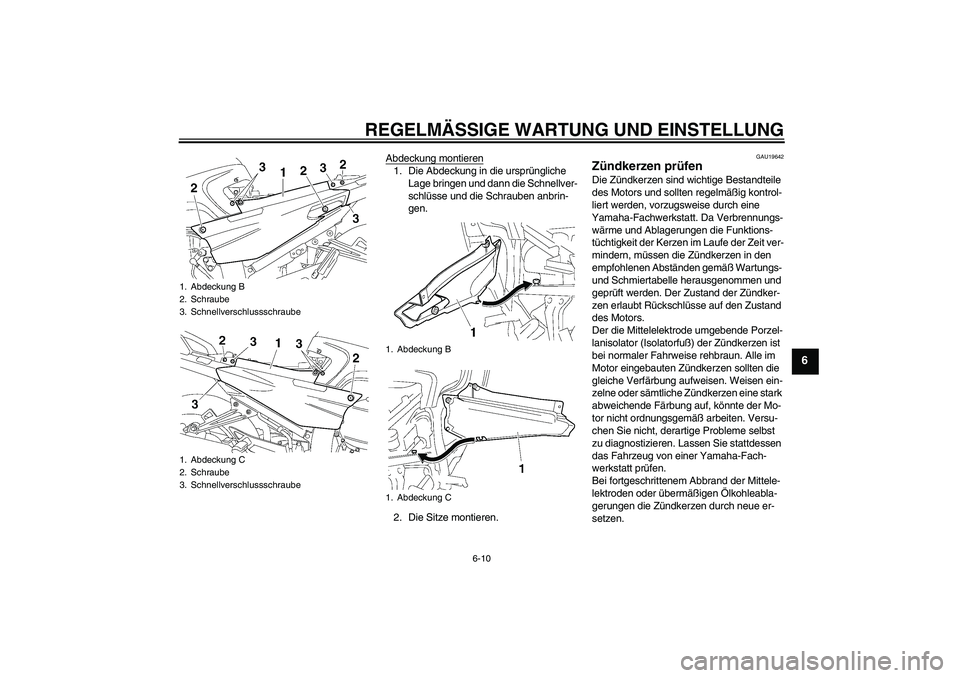

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
Abdeckung montieren1. Die Abdeckung in die ursprüngliche
Lage bringen und dann die Schnellver-
schlüsse und die Schrauben anbrin-
gen.
2. Die Sitze montieren.
GAU19642
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.
1. Abdeckung B
2. Schraube
3. Schnellverschlussschraube
1. Abdeckung C
2. Schraube
3. Schnellverschlussschraube
1. Abdeckung B
1. Abdeckung C
U1CYG0G0.book Page 10 Monday, October 26, 2009 9:27 AM

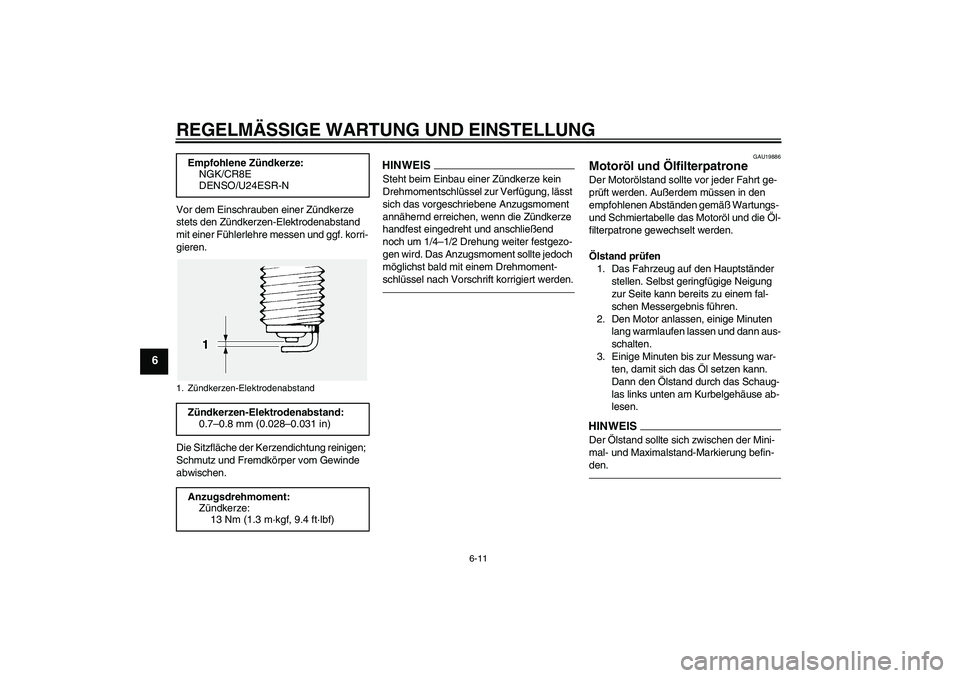

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
GAU19886
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen. Selbst geringfügige Neigung
zur Seite kann bereits zu einem fal-
schen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schaug-
las links unten am Kurbelgehäuse ab-
lesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
Empfohlene Zündkerze:
NGK/CR8E
DENSO/U24ESR-N1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Anzugsdrehmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1CYG0G0.book Page 11 Monday, October 26, 2009 9:27 AM

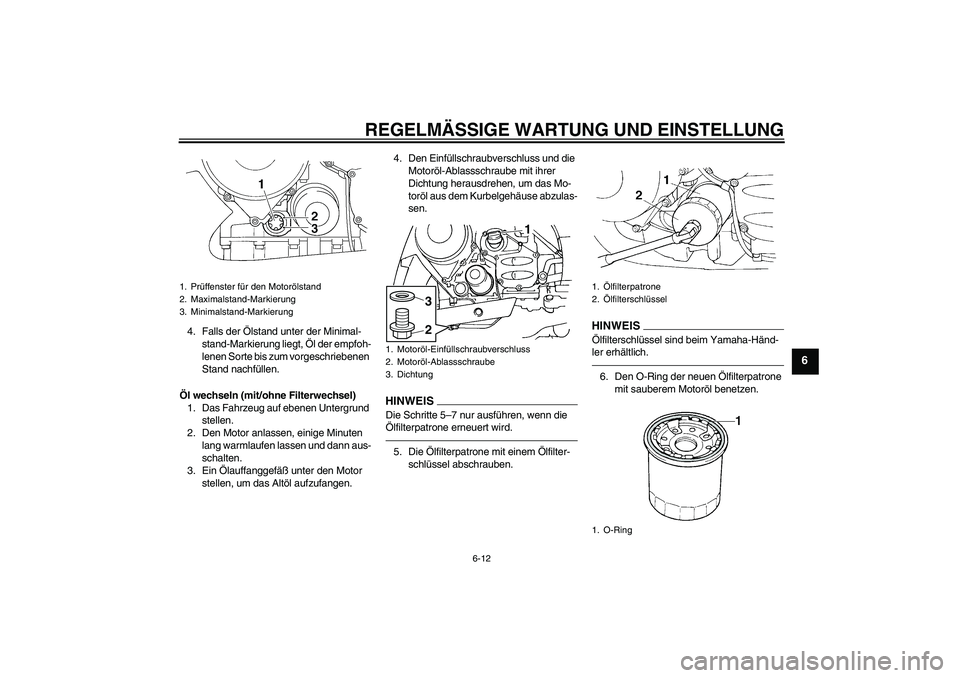

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzulas-
sen.
HINWEISDie Schritte 5–7 nur ausführen, wenn die
Ölfilterpatrone erneuert wird.5. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-
ler erhältlich.6. Den O-Ring der neuen Ölfilterpatrone
mit sauberem Motoröl benetzen.
1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Motoröl-Einfüllschraubverschluss
2. Motoröl-Ablassschraube
3. Dichtung
1
2
3
1.Ölfilterpatrone
2.Ölfilterschlüssel
1. O-Ring
U1CYG0G0.book Page 12 Monday, October 26, 2009 9:27 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.7. Die neue Ölfilterpatrone einbauen und
mit einem Drehmomentschlüssel auf
das vorgeschriebene Anzugsmoment
festziehen.
8. Die Motoröl-Ablassschraube mit einer
neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.9. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-
anlage abgekühlt sind.ACHTUNG
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEISBei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-
tors nicht mehr leuchten.ACHTUNG
GCA10401
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, obwohl der Ölstand korrekt
ist, sofort den Motor ausschalten und
das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.11. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
1.Ölfilterpatrone
2. DrehmomentschlüsselAnzugsmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.00 L (4.23 US qt, 3.52 Imp.qt)
U1CYG0G0.book Page 13 Monday, October 26, 2009 9:27 AM

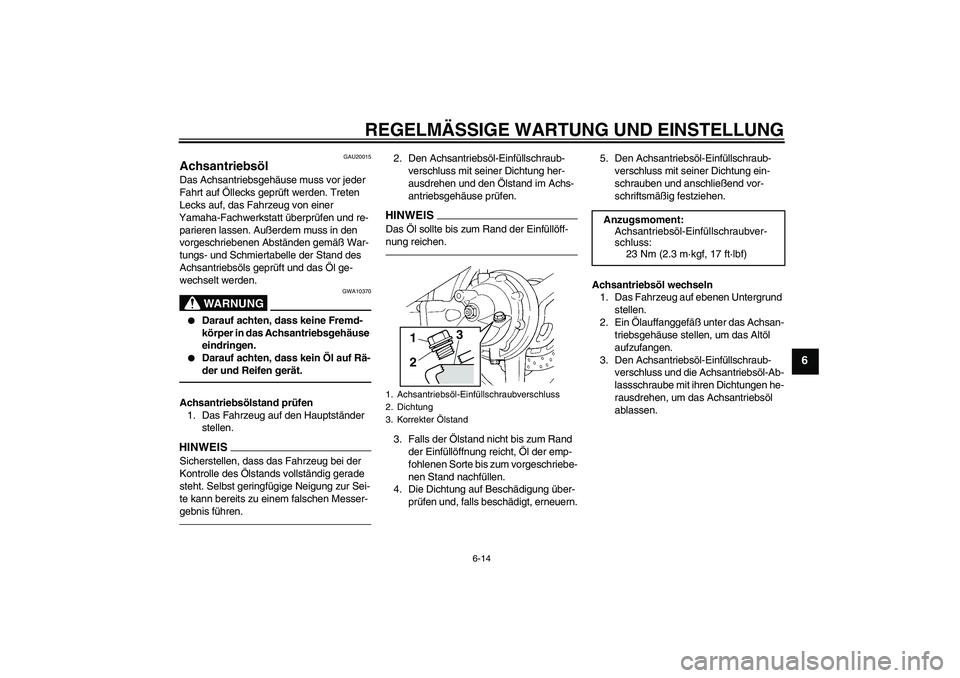

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6
GAU20015
Achsantriebsöl Das Achsantriebsgehäuse muss vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen gemäß War-
tungs- und Schmiertabelle der Stand des
Achsantriebsöls geprüft und das Öl ge-
wechselt werden.
WARNUNG
GWA10370


Darauf achten, dass keine Fremd-
körper in das Achsantriebsgehäuse
eindringen.


Darauf achten, dass kein Öl auf Rä-
der und Reifen gerät.
Achsantriebsölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.HINWEISSicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-
gebnis führen.
2. Den Achsantriebsöl-Einfüllschraub-
verschluss mit seiner Dichtung her-
ausdrehen und den Ölstand im Achs-
antriebsgehäuse prüfen.HINWEISDas Öl sollte bis zum Rand der Einfüllöff-
nung reichen.3. Falls der Ölstand nicht bis zum Rand
der Einfüllöffnung reicht, Öl der emp-
fohlenen Sorte bis zum vorgeschriebe-
nen Stand nachfüllen.
4. Die Dichtung auf Beschädigung über-
prüfen und, falls beschädigt, erneuern.5. Den Achsantriebsöl-Einfüllschraub-
verschluss mit seiner Dichtung ein-
schrauben und anschließend vor-
schriftsmäßig festziehen.
Achsantriebsöl wechseln
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
3. Den Achsantriebsöl-Einfüllschraub-
verschluss und die Achsantriebsöl-Ab-
lassschraube mit ihren Dichtungen he-
rausdrehen, um das Achsantriebsöl
ablassen.1. Achsantriebsöl-Einfüllschraubverschluss
2. Dichtung
3. Korrekter Ölstand
3
21
Anzugsmoment:
Achsantriebsöl-Einfüllschraubver-
schluss:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U1CYG0G0.book Page 14 Monday, October 26, 2009 9:27 AM

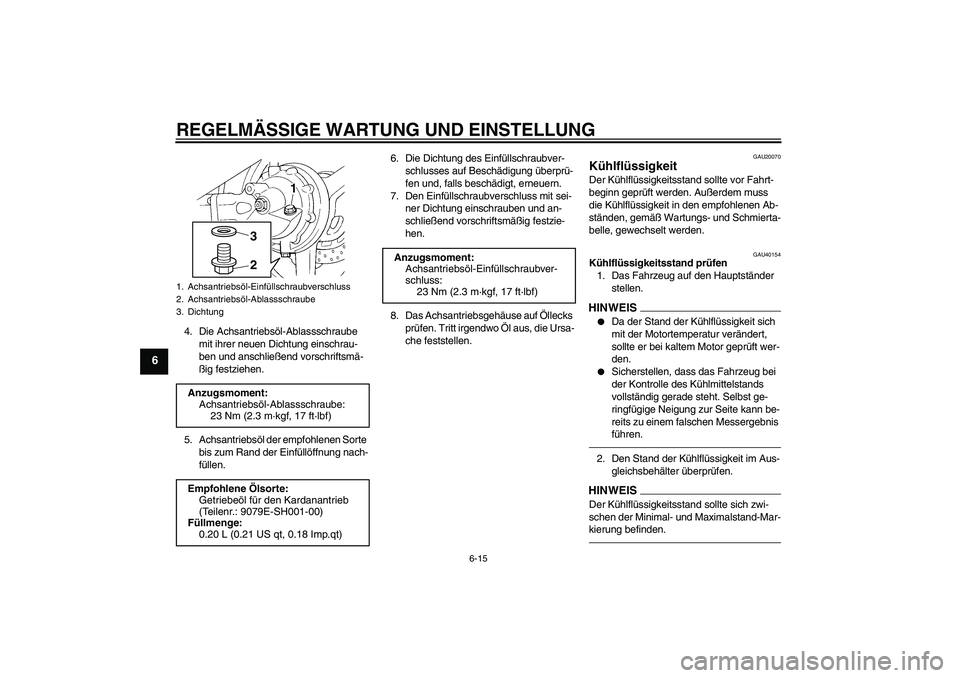

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6
4. Die Achsantriebsöl-Ablassschraube
mit ihrer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
5. Achsantriebsöl der empfohlenen Sorte
bis zum Rand der Einfüllöffnung nach-
füllen.6. Die Dichtung des Einfüllschraubver-
schlusses auf Beschädigung überprü-
fen und, falls beschädigt, erneuern.
7. Den Einfüllschraubverschluss mit sei-
ner Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
8. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ursa-
che feststellen.
GAU20070
Kühlflüssigkeit Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU40154
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.HINWEIS

Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.


Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.
1. Achsantriebsöl-Einfüllschraubverschluss
2. Achsantriebsöl-Ablassschraube
3. DichtungAnzugsmoment:
Achsantriebsöl-Ablassschraube:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Empfohlene Ölsorte:
Getriebeöl für den Kardanantrieb
(Teilenr.: 9079E-SH001-00)
Füllmenge:
0.20 L (0.21 US qt, 0.18 Imp.qt)
11
2
3
Anzugsmoment:
Achsantriebsöl-Einfüllschraubver-
schluss:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U1CYG0G0.book Page 15 Monday, October 26, 2009 9:27 AM
