2010 YAMAHA FJR1300A Betriebsanleitungen (in German)

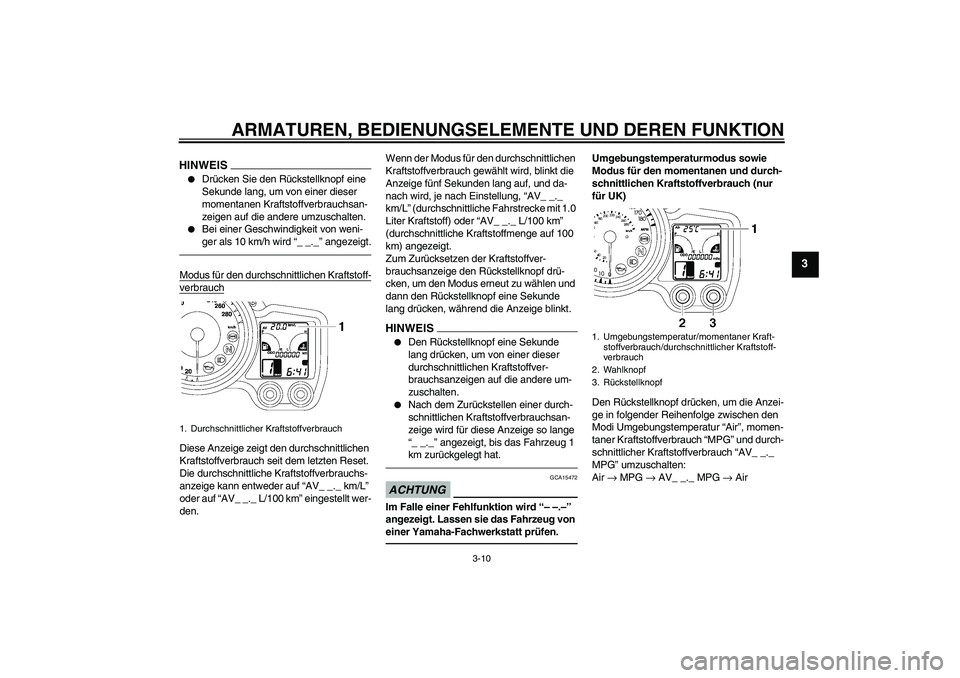

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
HINWEIS

Drücken Sie den Rückstellknopf eine
Sekunde lang, um von einer dieser
momentanen Kraftstoffverbrauchsan-
zeigen auf die andere umzuschalten.


Bei einer Geschwindigkeit von weni-
ger als 10 km/h wird “_ _._” angezeigt.
Modus für den durchschnittlichen Kraftstoff-verbrauchDiese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem letzten Reset.
Die durchschnittliche Kraftstoffverbrauchs-
anzeige kann entweder auf “AV_ _._ km/L”
oder auf “AV_ _._ L/100 km” eingestellt wer-
den.Wenn der Modus für den durchschnittlichen
Kraftstoffverbrauch gewählt wird, blinkt die
Anzeige fünf Sekunden lang auf, und da-
nach wird, je nach Einstellung, “AV_ _._
km/L” (durchschnittliche Fahrstrecke mit 1.0
Liter Kraftstoff) oder “AV_ _._ L/100 km”
(durchschnittliche Kraftstoffmenge auf 100
km) angezeigt.
Zum Zurücksetzen der Kraftstoffver-
brauchsanzeige den Rückstellknopf drü-
cken, um den Modus erneut zu wählen und
dann den Rückstellknopf eine Sekunde
lang drücken, während die Anzeige blinkt.
HINWEIS

Den Rückstellknopf eine Sekunde
lang drücken, um von einer dieser
durchschnittlichen Kraftstoffver-
brauchsanzeigen auf die andere um-
zuschalten.


Nach dem Zurückstellen einer durch-
schnittlichen Kraftstoffverbrauchsan-
zeige wird für diese Anzeige so lange
“_ _._” angezeigt, bis das Fahrzeug 1
km zurückgelegt hat.
ACHTUNG
GCA15472
Im Falle einer Fehlfunktion wird “– –.–”
angezeigt. Lassen sie das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
Umgebungstemperaturmodus sowie
Modus für den momentanen und durch-
schnittlichen Kraftstoffverbrauch (nur
für UK)
Den Rückstellknopf drücken, um die Anzei-
ge in folgender Reihenfolge zwischen den
Modi Umgebungstemperatur “Air”, momen-
taner Kraftstoffverbrauch “MPG” und durch-
schnittlicher Kraftstoffverbrauch “AV_ _._
MPG” umzuschalten:
Air → MPG → AV_ _._ MPG → Air
1. Durchschnittlicher Kraftstoffverbrauch
1. Umgebungstemperatur/momentaner Kraft-
stoffverbrauch/durchschnittlicher Kraftstoff-
verbrauch
2. Wahlknopf
3. Rückstellknopf
U1CYG0G0.book Page 10 Monday, October 26, 2009 9:27 AM

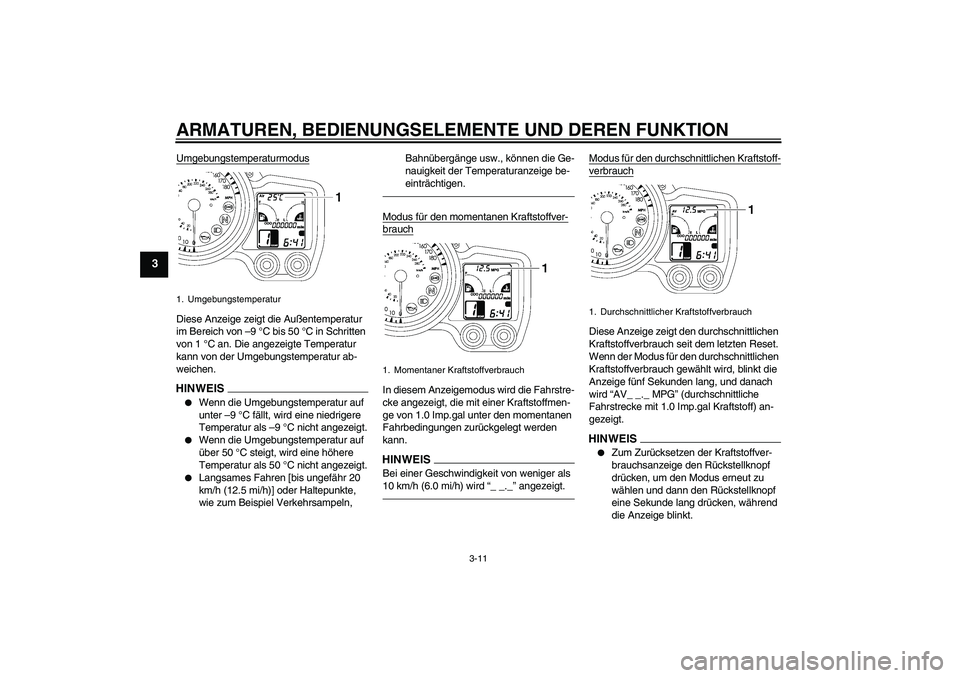

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
UmgebungstemperaturmodusDiese Anzeige zeigt die Außentemperatur
im Bereich von –9 °C bis 50 °C in Schritten
von 1 °C an. Die angezeigte Temperatur
kann von der Umgebungstemperatur ab-
weichen.HINWEI
S


Wenn die Umgebungstemperatur auf
unter –9 °C fällt, wird eine niedrigere
Temperatur als –9 °C nicht angezeigt.


Wenn die Umgebungstemperatur auf
über 50 °C steigt, wird eine höhere
Temperatur als 50 °C nicht angezeigt.


Langsames Fahren [bis ungefähr 20
km/h (12.5 mi/h)] oder Haltepunkte,
wie zum Beispiel Verkehrsampeln, Bahnübergänge usw., können die Ge-
nauigkeit der Temperaturanzeige be-
einträchtigen.
Modus für den momentanen Kraftstoffver-brauchIn diesem Anzeigemodus wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoffmen-
ge von 1.0 Imp.gal unter den momentanen
Fahrbedingungen zurückgelegt werden
kann.HINWEISBei einer Geschwindigkeit von weniger als
10 km/h (6.0 mi/h) wird “_ _._” angezeigt.
Modus für den durchschnittlichen Kraftstoff-verbrauchDiese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem letzten Reset.
Wenn der Modus für den durchschnittlichen
Kraftstoffverbrauch gewählt wird, blinkt die
Anzeige fünf Sekunden lang, und danach
wird “AV_ _._ MPG” (durchschnittliche
Fahrstrecke mit 1.0 Imp.gal Kraftstoff) an-
gezeigt.HINWEIS

Zum Zurücksetzen der Kraftstoffver-
brauchsanzeige den Rückstellknopf
drücken, um den Modus erneut zu
wählen und dann den Rückstellknopf
eine Sekunde lang drücken, während
die Anzeige blinkt.
1. Umgebungstemperatur
1. Momentaner Kraftstoffverbrauch
1. Durchschnittlicher Kraftstoffverbrauch
U1CYG0G0.book Page 11 Monday, October 26, 2009 9:27 AM

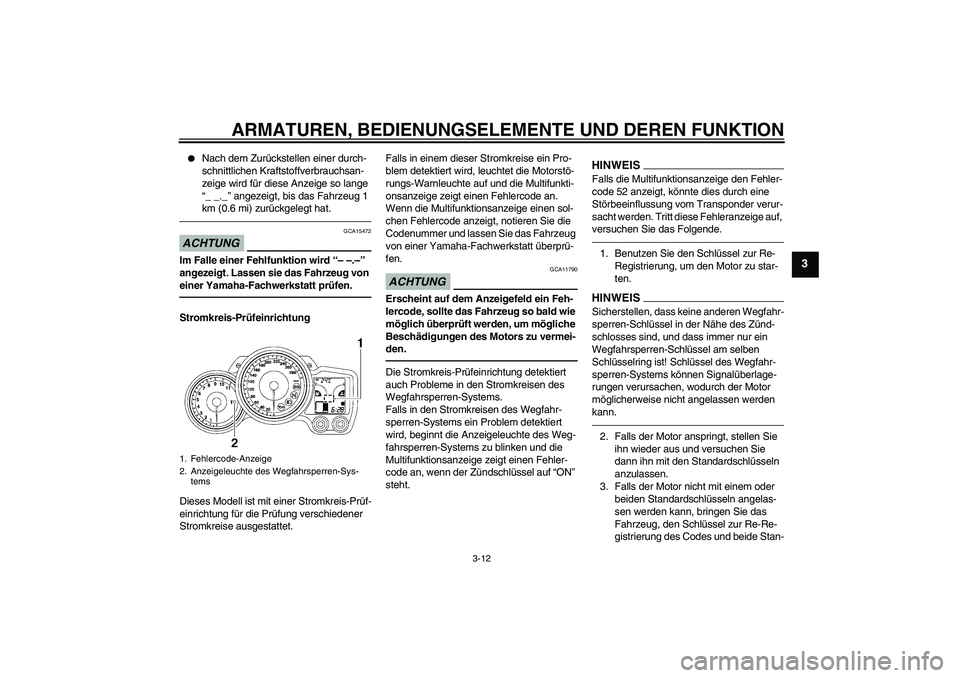

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3


Nach dem Zurückstellen einer durch-
schnittlichen Kraftstoffverbrauchsan-
zeige wird für diese Anzeige so lange
“_ _._” angezeigt, bis das Fahrzeug 1
km (0.6 mi) zurückgelegt hat.
ACHTUNG
GCA15472
Im Falle einer Fehlfunktion wird “– –.–”
angezeigt. Lassen sie das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Multifunkti-
onsanzeige zeigt einen Fehlercode an.
Wenn die Multifunktionsanzeige einen sol-
chen Fehlercode anzeigt, notieren Sie die
Codenummer und lassen Sie das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen.
ACHTUNG
GCA11790
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem detektiert
wird, beginnt die Anzeigeleuchte des Weg-
fahrsperren-Systems zu blinken und die
Multifunktionsanzeige zeigt einen Fehler-
code an, wenn der Zündschlüssel auf “ON”
steht.
HINWEISFalls die Multifunktionsanzeige den Fehler-
code 52 anzeigt, könnte dies durch eine
Störbeeinflussung vom Transponder verur-
sacht werden. Tritt diese Fehleranzeige auf,
versuchen Sie das Folgende.1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEISSicherstellen, dass keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und dass immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
1. Fehlercode-Anzeige
2. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
U1CYG0G0.book Page 12 Monday, October 26, 2009 9:27 AM

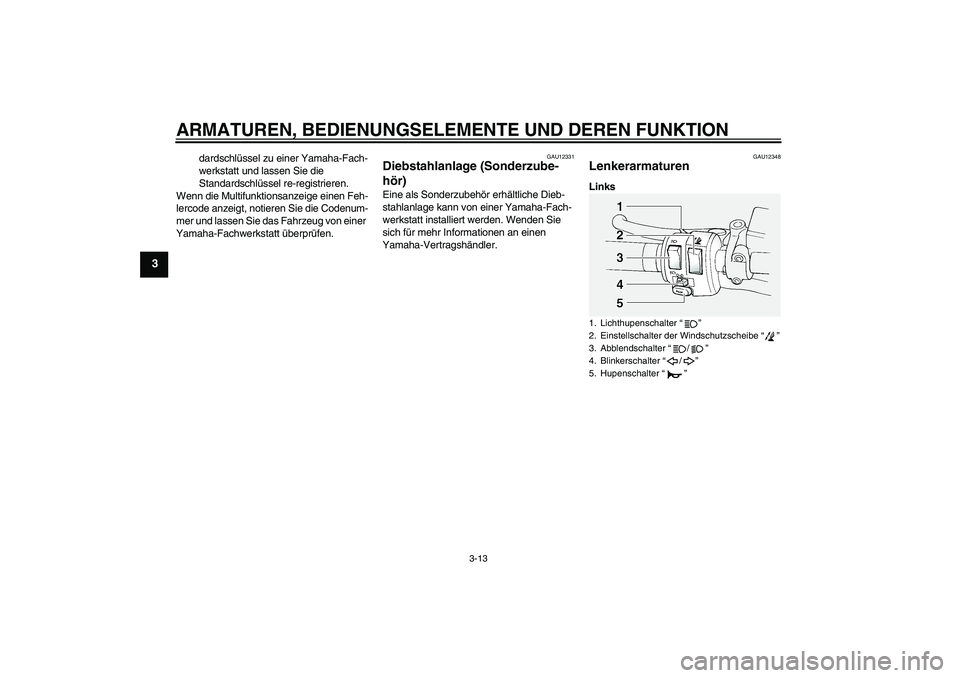

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die Multifunktionsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
GAU12331
Diebstahlanlage (Sonderzube-
hör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12348
Lenkerarmaturen Links1. Lichthupenschalter“”
2. Einstellschalter der Windschutzscheibe“”
3. Abblendschalter“/”
4. Blinkerschalter“/”
5. Hupenschalter“”
U1CYG0G0.book Page 13 Monday, October 26, 2009 9:27 AM

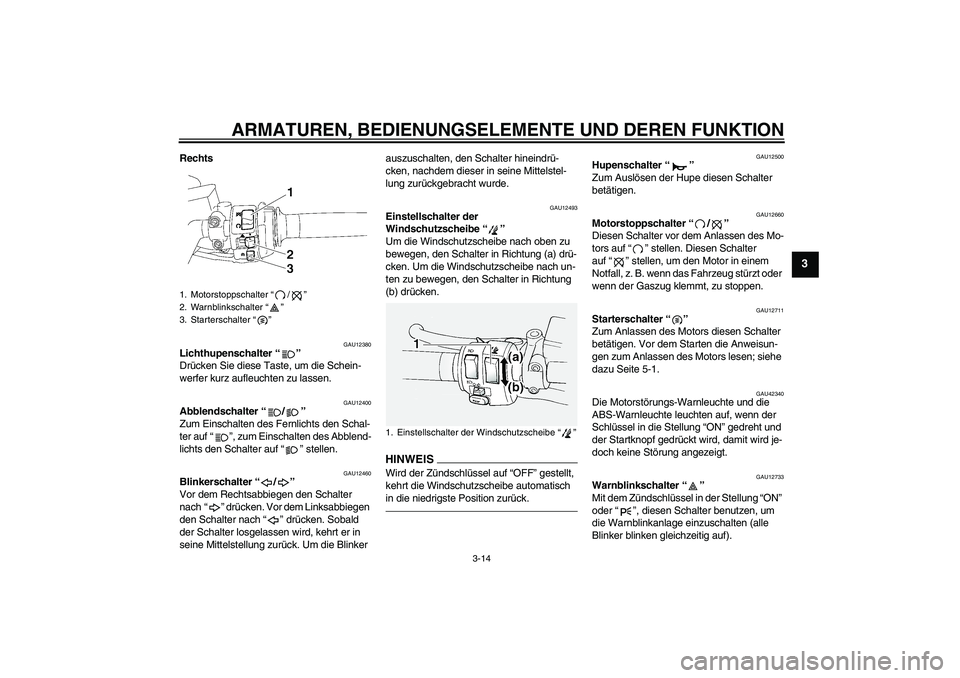

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
Rechts
GAU12380
Lichthupenschalter“”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter“/”
Zum Einschalten des Fernlichts den Schal-
ter auf“”, zum Einschalten des Abblend-
lichts den Schalter auf“” stellen.
GAU12460
Blinkerschalter“/”
Vor dem Rechtsabbiegen den Schalter
nach“” drücken. Vor dem Linksabbiegen
den Schalter nach“” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12493
Einstellschalter der
Windschutzscheibe“”
Um die Windschutzscheibe nach oben zu
bewegen, den Schalter in Richtung (a) drü-
cken. Um die Windschutzscheibe nach un-
ten zu bewegen, den Schalter in Richtung
(b) drücken.HINWEISWird der Zündschlüssel auf “OFF” gestellt,
kehrt die Windschutzscheibe automatisch
in die niedrigste Position zurück.
GAU12500
Hupenschalter“”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf“” stellen. Diesen Schalter
auf“” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter“”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU42340
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte leuchten auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Startknopf gedrückt wird, damit wird je-
doch keine Störung angezeigt.
GAU12733
Warnblinkschalter“”
Mit dem Zündschlüssel in der Stellung “ON”
oder“”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
1. Motorstoppschalter“/”
2. Warnblinkschalter“”
3. Starterschalter“”
1. Einstellschalter der Windschutzscheibe“”
U1CYG0G0.book Page 14 Monday, October 26, 2009 9:27 AM

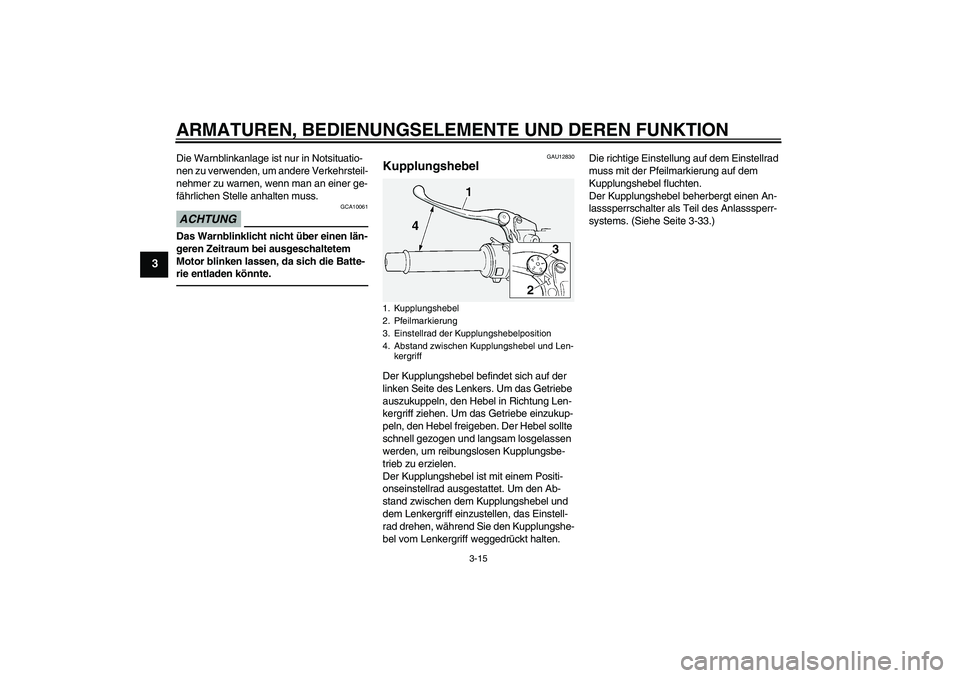

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU12830
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel ist mit einem Positi-
onseinstellrad ausgestattet. Um den Ab-
stand zwischen dem Kupplungshebel und
dem Lenkergriff einzustellen, das Einstell-
rad drehen, während Sie den Kupplungshe-
bel vom Lenkergriff weggedrückt halten. Die richtige Einstellung auf dem Einstellrad
muss mit der Pfeilmarkierung auf dem
Kupplungshebel fluchten.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-33.)1. Kupplungshebel
2. Pfeilmarkierung
3. Einstellrad der Kupplungshebelposition
4. Abstand zwischen Kupplungshebel und Len-
kergriff
U1CYG0G0.book Page 15 Monday, October 26, 2009 9:27 AM

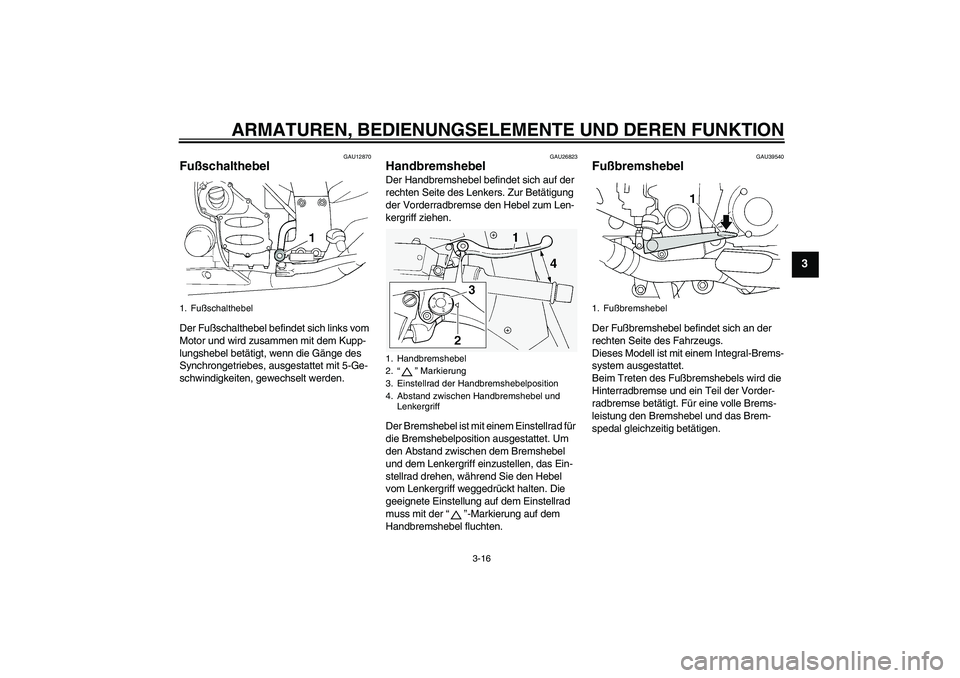

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
GAU12870
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
GAU26823
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellrad für
die Bremshebelposition ausgestattet. Um
den Abstand zwischen dem Bremshebel
und dem Lenkergriff einzustellen, das Ein-
stellrad drehen, während Sie den Hebel
vom Lenkergriff weggedrückt halten. Die
geeignete Einstellung auf dem Einstellrad
muss mit der“”-Markierung auf dem
Handbremshebel fluchten.
GAU39540
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Fahrzeugs.
Dieses Modell ist mit einem Integral-Brems-
system ausgestattet.
Beim Treten des Fußbremshebels wird die
Hinterradbremse und ein Teil der Vorder-
radbremse betätigt. Für eine volle Brems-
leistung den Bremshebel und das Brem-
spedal gleichzeitig betätigen.
1. Fußschalthebel
1. Handbremshebel
2.“” Markierung
3. Einstellrad der Handbremshebelposition
4. Abstand zwischen Handbremshebel und
Lenkergriff
1. Fußbremshebel
U1CYG0G0.book Page 16 Monday, October 26, 2009 9:27 AM

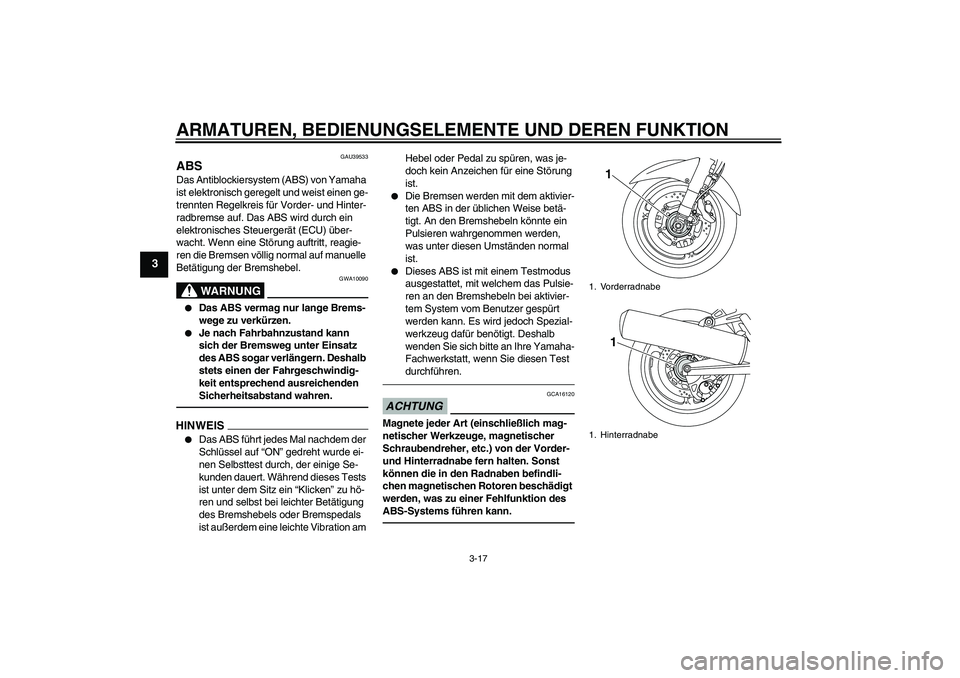

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
GAU39533
ABS Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Das ABS wird durch ein
elektronisches Steuergerät (ECU) über-
wacht. Wenn eine Störung auftritt, reagie-
ren die Bremsen völlig normal auf manuelle
Betätigung der Bremshebel.
WARNUNG
GWA10090


Das ABS vermag nur lange Brems-
wege zu verkürzen.


Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden
Sicherheitsabstand wahren.
HINWEIS

Das ABS führt jedes Mal nachdem der
Schlüssel auf “ON” gedreht wurde ei-
nen Selbsttest durch, der einige Se-
kunden dauert. Während dieses Tests
ist unter dem Sitz ein “Klicken” zu hö-
ren und selbst bei leichter Betätigung
des Bremshebels oder Bremspedals
ist außerdem eine leichte Vibration am Hebel oder Pedal zu spüren, was je-
doch kein Anzeichen für eine Störung
ist.


Die Bremsen werden mit dem aktivier-
ten ABS in der üblichen Weise betä-
tigt. An den Bremshebeln könnte ein
Pulsieren wahrgenommen werden,
was unter diesen Umständen normal
ist.


Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt, wenn Sie diesen Test
durchführen.
ACHTUNG
GCA16120
Magnete jeder Art (einschließlich mag-
netischer Werkzeuge, magnetischer
Schraubendreher, etc.) von der Vorder-
und Hinterradnabe fern halten. Sonst
können die in den Radnaben befindli-
chen magnetischen Rotoren beschädigt
werden, was zu einer Fehlfunktion des
ABS-Systems führen kann.
1. Vorderradnabe
1. Hinterradnabe
11
U1CYG0G0.book Page 17 Monday, October 26, 2009 9:27 AM
