2010 YAMAHA FJR1300A Betriebsanleitungen (in German)

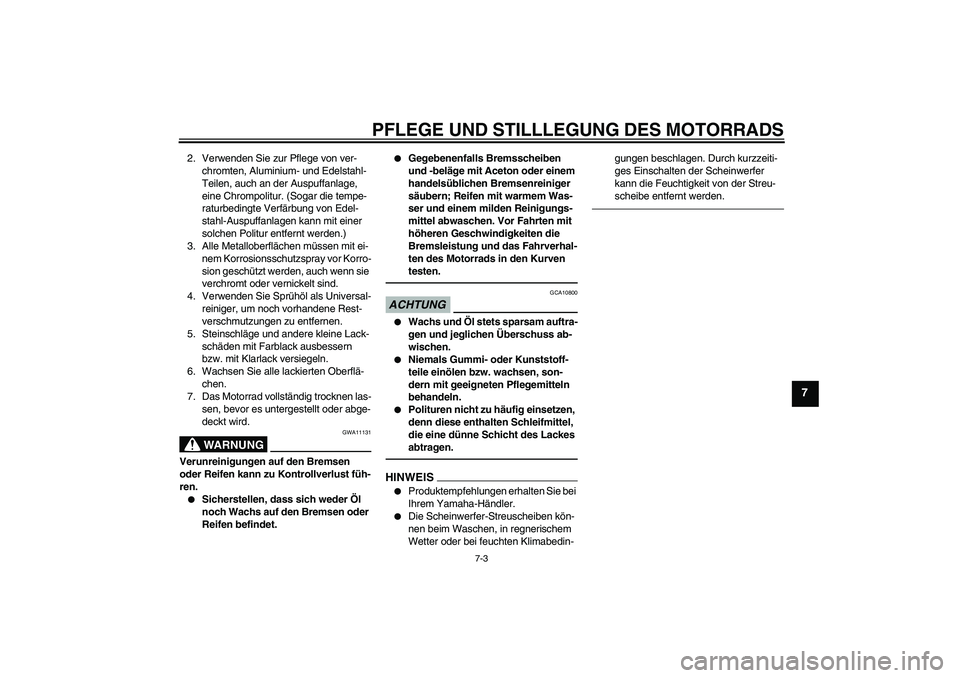

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
7
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG
GWA11131
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.

Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.


Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit warmem Was-
ser und einem milden Reinigungs-
mittel abwaschen. Vor Fahrten mit
höheren Geschwindigkeiten die
Bremsleistung und das Fahrverhal-
ten des Motorrads in den Kurven
testen.
ACHTUNG
GCA10800


Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEI
S


Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.


Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
U1CYG0G0.book Page 3 Monday, October 26, 2009 9:27 AM

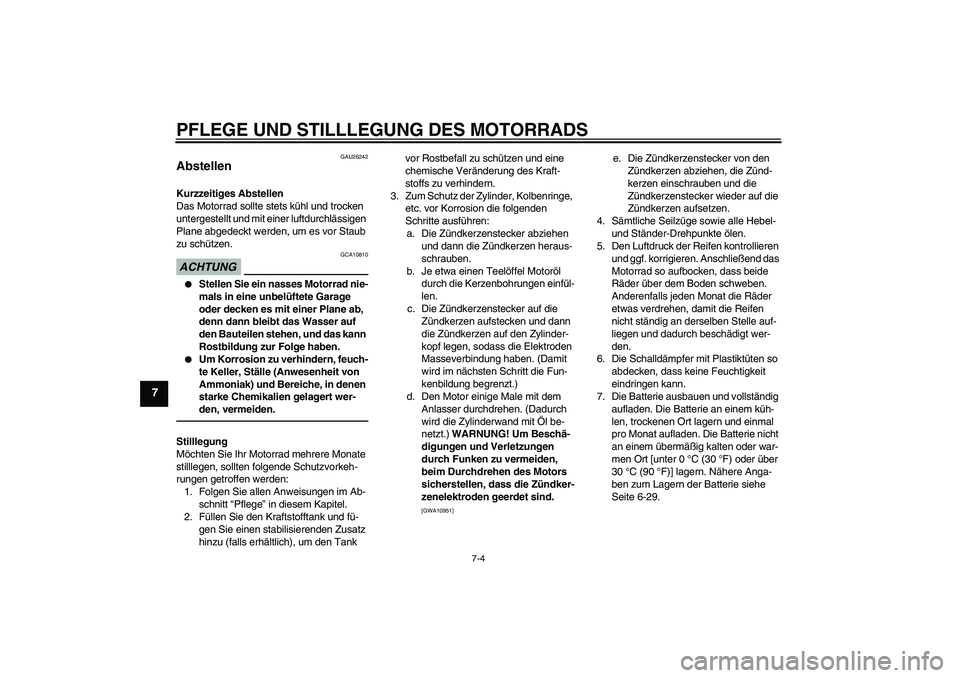

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
GAU26242
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG
GCA10810


Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet sind.

[GWA10951]
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-29.
U1CYG0G0.book Page 4 Monday, October 26, 2009 9:27 AM

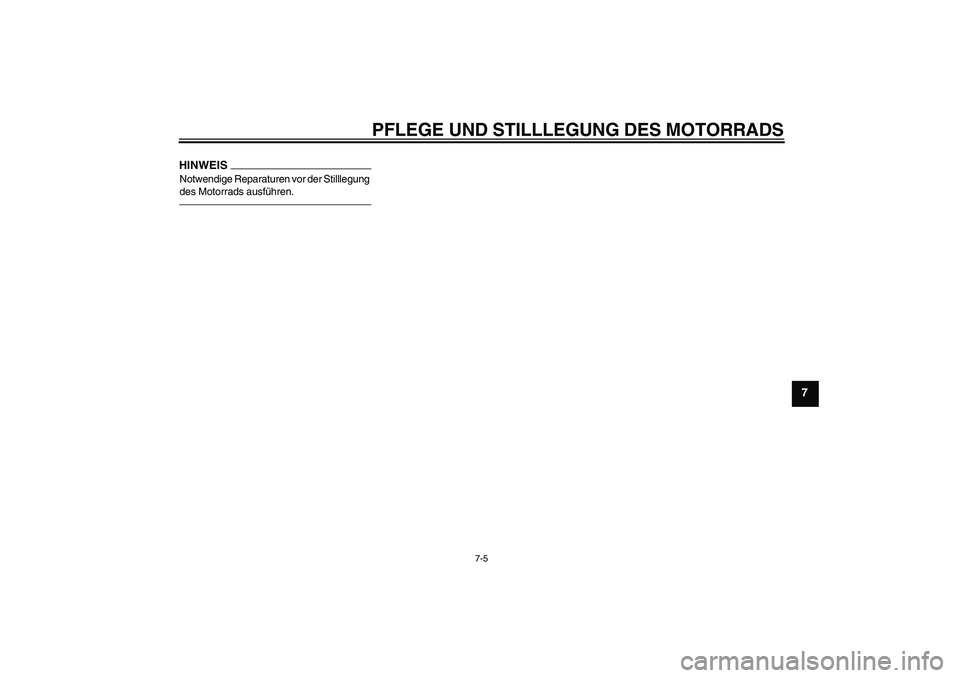

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
HINWEISNotwendige Reparaturen vor der Stilllegung
des Motorrads ausführen.
U1CYG0G0.book Page 5 Monday, October 26, 2009 9:27 AM

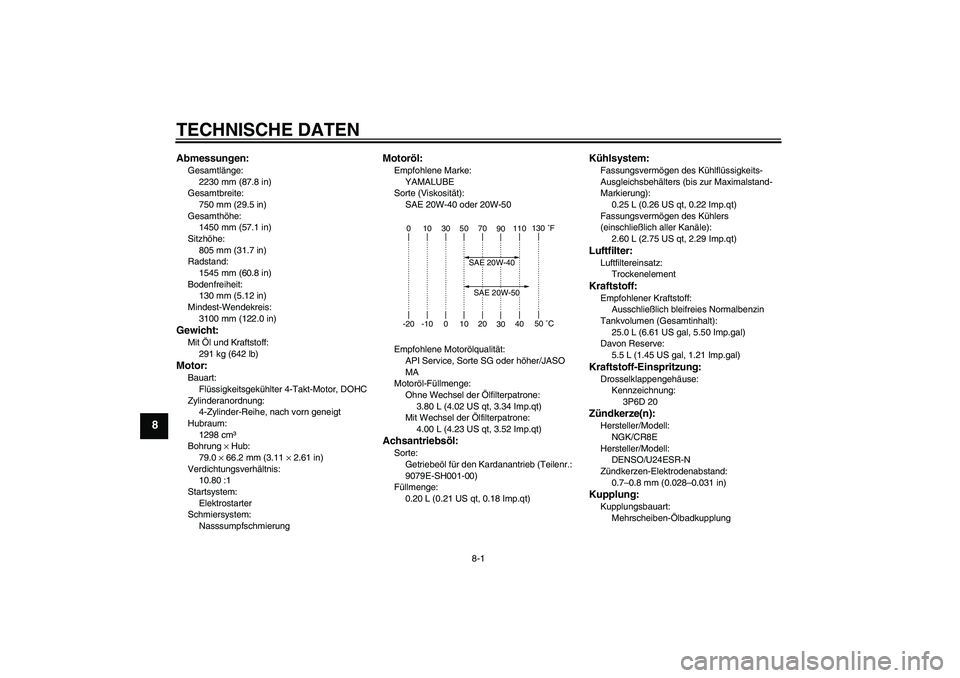

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2230 mm (87.8 in)
Gesamtbreite:
750 mm (29.5 in)
Gesamthöhe:
1450 mm (57.1 in)
Sitzhöhe:
805 mm (31.7 in)
Radstand:
1545 mm (60.8 in)
Bodenfreiheit:
130 mm (5.12 in)
Mindest-Wendekreis:
3100 mm (122.0 in)Gewicht:Mit Öl und Kraftstoff:
291 kg (642 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
1298 cm³
Bohrung × Hub:
79.0 × 66.2 mm (3.11 × 2.61 in)
Verdichtungsverhältnis:
10.80 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.00 L (4.23 US qt, 3.52 Imp.qt)Achsantriebsöl:Sorte:
Getriebeöl für den Kardanantrieb (Teilenr.:
9079E-SH001-00)
Füllmenge:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.60 L (2.75 US qt, 2.29 Imp.qt)Luftfilter:Luftfiltereinsatz:
TrockenelementKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
25.0 L (6.61 US gal, 5.50 Imp.gal)
Davon Reserve:
5.5 L (1.45 US gal, 1.21 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
3P6D 20Zündkerze(n):Hersteller/Modell:
NGK/CR8E
Hersteller/Modell:
DENSO/U24ESR-N
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)Kupplung:Kupplungsbauart:
Mehrscheiben-Ölbadkupplung
010305070
90110130 ˚F
-20 -10 0 10 20
304050 ˚C
SAE 20W-50SAE 20W-40
U1CYG0G0.book Page 1 Monday, October 26, 2009 9:27 AM

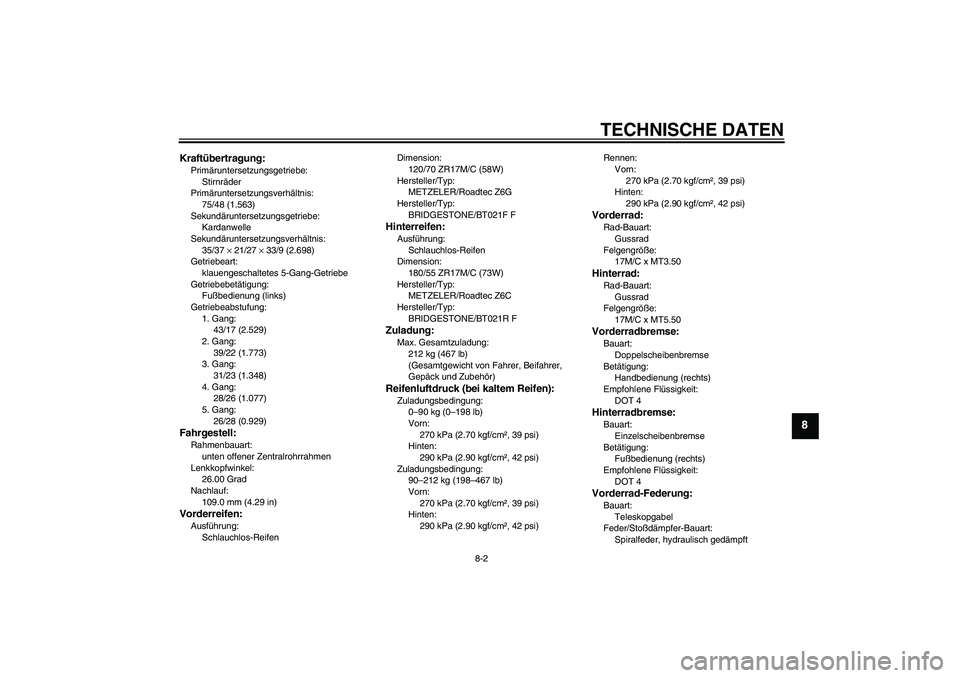

TECHNISCHE DATEN
8-2
8
Kraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
75/48 (1.563)
Sekundäruntersetzungsgetriebe:
Kardanwelle
Sekundäruntersetzungsverhältnis:
35/37 × 21/27 × 33/9 (2.698)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
43/17 (2.529)
2. Gang:
39/22 (1.773)
3. Gang:
31/23 (1.348)
4. Gang:
28/26 (1.077)
5. Gang:
26/28 (0.929)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
26.00 Grad
Nachlauf:
109.0 mm (4.29 in)Vorderreifen:Ausführung:
Schlauchlos-ReifenDimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
METZELER/Roadtec Z6G
Hersteller/Typ:
BRIDGESTONE/BT021F F
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
METZELER/Roadtec Z6C
Hersteller/Typ:
BRIDGESTONE/BT021R FZuladung:Max. Gesamtzuladung:
212 kg (467 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
270 kPa (2.70 kgf/cm², 39 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
90–212 kg (198–467 lb)
Vorn:
270 kPa (2.70 kgf/cm², 39 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)Rennen:
Vorn:
270 kPa (2.70 kgf/cm², 39 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
U1CYG0G0.book Page 2 Monday, October 26, 2009 9:27 AM

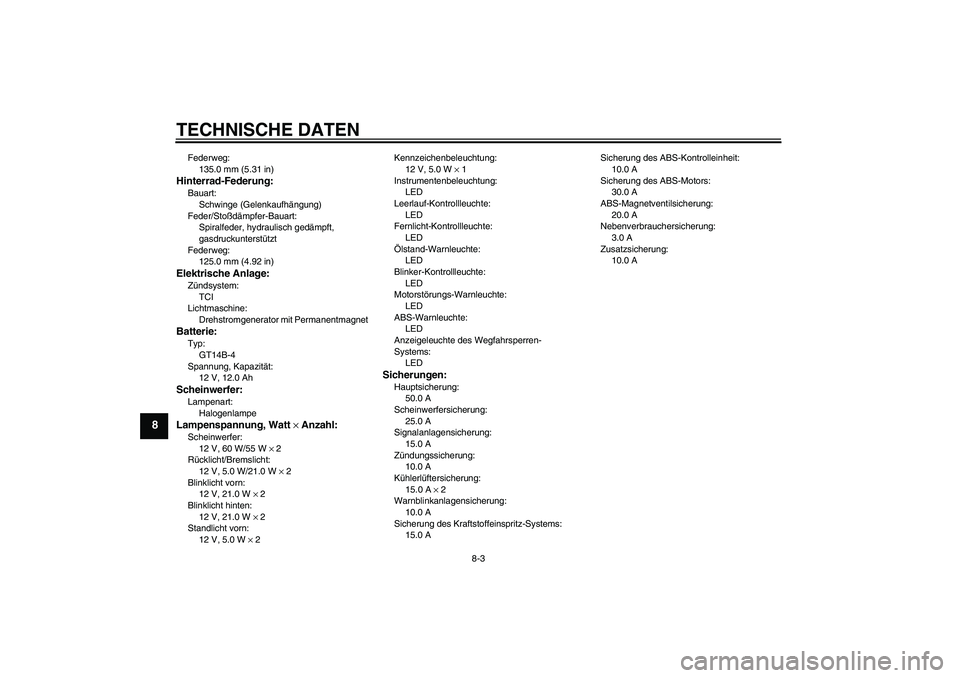

TECHNISCHE DATEN
8-3
8
Federweg:
135.0 mm (5.31 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
125.0 mm (4.92 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT14B-4
Spannung, Kapazität:
12 V, 12.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 2
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 2
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
15.0 A × 2
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 ASicherung des ABS-Kontrolleinheit:
10.0 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
20.0 A
Nebenverbrauchersicherung:
3.0 A
Zusatzsicherung:
10.0 A
U1CYG0G0.book Page 3 Monday, October 26, 2009 9:27 AM

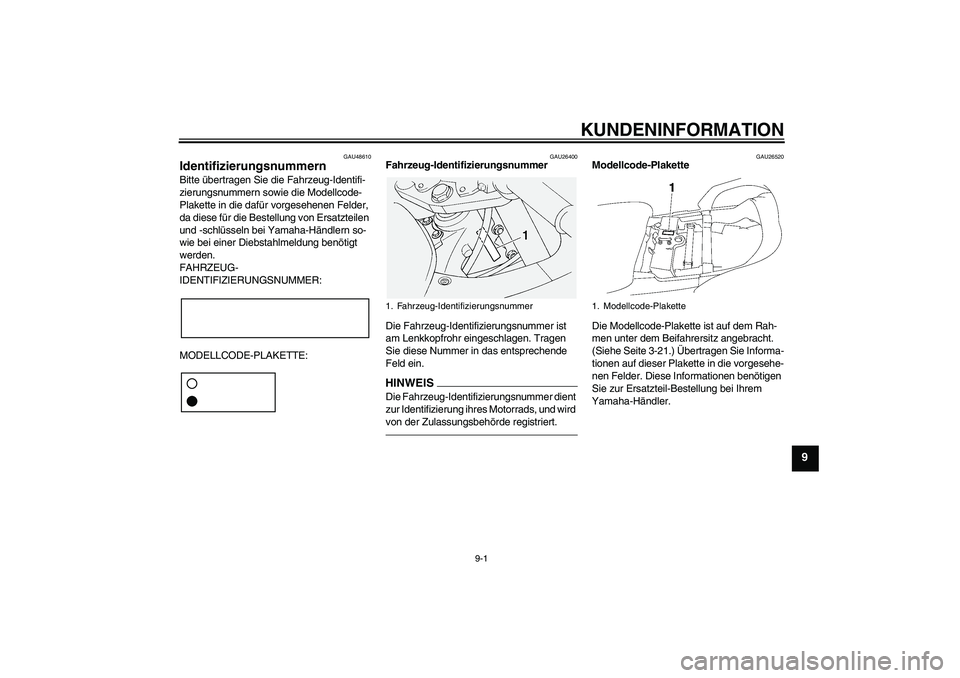

KUNDENINFORMATION
9-1
9
GAU48610
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26520
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-21.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1. Modellcode-Plakette
U1CYG0G0.book Page 1 Monday, October 26, 2009 9:27 AM

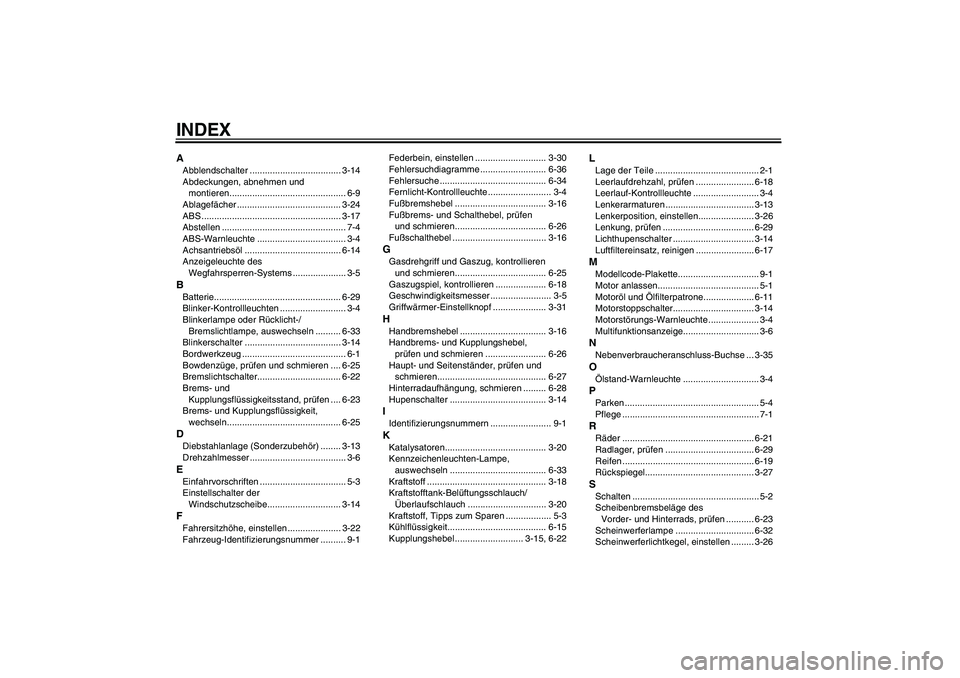

INDEXAAbblendschalter .................................... 3-14
Abdeckungen, abnehmen und
montieren.............................................. 6-9
Ablagefächer ......................................... 3-24
ABS ....................................................... 3-17
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-4
Achsantriebsöl ...................................... 6-14
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-5BBatterie.................................................. 6-29
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe oder Rücklicht-/
Bremslichtlampe, auswechseln .......... 6-33
Blinkerschalter ...................................... 3-14
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-25
Bremslichtschalter................................. 6-22
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-23
Brems- und Kupplungsflüssigkeit,
wechseln............................................. 6-25DDiebstahlanlage (Sonderzubehör) ........ 3-13
Drehzahlmesser ...................................... 3-6EEinfahrvorschriften .................................. 5-3
Einstellschalter der
Windschutzscheibe............................. 3-14FFahrersitzhöhe, einstellen ..................... 3-22
Fahrzeug-Identifizierungsnummer .......... 9-1Federbein, einstellen ............................ 3-30
Fehlersuchdiagramme .......................... 6-36
Fehlersuche .......................................... 6-34
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-16
Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-26
Fußschalthebel ..................................... 3-16
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-25
Gaszugspiel, kontrollieren .................... 6-18
Geschwindigkeitsmesser ........................ 3-5
Griffwärmer-Einstellknopf ..................... 3-31HHandbremshebel .................................. 3-16
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-26
Haupt- und Seitenständer, prüfen und
schmieren........................................... 6-27
Hinterradaufhängung, schmieren ......... 6-28
Hupenschalter ...................................... 3-14IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-20
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-33
Kraftstoff ............................................... 3-18
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-20
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-15
Kupplungshebel ........................... 3-15, 6-22
LLage der Teile ......................................... 2-1
Leerlaufdrehzahl, prüfen ....................... 6-18
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ................................... 3-13
Lenkerposition, einstellen...................... 3-26
Lenkung, prüfen .................................... 6-29
Lichthupenschalter ................................ 3-14
Luftfiltereinsatz, reinigen ....................... 6-17MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone.................... 6-11
Motorstoppschalter................................ 3-14
Motorstörungs-Warnleuchte .................... 3-4
Multifunktionsanzeige.............................. 3-6NNebenverbraucheranschluss-Buchse ... 3-35OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-21
Radlager, prüfen ................................... 6-29
Reifen .................................................... 6-19
Rückspiegel........................................... 3-27SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-23
Scheinwerferlampe ............................... 6-32
Scheinwerferlichtkegel, einstellen ......... 3-26
U1CYG0G0.book Page 1 Monday, October 26, 2009 9:27 AM
