2010 Seat Altea Freetrack Betriebsanleitung (in German)

Cockpit55
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

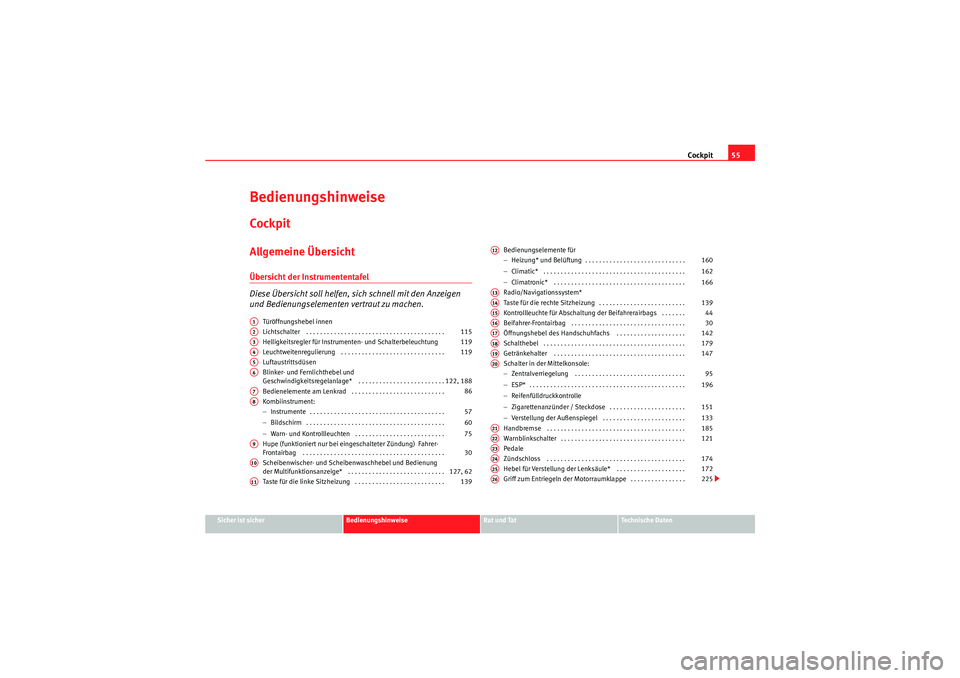

BedienungshinweiseCockpitAllgemeine ÜbersichtÜbersicht der Instrumententafel
Diese Übersicht soll helfen, sich schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel innen
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Helligkeitsregler für Instrumenten- und Schalterbeleuchtung
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luftaustrittsdüsen
Blinker- und Fernlichthebel und
Geschwindigkeitsregelanlage* . . . . . . . . . . . . . . . . . . . . . . . . .
Bedienelemente am Lenkrad . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kombiinstrument:
−Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . .
Hupe (funktioniert nur bei eingeschalteter Zündung) Fahrer-
Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktionsanzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Taste für die linke Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . Bedienungselemente für
−
Heizung* und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio/Navigationssystem*
Taste für die rechte Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . .
Kontrollleuchte für Abschaltung der Beifahrerairbags . . . . . . .
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Öffnungshebel des Handschuhfachs . . . . . . . . . . . . . . . . . . . .
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter in der Mittelkonsole:
− Zentralverriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Reifenfülldruckkontrolle
− Zigarettenanzünder / Steckdose . . . . . . . . . . . . . . . . . . . . . .
− Verstellung der Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . .
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Warnblinkschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedale
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hebel für Verstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . .
Griff zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . . .
A1A2
115
A3
119
A4
119
A5A6
122, 188
A7
86
A8
57
60
75
A9
30
A10
127, 62
A11
139
A12
160
162
166
A13A14
139
A15
44
A16
30
A17
142
A18
179
A19
147
A20
95
196
151
133
A21
185
A22
121
A23A24
174
A25
172
A26
225
Freetrack_DE.book Seite 55 Donnerstag, 10. September 2009 9:28 09

Cockpit
56

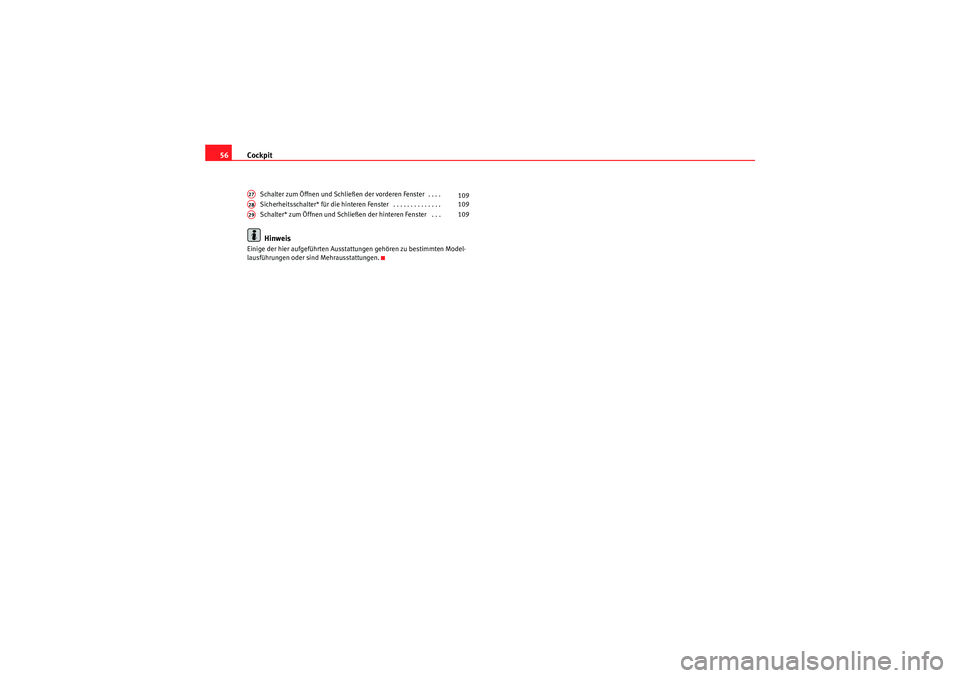

Schalter zum Öffnen und Schließen der vorderen Fenster . . . .
Sicherheitsschalter* für die hinteren Fenster . . . . . . . . . . . . . .
Schalter* zum Öffnen und Schließen der hinteren Fenster . . . Hinweis
Einige der hier aufgeführten Ausstattungen gehören zu bestimmten Model-
lausführungen oder sind Mehrausstattungen.A27
109
A28
109
A29
109
Freetrack_DE.book Seite 56 Donnerstag, 10. September 2009 9:28 09

Cockpit57
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
InstrumenteÜbersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.Ausschnitt aus der Instrumententafel: Kombiinstrument
Kraftstoffvorratsanzeige ⇒Seite 58
Display für diverse Anzeigen
Motorkühlmitteltemperatur-Anzeige ⇒Seite 58
Drehzahlmesser ⇒Seite 59
Einstellungsknopf der Uhrzeit / Rückstellknopf des Kurzstreckenzählers
⇒ Seite 59
Tacho me ter
Abb. 33 Ausschnitt aus der Instrumententafel: Kombiin-
strument
A1A2A3A4A5A6
Freetrack_DE.book Seite 57 Donnerstag, 10. September 2009 9:28 09

Cockpit

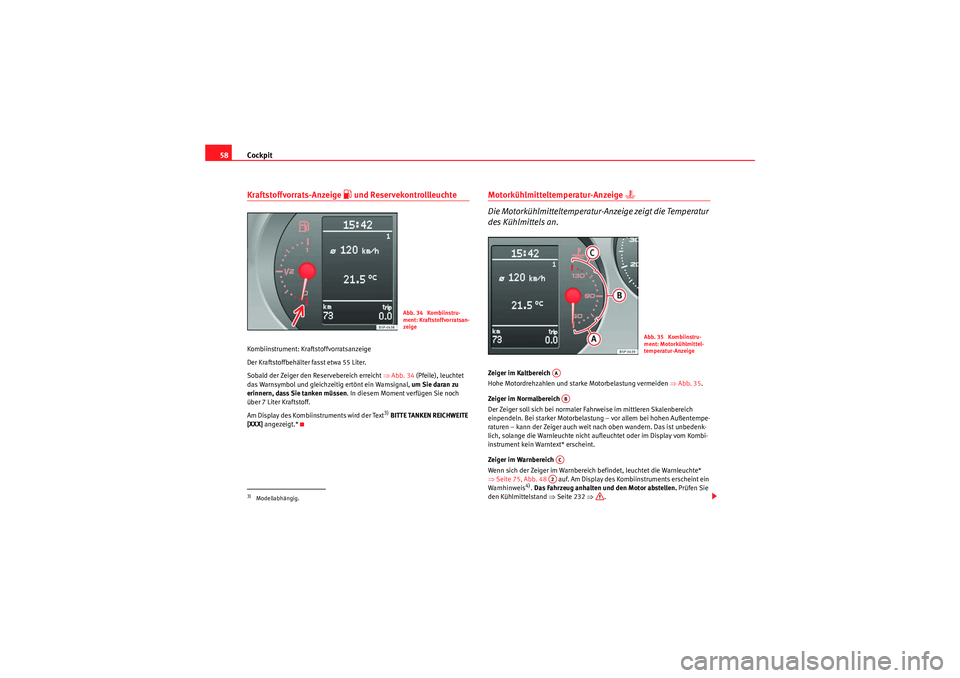

58Kraftstoffvorrats-Anzeige
 und Reservekontrollleuchte
Kombiinstrument: Kraftstoffvorratsanzeige
Der Kraftstoffbehälter fasst etwa 55 Liter.
Sobald der Zeiger den Reservebereich erreicht ⇒Abb. 34 (Pfeile), leuchtet
das Warnsymbol und gleichzeitig ertönt ein Warnsignal, um Sie daran zu
erinnern, dass Sie tanken müssen . In diesem Moment verfügen Sie noch
über 7 Liter Kraftstoff.
Am Display des Kombiinstruments wird der Text
3) BITTE TANKEN REICHWEITE
[XXX] angezeigt.*
Motorkühlmitteltemperatur-Anzeige

Die Motorkühlmitteltemperatur-Anzeige zeigt die Temperatur
des Kühlmittels an.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und starke Motorbelastung vermeiden ⇒ Abb. 35.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weit nach oben wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet oder im Display vom Kombi-
instrument kein Warntext* erscheint.
Zeiger im Warnbereich
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*
⇒ Seite 75, Abb. 48 auf. Am Display des Kombiinstruments erscheint ein
Warnhinweis
4). Das Fahrzeug anhalten und den Motor abstellen. Prüfen Sie
den Kühlmittelstand ⇒Seite 232 ⇒.
3)Modellabhängig.
Abb. 34 Kombiinstru-
ment: Kraftstoffvorratsan-
zeige
Abb. 35 Kombiinstru-
ment: Motorkühlmittel-
temperatur-Anzeige
AAABACA2
Freetrack_DE.book Seite 58 Donnerstag, 10. September 2009 9:28 09

Cockpit59
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

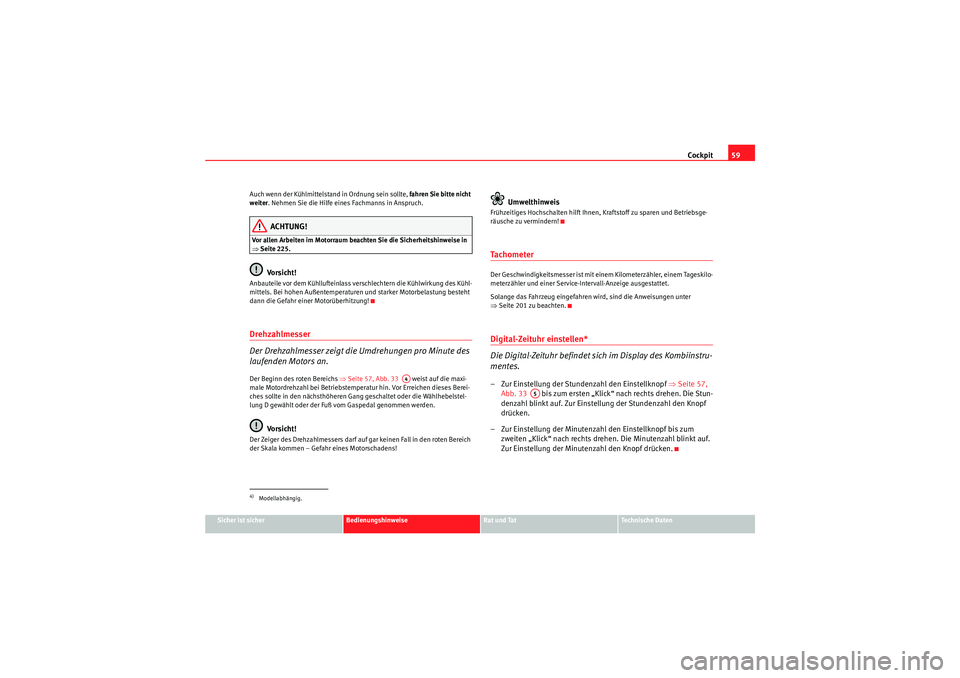

Auch wenn der Kühlmittelstand in Ordnung sein sollte,
fahren Sie bitte nicht
weiter. Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Vor allen Arbeiten im Motorraum beachten Sie die Sicherheitshinweise in
⇒ Seite 225.
Vo rsi ch t!
Anbauteile vor dem Kühllufteinlass verschlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außentemperaturen und starker Motorbelastung besteht
dann die Gefahr einer Motorüberhitzung!Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Der Beginn des roten Bereichs ⇒Seite 57, Abb. 33 weist auf die maxi-
male Motordrehzahl bei Betriebstemperatur hin. Vor Erreichen dieses Berei-
ches sollte in den nächsthöheren Gang geschaltet oder die Wählhebelstel-
lung D gewählt oder der Fuß vom Gaspedal genommen werden.
Vo rsi ch t!
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Bereich
der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraftstoff zu sparen und Betriebsge-
räusche zu vermindern!TachometerDer Geschwindigkeitsmesser ist mit eine m Kilometerzähler, einem Tageskilo-
meterzähler und einer Service-Intervall-Anzeige ausgestattet.
Solange das Fahrzeug eingefahren wird, sind die Anweisungen unter
⇒ Seite 201 zu beachten.Digital-Zeituhr einstellen*
Die Digital-Zeituhr befindet sich im Display des Kombiinstru-
mentes.– Zur Einstellung der Stundenzahl den Einstellknopf ⇒Seite 57,
Abb. 33 bis zum ersten „Klick“ nach rechts drehen. Die Stun-
denzahl blinkt auf. Zur Einstellung der Stundenzahl den Knopf
drücken.
– Zur Einstellung der Minutenzahl den Einstellknopf bis zum zweiten „Klick“ nach rechts drehen. Die Minutenzahl blinkt auf.
Zur Einstellung der Minutenzahl den Knopf drücken.
4)Modellabhängig.
A4
A5
Freetrack_DE.book Seite 59 Donnerstag, 10. September 2009 9:28 09

Cockpit

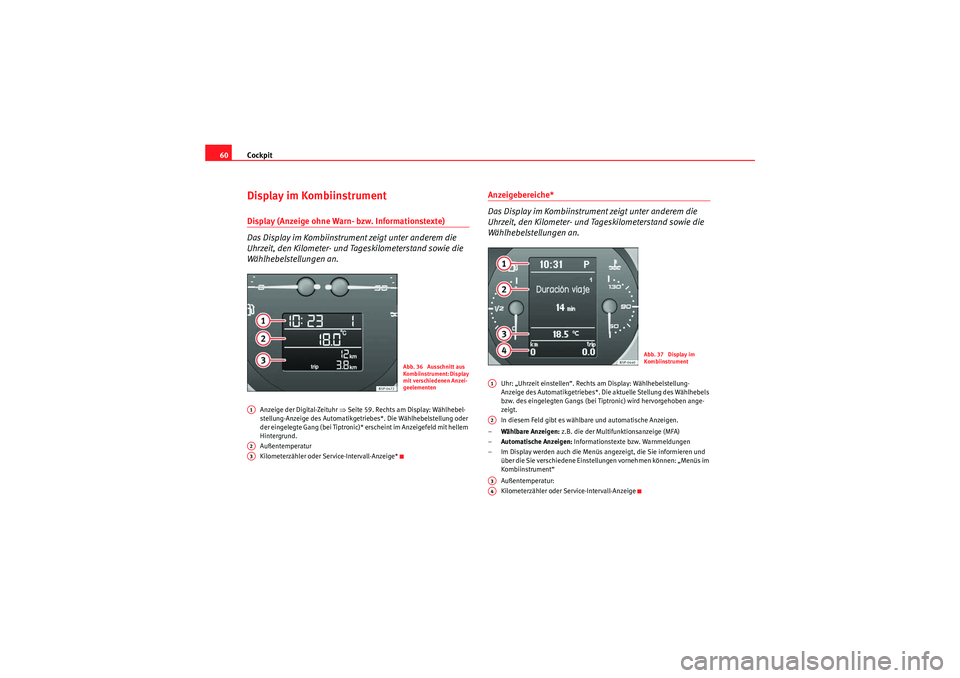

60Display im KombiinstrumentDisplay (Anzeige ohne Warn- bzw. Informationstexte)
Das Display im Kombiinstrument zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.
Anzeige der Digital-Zeituhr ⇒Seite 59. Rechts am Display: Wählhebel-
stellung-Anzeige des Automatikgetriebes*. Die Wählhebelstellung oder
der eingelegte Gang (bei Tiptronic)* erscheint im Anzeigefeld mit hellem
Hintergrund.
Außentemperatur
Kilometerzähler oder Service-Intervall-Anzeige*
Anzeigebereiche*
Das Display im Kombiinstrument zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.
Uhr: „Uhrzeit einstellen“. Rechts am Display: Wählhebelstellung-
Anzeige des Automatikgetriebes*. Die aktuelle Stellung des Wählhebels
bzw. des eingelegten Gangs (bei Tiptronic) wird hervorgehoben ange-
zeigt.
In diesem Feld gibt es wählbare und automatische Anzeigen.
– Wählbare Anzeigen: z.B. die der Multifunktionsanzeige (MFA)
– Automatische Anzeigen: Informationstexte bzw. Warnmeldungen
– Im Display werden auch die Menüs angezeigt, die Sie informieren und über die Sie verschiedene Einstellungen vornehmen können: „Menüs im
Kombiinstrument“
Außentemperatur:
Kilometerzähler oder Service-Intervall-Anzeige
Abb. 36 Ausschnitt aus
Kombiinstrument: Display
mit verschiedenen Anzei-
geelementen
A1A2A3
Abb. 37 Display im
Kombiinstrument
A1A2A3A4
Freetrack_DE.book Seite 60 Donnerstag, 10. September 2009 9:28 09

Cockpit61
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

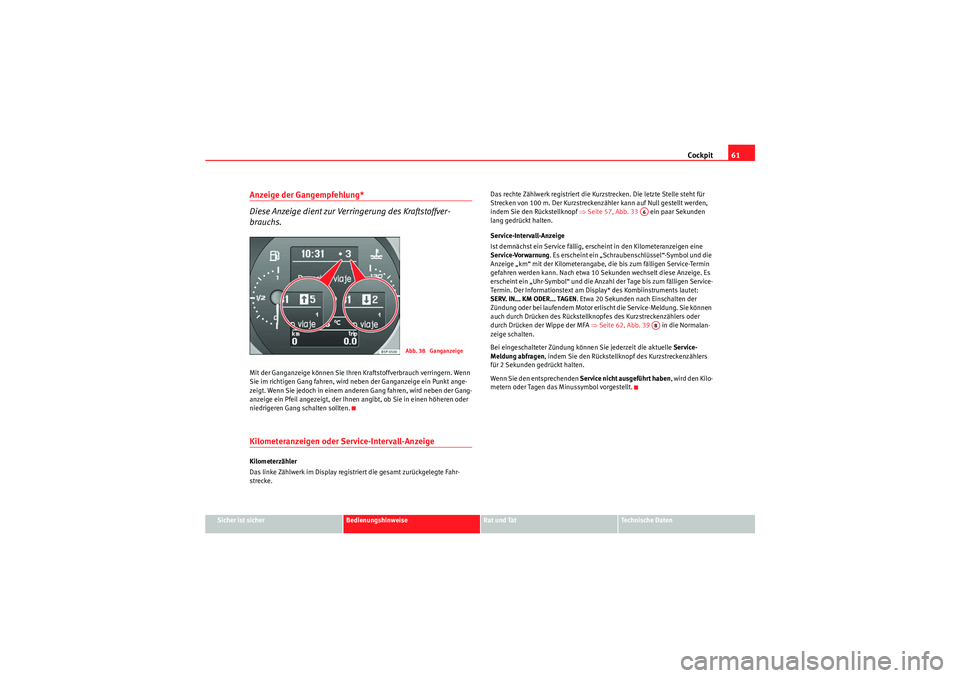

Anzeige der Gangempfehlung*
Diese Anzeige dient zur Verri ngerung des Kraftstoffver-
brauchs.Mit der Ganganzeige können Sie Ihren Kraftstoffverbrauch verringern. Wenn
Sie im richtigen Gang fahren, wird neben der Ganganzeige ein Punkt ange-
zeigt. Wenn Sie jedoch in einem anderen Gang fahren, wird neben der Gang-
anzeige ein Pfeil angezeigt, der Ihnen angibt, ob Sie in einen höheren oder
niedrigeren Gang schalten sollten.Kilometeranzeigen oder Service-Intervall-Anzeige Kilometerzähler
Das linke Zählwerk im Display registriert die gesamt zurückgelegte Fahr-
strecke. Das rechte Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann auf Null gestellt werden,
indem Sie den Rückstellknopf
⇒Seite 57, Abb. 33 ein paar Sekunden
lang gedrückt halten.
Service-Intervall-Anzeige
Ist demnächst ein Service fällig, erscheint in den Kilometeranzeigen eine
Service-Vorwarnung . Es erscheint ein „Schraubenschlüssel“-Symbol und die
Anzeige „km“ mit der Kilometerangabe, die bis zum fälligen Service-Termin
gefahren werden kann. Nach etwa 10 Sekunden wechselt diese Anzeige. Es
erscheint ein „Uhr-Symbol“ und die Anzahl der Tage bis zum fälligen Service-
Termin. Der Informationstext am Display* des Kombiinstruments lautet:
SERV. IN... KM ODER... TAGEN . Etwa 20 Sekunden nach Einschalten der
Zündung oder bei laufendem Motor erlisc ht die Service-Meldung. Sie können
auch durch Drücken des Rückstellknopfes des Kurzstreckenzählers oder
durch Drücken der Wippe der MFA ⇒ Seite 62, Abb. 39 in die Normalan-
zeige schalten.
Bei eingeschalteter Zündung können Sie jederzeit die aktuelle Service-
Meldung abfragen , indem Sie den Rückstellknopf des Kurzstreckenzählers
für 2 Sekunden gedrückt halten.
Wenn Sie den entsprechenden Service nicht ausgeführt haben, wird den Kilo-
metern oder Tagen das Minussymbol vorgestellt.
Abb. 38 Ganganzeige
A6AB
Freetrack_DE.book Seite 61 Donnerstag, 10. September 2009 9:28 09

Cockpit

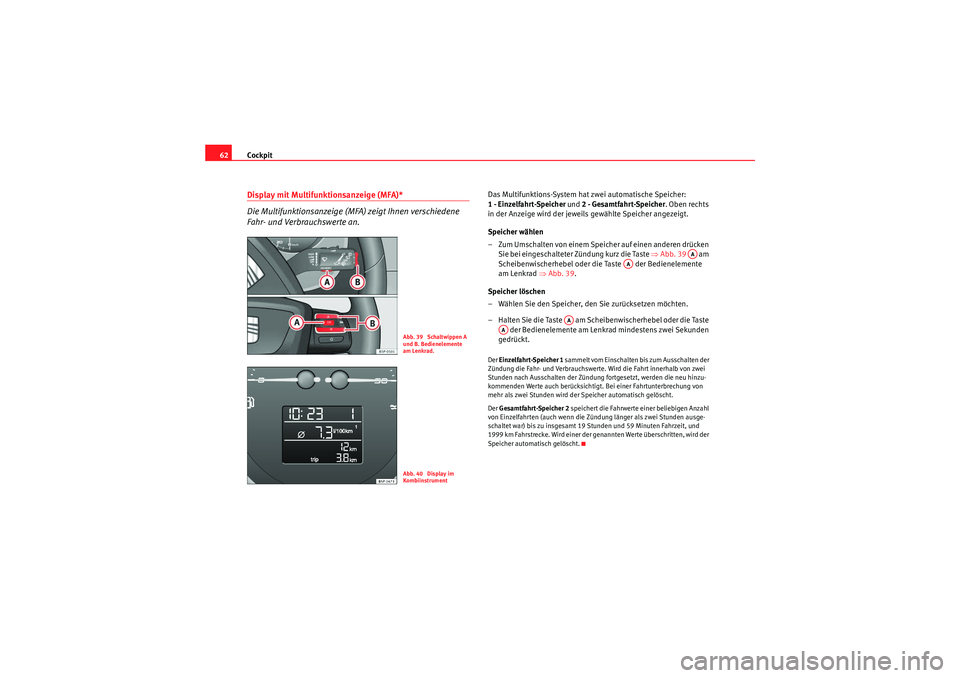

62Display mit Multifunktionsanzeige (MFA)*
Die Multifunktionsanzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.
Das Multifunktions-System hat zwei automatische Speicher:
1 - Einzelfahrt-Speicher und 2 - Gesamtfahrt-Speicher. Oben rechts
in der Anzeige wird der jeweils gewählte Speicher angezeigt.
Speicher wählen
– Zum Umschalten von einem Speicher auf einen anderen drücken Sie bei eingeschalteter Zündung kurz die Taste ⇒Abb. 39 am
Scheibenwischerhebel oder die Taste der Bedienelemente
am Lenkrad ⇒Abb. 39.
Speicher löschen
– Wählen Sie den Speicher, den Sie zurücksetzen möchten.
– Halten Sie die Taste am Scheibenwischerhebel oder die Taste der Bedienelemente am Lenkrad mindestens zwei Sekunden
gedrückt.Der Einzelfahrt-Speicher 1 sammelt vom Einschalten bis zum Ausschalten der
Zündung die Fahr- und Verbrauchswerte. Wird die Fahrt innerhalb von zwei
Stunden nach Ausschalten der Zündung fortgesetzt, werden die neu hinzu-
kommenden Werte auch berücksichtigt. Bei einer Fahrtunterbrechung von
mehr als zwei Stunden wird der Speicher automatisch gelöscht.
Der Gesamtfahrt-Speicher 2 speichert die Fahrwerte einer beliebigen Anzahl
von Einzelfahrten (auch wenn die Zündung länger als zwei Stunden ausge-
schaltet war) bis zu insgesamt 19 Stunden und 59 Minuten Fahrzeit, und
1999 km Fahrstrecke. Wird einer der genannten Werte überschritten, wird der
Speicher automatisch gelöscht.
Abb. 39 Schaltwippen A
und B. Bedienelemente
am Lenkrad.Abb. 40 Display im
Kombiinstrument
AA
AA
AA
AA
Freetrack_DE.book Seite 62 Donnerstag, 10. September 2009 9:28 09
