2010 Seat Altea Freetrack Betriebsanleitung (in German)

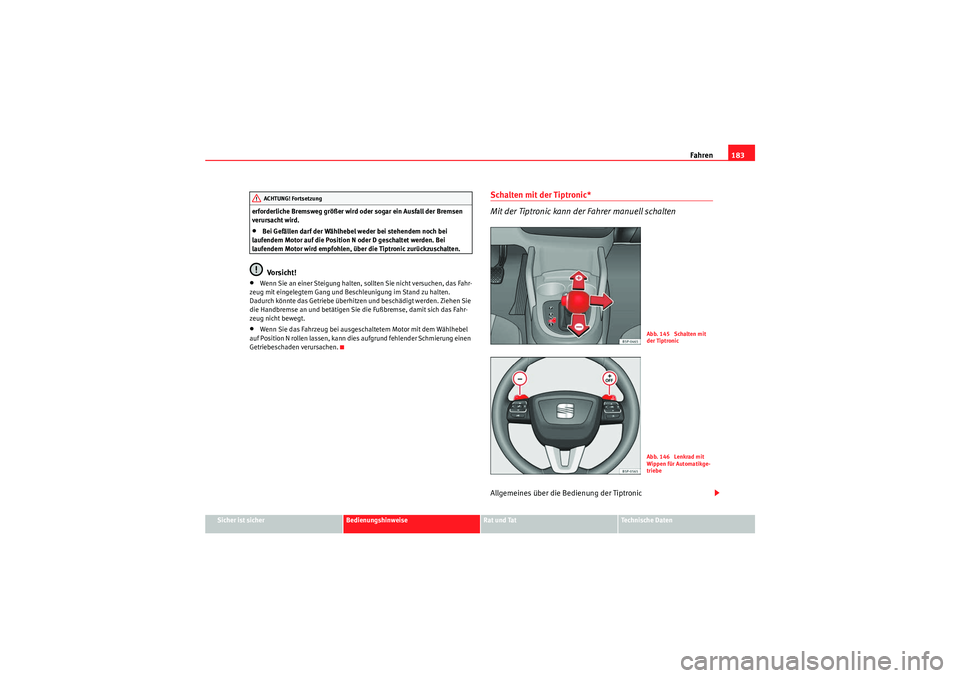

Fahren183
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
erforderliche Bremsweg größer wird oder sogar ein Ausfall der Bremsen
verursacht wird.
•Bei Gefällen darf der Wählhebel weder bei stehendem noch bei
laufendem Motor auf die Position N oder D geschaltet werden. Bei
laufendem Motor wird empfohlen, üb er die Tiptronic zurückzuschalten.Vo rsi ch t!
•Wenn Sie an einer Steigung halten, sollten Sie nicht versuchen, das Fahr-
zeug mit eingelegtem Gang und Beschleunigung im Stand zu halten.
Dadurch könnte das Getriebe überhitzen und beschädigt werden. Ziehen Sie
die Handbremse an und betätigen Sie die Fußbremse, damit sich das Fahr-
zeug nicht bewegt.•Wenn Sie das Fahrzeug bei ausgeschaltetem Motor mit dem Wählhebel
auf Position N rollen lassen, kann dies aufgrund fehlender Schmierung einen
Getriebeschaden verursachen.
Schalten mit der Tiptronic*
Mit der Tiptronic kann der Fahrer manuell schaltenAllgemeines über die Bedienung der Tiptronic
ACHTUNG! Fortsetzung
Abb. 145 Schalten mit
der TiptronicAbb. 146 Lenkrad mit
Wippen für Automatikge-
triebe
Freetrack_DE.book Seite 183 Donnerstag, 10. September 2009 9:28 09

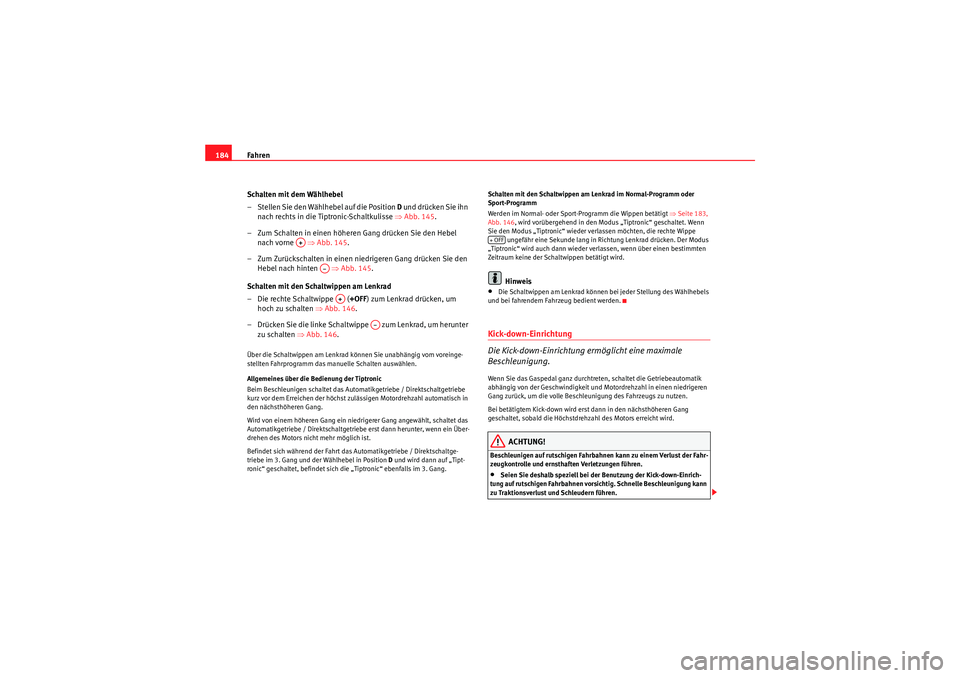

Fahren
184
Schalten mit dem Wählhebel
– Stellen Sie den Wählhebel auf die Position D und drücken Sie ihn
nach rechts in die Tiptronic-Schaltkulisse ⇒Abb. 145 .
– Zum Schalten in einen höheren Gang drücken Sie den Hebel nach vorne ⇒ Abb. 145.
– Zum Zurückschalten in einen niedrigeren Gang drücken Sie den Hebel nach hinten ⇒ Abb. 145.
Schalten mit den Schaltwippen am Lenkrad
–Die rechte Schaltwippe ( +OFF) zum Lenkrad drücken, um
hoch zu schalten ⇒ Abb. 146.
– Drücken Sie die linke Schaltwippe zum Lenkrad, um herunter zu schalten ⇒Abb. 146 .Über die Schaltwippen am Lenkrad können Sie unabhängig vom voreinge-
stellten Fahrprogramm das manuelle Schalten auswählen.
Allgemeines über die Bedienung der Tiptronic
Beim Beschleunigen schaltet das Automatikgetriebe / Direktschaltgetriebe
kurz vor dem Erreichen der höchst zulässigen Motordrehzahl automatisch in
den nächsthöheren Gang.
Wird von einem höheren Gang ein niedrigerer Gang angewählt, schaltet das
Automatikgetriebe / Direktschaltgetriebe erst dann herunter, wenn ein Über-
drehen des Motors nicht mehr möglich ist.
Befindet sich während der Fahrt das Automatikgetriebe / Direktschaltge-
triebe im 3. Gang und der Wählhebel in Position D und wird dann auf „Tipt-
ronic“ geschaltet, befindet sich di e „Tiptronic“ ebenfalls im 3. Gang. Schalten mit den Schaltwippen am Lenkrad im Normal-Programm oder
Sport-Programm
Werden im Normal- oder Sport-Programm die Wippen betätigt
⇒Seite 183,
Abb. 146 , wird vorübergehend in den Modus „Tiptronic“ geschaltet. Wenn
Sie den Modus „Tiptronic“ wieder verlassen möchten, die rechte Wippe
ungefähr eine Sekunde lang in Richtung Lenkrad drücken. Der Modus
„Tiptronic“ wird auch dann wieder verlassen, wenn über einen bestimmten
Zeitraum keine der Schaltwippen betätigt wird.
Hinweis
•Die Schaltwippen am Lenkrad können bei jeder Stellung des Wählhebels
und bei fahrendem Fahrzeug bedient werden.Kick-down-Einrichtung
Die Kick-down-Einrichtung ermöglicht eine maximale
Beschleunigung.Wenn Sie das Gaspedal ganz durchtreten, schaltet die Getriebeautomatik
abhängig von der Geschwindigkeit und Motordrehzahl in einen niedrigeren
Gang zurück, um die volle Beschleunigung des Fahrzeugs zu nutzen.
Bei betätigtem Kick-down wird erst dann in den nächsthöheren Gang
geschaltet, sobald die Höchstdrehzahl des Motors erreicht wird.
ACHTUNG!
Beschleunigen auf rutschigen Fahrbahnen kann zu einem Verlust der Fahr-
zeugkontrolle und ernsthaften Verletzungen führen.•Seien Sie deshalb speziell bei der Benutzung der Kick-down-Einrich-
tung auf rutschigen Fahrbahnen vorsichtig. Schnelle Beschleunigung kann
zu Traktionsverlust und Schleudern führen.
A+
A–
A+
A–
+ OFF
Freetrack_DE.book Seite 184 Donnerstag, 10. September 2009 9:28 09

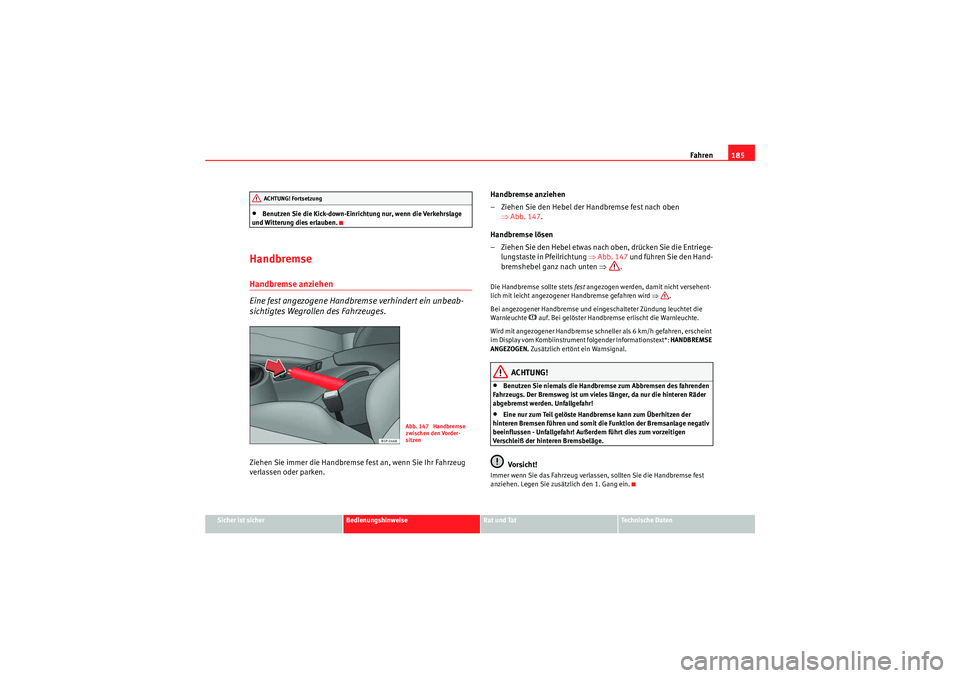

Fahren185
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
•Benutzen Sie die Kick-down-Einric htung nur, wenn die Verkehrslage
und Witterung dies erlauben.
HandbremseHandbremse anziehen
Eine fest angezogene Handbremse verhindert ein unbeab-
sichtigtes Wegrollen des Fahrzeuges.Ziehen Sie immer die Handbremse fest an, wenn Sie Ihr Fahrzeug
verlassen oder parken. Handbremse anziehen
– Ziehen Sie den Hebel der Handbremse fest nach oben
⇒Abb. 147 .
Handbremse lösen
– Ziehen Sie den Hebel etwas nach oben, drücken Sie die Entriege- lungstaste in Pfeilrichtung ⇒Abb. 147 und führen Sie den Hand-
bremshebel ganz nach unten ⇒.
Die Handbremse sollte stets fest angezogen werden, damit nicht versehent-
lich mit leicht angezogener Handbremse gefahren wird ⇒.
Bei angezogener Handbremse und eingeschalteter Zündung leuchtet die
Warnleuchte
 auf. Bei gelöster Handbremse erlischt die Warnleuchte.
Wird mit angezogener Handbremse schneller als 6 km/h gefahren, erscheint
im Display vom Kombiinstrument folgender Informationstext*: HANDBREMSE
ANGEZOGEN. Zusätzlich ertönt ein Warnsignal.
ACHTUNG!
•Benutzen Sie niemals die Handbremse zum Abbremsen des fahrenden
Fahrzeugs. Der Bremsweg ist um vieles länger, da nur die hinteren Räder
abgebremst werden. Unfallgefahr!•Eine nur zum Teil gelöste Handbremse kann zum Überhitzen der
hinteren Bremsen führen und somit die Funktion der Bremsanlage negativ
beeinflussen - Unfallgefahr! Außerd em führt dies zum vorzeitigen
Verschleiß der hinteren Bremsbeläge.Vo rsi ch t!
Immer wenn Sie das Fahrzeug verlassen, sollten Sie die Handbremse fest
anziehen. Legen Sie zusätzlich den 1. Gang ein.
ACHTUNG! Fortsetzung
Abb. 147 Handbremse
zwischen den Vorder-
sitzen
Freetrack_DE.book Seite 185 Donnerstag, 10. September 2009 9:28 09

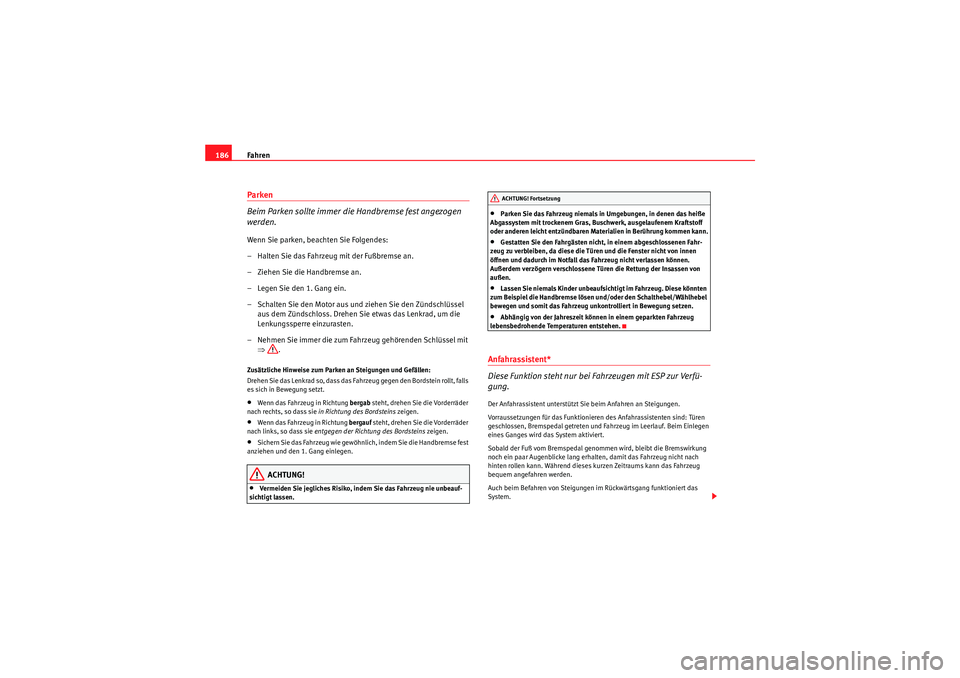

Fahren
186Parken
Beim Parken sollte immer die Handbremse fest angezogen
werden.Wenn Sie parken, beachten Sie Folgendes:
– Halten Sie das Fahrzeug mit der Fußbremse an.
– Ziehen Sie die Handbremse an.
– Legen Sie den 1. Gang ein.
– Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel
aus dem Zündschloss. Drehen Sie etwas das Lenkrad, um die
Lenkungssperre einzurasten.
– Nehmen Sie immer die zum Fahrzeug gehörenden Schlüssel mit ⇒ .Zusätzliche Hinweise zum Parken an Steigungen und Gefällen:
Drehen Sie das Lenkrad so, dass das Fahrzeug gegen den Bordstein rollt, falls
es sich in Bewegung setzt.•Wenn das Fahrzeug in Richtung bergab steht, drehen Sie die Vorderräder
nach rechts, so dass sie in Richtung des Bordsteins zeigen.•Wenn das Fahrzeug in Richtung bergauf steht, drehen Sie die Vorderräder
nach links, so dass sie entgegen der Richtung des Bordsteins zeigen.•Sichern Sie das Fahrzeug wie gewöhnlich, indem Sie die Handbremse fest
anziehen und den 1. Gang einlegen.ACHTUNG!
•Vermeiden Sie jegliches Risiko, indem Sie das Fahrzeug nie unbeauf-
sichtigt lassen.
•Parken Sie das Fahrzeug niemals in Umgebungen, in denen das heiße
Abgassystem mit trockenem Gras, Buschwerk, ausgelaufenem Kraftstoff
oder anderen leicht entzündbaren Materialien in Berührung kommen kann.•Gestatten Sie den Fahrgästen nicht, in einem abgeschlossenen Fahr-
zeug zu verbleiben, da diese die Türen und die Fenster nicht von innen
öffnen und dadurch im Notfall das Fahrzeug nicht verlassen können.
Außerdem verzögern verschlossene Türen die Rettung der Insassen von
außen.•Lassen Sie niemals Kinder unbeaufsichtigt im Fahrzeug. Diese könnten
zum Beispiel die Handbremse lösen und/oder den Schalthebel/Wählhebel
bewegen und somit das Fahrzeug unkontrolliert in Bewegung setzen.•Abhängig von der Jahreszeit können in einem geparkten Fahrzeug
lebensbedrohende Temperaturen entstehen.
Anfahrassistent*
Diese Funktion steht nur bei Fahrzeugen mit ESP zur Verfü-
gung.Der Anfahrassistent unterstützt Sie beim Anfahren an Steigungen.
Vorraussetzungen für das Funktionieren des Anfahrassistenten sind: Türen
geschlossen, Bremspedal getreten und Fahrzeug im Leerlauf. Beim Einlegen
eines Ganges wird das System aktiviert.
Sobald der Fuß vom Bremspedal genommen wird, bleibt die Bremswirkung
noch ein paar Augenblicke lang erhalten, damit das Fahrzeug nicht nach
hinten rollen kann. Während dieses kurzen Zeitraums kann das Fahrzeug
bequem angefahren werden.
Auch beim Befahren von Steigungen im Rückwärtsgang funktioniert das
System.
ACHTUNG! Fortsetzung
Freetrack_DE.book Seite 186 Donnerstag, 10. September 2009 9:28 09

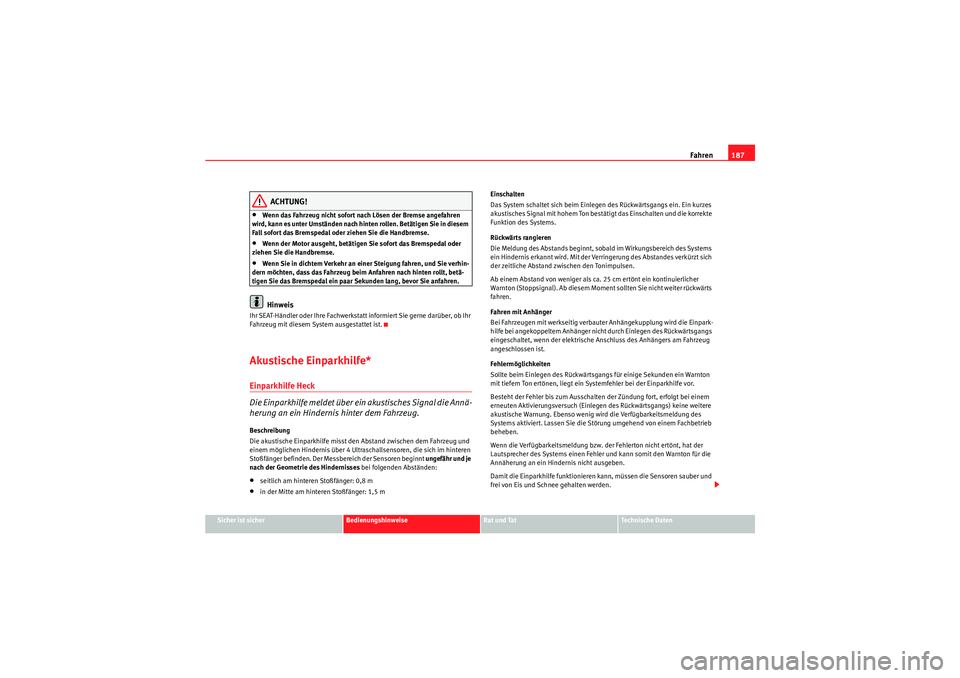

Fahren187
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
ACHTUNG!
•Wenn das Fahrzeug nicht sofort nach Lösen der Bremse angefahren
wird, kann es unter Umständen nach hinten rollen. Betätigen Sie in diesem
Fall sofort das Bremspedal oder ziehen Sie die Handbremse.•Wenn der Motor ausgeht, betätigen Sie sofort das Bremspedal oder
ziehen Sie die Handbremse.•Wenn Sie in dichtem Verkehr an einer Steigung fahren, und Sie verhin-
dern möchten, dass das Fahrzeug beim Anfahren nach hinten rollt, betä-
tigen Sie das Bremspedal ein paar Sekunden lang, bevor Sie anfahren.Hinweis
Ihr SEAT-Händler oder Ihre Fachwerkstatt informiert Sie gerne darüber, ob Ihr
Fahrzeug mit diesem System ausgestattet ist.Akustische Einparkhilfe* Einparkhilfe Heck
Die Einparkhilfe meldet über ein akustisches Signal die Annä-
herung an ein Hindernis hinter dem Fahrzeug.Beschreibung
Die akustische Einparkhilfe misst den Abstand zwischen dem Fahrzeug und
einem möglichen Hindernis über 4 Ultraschallsensoren, die sich im hinteren
Stoßfänger befinden. Der Messbereich der Sensoren beginnt ungefähr und je
nach der Geometrie des Hindernisses bei folgenden Abständen:•seitlich am hinteren Stoßfänger: 0,8 m•in der Mitte am hinteren Stoßfänger: 1,5 m Einschalten
Das System schaltet sich beim Einlegen des Rückwärtsgangs ein. Ein kurzes
akustisches Signal mit hohem Ton bestätigt das Einschalten und die korrekte
Funktion des Systems.
Rückwärts rangieren
Die Meldung des Abstands beginnt, so
bald im Wirkungsbereich des Systems
ein Hindernis erkannt wird. Mit der Verringerung des Abstandes verkürzt sich
der zeitliche Abstand zwischen den Tonimpulsen.
Ab einem Abstand von weniger als ca. 25 cm ertönt ein kontinuierlicher
Warnton (Stoppsignal). Ab diesem Moment sollten Sie nicht weiter rückwärts
fahren.
Fahren mit Anhänger
Bei Fahrzeugen mit werkseitig verbauter Anhängekupplung wird die Einpark-
hilfe bei angekoppeltem Anhänger nicht durch Einlegen des Rückwärtsgangs
eingeschaltet, wenn der elektrische Anschluss des Anhängers am Fahrzeug
angeschlossen ist.
Fehlermöglichkeiten
Sollte beim Einlegen des Rückwärtsgangs für einige Sekunden ein Warnton
mit tiefem Ton ertönen, liegt ein Systemfehler bei der Einparkhilfe vor.
Besteht der Fehler bis zum Ausschalten der Zündung fort, erfolgt bei einem
erneuten Aktivierungsversuch (Einlegen des Rückwärtsgangs) keine weitere
akustische Warnung. Ebenso wenig wird die Verfügbarkeitsmeldung des
Systems aktiviert. Lassen Sie die Störung umgehend von einem Fachbetrieb
beheben.
Wenn die Verfügbarkeitsmeldung bzw. der Fehlerton nicht ertönt, hat der
Lautsprecher des Systems einen Fehler und kann somit den Warnton für die
Annäherung an ein Hindernis nicht ausgeben.
Damit die Einparkhilfe funktionieren kann, müssen die Sensoren sauber und
frei von Eis und Schnee gehalten werden.
Freetrack_DE.book Seite 187 Donnerstag, 10. September 2009 9:28 09

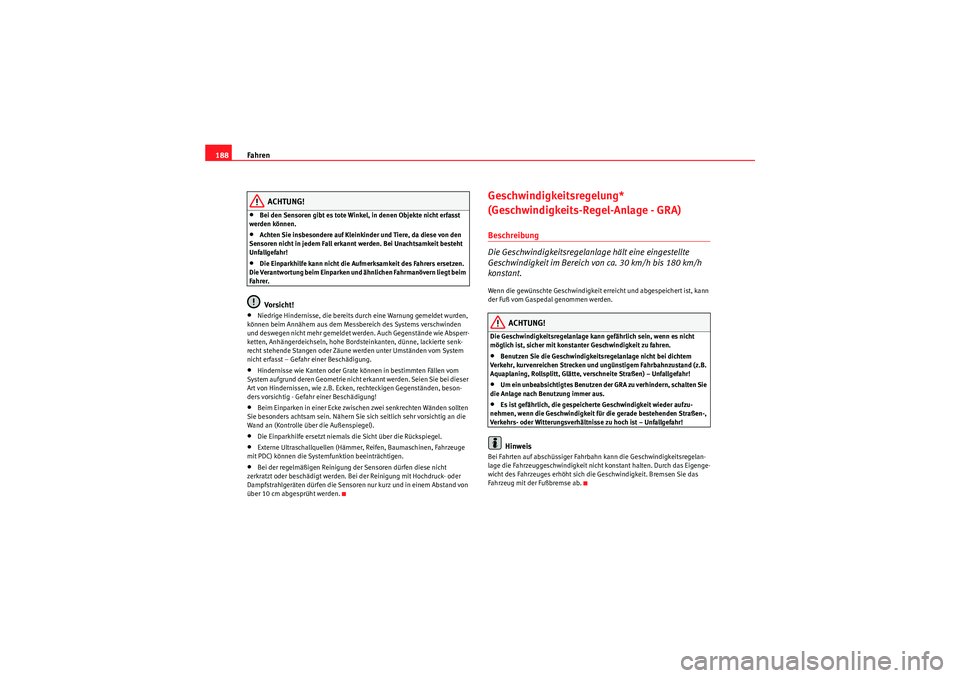

Fahren
188
ACHTUNG!
•Bei den Sensoren gibt es tote Winkel, in denen Objekte nicht erfasst
werden können.•Achten Sie insbesondere auf Kleinkinder und Tiere, da diese von den
Sensoren nicht in jedem Fall erkannt werden. Bei Unachtsamkeit besteht
Unfallgefahr!•Die Einparkhilfe kann nicht die Aufmerksamkeit des Fahrers ersetzen.
Die Verantwortung beim Einparken und ähnlichen Fahrmanövern liegt beim
Fahrer.Vo rsi ch t!
•Niedrige Hindernisse, die bereits durch eine Warnung gemeldet wurden,
können beim Annähern aus dem Messbereich des Systems verschwinden
und deswegen nicht mehr gemeldet werden. Auch Gegenstände wie Absperr-
ketten, Anhängerdeichseln, hohe Bordsteinkanten, dünne, lackierte senk-
recht stehende Stangen oder Zäune werden unter Umständen vom System
nicht erfasst – Gefahr einer Beschädigung.•Hindernisse wie Kanten oder Grate können in bestimmten Fällen vom
System aufgrund deren Geometrie nicht erkannt werden. Seien Sie bei dieser
Art von Hindernissen, wie z.B. Ecken, rechteckigen Gegenständen, beson-
ders vorsichtig - Gefahr einer Beschädigung!•Beim Einparken in einer Ecke zwischen zwei senkrechten Wänden sollten
Sie besonders achtsam sein. Nähern Sie sich seitlich sehr vorsichtig an die
Wand an (Kontrolle über die Außenspiegel).•Die Einparkhilfe ersetzt niemals die Sicht über die Rückspiegel.•Externe Ultraschallquellen (Hämmer, Reifen, Baumaschinen, Fahrzeuge
mit PDC) können die Systemfunktion beeinträchtigen.•Bei der regelmäßigen Reinigung der Sensoren dürfen diese nicht
zerkratzt oder beschädigt werden. Bei der Reinigung mit Hochdruck- oder
Dampfstrahlgeräten dürfen die Sensoren nur kurz und in einem Abstand von
über 10 cm abgesprüht werden.
Geschwindigkeitsregelung*
(Geschwindigkeits-Regel-Anlage - GRA)Beschreibung
Die Geschwindigkeitsregelanlage hält eine eingestellte
Geschwindigkeit im Bereich von ca. 30 km/h bis 180 km/h
konstant.Wenn die gewünschte Geschwindigkeit erreicht und abgespeichert ist, kann
der Fuß vom Gaspedal genommen werden.
ACHTUNG!
Die Geschwindigkeitsregelanlage kann gefährlich sein, wenn es nicht
möglich ist, sicher mit konstanter Geschwindigkeit zu fahren.•Benutzen Sie die Geschwindigkeitsregelanlage nicht bei dichtem
Verkehr, kurvenreichen Strecken und ungünstigem Fahrbahnzustand (z.B.
Aquaplaning, Rollsplitt, Glätte, verschneite Straßen) – Unfallgefahr!•Um ein unbeabsichtigtes Benutzen der GRA zu verhindern, schalten Sie
die Anlage nach Benutzung immer aus.•Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzu-
nehmen, wenn die Geschwindigkeit für die gerade bestehenden Straßen-,
Verkehrs- oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Hinweis
Bei Fahrten auf abschüssiger Fahrbahn kann die Geschwindigkeitsregelan-
lage die Fahrzeuggeschwindigkeit nicht konstant halten. Durch das Eigenge-
wicht des Fahrzeuges erhöht sich die Geschwindigkeit. Bremsen Sie das
Fahrzeug mit der Fußbremse ab.
Freetrack_DE.book Seite 188 Donnerstag, 10. September 2009 9:28 09

Fahren189
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

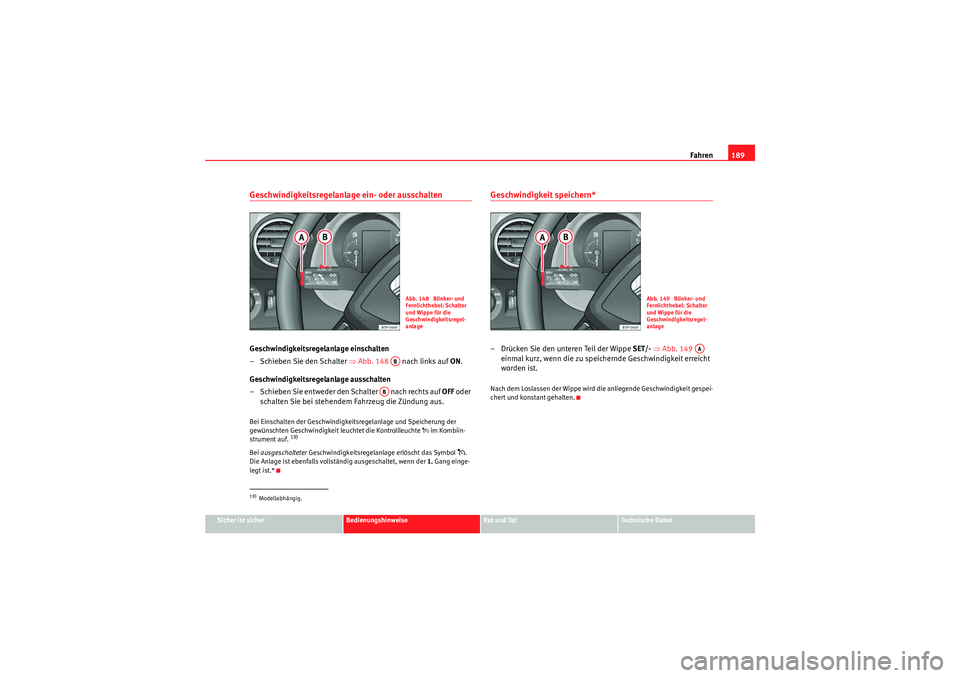

Geschwindigkeitsregelanlage ein- oder ausschaltenGeschwindigkeitsregelanlage einschalten
– Schieben Sie den Schalter ⇒Abb. 148 nach links auf ON.
Geschwindigkeitsregelanlage ausschalten
– Schieben Sie entweder den Schalter nach rechts auf OFF oder
schalten Sie bei stehendem Fahrzeug die Zündung aus.Bei Einschalten der Geschwindigkeitsregelanlage und Speicherung der
gewünschten Geschwindigkeit leuchtet die Kontrollleuchte  im Kombiin-
strument auf.
19)
Bei ausgeschalteter Geschwindigkeitsregelanlage erlöscht das Symbol
.
Die Anlage ist ebenfalls vollständig ausgeschaltet, wenn der 1. Gang einge-
legt ist.*
Geschwindigkeit speichern*– Drücken Sie den unteren Teil der Wippe SET/- ⇒ Abb. 149
einmal kurz, wenn die zu speichernde Geschwindigkeit erreicht
worden ist.Nach dem Loslassen der Wippe wird die anliegende Geschwindigkeit gespei-
chert und konstant gehalten.
19)Modellabhängig.
Abb. 148 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AB
AB
Abb. 149 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AA
Freetrack_DE.book Seite 189 Donnerstag, 10. September 2009 9:28 09

Fahren

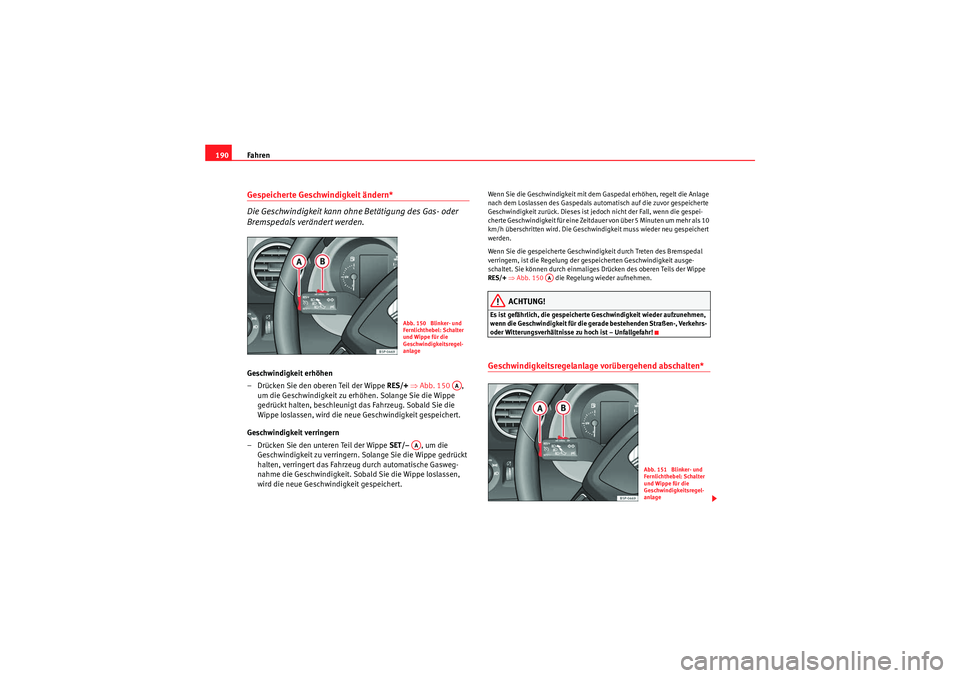

190Gespeicherte Geschwindigkeit ändern*
Die Geschwindigkeit kann ohne Betätigung des Gas- oder
Bremspedals verändert werden.Geschwindigkeit erhöhen
– Drücken Sie den oberen Teil der Wippe RES/+ ⇒Abb. 150 ,
um die Geschwindigkeit zu erhöhen. Solange Sie die Wippe
gedrückt halten, beschleunigt das Fahrzeug. Sobald Sie die
Wippe loslassen, wird die neue Geschwindigkeit gespeichert.
Geschwindigkeit verringern
– Drücken Sie den unteren Teil der Wippe SET/– , um die
Geschwindigkeit zu verringern. So lange Sie die Wippe gedrückt
halten, verringert das Fahrzeug durch automatische Gasweg-
nahme die Geschwindigkeit. Sobald Sie die Wippe loslassen,
wird die neue Geschwindigkeit gespeichert.
Wenn Sie die Geschwindigkeit mit dem Gaspedal erhöhen, regelt die Anlage
nach dem Loslassen des Gaspedals automatisch auf die zuvor gespeicherte
Geschwindigkeit zurück. Dieses ist jedoch nicht der Fall, wenn die gespei-
cherte Geschwindigkeit für eine Zeitdauer von über 5 Minuten um mehr als 10
km/h überschritten wird. Die Geschwin digkeit muss wieder neu gespeichert
werden.
Wenn Sie die gespeicherte Geschwindigkeit durch Treten des Bremspedal
verringern, ist die Regelung der gespeicherten Geschwindigkeit ausge-
schaltet. Sie können durch einmaliges Drücken des oberen Teils der Wippe
RES/+ ⇒ Abb. 150 die Regelung wieder aufnehmen.
ACHTUNG!
Es ist gefährlich, die gespeicherte Geschwindigkeit wieder aufzunehmen,
wenn die Geschwindigkeit für die gerade bestehenden Straßen-, Verkehrs-
oder Witterungsverhältnisse zu hoch ist – Unfallgefahr!Geschwindigkeitsregelanlage vorübergehend abschalten*
Abb. 150 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
AA
AA
AA
Abb. 151 Blinker- und
Fernlichthebel: Schalter
und Wippe für die
Geschwindigkeitsregel-
anlage
Freetrack_DE.book Seite 190 Donnerstag, 10. September 2009 9:28 09
