2010 Seat Altea Freetrack Betriebsanleitung (in German)

Sitzen und Verstauen143
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Mittelarmlehne vorne mit Ablagefach
In der Armlehne befindet sich ein Ablagefach.– Zum Öffnen des Ablagefaches drücken Sie die Taste der
Armlehne in Pfeilrichtung ⇒Abb. 102 und heben den Deckel
nach oben an.
– Für den Zugang zum CD-Wechsler* oder zum unteren Ablagefach ziehen Sie den Deckel der Ablage nach oben, ohne die Taste zu
drücken.
– Zum Schließen des Ablagefaches führen Sie die Armlehne nach unten.
ACHTUNG!
Lassen Sie das Ablagefach während der Fahrt immer geschlossen, um das
Verletzungsrisiko durch die nach oben geklappte Armlehne während eines
plötzlichen Bremsmanövers oder im Fa lle eines Unfalles zu reduzieren.
Hinweis
Der CD-Wechsler befindet sich in diesem Ablagefach.Ablagen unter den Vordersitzen*
Unter jedem Vordersitz befindet sich ein Ablagefach mit
Deckel.Das Fach* ⇒Abb. 103 lässt sich öffnen, indem Sie am Griff ziehen und
den Deckel aufklappen.
Abb. 102 Armlehne
vorne mit einem Ablage-
fach
Abb. 103 Ablagefächer
unter den Vordersitzen
AA
Freetrack_DE.book Seite 143 Donnerstag, 10. September 2009 9:28 09

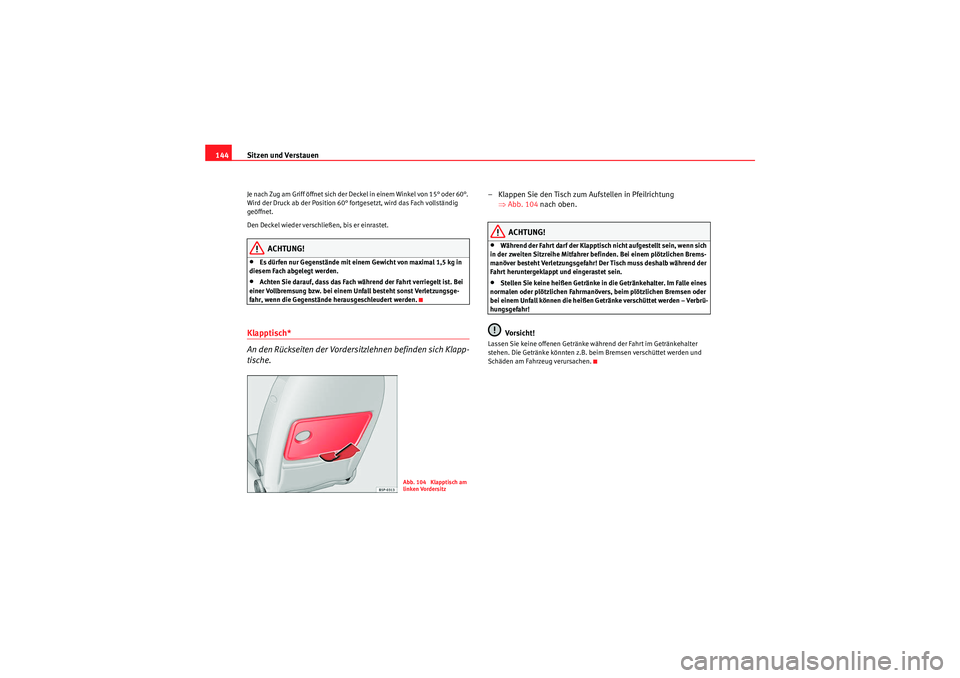

Sitzen und Verstauen
144Je nach Zug am Griff öffnet sich der Deckel in einem Winkel von 15° oder 60°.
Wird der Druck ab der Position 60° fortgesetzt, wird das Fach vollständig
geöffnet.
Den Deckel wieder verschließen, bis er einrastet.
ACHTUNG!
•Es dürfen nur Gegenstände mit einem Gewicht von maximal 1,5 kg in
diesem Fach abgelegt werden.•Achten Sie darauf, dass das Fach während der Fahrt verriegelt ist. Bei
einer Vollbremsung bzw. bei einem Unfall besteht sonst Verletzungsge-
fahr, wenn die Gegenstände herausgeschleudert werden.
Klapptisch*
An den Rückseiten der Vordersitzlehnen befinden sich Klapp-
tische.
– Klappen Sie den Tisch zum Aufstellen in Pfeilrichtung ⇒Abb. 104 nach oben.
ACHTUNG!
•Während der Fahrt darf der Klapptisch nicht aufgestellt sein, wenn sich
in der zweiten Sitzreihe Mitfahrer befinden. Bei einem plötzlichen Brems-
manöver besteht Verletzungsgefahr! Der Tisch muss deshalb während der
Fahrt heruntergeklappt und eingerastet sein.•Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanöve rs, beim plötzlichen Bremsen oder
bei einem Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!Vo rsi ch t!
Lassen Sie keine offenen Getränke während der Fahrt im Getränkehalter
stehen. Die Getränke könnten z.B. beim Bremsen verschüttet werden und
Schäden am Fahrzeug verursachen.
Abb. 104 Klapptisch am
linken Vordersitz
Freetrack_DE.book Seite 144 Donnerstag, 10. September 2009 9:28 09

Sitzen und Verstauen145
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Ablagefächer in der Dachkonsole*
In der Dachkonsole befinden sich vier Ablagefächer.– Zum Öffnen drücken Sie auf den Taster der Klappe ⇒Abb. 105 .
Die Abdeckung öffnet sich selbsttätig.
– Zum Schließen drücken Sie den Deckel nach oben, bis er einrastet.
ACHTUNG!
Lassen Sie die Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu reduzieren und damit keine Gegenstände in den
Innenraum geschleudert werden können.
Ablagefach im Gepäckraumboden*
Im Gepäckraumboden befindet sich ein variables Ablage-
fach*.
Abb. 105 Ablagen in der
Dachkonsole
Abb. 106 Variables Abla-
gefach GepäckraumbodenAbb. 107 Variables Abla-
gefach Gepäckraumboden
Freetrack_DE.book Seite 145 Donnerstag, 10. September 2009 9:28 09

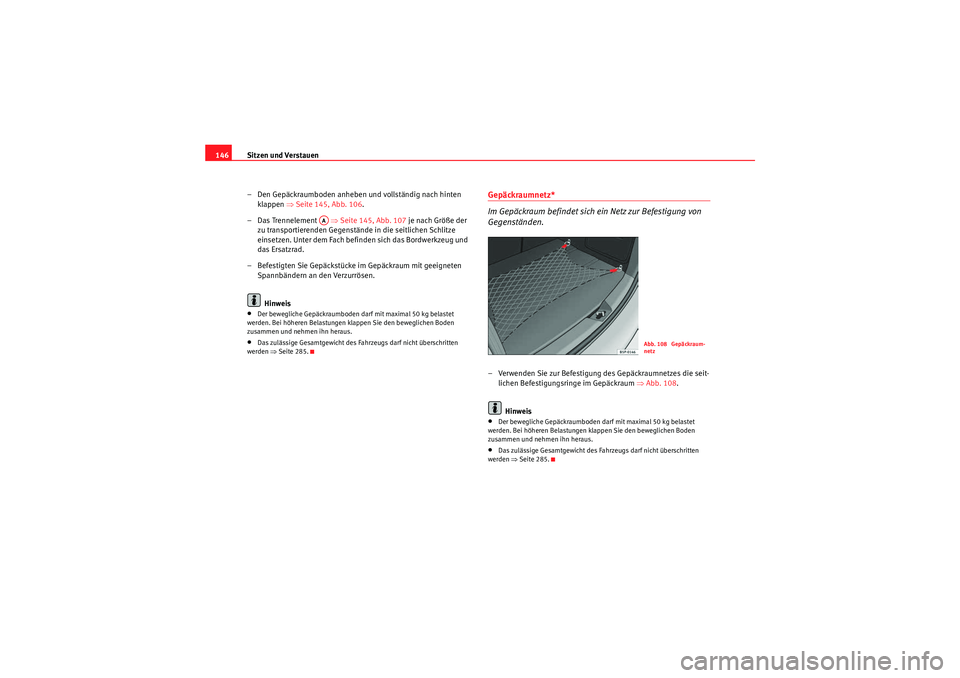

Sitzen und Verstauen
146
– Den Gepäckraumboden anheben und vollständig nach hinten klappen ⇒ Seite 145, Abb. 106 .
– Das Trennelement ⇒Seite 145, Abb. 107 je nach Größe der
zu transportierenden Gegenstände in die seitlichen Schlitze
einsetzen. Unter dem Fach befind en sich das Bordwerkzeug und
das Ersatzrad.
– Befestigten Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen.
Hinweis•Der bewegliche Gepäckraumboden darf mit maximal 50 kg belastet
werden. Bei höheren Belastungen klappen Sie den beweglichen Boden
zusammen und nehmen ihn heraus.•Das zulässige Gesamtgewicht des Fahrzeugs darf nicht überschritten
werden ⇒Seite 285.
Gepäckraumnetz*
Im Gepäckraum befindet sich ein Netz zur Befestigung von
Gegenständen.– Verwenden Sie zur Befestigung des Gepäckraumnetzes die seit-
lichen Befestigungsringe im Gepäckraum ⇒Abb. 108 .
Hinweis•Der bewegliche Gepäckraumboden darf mit maximal 50 kg belastet
werden. Bei höheren Belastungen klappen Sie den beweglichen Boden
zusammen und nehmen ihn heraus.•Das zulässige Gesamtgewicht des Fahrzeugs darf nicht überschritten
werden ⇒Seite 285.
AA
Abb. 108 Gepäckraum-
netz
Freetrack_DE.book Seite 146 Donnerstag, 10. September 2009 9:28 09

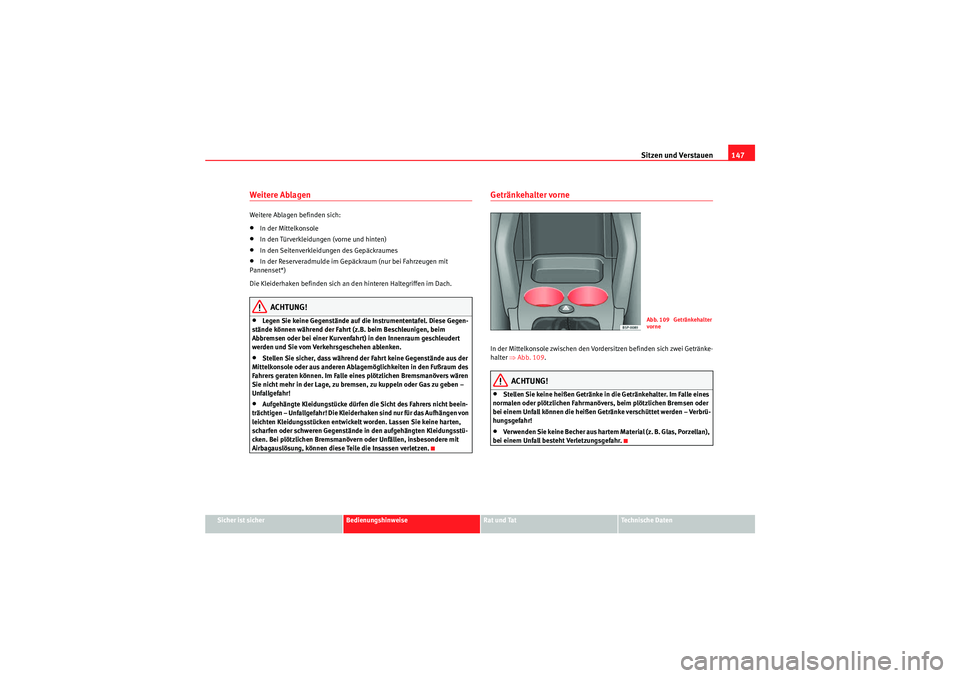

Sitzen und Verstauen147
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Weitere Ablagen Weitere Ablagen befinden sich:•In der Mittelkonsole•In den Türverkleidungen (vorne und hinten)•In den Seitenverkleidungen des Gepäckraumes•In der Reserveradmulde im Gepäckraum (nur bei Fahrzeugen mit
Pannenset*)
Die Kleiderhaken befinden sich an den hinteren Haltegriffen im Dach.ACHTUNG!
•Legen Sie keine Gegenstände auf die Instrumententafel. Diese Gegen-
stände können während der Fahrt (z.B. beim Beschleunigen, beim
Abbremsen oder bei einer Kurvenfahrt) in den Innenraum geschleudert
werden und Sie vom Verkehrsgeschehen ablenken.•Stellen Sie sicher, dass während der Fahrt keine Gegenstände aus der
Mittelkonsole oder aus anderen Ablagemöglichkeiten in den Fußraum des
Fahrers geraten können. Im Falle eines plötzlichen Bremsmanövers wären
Sie nicht mehr in der Lage, zu bremsen, zu kuppeln oder Gas zu geben –
Unfallgefahr!•Aufgehängte Kleidungstücke dürfen die Sicht des Fahrers nicht beein-
trächtigen – Unfallgefahr! Die Kleiderhaken sind nur für das Aufhängen von
leichten Kleidungsstücken entwickelt worden. Lassen Sie keine harten,
scharfen oder schweren Gegenstände in den aufgehängten Kleidungsstü-
cken. Bei plötzlichen Bremsmanövern oder Unfällen, insbesondere mit
Airbagauslösung, können diese Teile die Insassen verletzen.
Getränkehalter vorne In der Mittelkonsole zwischen den Vordersitzen befinden sich zwei Getränke-
halter ⇒Abb. 109 .
ACHTUNG!
•Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanövers, beim plötzlichen Bremsen oder
bei einem Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!•Verwenden Sie keine Becher aus hartem Material (z. B. Glas, Porzellan),
bei einem Unfall besteht Verletzungsgefahr.
Abb. 109 Getränkehalter
vorne
Freetrack_DE.book Seite 147 Donnerstag, 10. September 2009 9:28 09

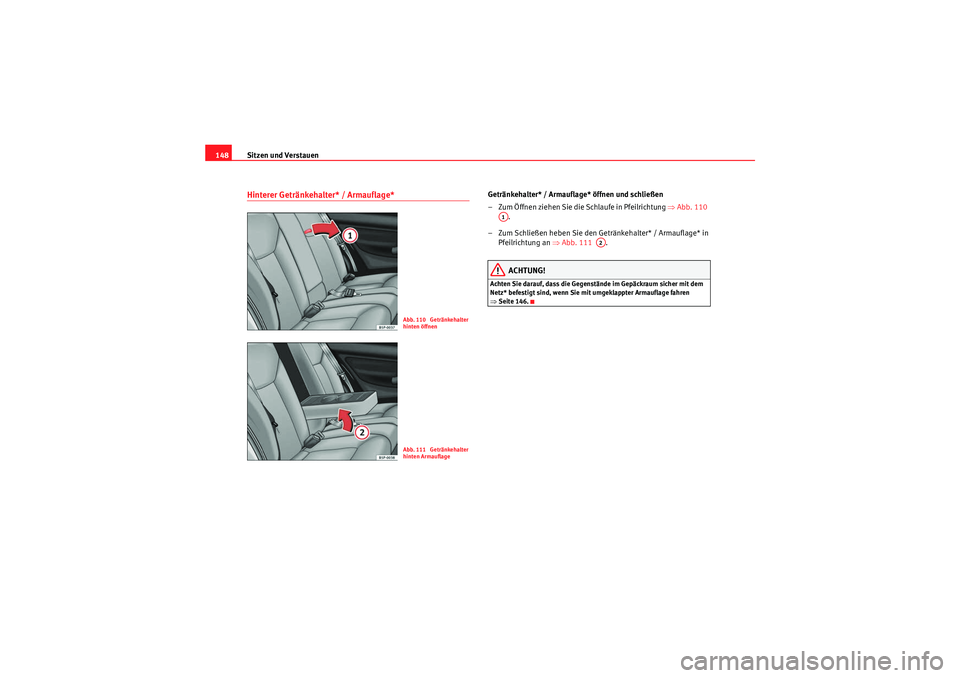

Sitzen und Verstauen
148Hinterer Getränkehalter* / Armauflage*
Getränkehalter* / Armauflage* öffnen und schließen
– Zum Öffnen ziehen Sie die Schlaufe in Pfeilrichtung ⇒Abb. 110
.
– Zum Schließen heben Sie den Getränkehalter* / Armauflage* in Pfeilrichtung an ⇒Abb. 111 .
ACHTUNG!
Achten Sie darauf, dass die Gegenstände im Gepäckraum sicher mit dem
Netz* befestigt sind, wenn Sie mit umgeklappter Armauflage fahren
⇒Seite 146.
Abb. 110 Getränkehalter
hinten öffnenAbb. 111 Getränkehalter
hinten Armauflage
A1
A2
Freetrack_DE.book Seite 148 Donnerstag, 10. September 2009 9:28 09

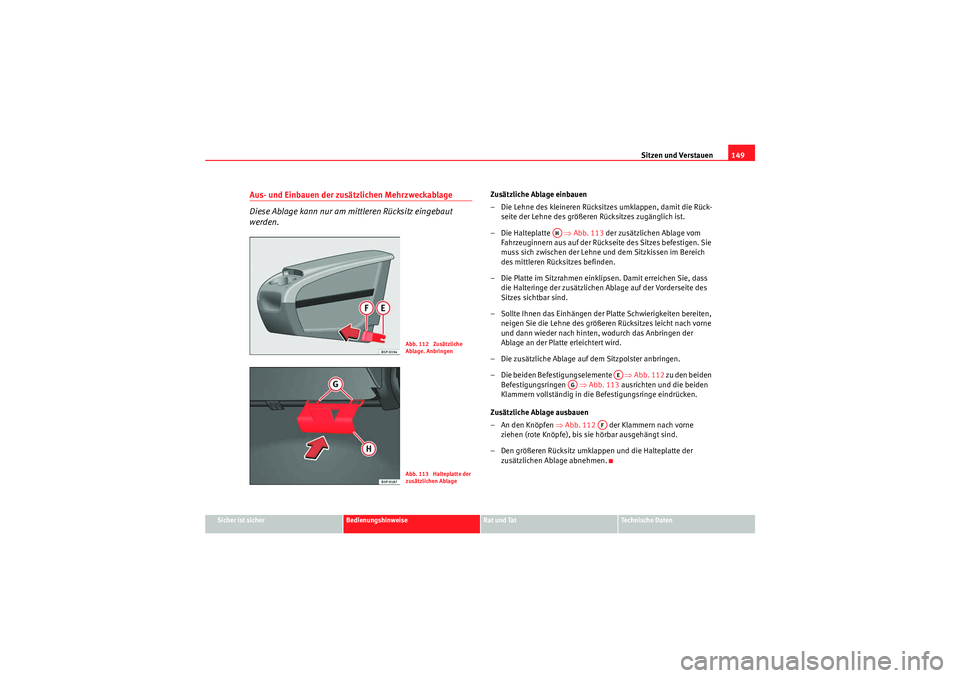

Sitzen und Verstauen149
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Aus- und Einbauen der zusätzlichen Mehrzweckablage
Diese Ablage kann nur am mittleren Rücksitz eingebaut
werden.
Zusätzliche Ablage einbauen
– Die Lehne des kleineren Rücksitzes umklappen, damit die Rück-
seite der Lehne des größeren Rücksitzes zugänglich ist.
– Die Halteplatte ⇒Abb. 113 der zusätzlichen Ablage vom
Fahrzeuginnern aus auf der Rückse ite des Sitzes befestigen. Sie
muss sich zwischen der Lehne und dem Sitzkissen im Bereich
des mittleren Rücksitzes befinden.
– Die Platte im Sitzrahmen einklipsen. Damit erreichen Sie, dass die Halteringe der zusätzlichen Ablage auf der Vorderseite des
Sitzes sichtbar sind.
– Sollte Ihnen das Einhängen der Platte Schwierigkeiten bereiten, neigen Sie die Lehne des größeren Rücksitzes leicht nach vorne
und dann wieder nach hinten, wodurch das Anbringen der
Ablage an der Platte erleichtert wird.
– Die zusätzliche Ablage auf dem Sitzpolster anbringen.
– Die beiden Befest igungselemente ⇒Abb. 112 zu den beiden
Befestigungsringen ⇒Abb. 113 ausrichten und die beiden
Klammern vollständig in die Befestigungsringe eindrücken.
Zusätzliche Ablage ausbauen
– An den Knöpfen ⇒Abb. 112 der Klammern nach vorne
ziehen (rote Knöpfe), bis sie hörbar ausgehängt sind.
– Den größeren Rücksitz umklappen und die Halteplatte der zusätzlichen Ablage abnehmen.
Abb. 112 Zusätzliche
Ablage. AnbringenAbb. 113 Halteplatte der
zusätzlichen Ablage
AH
AE
AG
AF
Freetrack_DE.book Seite 149 Donnerstag, 10. September 2009 9:28 09

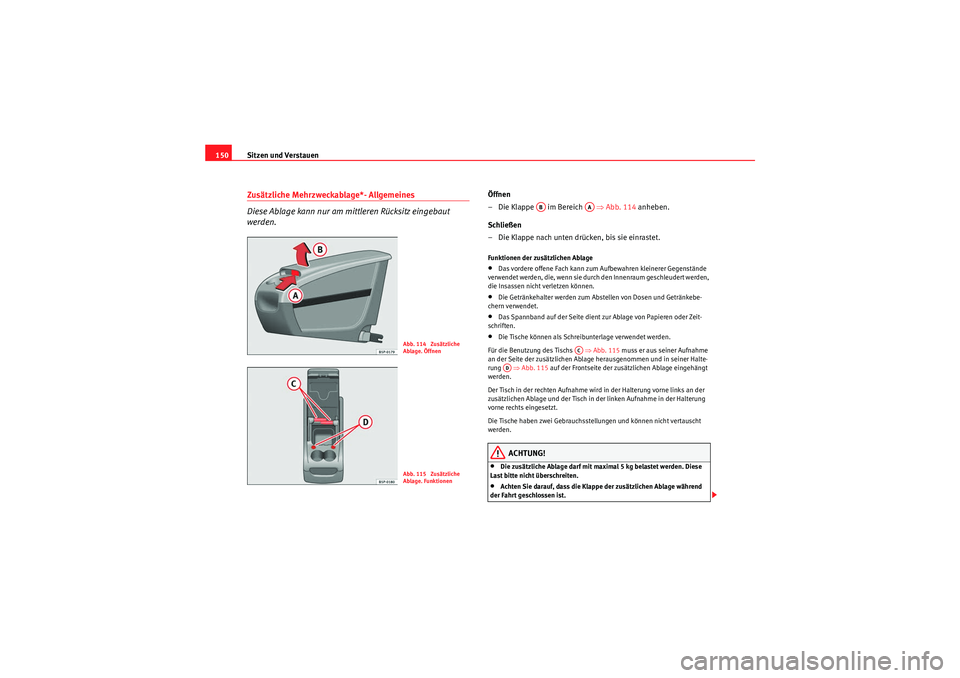

Sitzen und Verstauen
150Zusätzliche Mehrzweckablage*- Allgemeines
Diese Ablage kann nur am mittleren Rücksitz eingebaut
werden.
Öffnen
– Die Klappe im Bereich ⇒Abb. 114 anheben.
Schließen
– Die Klappe nach unten drücken, bis sie einrastet.Funktionen der zusätzlichen Ablage•Das vordere offene Fach kann zum Aufbewahren kleinerer Gegenstände
verwendet werden, die, wenn sie durch den Innenraum geschleudert werden,
die Insassen nicht verletzen können.•Die Getränkehalter werden zum Abstellen von Dosen und Getränkebe-
chern verwendet.•Das Spannband auf der Seite dient zur Ablage von Papieren oder Zeit-
schriften.•Die Tische können als Schreibunterlage verwendet werden.
Für die Benutzung des Tischs ⇒ Abb. 115 muss er aus seiner Aufnahme
an der Seite der zusätzlichen Ablage herausgenommen und in seiner Halte-
rung ⇒Abb. 115 auf der Frontseite der zusätzlichen Ablage eingehängt
werden.
Der Tisch in der rechten Aufnahme wird in der Halterung vorne links an der
zusätzlichen Ablage und der Tisch in der linken Aufnahme in der Halterung
vorne rechts eingesetzt.
Die Tische haben zwei Gebrauchsstellungen und können nicht vertauscht
werden.ACHTUNG!
•Die zusätzliche Ablage darf mit maximal 5 kg belastet werden. Diese
Last bitte nicht überschreiten.•Achten Sie darauf, dass die Klappe der zusätzlichen Ablage während
der Fahrt geschlossen ist.
Abb. 114 Zusätzliche
Ablage. ÖffnenAbb. 115 Zusätzliche
Ablage. Funktionen
AB
AA
AC
AD
Freetrack_DE.book Seite 150 Donnerstag, 10. September 2009 9:28 09
