Licht und Sicht119
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Die Leaving-Home-Beleuchtung wird in den folgenden Fällen ausgeschaltet:
•sobald die eingestellte Verzögerungszeit für das Ausschalten der Schein-
werfer abgelaufen ist.•wenn das Fahrzeug wieder verriegelt wird.•wenn der Lichtschalter auf die Stellung
 gestellt wird.
•wenn die Zündung eingeschaltet wird.Hinweis
Im Menü Licht und Sicht ⇒ Seite 74 kann die Verzögerungszeit für das
Ausschalten der Scheinwerfer der Coming-Home-Funktion sowie der Leaving-
Home-Funktion eingestellt und diese Funktion aktiviert bzw. deaktiviert
werden.•Wenn Sie bei eingeschalteten Lichtern den Zündschlüssel abziehen, kurz
die Lichthupe betätigen und die Fahrertür öffnen, ist kein Warnton zu hören,
da die Beleuchtung durch Aktivierung der Coming-Home-Funktion nach
Ablauf einer bestimmten Zeit automatisch ausgeschaltet werden (es sei
denn, der Lichtschalter befindet sich in der Stellung
 oder
).
Instrumenten- und Schalterbeleuchtung / Leuchtweitenregulierung Instrumenten- und Schalterbeleuchtung
Bei eingeschaltetem Licht lässt sich die Helligkeit der Instrumenten- und
Schalterbeleuchtung durch Drehen des Rändelrades ⇒Abb. 74 stufenlos
regulieren.
Ein im Kombiinstrument integrierter Fototransistor regelt die Instrumenten-
beleuchtung (Zeiger- und Skalenbeleuchtung), die Beleuchtung in der Mittel-
konsole und die Beleuchtung der Displays.
Bei ausgeschaltetem Licht und eingeschalteter Zündung ist die Instrumen-
tenbeleuchtung (Zeiger- und Skalenbeleuchtung) eingeschaltet. Mit abneh-
mender Umgebungshelligkeit wird die Instrumentenbeleuchtung automa-
tisch heruntergeregelt. Bei geringem Umgebungslicht geht sie ganz aus.
Diese Funktion soll den Fahrer bei abnehmender Umgebungshelligkeit daran
erinnern, das Abblendlicht rechtzeitig einzuschalten.
Abb. 74 In der Instru-
mententafel: Regler für
die Instrumenten-/Schal-
terbeleuchtung und
Leuchtweitenregulierung
A1
A1
Freetrack_DE.book Seite 119 Donnerstag, 10. September 2009 9:28 09

Licht und Sicht

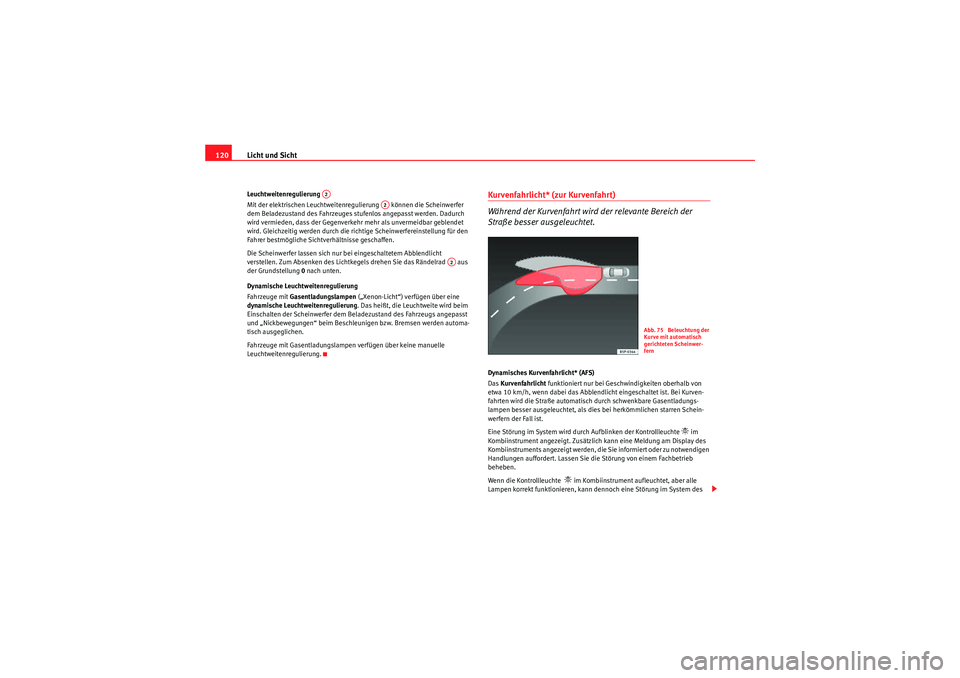

120Leuchtweitenregulierung
Mit der elektrischen Leuchtweitenregulierung können die Scheinwerfer
dem Beladezustand des Fahrzeuges stufenlos angepasst werden. Dadurch
wird vermieden, dass der Gegenverkehr mehr als unvermeidbar geblendet
wird. Gleichzeitig werden durch die richtige Scheinwerfereinstellung für den
Fahrer bestmögliche Sichtverhältnisse geschaffen.
Die Scheinwerfer lassen sich nur bei eingeschaltetem Abblendlicht
verstellen. Zum Absenken des Lichtkegels drehen Sie das Rändelrad aus
der Grundstellung 0 nach unten.
Dynamische Leuchtweitenregulierung
Fahrzeuge mit Gasentladungslampen („Xenon-Licht“) verfügen über eine
dynamische Leuchtweitenregulierung . Das heißt, die Leuchtweite wird beim
Einschalten der Scheinwerfer dem Beladezustand des Fahrzeugs angepasst
und „Nickbewegungen“ beim Beschleunigen bzw. Bremsen werden automa-
tisch ausgeglichen.
Fahrzeuge mit Gasentladungslampen verfügen über keine manuelle
Leuchtweitenregulierung.
Kurvenfahrlicht* (zur Kurvenfahrt)
Während der Kurvenfahrt wird der relevante Bereich der
Straße besser ausgeleuchtet.Dynamisches Kurvenfahrlicht* (AFS)
Das Kurvenfahrlicht funktioniert nur bei Geschwindigkeiten oberhalb von
etwa 10 km/h, wenn dabei das Abblendlicht eingeschaltet ist. Bei Kurven-
fahrten wird die Straße automatisch durch schwenkbare Gasentladungs-
lampen besser ausgeleuchtet, als dies bei herkömmlichen starren Schein-
werfern der Fall ist.
Eine Störung im System wird durch Aufblinken der Kontrollleuchte
 im
Kombiinstrument angezeigt. Zusätzlich kann eine Meldung am Display des
Kombiinstruments angezeigt werden, die Sie informiert oder zu notwendigen
Handlungen auffordert. Lassen Sie die Störung von einem Fachbetrieb
beheben.
Wenn die Kontrollleuchte
 im Kombiinstrument aufleuchtet, aber alle
Lampen korrekt funktionieren, kann dennoch eine Störung im System des
A2
A2
A2
Abb. 75 Beleuchtung der
Kurve mit automatisch
gerichteten Scheinwer-
fern
Freetrack_DE.book Seite 120 Donnerstag, 10. September 2009 9:28 09

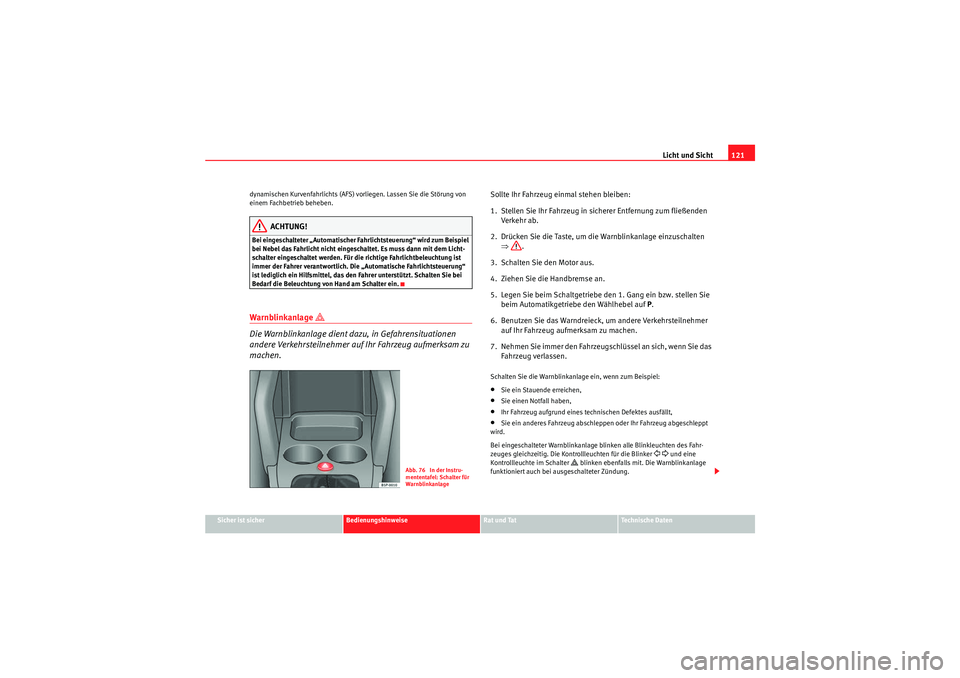

Licht und Sicht121
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
dynamischen Kurvenfahrlichts (AFS) vorliegen. Lassen Sie die Störung von
einem Fachbetrieb beheben.
ACHTUNG!
Bei eingeschalteter „Automatischer Fahrlichtsteuerung“ wird zum Beispiel
bei Nebel das Fahrlicht nicht eingeschaltet. Es muss dann mit dem Licht-
schalter eingeschaltet werden. Für die richtige Fahrlichtbeleuchtung ist
immer der Fahrer verantwortlich. Die „Automatische Fahrlichtsteuerung“
ist lediglich ein Hilfsmittel, das den Fahrer unterstützt. Schalten Sie bei
Bedarf die Beleuchtung von Hand am Schalter ein.Warnblinkanlage

Die Warnblinkanlage dient dazu, in Gefahrensituationen
andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu
machen.
Sollte Ihr Fahrzeug einmal stehen bleiben:
1. Stellen Sie Ihr Fahrzeug in sicherer Entfernung zum fließenden
Verkehr ab.
2. Drücken Sie die Taste, um die Warnblinkanlage einzuschalten ⇒ .
3. Schalten Sie den Motor aus.
4. Ziehen Sie die Handbremse an.
5. Legen Sie beim Schaltgetriebe den 1. Gang ein bzw. stellen Sie beim Automatikgetriebe den Wählhebel auf P.
6. Benutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu machen.
7. Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahrzeug verlassen.Schalten Sie die Warnblinkanlage ein, wenn zum Beispiel:•Sie ein Stauende erreichen,•Sie einen Notfall haben,•Ihr Fahrzeug aufgrund eines technischen Defektes ausfällt,•Sie ein anderes Fahrzeug abschleppen oder Ihr Fahrzeug abgeschleppt
wird.
Bei eingeschalteter Warnblinkanlage blinken alle Blinkleuchten des Fahr-
zeuges gleichzeitig. Die Kontrollleuchten für die Blinker
  und eine
Kontrollleuchte im Schalter
 blinken ebenfalls mit. Die Warnblinkanlage
funktioniert auch bei ausgeschalteter Zündung.
Abb. 76 In der Instru-
mententafel: Schalter für
Warnblinkanlage
Freetrack_DE.book Seite 121 Donnerstag, 10. September 2009 9:28 09

Licht und Sicht

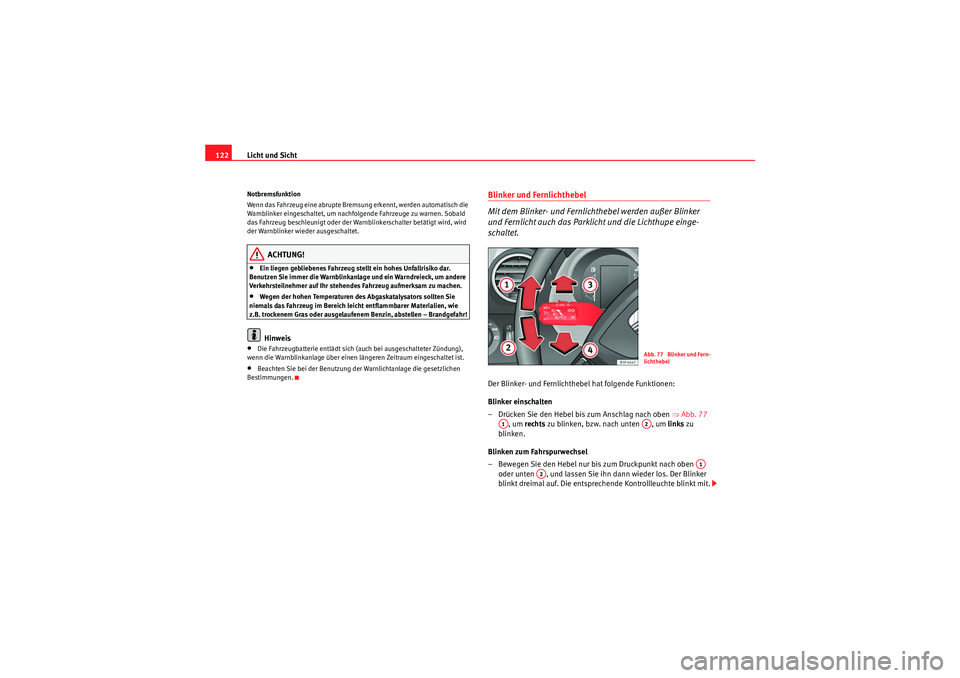

122Notbremsfunktion
Wenn das Fahrzeug eine abrupte Bremsung erkennt, werden automatisch die
Warnblinker eingeschaltet, um nachfolgende Fahrzeuge zu warnen. Sobald
das Fahrzeug beschleunigt oder der Warnblinkerschalter betätigt wird, wird
der Warnblinker wieder ausgeschaltet.
ACHTUNG!
•Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie immer die Warnblinkanlag e und ein Warndreieck, um andere
Verkehrsteilnehmer auf Ihr stehendes Fahrzeug aufmerksam zu machen.•Wegen der hohen Temperaturen des Abgaskatalysators sollten Sie
niemals das Fahrzeug im Bereich leicht entflammbarer Materialien, wie
z.B. trockenem Gras oder ausgelaufenem Benzin, abstellen – Brandgefahr!Hinweis
•Die Fahrzeugbatterie entlädt sich (auch bei ausgeschalteter Zündung),
wenn die Warnblinkanlage über einen längeren Zeitraum eingeschaltet ist.•Beachten Sie bei der Benutzung der Warnlichtanlage die gesetzlichen
Bestimmungen.
Blinker und Fernlichthebel
Mit dem Blinker- und Fernlichthebel werden außer Blinker
und Fernlicht auch das Parklicht und die Lichthupe einge-
schaltet.Der Blinker- und Fernlichthebel hat folgende Funktionen:
Blinker einschalten
– Drücken Sie den Hebel bis zum Anschlag nach oben ⇒Abb. 77
, um rechts zu blinken, bzw. nach unten , um links zu
blinken.
Blinken zum Fahrspurwechsel
– Bewegen Sie den Hebel nur bis zum Druckpunkt nach oben oder unten , und lassen Sie ihn dann wieder los. Der Blinker
blinkt dreimal auf. Die entsprechende Kontrollleuchte blinkt mit.
Abb. 77 Blinker und Fern-
lichthebel
A1
A2
A1
A2
Freetrack_DE.book Seite 122 Donnerstag, 10. September 2009 9:28 09

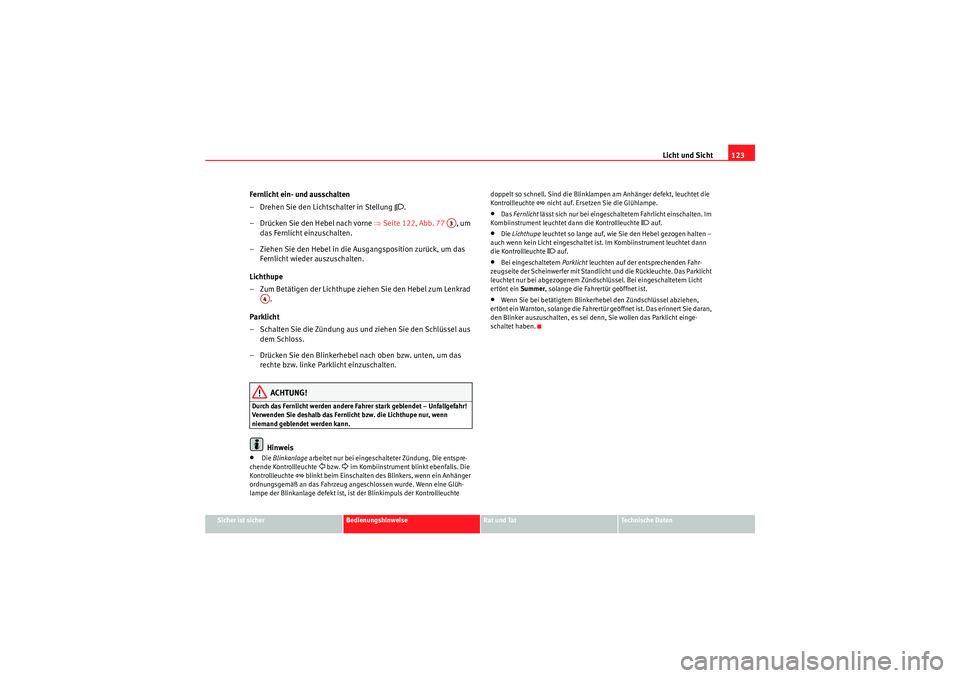

Licht und Sicht123
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Fernlicht ein- und ausschalten
– Drehen Sie den Lichtschalter in Stellung
.
– Drücken Sie den Hebel nach vorne ⇒Seite 122, Abb. 77 , um
das Fernlicht einzuschalten.
– Ziehen Sie den Hebel in die Ausgangsposition zurück, um das Fernlicht wieder auszuschalten.
Lichthupe
– Zum Betätigen der Lichthupe ziehen Sie den Hebel zum Lenkrad .
Parklicht
– Schalten Sie die Zündung aus und ziehen Sie den Schlüssel aus dem Schloss.
– Drücken Sie den Blinkerhebel nach oben bzw. unten, um das rechte bzw. linke Parklicht einzuschalten.
ACHTUNG!
Durch das Fernlicht werden andere Fahrer stark geblendet – Unfallgefahr!
Verwenden Sie deshalb das Fernlicht bzw. die Lichthupe nur, wenn
niemand geblendet werden kann.
Hinweis
• Die Blinkanlage arbeitet nur bei eingeschalteter Zündung. Die entspre-
chende Kontrollleuchte
 bzw.
 im Kombiinstrument blinkt ebenfalls. Die
Kontrollleuchte
 blinkt beim Einschalten des Blinkers, wenn ein Anhänger
ordnungsgemäß an das Fahrzeug angeschlossen wurde. Wenn eine Glüh-
lampe der Blinkanlage defekt ist, ist der Blinkimpuls der Kontrollleuchte doppelt so schnell. Sind die Blinklampen am Anhänger defekt, leuchtet die
Kontrollleuchte
 nicht auf. Ersetzen Sie die Glühlampe.
•Das
Fernlicht lässt sich nur bei eingeschaltetem Fahrlicht einschalten. Im
Kombiinstrument leuchtet dann die Kontrollleuchte
 auf.
•Die Lichthupe leuchtet so lange auf, wie Sie den Hebel gezogen halten –
auch wenn kein Licht eingeschaltet ist. Im Kombiinstrument leuchtet dann
die Kontrollleuchte
 auf.
•Bei eingeschaltetem Parklicht leuchten auf der entsprechenden Fahr-
zeugseite der Scheinwerfer mit Standlicht und die Rückleuchte. Das Parklicht
leuchtet nur bei abgezogenem Zündschlüssel. Bei eingeschaltetem Licht
ertönt ein Summer , solange die Fahrertür geöffnet ist.•Wenn Sie bei betätigtem Blinkerhebel den Zündschlüssel abziehen,
ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert Sie daran,
den Blinker auszuschalten, es sei denn, Sie wollen das Parklicht einge-
schaltet haben.
A3
A4
Freetrack_DE.book Seite 123 Donnerstag, 10. September 2009 9:28 09

Licht und Sicht

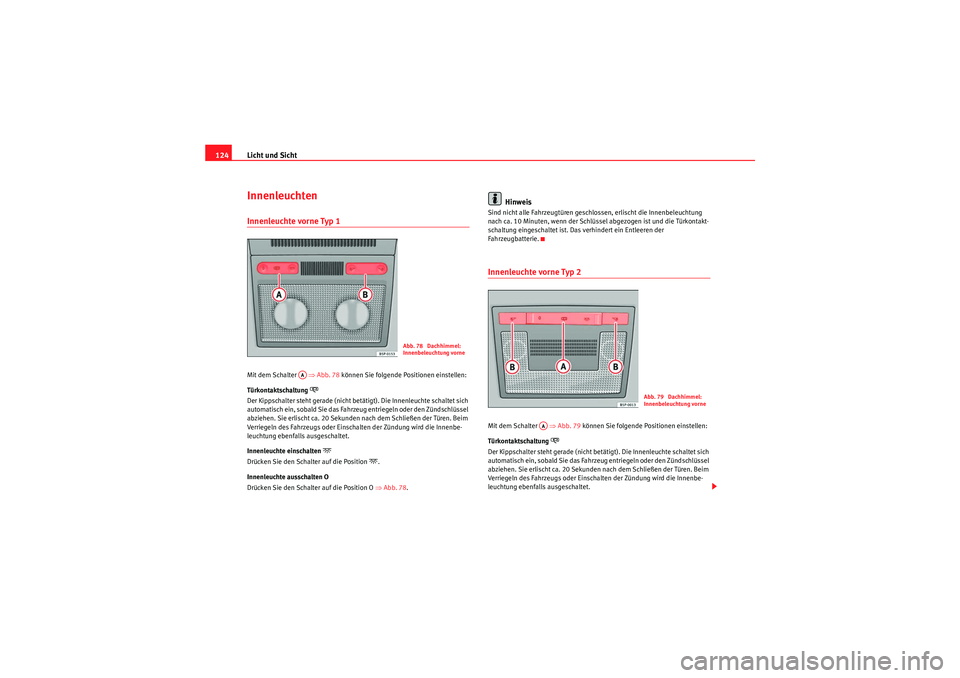

124Innenleuchten Innenleuchte vorne Typ 1Mit dem Schalter ⇒Abb. 78 können Sie folgende Positionen einstellen:
Türkontaktschaltung

Der Kippschalter steht gerade (nicht betä tigt). Die Innenleuchte schaltet sich
automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zündschlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeugs oder Einschalten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet.
Innenleuchte einschalten

Drücken Sie den Schalter auf die Position
.
Innenleuchte ausschalten O
Drücken Sie den Schalter auf die Position O ⇒Abb. 78 .
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Innenleuchte vorne Typ 2Mit dem Schalter ⇒Abb. 79 können Sie folgende Positionen einstellen:
Türkontaktschaltung

Der Kippschalter steht gerade (nicht betä tigt). Die Innenleuchte schaltet sich
automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zündschlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeugs oder Einschalten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet.
Abb. 78 Dachhimmel:
Innenbeleuchtung vorne
AA
Abb. 79 Dachhimmel:
Innenbeleuchtung vorne
AA
Freetrack_DE.book Seite 124 Donnerstag, 10. September 2009 9:28 09

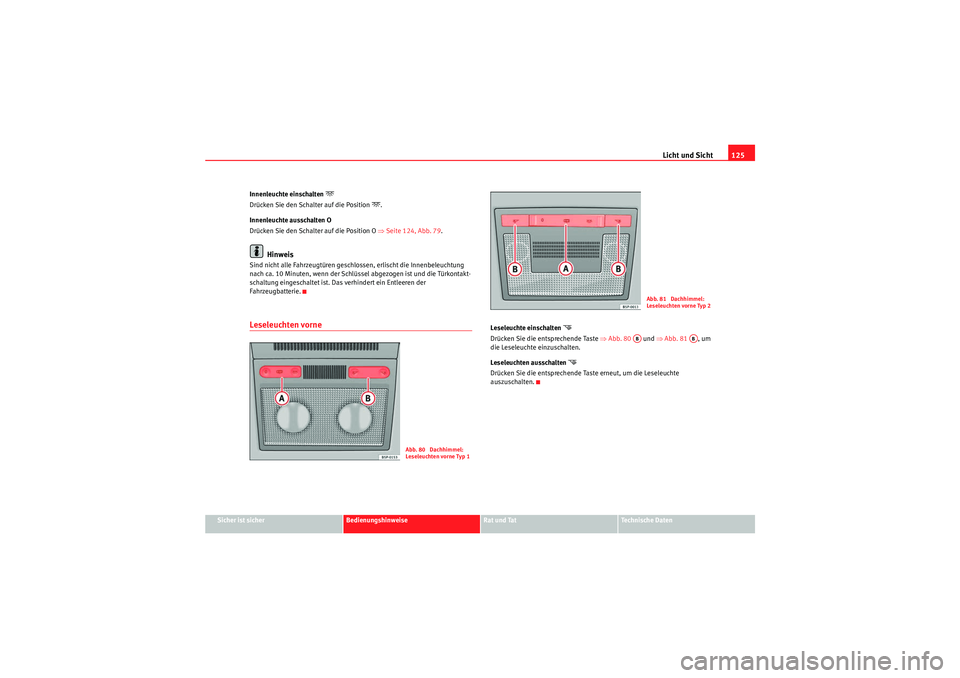

Licht und Sicht125
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Innenleuchte einschalten

Drücken Sie den Schalter auf die Position
.
Innenleuchte ausschalten O
Drücken Sie den Schalter auf die Position O ⇒Seite 124, Abb. 79.
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Leseleuchten vorne
Leseleuchte einschalten

Drücken Sie die entsprechende Taste ⇒Abb. 80 und ⇒Abb. 81 , um
die Leseleuchte einzuschalten.
Leseleuchten ausschalten

Drücken Sie die entsprechende Taste erneut, um die Leseleuchte
auszuschalten.
Abb. 80 Dachhimmel:
Leseleuchten vorne Typ 1
Abb. 81 Dachhimmel:
Leseleuchten vorne Typ 2
AB
AB
Freetrack_DE.book Seite 125 Donnerstag, 10. September 2009 9:28 09

Licht und Sicht

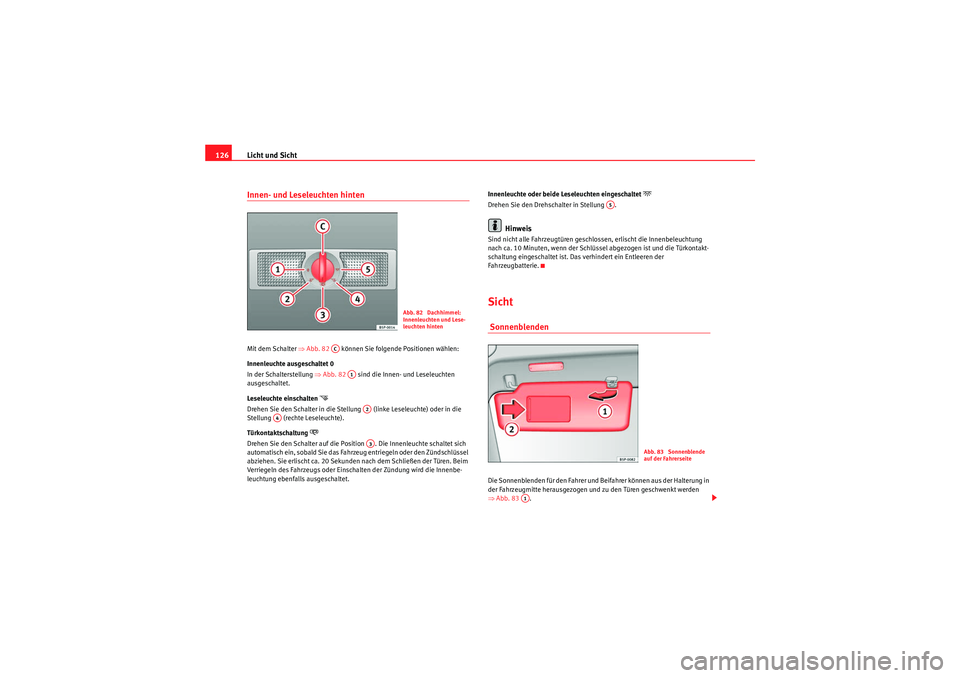

126Innen- und Leseleuchten hinten Mit dem Schalter ⇒Abb. 82 können Sie folgende Positionen wählen:
Innenleuchte ausgeschaltet 0
In der Schalterstellung ⇒Abb. 82 sind die Innen- und Leseleuchten
ausgeschaltet.
Leseleuchte einschalten

Drehen Sie den Schalter in die Stellung (linke Leseleuchte) oder in die
Stellung (rechte Leseleuchte).
Türkontaktschaltung

Drehen Sie den Schalter auf die Position . Die Innenleuchte schaltet sich
automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zündschlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen der Türen. Beim
Verriegeln des Fahrzeugs oder Einschalten der Zündung wird die Innenbe-
leuchtung ebenfalls ausgeschaltet. Innenleuchte oder beide Leseleuchten eingeschaltet

Drehen Sie den Drehschalter in Stellung .
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Sicht SonnenblendenDie Sonnenblenden für den Fahrer und Beifahrer können aus der Halterung in
der Fahrzeugmitte herausgezogen und zu den Türen geschwenkt werden
⇒
Abb. 83 .
Abb. 82 Dachhimmel:
Innenleuchten und Lese-
leuchten hinten
AC
A1
A2
A4
A3
A5
Abb. 83 Sonnenblende
auf der Fahrerseite
A1
Freetrack_DE.book Seite 126 Donnerstag, 10. September 2009 9:28 09
