2010 Peugeot Partner Manuale del proprietario (in Italian)

119
GUIDA RAPIDA
7
Sostituzione di un fusibile
SCATOLA DEI FUSIBILI NEL
VANO MOTORE
Dopo aver aperto il cofano, sganciare
e aprire la scatola per accedere ai
fusibili. Fusibili
F
Amperaggio
A Descrizione
1 20 Controllo motore
2 15 Avvisatore acustico
3 10 Pompa lavacristallo anteriore e tergilunotto
4 20 Pompa lavaproiettori
5 15 Organi motore
6 10 Captatore angolo volante, ESP
7 10 Contattore stop, contattore frizione
8 25 Motorino d'avviamento
9 10 Motore fascio dei proiettori, calcolatore gestione
parco
10 30 Organi motore
11 40 Libero
12 30 Tergicristallo
13 40 Calcolatore elettronico di gestione
14 30 Pompa
15 10 Abbagliante destro
16 10 Abbagliante sinistro
17 15 Faro anabbagliante destro
18 15 Faro anabbagliante sinistro

120
Sostituzione di una spazzola del tergicristallo
Disposizione delle spazzole
anteriori in posizione particolare
- Meno di un minuto dopo aver disinserito il contatto, azionare il
comando del tergicristallo verso il
basso per posizionare le spazzole
lungo i montanti del parabrezza
(posizione particolare). Sostituzione di una spazzola
anteriore
- Alzare il braccio.
- Sganciare la spazzola e rimuoverla.
- Montare la nuova spazzola.
- Ripiegare il braccio.
Per riportare le spazzole nella
posizione iniziale, inserire il contatto ed
azionare il comando del tergicristallo. Sostituzione della spazzola
posteriore
- Alzare il braccio, sganciare la
spazzola e rimuoverla.
- Montare la nuova spazzola e riabbassare il braccio.

121
GUIDA RAPIDA
7
Farsi trainare
Senza sollevamento (4 ruote
al suolo)
Utilizzare sempre una barra di traino.
TRAINO DEL VEICOLO Anteriormente:
- sganciare l'elemento protettivo premendo sulla sua parte inferiore,
- avvitare a fondo l'anello di traino amovibile.
Posteriormente:
- sganciare l'elemento protettivo utilizzando una moneta o la parte
piatta dell'anello di traino,
- avvitare a fondo l'anello di traino amovibile. In caso di traino con motore
spento non è più possibile servirsi
del servofreno e del servosterzo.
Con sollevamento (2 ruote
al suolo)
È preferibile sollevare la vettura con un
attrezzo di sollevamento professionale.
L'anello di traino si trova nella borsa
degli attrezzi, situata sotto il sedile
destro.
Veicoli con cambio meccanico
(versione Diesel)
Per i veicoli dotati di cambio
meccanico, è necessario che la leva
del cambio sia in folle. Il mancato
rispetto di questa particolarità può
provocare il deterioramento di alcuni
organi di frenata e l'assenza di
servofreno al riavviamento del motore.

122
Dimensioni

123
Dimensioni

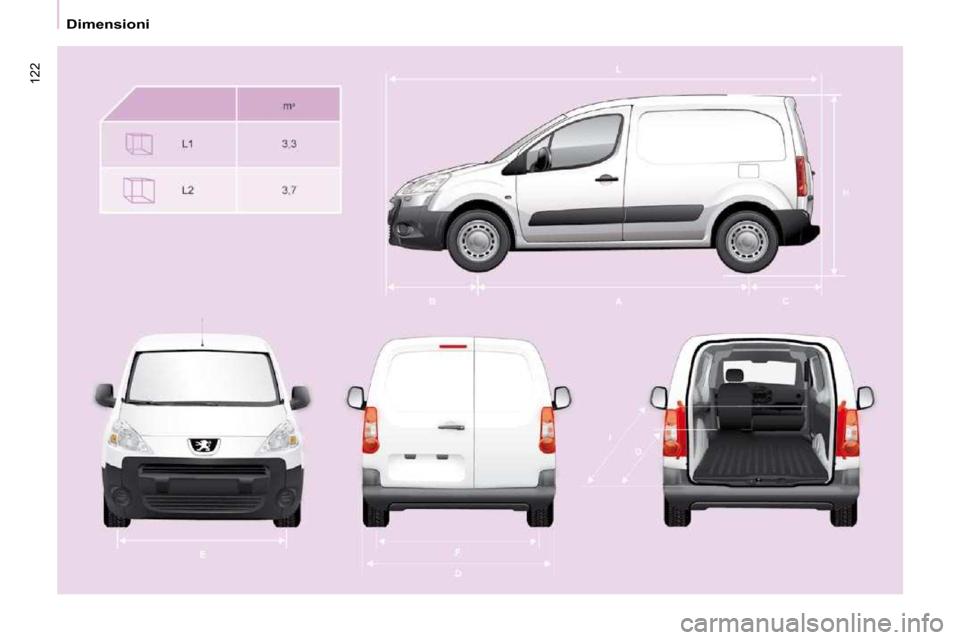

CARATTERISTICHE TECNICHE
8

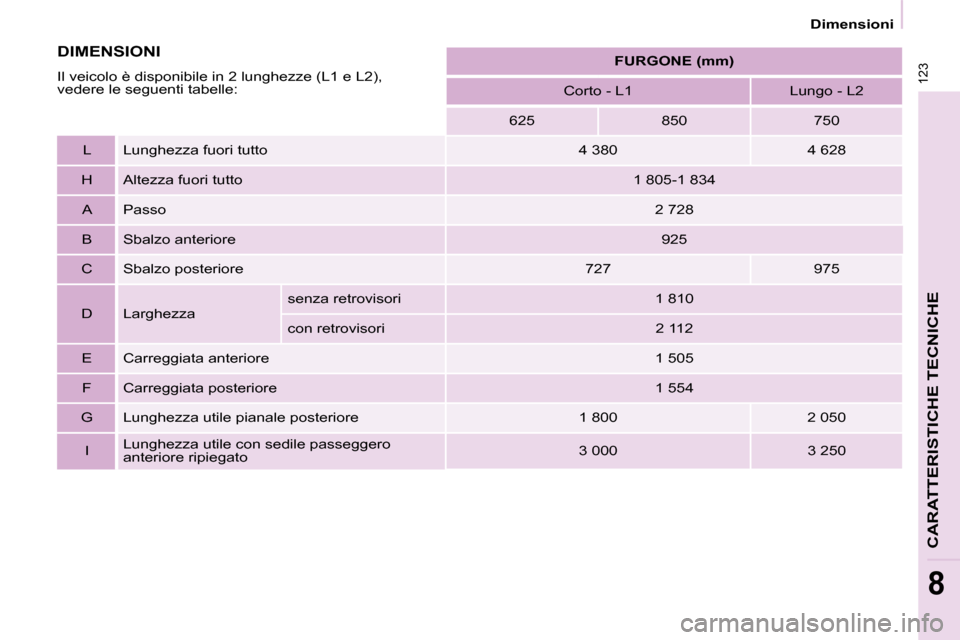

FURGONE (mm)
Corto - L1 Lungo - L2
625 850 750
L Lunghezza fuori tutto 4 380 4 628
H Altezza fuori tutto 1 805-1 834
A Passo 2 728
B Sbalzo anteriore 925
C Sbalzo posteriore 727 975
D Larghezza senza retrovisori 1 810
con retrovisori
2 112
E Carreggiata anteriore 1 505
F Carreggiata posteriore 1 554
G Lunghezza utile pianale posteriore 1 800 2 05 0
I Lunghezza utile con sedile passeggero
anteriore ripiegato 3 000 3 250
DIMENSIONI DIMENSIONI
Il veicolo è disponibile in 2 lunghezze (L1 e L2),
vedere le seguenti tabelle:

124
Dimensioni

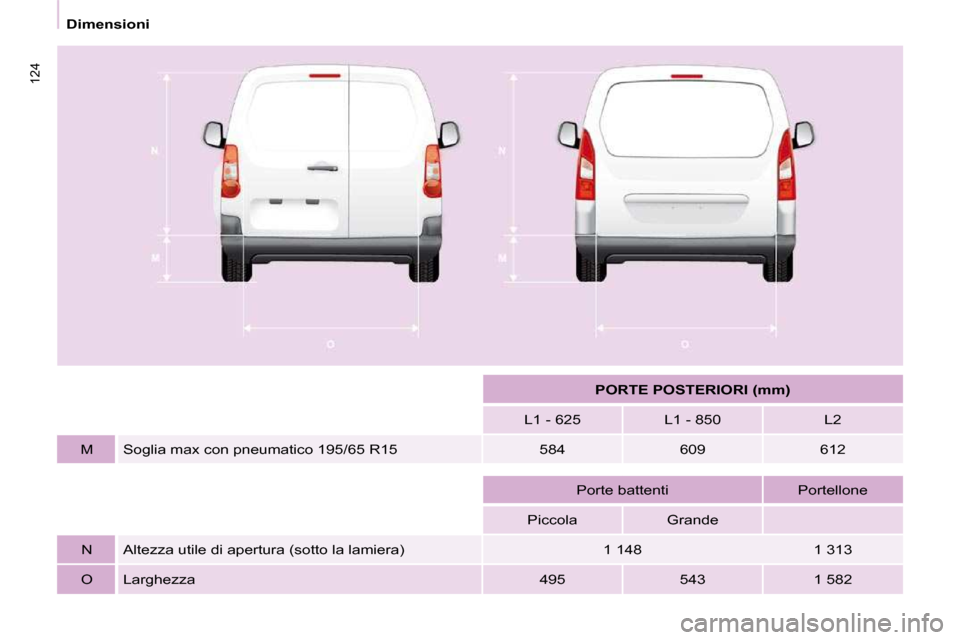

PORTE POSTERIORI (mm)
L1 - 625 L1 - 850 L2
M Soglia max con pneumatico 195/65 R15 584 609 612

Porte battenti Portellone
Piccola Grande
N Altezza utile di apertura (sotto la lamiera) 1 148 1 313
O Larghezza 495 543 1 582

Dimensioni
CARATTERISTICHE TECNICHE
8

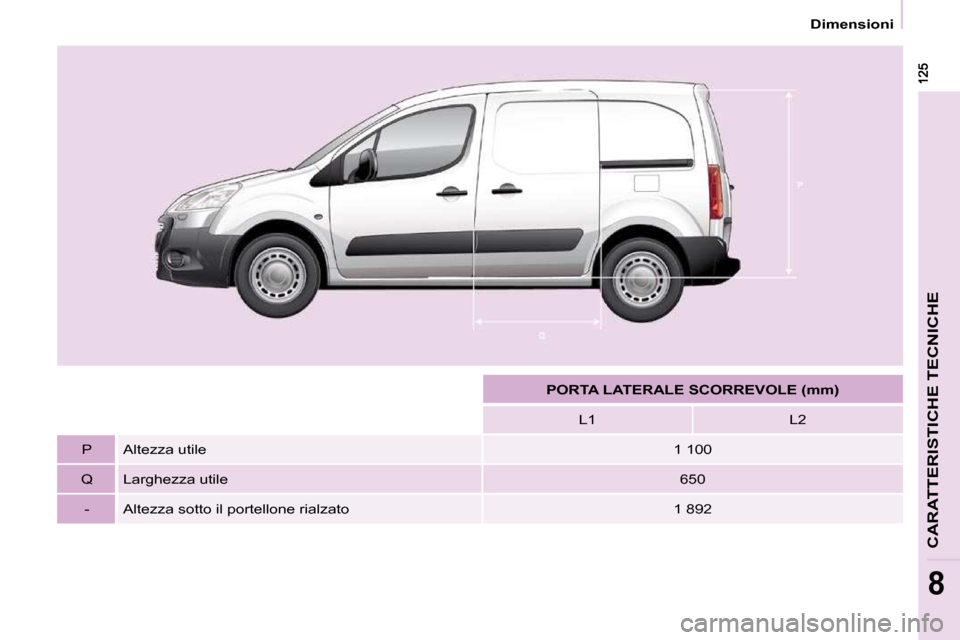

PORTA LATERALE SCORREVOLE (mm)
L1 L2
P Altezza utile 1 100
Q Larghezza utile 650
- Altezza sotto il portellone rialzato 1 892

126
Dimensioni

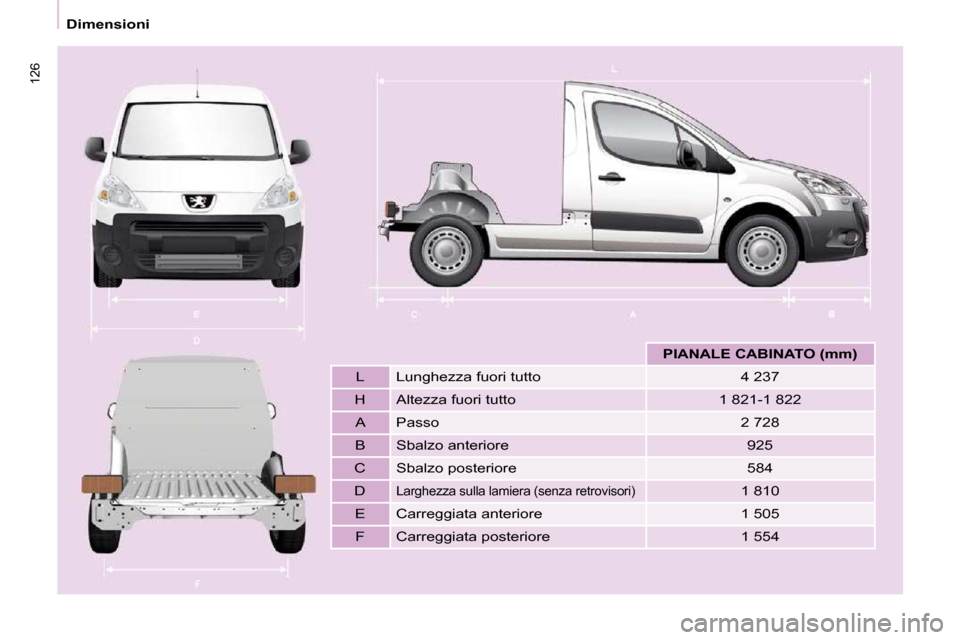

PIANALE CABINATO (mm)
L Lunghezza fuori tutto 4 237
H Altezza fuori tutto 1 821-1 822 A Passo 2 728
B Sbalzo anteriore 925
C Sbalzo posteriore 584
D
Larghezza sulla lamiera (senza retrovisori) 1 810
E Carreggiata anteriore 1 505
F Carreggiata posteriore 1 554
