2010 Lancia Phedra Manual de Uso e Manutenção (in Portuguese)

96
EQUIPAMENTOS
INTERNOS
GAVETA INFERIOR
PORTA-OBJECTOS (fig. 109)
Para abrir o porta-luvas, puxar a
alavancaA.
A rotação da chave tranca ou des-
tranca a fechadura do próprio porta-
luvas.Esta ligação consentirá a visualização
das imagens filmadas directamente no
display do próprio sistema.
GAVETAS SUPERIORES
ESCONDIDAS (fig. 111 - 112)
Para abrir os porta-luvas, carregar
no botão A.
Não viajar com o porta-
luvas aberto: poderia ferir
o passageiro em caso de
acidente.Não viajar com os porta-
luvas abertos: poderia fe-
rir o passageiro em caso de
acidente.
fig. 109
L0B0088b
fig. 111
L0B0459b
fig. 112
L0B0460b
TOMADA ÁUDIO-VIDEO (fig. 110)
(para versões/mercados, se previsto)
No interno da gaveta porta-objectos
está localizada a tomada AUDIO-VI-
DEOApredisposta para a ligação de
uma câmara no Sistema info-telemático
CONNECT Nav+ (função actualmente
não disponível).
fig. 110
L0B0293b
066-134 POR Phedra 10-03-2009 13:23 Pagina 96

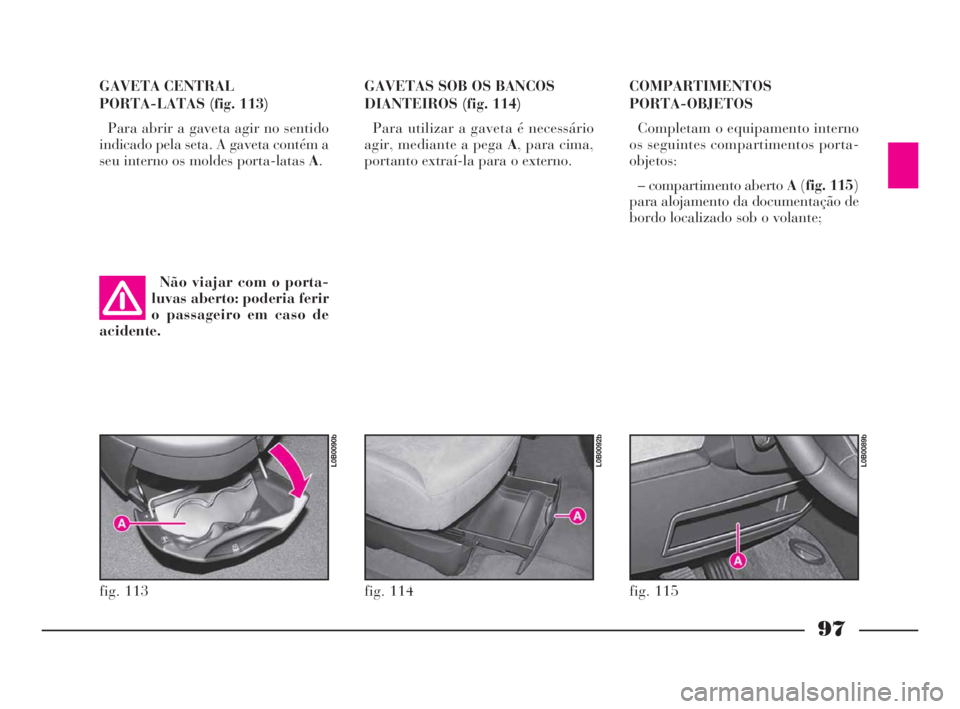

97
GAVETA CENTRAL
PORTA-LATAS (fig. 113)
Para abrir a gaveta agir no sentido
indicado pela seta. A gaveta contém a
seu interno os moldes porta-latas A.GAVETAS SOB OS BANCOS
DIANTEIROS (fig. 114)
Para utilizar a gaveta é necessário
agir, mediante a pega A, para cima,
portanto extraí-la para o externo.COMPARTIMENTOS
PORTA-OBJETOS
Completam o equipamento interno
os seguintes compartimentos porta-
objetos:
– compartimento aberto A(fig. 115)
para alojamento da documentação de
bordo localizado sob o volante;
Não viajar com o porta-
luvas aberto: poderia ferir
o passageiro em caso de
acidente.
fig. 113
L0B0090b
fig. 114
L0B0092b
fig. 115
L0B0089b
066-134 POR Phedra 10-03-2009 13:23 Pagina 97

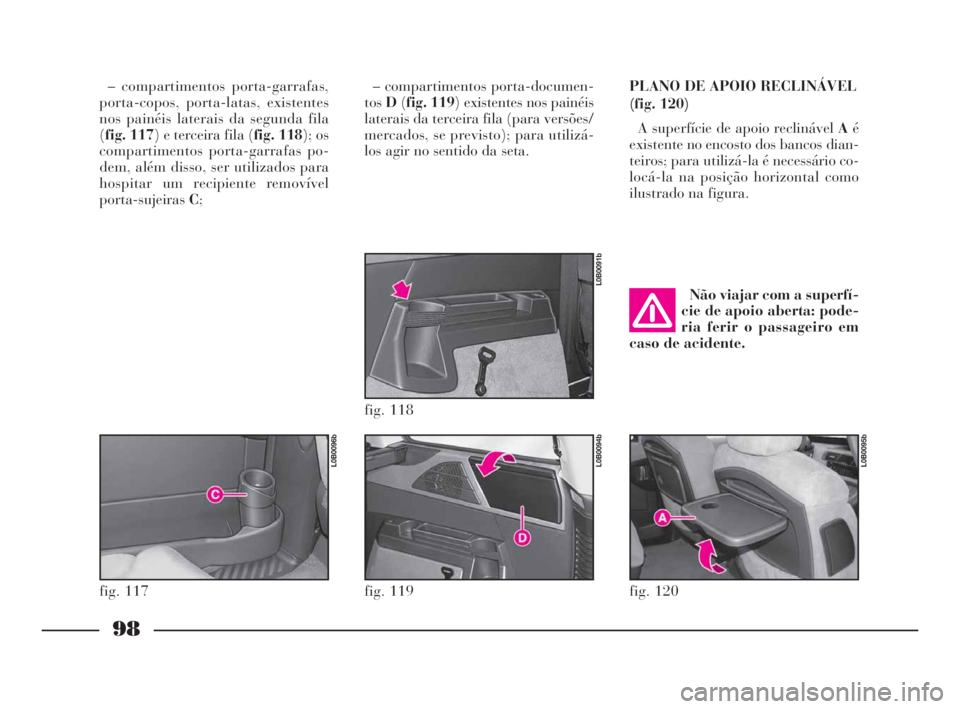

98
– compartimentos porta-garrafas,
porta-copos, porta-latas, existentes
nos painéis laterais da segunda fila
(fig. 117) e terceira fila (fig. 118); os
compartimentos porta-garrafas po-
dem, além disso, ser utilizados para
hospitar um recipiente removível
porta-sujeirasC;– compartimentos porta-documen-
tosD(fig. 119) existentes nos painéis
laterais da terceira fila (para versões/
mercados, se previsto); para utilizá-
los agir no sentido da seta.PLANO DE APOIO RECLINÁVEL
(fig. 120)
A superfície de apoio reclinável Aé
existente no encosto dos bancos dian-
teiros; para utilizá-la é necessário co-
locá-la na posição horizontal como
ilustrado na figura.
fig. 117
L0B0096b
fig. 118
L0B0091b
fig. 119
L0B0094b
fig. 120
L0B0095b
Não viajar com a superfí-
cie de apoio aberta: pode-
ria ferir o passageiro em
caso de acidente.
066-134 POR Phedra 10-03-2009 13:24 Pagina 98

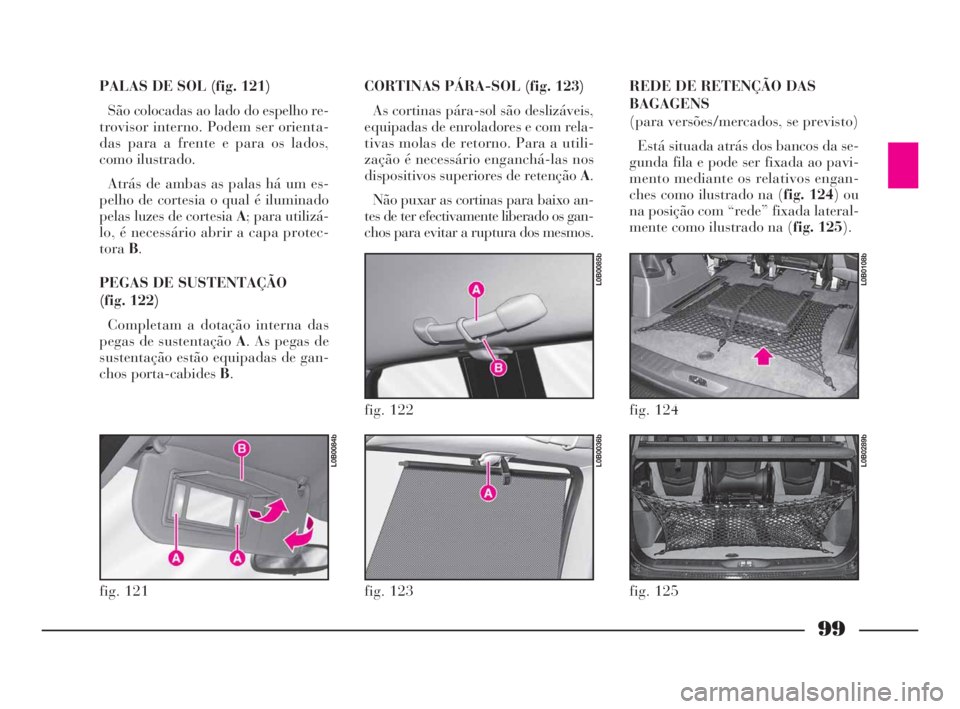

99
PALAS DE SOL (fig. 121)
São colocadas ao lado do espelho re-
trovisor interno. Podem ser orienta-
das para a frente e para os lados,
como ilustrado.
Atrás de ambas as palas há um es-
pelho de cortesia o qual é iluminado
pelas luzes de cortesia A; para utilizá-
lo, é necessário abrir a capa protec-
toraB.
PEGAS DE SUSTENTAÇÃO
(fig. 122)
Completam a dotação interna das
pegas de sustentação A. As pegas de
sustentação estão equipadas de gan-
chos porta-cabides B.CORTINAS PÁRA-SOL (fig. 123)
As cortinas pára-sol são deslizáveis,
equipadas de enroladores e com rela-
tivas molas de retorno. Para a utili-
zação é necessário enganchá-las nos
dispositivos superiores de retenção A.
Não puxar as cortinas para baixo an-
tes de ter efectivamente liberado os gan-
chos para evitar a ruptura dos mesmos.REDE DE RETENÇÃO DAS
BAGAGENS
(para versões/mercados, se previsto)
Está situada atrás dos bancos da se-
gunda fila e pode ser fixada ao pavi-
mento mediante os relativos engan-
ches como ilustrado na (fig. 124) ou
na posição com “rede” fixada lateral-
mente como ilustrado na (fig. 125).
fig. 121
L0B0084b
fig. 122
L0B0085b
fig. 123
L0B0036b
fig. 124
L0B0108b
fig. 125
L0B0289b
066-134 POR Phedra 10-03-2009 13:24 Pagina 99

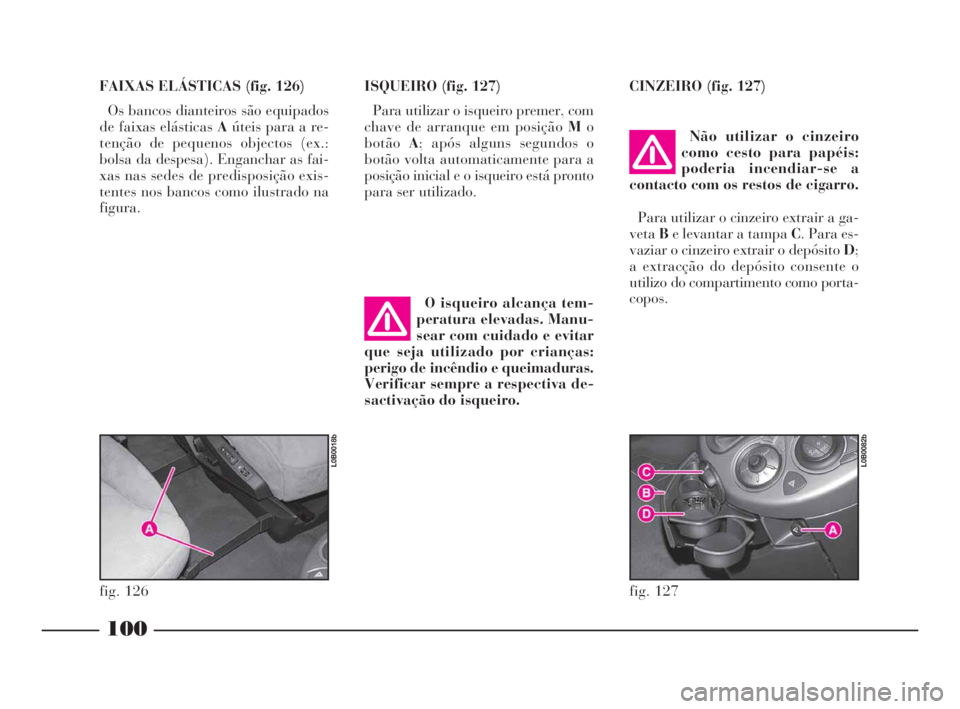

100
FAIXAS ELÁSTICAS (fig. 126)
Os bancos dianteiros são equipados
de faixas elásticas Aúteis para a re-
tenção de pequenos objectos (ex.:
bolsa da despesa). Enganchar as fai-
xas nas sedes de predisposição exis-
tentes nos bancos como ilustrado na
figura.ISQUEIRO (fig. 127)
Para utilizar o isqueiro premer, com
chave de arranque em posição Mo
botãoA; após alguns segundos o
botão volta automaticamente para a
posição inicial e o isqueiro está pronto
para ser utilizado.CINZEIRO (fig. 127)
fig. 126
L0B0018b
fig. 127
L0B0082b
O isqueiro alcança tem-
peratura elevadas. Manu-
sear com cuidado e evitar
que seja utilizado por crianças:
perigo de incêndio e queimaduras.
Verificar sempre a respectiva de-
sactivação do isqueiro.
Não utilizar o cinzeiro
como cesto para papéis:
poderia incendiar-se a
contacto com os restos de cigarro.
Para utilizar o cinzeiro extrair a ga-
vetaBe levantar a tampa C. Para es-
vaziar o cinzeiro extrair o depósito D;
a extracção do depósito consente o
utilizo do compartimento como porta-
copos.
066-134 POR Phedra 10-03-2009 13:24 Pagina 100

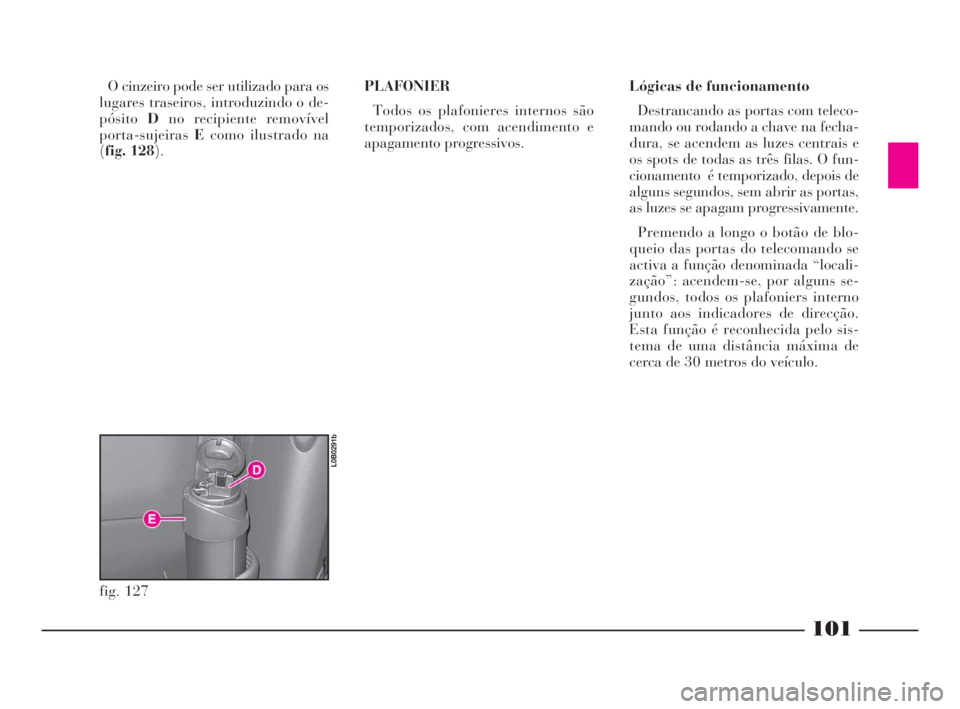

101
O cinzeiro pode ser utilizado para os
lugares traseiros, introduzindo o de-
pósitoDno recipiente removível
porta-sujeirasEcomo ilustrado na
(fig. 128).PLAFONIER
Todos os plafonieres internos são
temporizados, com acendimento e
apagamento progressivos.Lógicas de funcionamento
Destrancando as portas com teleco-
mando ou rodando a chave na fecha-
dura, se acendem as luzes centrais e
os spots de todas as três filas. O fun-
cionamento é temporizado, depois de
alguns segundos, sem abrir as portas,
as luzes se apagam progressivamente.
Premendo a longo o botão de blo-
queio das portas do telecomando se
activa a função denominada “locali-
zação”: acendem-se, por alguns se-
gundos, todos os plafoniers interno
junto aos indicadores de direcção.
Esta função é reconhecida pelo sis-
tema de uma distância máxima de
cerca de 30 metros do veículo.
fig. 127
L0B0291b
066-134 POR Phedra 10-03-2009 13:24 Pagina 101

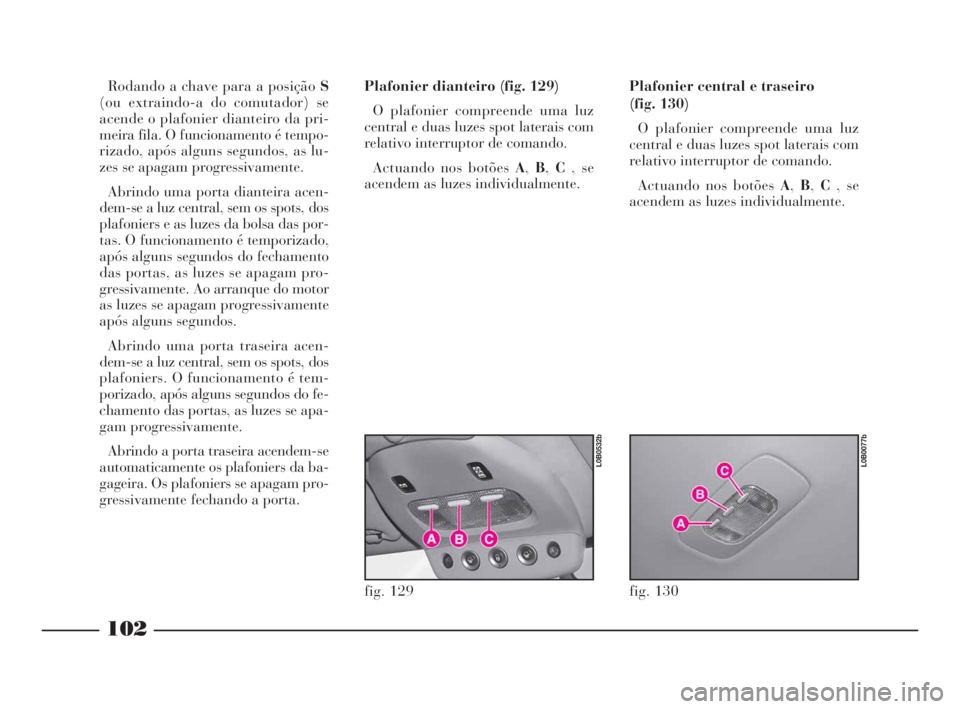

102
Rodando a chave para a posição S
(ou extraindo-a do comutador) se
acende o plafonier dianteiro da pri-
meira fila. O funcionamento é tempo-
rizado, após alguns segundos, as lu-
zes se apagam progressivamente.
Abrindo uma porta dianteira acen-
dem-se a luz central, sem os spots, dos
plafoniers e as luzes da bolsa das por-
tas. O funcionamento é temporizado,
após alguns segundos do fechamento
das portas, as luzes se apagam pro-
gressivamente. Ao arranque do motor
as luzes se apagam progressivamente
após alguns segundos.
Abrindo uma porta traseira acen-
dem-se a luz central, sem os spots, dos
plafoniers. O funcionamento é tem-
porizado, após alguns segundos do fe-
chamento das portas, as luzes se apa-
gam progressivamente.
Abrindo a porta traseira acendem-se
automaticamente os plafoniers da ba-
gageira. Os plafoniers se apagam pro-
gressivamente fechando a porta.Plafonier dianteiro (fig. 129)
O plafonier compreende uma luz
central e duas luzes spot laterais com
relativo interruptor de comando.
Actuando nos botões A,B,C, se
acendem as luzes individualmente.Plafonier central e traseiro
(fig. 130)
O plafonier compreende uma luz
central e duas luzes spot laterais com
relativo interruptor de comando.
Actuando nos botões A,B,C, se
acendem as luzes individualmente.
fig. 130
L0B0077b
fig. 129
L0B0532b
066-134 POR Phedra 10-03-2009 13:24 Pagina 102

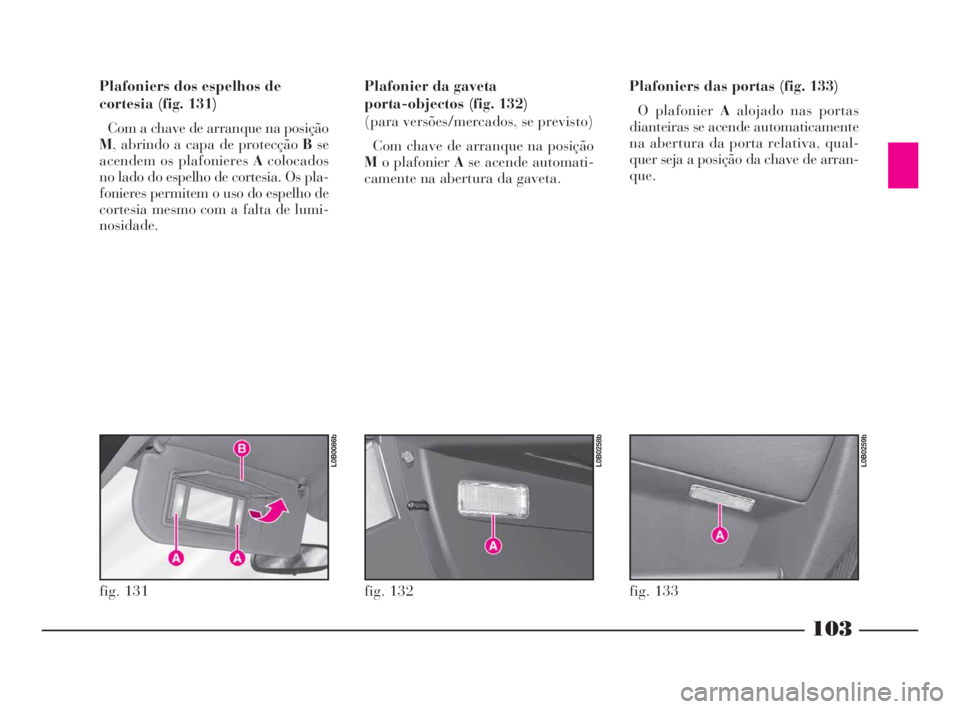

103
Plafoniers dos espelhos de
cortesia (fig. 131)
Com a chave de arranque na posição
M, abrindo a capa de protecção Bse
acendem os plafonieres Acolocados
no lado do espelho de cortesia. Os pla-
fonieres permitem o uso do espelho de
cortesia mesmo com a falta de lumi-
nosidade.Plafonier da gaveta
porta-objectos (fig. 132)
(para versões/mercados, se previsto)
Com chave de arranque na posição
Mo plafonier Ase acende automati-
camente na abertura da gaveta.Plafoniers das portas (fig. 133)
O plafonier Aalojado nas portas
dianteiras se acende automaticamente
na abertura da porta relativa, qual-
quer seja a posição da chave de arran-
que.
fig. 131
L0B0086b
fig. 132
L0B0258b
fig. 133
L0B0259b
066-134 POR Phedra 10-03-2009 13:24 Pagina 103
