2010 Alfa Romeo MiTo volant

Vážený zákazníku,
Blahopřejeme Vám a děkujeme, že jste si vybral právě značku Alfa Romeo.
Sestavili jsme tento návod k použití tak, abyste Vám umožnil plně využívat kvality tohoto vozidla.
Doporučujeme Vám si jej podrobně pročíst, ještě než usednete poprvé za volant.
Jsou v něm uvedeny důležité informace, rady a upozornění ohledně používání vozidla, jež Vám pomohou využívat beze zbytku všechny
technické přednosti Vaší Alfa Romeo.
Seznámíte se se speciálními charakteristikami a opatřeními, naleznete v něm i základní informace o okamžité a dlouhodobé péči
a údržbě Vašeho vozu Alfa Romeo, jakož i o bezpečnosti jízdy a provozu.
Doporučujeme Vám si pozorně pročíst také upozornění a informace označené symboly:
bezpečnost osob;
ochrana vozidla;
ochrana životního prostředí.
V přiložené Záruční knížce naleznete přehled o službách, které Alfa Romeo nabízí svým zákazníkům:
– záruční list s lhůtami a podmínkami platnosti záruky
– přehled doplňujících služeb vyhrazených pro zákazníky značky Alfa Romeo.
Jsme si jisti, že díky těmto nástrojům ještě více oceníte jak své nové vozidlo, tak i pracovníky značkových servisů Alfa Romeo.
Hezké čtení a šťastnou cestu!
V této uživatelské příručce jsou popsány všechny verze Alfa Mito, stačí proto číst pouze informace
o provedení, pohonu a verzi vozidla, které jste si koupili. Údaje jsou v této publikaci uvedeny pro infor-
maci. Skupina Fiat Group Automobiles je oprávněna modely popsané v této publikaci kdykoli upravit
z důvodů technické či obchodní povahy. Další informace získáte u autorizovaného servisu Alfa Romeo.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 1

SEZNÁMENÍ S VOZEM5
1
Deska, přístrojová ..................................................................................... 7
Palubní deska .......................................................................................... 8
Displej .................................................................................................... 26
Položky menu ......................................................................................... 32
Trip Computer .......................................................................................... 42
Symboly ................................................................................................. 46
Systém Alfa Romeo Code .......................................................................... 46
Klíčky ..................................................................................................... 47
Alarm ..................................................................................................... 53
Skříňka zapalování, spínací ........................................................................ 55
Sedadla .................................................................................................. 56
Opěrky hlavy ........................................................................................... 59
Volant .................................................................................................... 60
Zpětná zrcátka ......................................................................................... 61
Komfort, klimatický .................................................................................. 63
Topení/Klimatizace .................................................................................. 64
Klimatizace, automatická dvouzónová ......................................................... 68
Světla, vnější ........................................................................................... 76
Čištění skel .............................................................................................. 79
Tempomat ............................................................................................... 81
Svítidla, stropní ......................................................................................... 83
Ovládače ................................................................................................. 86
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 5

16SEZNÁMENÍ S VOZEM
Přílišná teplota chladicí kapaliny
motoru (červená)
Otočením klíčku ve spínací skříňce zapalování do polo-
hy MAR se kontrolka rozsvítí, ale po několika sekundách
musí zhasnout. Kontrolka se rozsvítí při přehřátí motoru. Na displeji
se zobrazí příslušné hlášení.
Jestliže se kontrolka rozsvítí, je třeba postupovat takto:
❍Zastavte vozidlo, vypněte motor a zkontrolujte, zda není hla-
dina kapaliny v nádrži pod značkou MIN. Pokud je pod touto
značkou, počkejte několik minut, aby mohl motor vychlad-
nout, pak pomalu a opatrně otevřete uzávěr, doplňte chladi-
cí kapalinu, zkontrolujte, zda se nachází mezi značkami MIN
a MAX na nádržce. Zkontrolujte vizuálně i případné úniky
kapaliny. Jestliže se kontrolka rozsvítí i při dalším spuštění
motoru, vyhledejte autorizovaný servis Alfa Romeo.
❍Při jízdě vozidla za náročnějších podmínek (např. tažení pří-
pojného vozidla ve stoupání nebo jízda s plně naloženým
vozidlem): zpomalte, a pokud bude kontrolka nadále svítit,
zastavte vozidlo. Nechejte motor běžet 2 - 3 minuty s mírně
zvýšenými otáčkami, aby se zrychlil oběh chladicí kapaliny.
Pak motor vypněte. Zkontrolujte hladinu chladicí kapaliny
motoru výše uvedeným postupem.
UPOZORNĚNÍ Po jízdě za velmi náročných podmínek doporuču-
jeme motor před zastavením nechat běžet několik minut při
mírně zvýšených otáčkách.
u
Závada elektrického posilového řízení
(červená)
Při otočení klíčkem do polohy MAR se kontrolka roz-
svítí, ale po několika sekundách musí zhasnout.
Jestliže kontrolka (nebo symbol na displeji) zůstane svítit, nelze
využívat účinek elektrického posilovače a na volant je nutno
působit daleko větší silou, byť je možné vozidlo i nadále řídit.
V takovém případě vyhledejte autorizovaný servis Alfa Romeo.
Na displeji se zobrazí příslušné hlášení.g
Vypnutí zařízení Start&Stop (žlutá)
Při vypnutí systému Start&Stop stiskem tlačítka umís-
těným na přístrojové desce s ovládači vedle volantu se
rozsvítí tato kontrolka. U některých provedení se zobrazí
hlášení na displeji.T
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 16

56SEZNÁMENÍ S VOZEM
ZÁMEK ŘÍZENÍ
Zapnutí
Se spínací skříňkou v poloze STOP vytáhněte klíček ze zapalování
a otočením volantu zámek zamkněte.
Vypnutí
Při otáčení klíčku na MAR lehce pohněte volantem.
Je přísně zakázáno v rámci poprodejního dovyba-
vování vozidla upravovat řízení nebo volantový
hřídel (např. při montáž imobilizéru) způsobem,
jímž by se mohly snížit výkony systému, čímž by pozbyla
platnosti záruka, způsobit vážné problémy z hlediska
bezpečnosti a neshodu s homologací vozidla.
Nikdy nevytahujte klíček během jízdy. Volant by
se automaticky zablokoval při prvním natočení.
To samozřejmě platí i při tažení vozidla.
SEDADLA
PŘEDNÍ SEDADLA obr. 22
Sedadla se smějí nastavovat výhradně ve stojícím
vozidle.
Nastavení v podélném směru
Zvedněte páku A a zatlačte sedadlo vpřed nebo vzad: v poloze
řízení musí paže spočívat na kole volantu.
Povolte páku a zkontrolujte pohybem dopředu
a dozadu, zda sedadlo dobře sedí ve vodidlech.
Pokud by nebylo sedadlo řádně zajištěno, mohlo
by jeho nenadálé posunutí způsobit ztrátu kontroly nad
vozidlem.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 56

SEZNÁMENÍ S VOZEM57
1
Nastavení výšky sedadla
(pro příslušné modely/trhy)
Výškově se sedadlo nastavuje posunutím páky B nahoru nebo dolů.
UPOZORNĚNÍ Nastavení provádějte pouze vsedě za volantem.
Nastavení sklonu opěradla
Otočením ovládače C nastavíte sedadlo na požadovanou polohu.
Obr. 22A0J0078m
V zájmu maximální bezpečnosti mějte sedadlo
ve vzpřímené poloze, opírejte se o něho zády
a mějte na paměti, že pás musí dobře přiléhat
k hrudi a k bokům.
Bederní nastavení (pro příslušné modely/trhy)
Otočením ovladače D nastavíte sedadlo na požadovanou polohu.
Sklopení opěradla
Pro zpřístupnění zadních sedadel zatáhněte za rukojeť E: takto
se sklopí opěradlo a uvolní se podélný posuv sedadla, které bude
možno odsunout dopředu za opěradlo.
Vrácením opěradla zpět se sedadlo nastaví do původní polohy.
Nezapomínejte pohybem dopředu a dozadu zkon-
trolovat, zda sedadlo dobře sedí ve vodidlech.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 57

60SEZNÁMENÍ S VOZEM
ZADNÍ
Zadní sedadla jsou opatřena dvěma výškově stavitelnými opěr-
kami hlavy (které se nastavují stejně, jak je uvedeno výše).
U některých provedení je opěrka i u prostředního sedadla.
Vyndání opěrky hlavy:
❍zvedněte opěrku do nejvyšší polohy;
❍stiskněte tlačítka A-obr. 25 a vytáhněte opěrky směrem
nahoru.
VOLANT
Polohu volantu lze nastavit v obou osách.
Pro provedení nastavení: uvolněte páku A-obr. 26 zatlačením
dopředu (polohu 1), nastavte polohu volantu. Následně páku
zablokujte přitažením směrem k volantu (poloha 2).
Obr. 25A0J0083mObr. 26A0J0034m
Volant se smí nastavovat pouze se stojícím vozidlem.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 60

SEZNÁMENÍ S VOZEM61

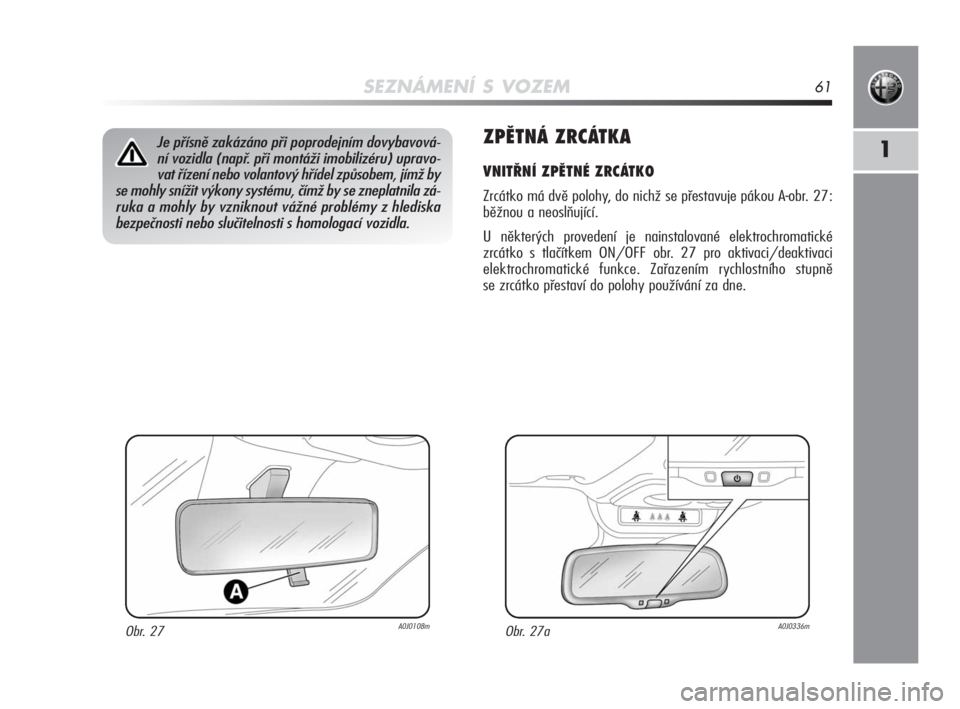

1ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ ZRCÁTKO
Zrcátko má dvě polohy, do nichž se přestavuje pákou A-obr. 27:
běžnou a neoslňující.
U některých provedení je nainstalované elektrochromatické
zrcátko s tlačítkem ON/OFF obr. 27 pro aktivaci/deaktivaci
elektrochromatické funkce. Zařazením rychlostního stupně
se zrcátko přestaví do polohy používání za dne.
Obr. 27aA0J0336m
Je přísně zakázáno při poprodejním dovybavová-
ní vozidla (např. při montáži imobilizéru) upravo-
vat řízení nebo volantový hřídel způsobem, jímž by
se mohly snížit výkony systému, čímž by se zneplatnila zá-
ruka a mohly by vzniknout vážné problémy z hlediska
bezpečnosti nebo slučitelnosti s homologací vozidla.
Obr. 27A0J0108m
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 61

SEZNÁMENÍ S VOZEM77
1
DÁLKOVÉ SVĚTLOMETY
S objímkou A v poloze 2zatáhněte páku směrem k volantu (are-
tovaná poloha). Na přístrojové desce se rozsvítí kontrolka
1.
Pro vypnutí zatáhněte páku směrem k volantu (zůstanou svítit
potkávací světlomety). Jestliže je aktivní automatické ovládání
světel, nelze rozsvítit dálkové světlomety trvale.
SVĚTELNÁ VÝSTRAHA
Zapne se přitažením pákového přepínače k volantu (nearetova-
ná poloha) bez ohledu na polohu objímky A. Na přístrojové
desce se rozsvítí kontrolka
1.
SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na (aretovanou) polohu:
❍směrem nahoru: zapne se pravý ukazatel směru;
❍směrem dolů: zapne se levý ukazatel směru;
Na přístrojové desce se rozbliká kontrolka
Înebo ¥. Směrová
světla se vypnou samočinně, jakmile uvedeme vozidlo do jízdy
v přímém směru.
Funkce „lane change“ (změna jízdního pruhu)
Změnu jízdního pruhu signalizujte přestavením na půl sekundy
levého pákového ovládače na nearetovanou polohu. Ukazatele
směru na zvolené straně třikrát bliknou a následně automaticky
zhasnou. UPOZORNĚNÍ Snímač neumí detekovat mlhu. Při mlze je proto
nutné světla zapnout ručně.
Pokud aktivuje světla spínač, mohou se zapnout i přední světlo-
mety do mlhy, (pro příslušné modely/trhy) a zadní svítilny
do mlhy. Při samočinném vypnutí světel se vypnou i přední svět-
lomety do mlhy, jsou-li součástí výbavy vozidla, a zadní svítilna
do mlhy, (byly-li aktivovány). Při opětném automatickém rozsví-
cení světel je nutno je v případě potřeby rozsvítit ručně.
Je-li senzor aktivovaný, je možné používat pouze výstražné svě-
telné znamení, nelze svítit dálkovými světly. Dálkové světlome-
ty se v takovém případě rozsvítí otočením objímky A-obr. 33
do polohy
1.
Pokud byla světla zapnuta samočinně a snímač vydá zhasínací
povel, zhasnou nejdříve potkávací světlomety a po několika
sekundách i obrysová světla.
Při aktivaci nebo selhání snímače se rozsvítí obrysová a potká-
vací světla bez ohledu na intenzitu osvitu zvenku. Na přístrojové
desce se objeví hlášení o závadě senzoru. Snímač je možné
vypnout a v případě potřeby světla rozsvítit.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 77
