6SEZNÁMENÍ S VOZEM
Výbava, vnitřní ........................................................................................ 89
Okno, střešní elektrické ............................................................................. 92
Dveře ..................................................................................................... 95
Ovládače oken, elektrické .......................................................................... 96
Zavazadlový prostor .................................................................................. 99
Víko motorového prostoru ......................................................................... 103
Střešní nosiče/střešní nosiče lyží ................................................................ 104
Světlomety .............................................................................................. 105
Systém ABS ............................................................................................ 107
Systém VDC ............................................................................................ 108
Systém
„Alfa DNA“................................................................................... 111
Systém Start&Stop .................................................................................. 114
Dynamic Suspension ................................................................................. 119
Systém EOBD .......................................................................................... 120
Řízení, elektrický posilovač ........................................................................ 120
Příprava pro autorádio ............................................................................... 121
Příprava pro instalaci navigátoru .................................................................. 122
Instalace elektrických/elektronických přístrojů .............................................. 122
Parkovací asistent .................................................................................... 123
Systém T.P.M.S. ....................................................................................... 126
Čerpání paliva .......................................................................................... 129
Ochrana životního prostředí ....................................................................... 130
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 6

16SEZNÁMENÍ S VOZEM
Přílišná teplota chladicí kapaliny
motoru (červená)
Otočením klíčku ve spínací skříňce zapalování do polo-
hy MAR se kontrolka rozsvítí, ale po několika sekundách
musí zhasnout. Kontrolka se rozsvítí při přehřátí motoru. Na displeji
se zobrazí příslušné hlášení.
Jestliže se kontrolka rozsvítí, je třeba postupovat takto:
❍Zastavte vozidlo, vypněte motor a zkontrolujte, zda není hla-
dina kapaliny v nádrži pod značkou MIN. Pokud je pod touto
značkou, počkejte několik minut, aby mohl motor vychlad-
nout, pak pomalu a opatrně otevřete uzávěr, doplňte chladi-
cí kapalinu, zkontrolujte, zda se nachází mezi značkami MIN
a MAX na nádržce. Zkontrolujte vizuálně i případné úniky
kapaliny. Jestliže se kontrolka rozsvítí i při dalším spuštění
motoru, vyhledejte autorizovaný servis Alfa Romeo.
❍Při jízdě vozidla za náročnějších podmínek (např. tažení pří-
pojného vozidla ve stoupání nebo jízda s plně naloženým
vozidlem): zpomalte, a pokud bude kontrolka nadále svítit,
zastavte vozidlo. Nechejte motor běžet 2 - 3 minuty s mírně
zvýšenými otáčkami, aby se zrychlil oběh chladicí kapaliny.
Pak motor vypněte. Zkontrolujte hladinu chladicí kapaliny
motoru výše uvedeným postupem.
UPOZORNĚNÍ Po jízdě za velmi náročných podmínek doporuču-
jeme motor před zastavením nechat běžet několik minut při
mírně zvýšených otáčkách.
u
Závada elektrického posilového řízení
(červená)
Při otočení klíčkem do polohy MAR se kontrolka roz-
svítí, ale po několika sekundách musí zhasnout.
Jestliže kontrolka (nebo symbol na displeji) zůstane svítit, nelze
využívat účinek elektrického posilovače a na volant je nutno
působit daleko větší silou, byť je možné vozidlo i nadále řídit.
V takovém případě vyhledejte autorizovaný servis Alfa Romeo.
Na displeji se zobrazí příslušné hlášení.g
Vypnutí zařízení Start&Stop (žlutá)
Při vypnutí systému Start&Stop stiskem tlačítka umís-
těným na přístrojové desce s ovládači vedle volantu se
rozsvítí tato kontrolka. U některých provedení se zobrazí
hlášení na displeji.T
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 16

SEZNÁMENÍ S VOZEM23
1
Nedostatečný tlak v pneumatikách
(pro příslušné modely/trhy)
Kontrolka nebo symbol na displeji se rozsvítí (u někte-
rých provedení spolu s hlášením na displeji) (a spolu
se zvukovou výstrahou), jakmile tlak v jedné pneumatice nebo
více pneumatikách klesne pod přednastavenou hodnotu. Systém
T.P.M.S. tak řidiče upozorňuje na nebezpečné podhuštění pneu-
matik/pneumatik a nebezpečí píchnutí.
UPOZORNĚNÍ S podhuštěnou pneumatikou/pneumatikami
nepokračujte v jízdě, protože vozidlo nemusí být plně ovladatel-
né. Zastavte vozidlo bez prudkého brzdění a zatáčení. Vyměňte
podhuštěné kolo za rezervní kolo (pro příslušné modely/trhy)
anebo ji opravte pomocí sady na opravu pneumatik (viz
„Výměna kola“ ve 4. kapitole). Co nejdříve vyhledejte autori-
zovaný servis Alfa Romeo.n
Porucha zařízení Start&Stop
(pro příslušné modely/trhy)
Kontrolka se rozsvítí, když dojde k závadě systému Start&Stop.
Porucha dešťového snímače
(u příslušných verzí vozidla)
Viz popis uvedený pro kontrolku
u.
Závada parkovacích senzorů
(u příslušných verzí)
Viz popis uvedený pro kontrolku
t.
Porucha senzoru stmívání
(pro příslušné modely/trhy)
Kontrolka se rozsvítí při závadě soumrakového snímače.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 23

26SEZNÁMENÍ S VOZEM
DISPLEJ
Vozidlo lze vybavit multifunkčním konfigurovatelným displejem,
který za jízdy vozidla poskytuje uživateli užitečné informace
v závislosti na provedeném nastavení.
„STANDARDNÍ“ OBRAZOVKA MULTIFUNKČNÍHO
DISPLEJE obr. 6
Na displeji se zobrazí:
A. Datum
B. Počítadlo km (zobrazení počtu ujetých km nebo mílí)
C. Režim jízdy vybraný prostřednictvím systému „Alfa DNA“
(Systém kontroly jízdy vozidla) (pro příslušné modely/trhy)
– d = Dynamic
– n = Normal
– a = All Weather
D. Hodiny (zobrazené vždy i s klíčkem vytaženým ze zapalo-
vání a zavřenými dveřmi)
E Ukazatel funkce Start&Stop (pro příslušné modely/trhy)
F. Venkovní teplota
G Gear Shift Indicator (ukazatel řazení rychlostních stupňů)
(pro příslušné modely/trhy)
H. Poloha sklonu světlometů (pouze při zapnutí potkávacích
světel)
S klíčkem vytaženým ze zapalování se při otevření některých
dveří na displeji zobrazí na několik sekund čas a počet ujetých
km (nebo mílí).
Obr. 6A0J1270g
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 26

SEZNÁMENÍ S VOZEM27
1
„STANDARDNÍ“ OBRAZOVKA NASTAVITELNÉHO
MULTIFUNKČNÍHO DISPLEJE obr. 7
Na displeji se zobrazí:
A. Čas
B. Částečný počet ujetých km (nebo mílí)
C. Počítadlo km (počet ujetých km/mílí)
D. Signalizace stavu vozidla (např. otevření dveří případně pří-
tomnost ledu na silnici atd.)/Ukazatel funkce Start&Stop
(pro příslušné modely/trhy)/Gear Shift Indicator (ukazatel
řazení rychlostních stupňů) (pro příslušné modely/trhy)
E. Nastavení sklonu světlometů (pouze se zapnutými potkáva-
cími světlomety)
F. Venkovní teplotaU některých provedení se při navolení režimu „DYNAMIC“ zobrazí
na displeji tlak v turbíně obr. 8.
Obr. 7A0J0333mObr. 8A0J0228m
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 27

SEZNÁMENÍ S VOZEM29
1
WELCOME MOVEMENT
U některých provedení se při otočení klíčku na MAR:
❍ukazatelé rychloměru a otáčkoměru rychle vychýlí (nahoru/
dolů);
❍osvětlí se grafické ukazatele/displej.
❍na displeji se zobrazí grafická animace profilu vozidlu.
Pohyb ukazatelů
❍
Při vytažení klíčku ze zapalování během pohybu ukazatelů
se tyto vrátí do výchozí polohy.
❍Jakmile se ukazatele dostanou na konec stupnice, vrátí
se na hodnotu udanou stavem vozidla.
❍Při spuštění motoru se ukazatelé ustálí.
Osvětlení ukazatelů/displeje
Po několika sekundách od zapnutí klíčku v zapalování se na něko-
lik sekund rozsvítí ukazatelé, grafiky a displej.
Zobrazení grafické animace
Při vytahování klíčku v zapalování (se zavřenými dveřmi) zůsta-
ne displej osvětlený a zobrazí se grafická animace. Jas displeje
pak postupně tmavne, až se vypne.
OVLÁDACÍ TLAČÍTKA obr. 9/9a
„+“nebo „▲ Ò“ (verze se zařízením Start&Stop): procházení
nabídkami na displeji nahoru nebo zvýšení zobrazené hodnoty.
„MENU ESC“: krátký stisk: vstup do menu a/nebo přechod na
následující obrazovku nebo potvrzení volby.
Dlouhý stisk: návrat na standardní obrazovku.
„–“nebo „
▼ “ (verze se zařízením Start&Stop): procházení
nabídkami na displeji dolů nebo snížení zobrazené hodnoty.
Obr. 9A0J0024m
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 29

30SEZNÁMENÍ S VOZEM

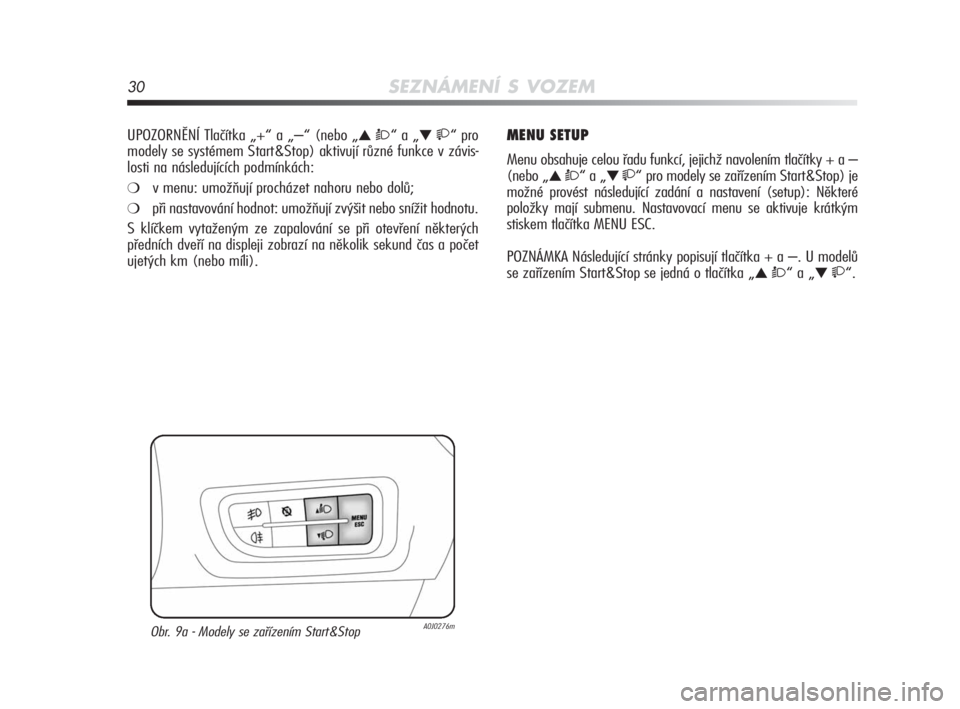

UPOZORNĚNÍ Tlačítka „+“ a „–“ (nebo „▲ Ò“ a „▼ “ pro
modely se systémem Start&Stop) aktivují různé funkce v závis-
losti na následujících podmínkách:
❍v menu: umožňují procházet nahoru nebo dolů;
❍při nastavování hodnot: umožňují zvýšit nebo snížit hodnotu.
S klíčkem vytaženým ze zapalování se při otevření některých
předních dveří na displeji zobrazí na několik sekund čas a počet
ujetých km (nebo míli).
MENU SETUP
Menu obsahuje celou řadu funkcí, jejichž navolením tlačítky + a –
(nebo „
▲ Ò“ a „▼ “ pro modely se zařízením Start&Stop) je
možné provést následující zadání a nastavení (setup): Některé
položky mají submenu. Nastavovací menu se aktivuje krátkým
stiskem tlačítka MENU ESC.
POZNÁMKA Následující stránky popisují tlačítka + a –. U modelů
se zařízením Start&Stop se jedná o tlačítka „
▲ Ò“ a „▼ “.
Obr. 9a - Modely se zařízením Start&StopA0J0276m
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 30

46SEZNÁMENÍ S VOZEM
SYMBOLY
Na některých komponentech vozidla jsou upevněny barevné štít-
ky s upozorňovacími symboly a výzvami k přijetí opatření, podle
nichž je nutno postupovat při manipulaci s daným komponentem.
Souhrnný štítek se symboly se nachází pod víkem motorového
prostoru.
SYSTÉM ALFA ROMEO CODE
Vozidlo je vybaveno elektronickým imobilizérem, který umožňuje
zvýšit ochranu vozidla před odcizením. Systém se uvede do funk-
ce automaticky vytažením klíčku ze spínací skříňky zapalování.
Do rukojeti klíčků je zabudovaný elektronický člen, který při
spouštění motoru moduluje vysokofrekvenční signál, jenž vyšle
speciální anténa vestavěná do spínací skříňky. Modulovaný sig-
nál představuje „heslo“, které je při každém nastartování moto-
ru jiné a podle něhož řídicí jednotka identifikuje klíček a povolí
spustit motor vozidla.
ČINNOST
Při každém spuštění tzn. otočení klíčku na MAR řídicí jednotka
systému Alfa Romeo CODE pošle na řídicí jednotku motoru iden-
tifikační kód, aby odblokovala funkce.
Tento kód je odeslán pouze v případě, že řídicí jednotka systé-
mu Alfa Romeo CODE uznala kód, který obdržela od klíčku.
Otočením klíčku na STOP systém Alfa Romeo CODE deaktivuje
funkce řídicí jednotky motoru. Jestliže není kód identifikován
jako správný, rozsvítí se kontrolka na přístrojové desce
Y.
